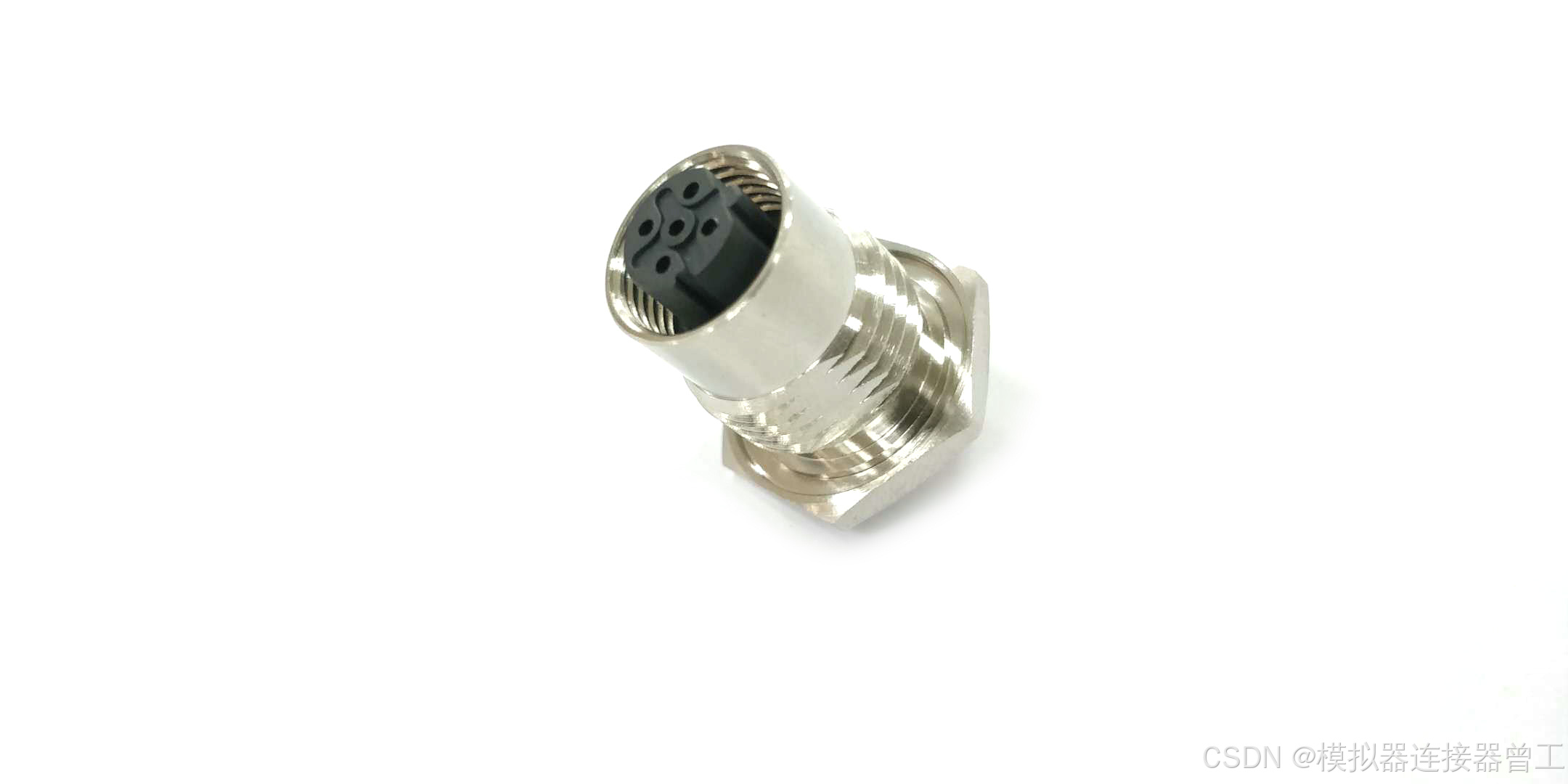

在工业以太网应用中，D键位（D-coded） 和X键位（X-coded） 是M12连接器最常见的两种编码类型。虽然它们外观相似，但物理层设计完全不同------芯数、引脚定义、传输速率、PCB Layout要求均有本质差异。选错编码可能导致信号无法传输，甚至损坏端口。本文从Pin定义、电气规格、PCB Layout三个维度，系统解析X键位与D键位的物理层差异。

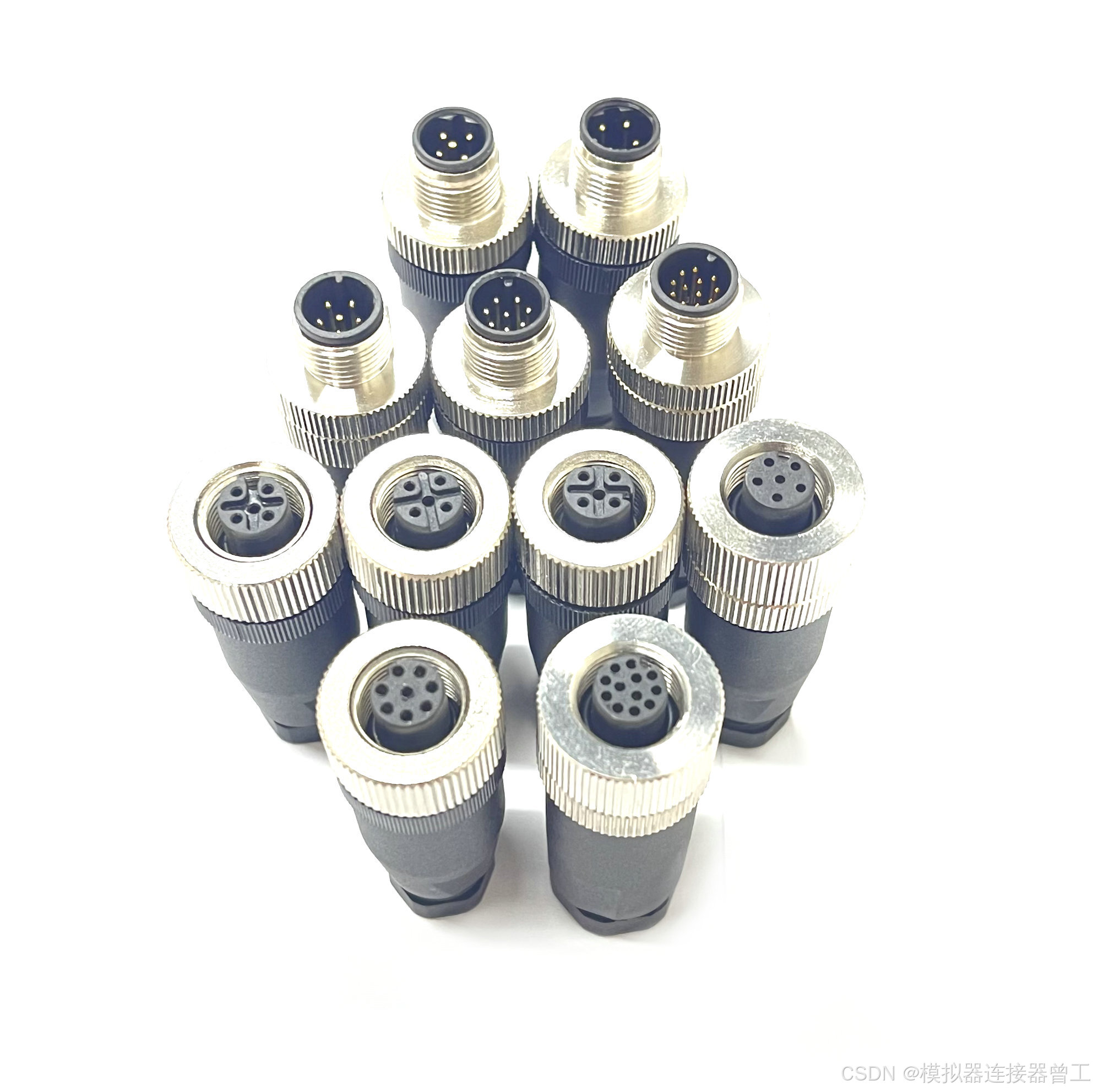

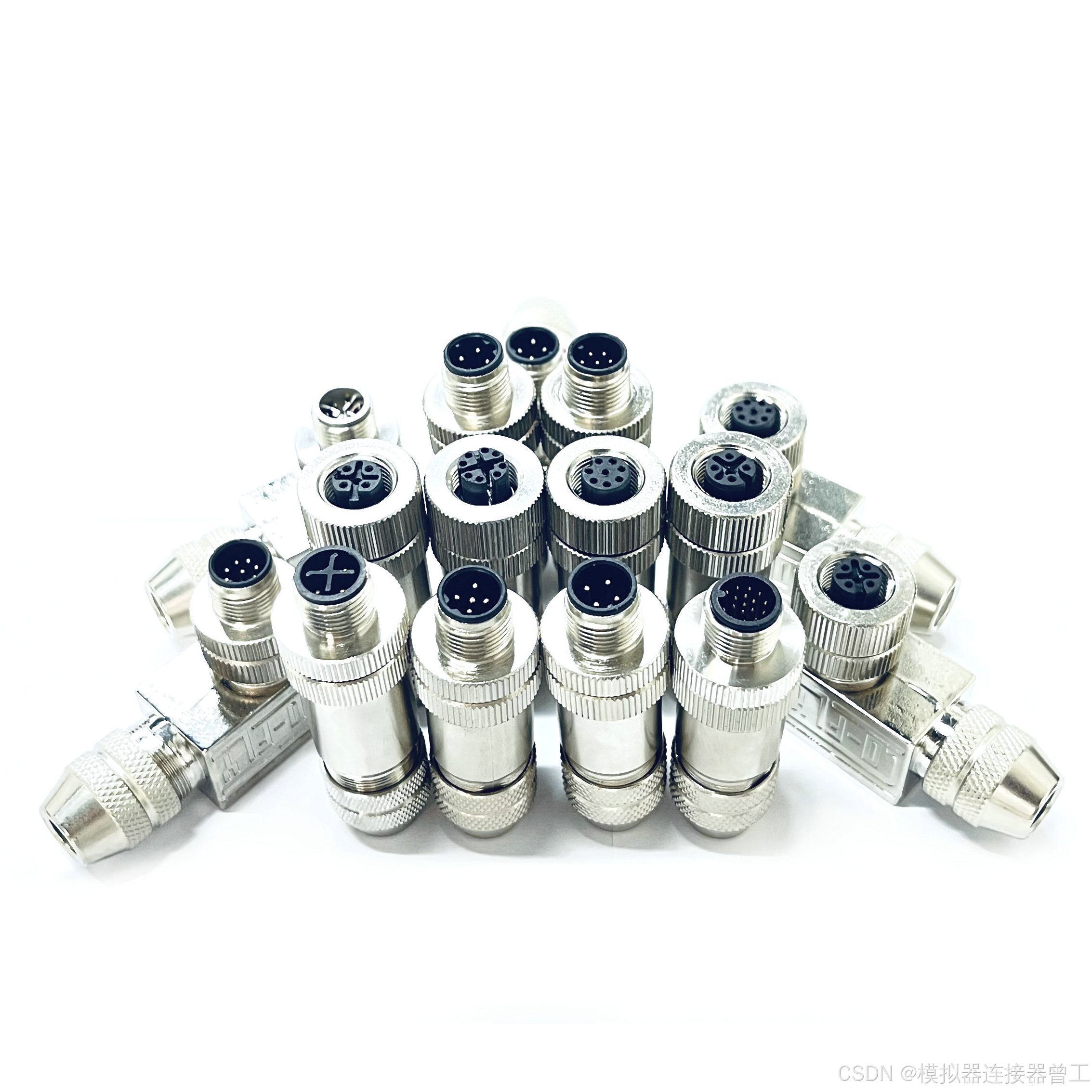

一、Pin定义与信号分配
两种编码最核心的差异在于芯数配置和信号定义：
| 对比维度 | D键位（D-coded） | X键位（X-coded） |
|---|---|---|
| 芯数 | 4芯（2对差分对） | 8芯（4对差分对） |
| 引脚定义 | 针1/3：TX+/TX-（发送对） 针2/4：RX+/RX-（接收对） （符合TIA/EIA 568B线序） | 针1/2：DA+/DA-（通道A） 针3/4：DB+/DB-（通道B） 针5/6：DD+/DD-（通道D） 针7/8：DC+/DC-（通道C） （注意：通道编号与RJ45的线对编号的对应关系可能因不同厂家而不同，未遵循统一的配对顺序，部分厂商的定义可能与TIA/EIA 568B存在差异） |
| 差分对数量 | 2对（发送/接收各一对） | 4对（全双工四通道） |
| 传输速率 | 100Mbps（100BASE-TX） | 1-10Gbps（1000BASE-T/10GBASE-T） |
| 工作频率 | 100MHz | 500MHz（CAT6a） |
| 向下兼容 | --- | 向下兼容100Mbps（但需设备支持） |
| 主要应用 | PROFINET（百兆）、EtherNet/IP、EtherCAT | 工业相机、千兆/万兆以太网、车载骨干网 |
二、电气规格对比
| 电气参数 | D键位（D-coded） | X键位（X-coded） | 工程意义 |
|---|---|---|---|
| 特性阻抗 | 100Ω ± 15Ω | 100Ω ± 15Ω | 两者阻抗要求相同，但X编码要求更严格的阻抗控制精度 |
| 插入损耗 | ≤0.4dB/连接器（100MHz） | ≤0.5dB/连接器（500MHz） | 高频下信号衰减更大，对连接器精度要求更高 |
| 回波损耗 | ≥15dB（100MHz） | ≥20dB（500MHz） | X编码要求更高的回波损耗，以减少信号反射 |
| 串扰（NEXT） | ≥35dB（100MHz） | ≥60dB（500MHz） | X编码内部屏蔽笼显著提升串扰抑制能力 |
| 屏蔽结构 | 金属外壳屏蔽 | 金属外壳+内部独立屏蔽笼 | X编码每对差分线单独屏蔽，隔离串扰 |
| 接触件镀层 | 镀金（≥0.4μm） | 镀金（≥0.76μm，推荐） | 高频信号对接触件表面质量要求更高 |
| PoE供电 | 支持（PoE，IEEE 802.3af，15.4W） | 支持（PoE+或PoE++，取决于具体型号，需确认设备规格） | 两者均支持PoE，但X编码的8芯设计允许承载更高功率的PoE++供电 |
三、PCB Layout设计要点
D键位与X键位在PCB Layout上的差异主要体现在差分线布线 和屏蔽处理两方面：
| 设计要素 | D键位（D-coded） | X键位（X-coded） |
|---|---|---|
| 差分对数量 | 2对（TX+/-，RX+/-） | 4对（4通道全双工） |
| 差分对内等长 | ±5mil（100Mbps下要求较低） | ±2mil（500MHz下要求更严） |
| 差分对间等长 | ±50mil | ±10mil（四通道同步要求） |
| 阻抗控制 | 100Ω±15%（单端50Ω±10%） | 100Ω±10%（单端50Ω±5%，要求更严） |
| 屏蔽层处理 | 外壳引脚接地（单点或就近接地） | 外壳引脚+内部屏蔽笼独立接地（需单独处理内部屏蔽笼的接地，避免与外壳直接短路） |
| 过孔数量 | 每个差分对≤2个过孔 | 每个差分对≤1个过孔（高频下过孔数量应尽量少） |
| 相邻差分对间距 | ≥3倍线宽 | ≥5倍线宽（高隔离度要求） |
| 接地层完整性 | 一般要求 | 要求差分线下方接地层连续（不可分割） |
四、设计注意事项
-
阻抗控制精度：X编码在500MHz高频下对阻抗偏差更敏感，建议将阻抗控制在100Ω±10%以内，而D编码在100MHz下±15%通常已足够。
-
屏蔽笼接地：X编码内部独立屏蔽笼的接地处理需要特别注意------应将屏蔽笼独立连接至数字地，避免与外壳直接短路。若处理不当，可能引入额外的地环路干扰。
-
信号完整性：X编码的4对差分线同时传输数据，PCB设计时需严格控制对间等长（±10mil以内），以避免四通道间的信号时序偏差（Skew）导致接收端采样错误。
-

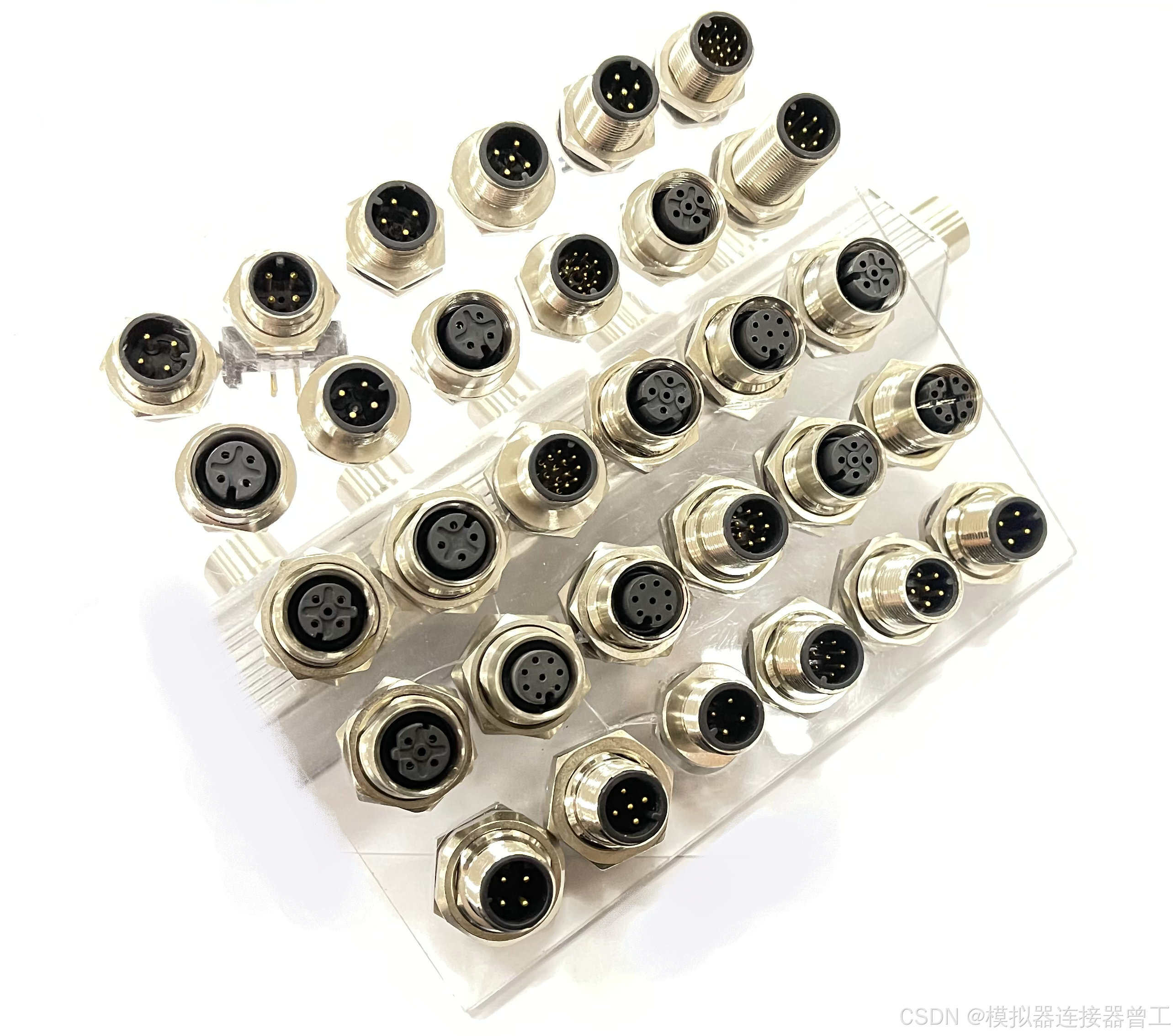

防误插：D键位（4芯）和X键位（8芯）的机械结构不同，物理上无法互插，PCB Layout时需根据实际使用的编码类型选择合适的封装。两者封装孔径和引脚排列不同，不可混用。
五、选型对比一览
| 应用需求 | 推荐编码 | 关键考量 |
|---|---|---|
| PROFINET标准通信（100Mbps） | D键位 | 最常用，符合PROFINET标准 |
| EtherCAT / EtherNet/IP（100Mbps） | D键位 | 标准配置 |
| 千兆工业相机（1Gbps） | X键位 | 需要8芯高速传输 |
| 车载/轨道交通骨干网（1-10Gbps） | X键位 | EN50155场景必须X编码 |
| 以太网+PoE供电（标准功率） | D键位或X键位（视具体型号） | D键位支持标准PoE，X键位可支持更高功率（需确认设备端兼容性） |
| 需要未来升级至万兆 | X键位 | 预留升级空间 |
| 交换机端口为D编码 | D键位 | 必须与设备端口匹配，不可混用 |
| 交换机端口为X编码 | X键位 | 必须与设备端口匹配，不可混用 |
六、总结
D键位与X键位的物理层差异，本质上是速率与传输通道数量的差异。D键位是4芯双差分对设计，用于100Mbps工业以太网；X键位是8芯四差分对设计，用于1-10Gbps高速以太网。两者在PCB Layout上的要求差异显著------X编码对阻抗控制精度、差分对等长、屏蔽笼接地处理的要求都比D编码严格得多。
在实际选型中，应优先以交换机或设备端口的编码类型为准：端口为D编码则选D键位，端口为X编码则选X键位，两者不兼容。若设备端口标注为"PROFINET"或"EtherCAT"，通常对应D编码（100Mbps）；若标注为"Gigabit"或"10G"，则对应X编码。规范的PCB设计从正确的封装选型和阻抗控制开始。
