走进一个现代化的物流仓储中心，输送带上、货架旁、堆垛机上密密麻麻地安装着光电传感器、接近开关、占位传感器------少则几百，多则数千。这些传感器是仓储自动化系统的"感知末梢"，但它们的信号线缆若处理不当，整座仓库会被线缆"淹没"。M12分线盒+连接器的组合方案，通过将"星型"布线转变为"总线型"架构，可以让线缆总量减少80%以上。
一、传统"星型"接线：线缆的噩梦
假设一条100米长的自动分拣输送线，每隔2米安装一个光电传感器，共50个传感器。传统方案下，每个传感器需要一根独立线缆从传感器位置一直拉到控制柜。
| 指标 | 传统"星型"接线 | 计算依据 |
|---|---|---|
| 传感器数量 | 50个 | 100米输送线 ÷ 2米间距 |
| 每根线缆平均长度 | 约50米 | 传感器到控制柜的平均距离 |
| 线缆总长度 | 约2500米 | 50根 × 50米 |
| 控制柜端子占用 | 50个输入点 | 每个传感器占用1个DI点 |
| 故障排查路径 | 50条独立路径 | 需逐根排查 |
| 新增传感器成本 | 新增1根长线缆 | 重新拉线，影响已敷设线束 |
2500米线缆是什么概念？相当于从一栋30层高楼的楼顶拉到底部再拉回来。这些线缆在桥架中拥挤不堪，新增传感器时几乎无法再塞入新线。
二、分线盒方案：线缆"瘦身"80%的秘密

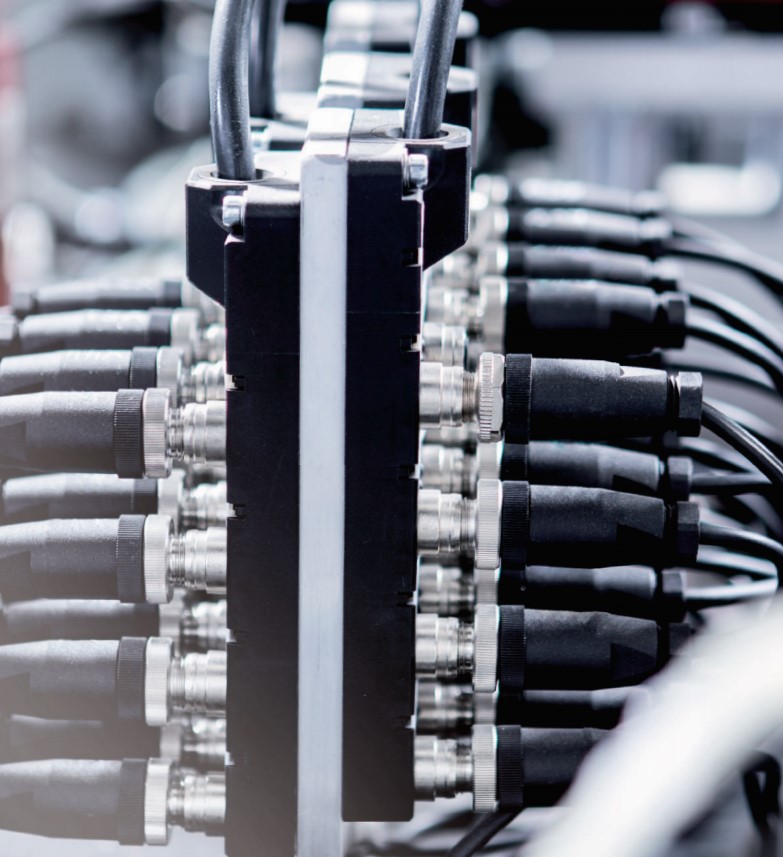

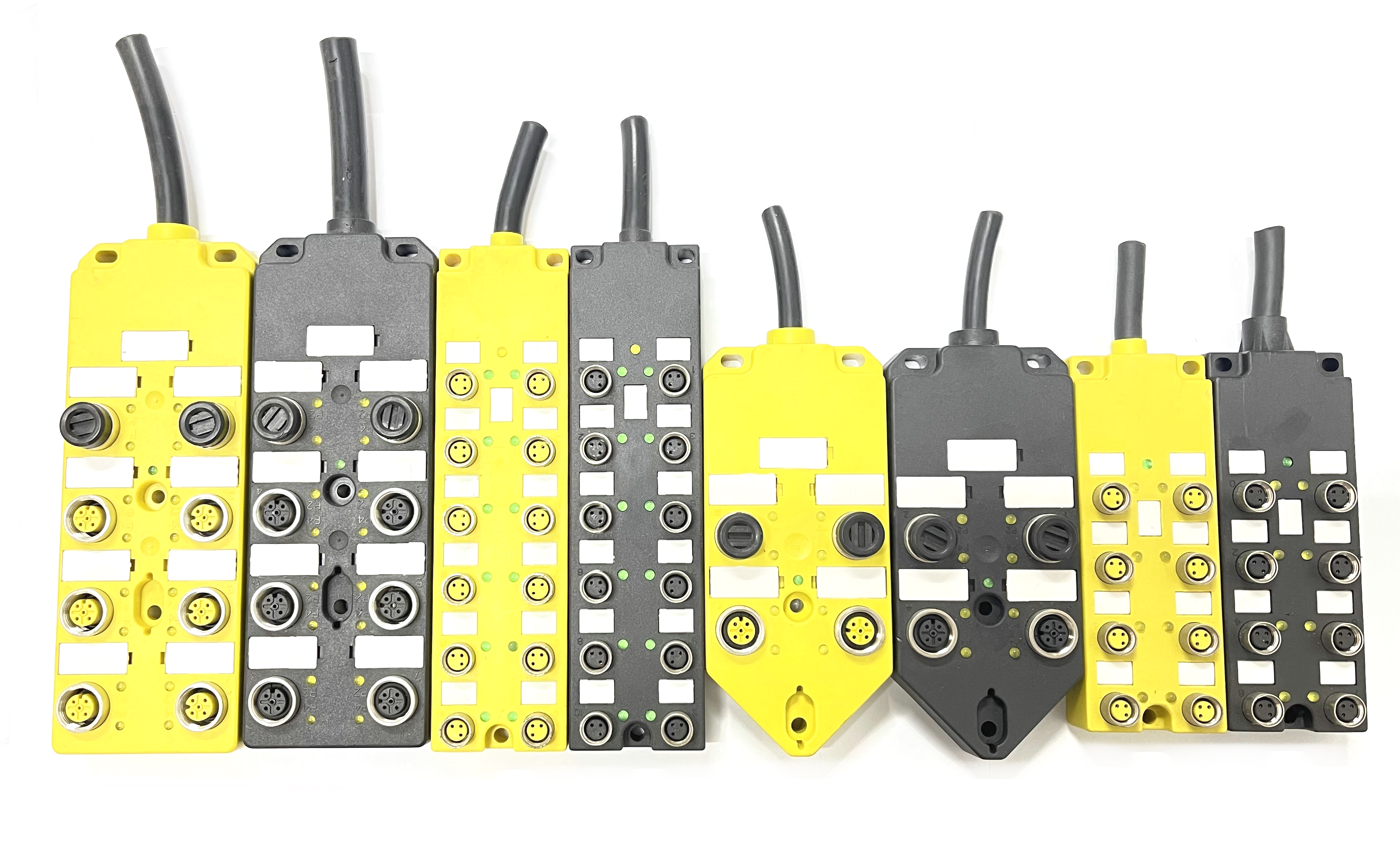

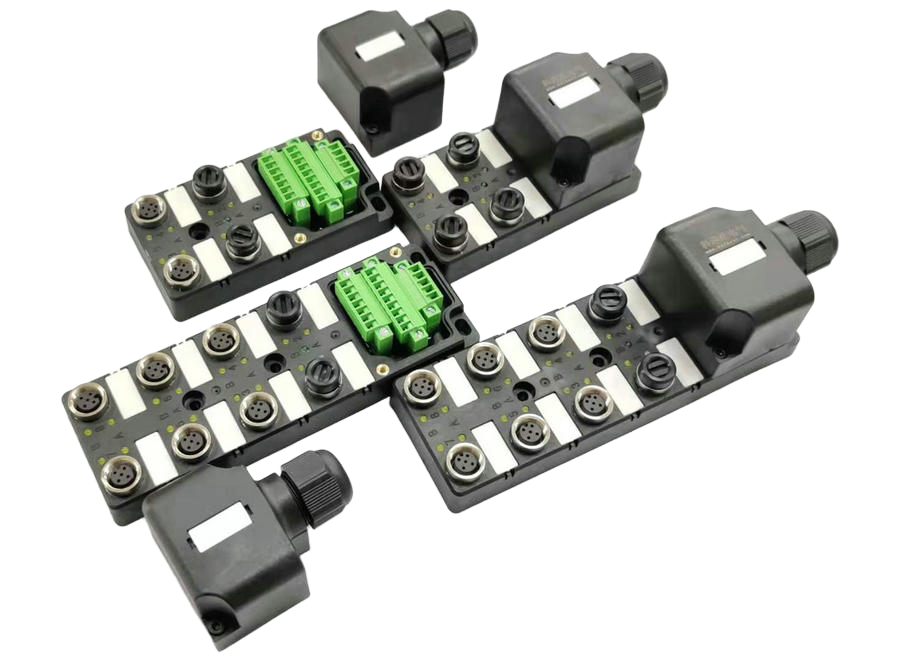

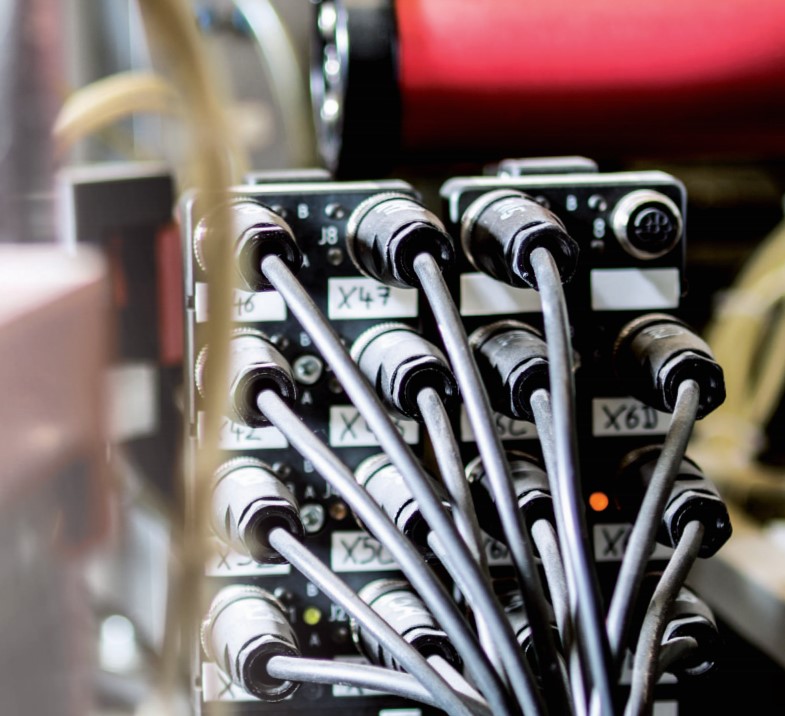

M12分线盒方案的核心思路是"就地汇聚、总线上传"。传感器不再独立拉线到控制柜，而是通过短分支线（通常1-2米）就近接入分线盒，多个分线盒再通过一根主干线缆级联至控制柜。
| 指标 | 分线盒方案 | 计算依据 |
|---|---|---|
| 分支线总长度 | 约100米 | 50个传感器 × 2米分支线 |
| 主干线长度 | 约120米 | 100米输送线 + 两端余量 |
| 线缆总长度 | 约220米 | 分支线100米 + 主干线120米 |
| 控制柜端子占用 | 1个总线接口 | 分线盒通过总线协议（PROFINET等）与PLC通信 |
| 故障排查路径 | 分支线（≤2米）或主干线 | 信号异常时优先检查分支线段 |
| 新增传感器成本 | 新增短分支线+接入就近分线盒 | 几乎无需重新拉线 |
线缆长度从2500米降至约220米，减少了约91.2% ------这就是"瘦身80%"的数据来源。
三、不同规模仓库的线缆对比
| 仓库规模 | 传感器数量 | 传统方案线缆长度 | 分线盒方案线缆长度 | 节省比例 |
|---|---|---|---|---|
| 小型（5000m²） | 200个 | 约8000米 | 约800米 | 90% |
| 中型（20000m²） | 800个 | 约32000米 | 约2800米 | 91% |
| 大型（50000m²） | 2000个 | 约80000米 | 约6500米 | 92% |
| 超大型（100000m²） | 5000个 | 约200000米 | 约15000米 | 92.5% |
在大型仓储中，线缆长度的减少不仅是材料成本的节约，更是桥架空间、施工工时、维护成本的全面优化。
四、分线盒方案的"瘦身"逻辑拆解
| 瘦身维度 | 技术实现 | 量化效果 |
|---|---|---|
| 分支线极短化 | 分线盒就近安装在传感器密集区（每10-20米一个），分支线仅需1-2米 | 单根传感器线缆长度从50米降至2米 |
| 主干线共享化 | 多个分线盒通过M12 D编码或X编码主干线级联 | 50个传感器共享1根主干线 |
| 控制柜接口集约化 | 分线盒作为PROFINET/EtherCAT从站，所有信号通过总线协议传输 | 50个DI点降为1个总线接口 |
| 扩展零成本化 | 新增传感器只需接入就近分线盒的空闲端口 | 无需重新拉长线，改造时无需改变主干线缆敷设 |

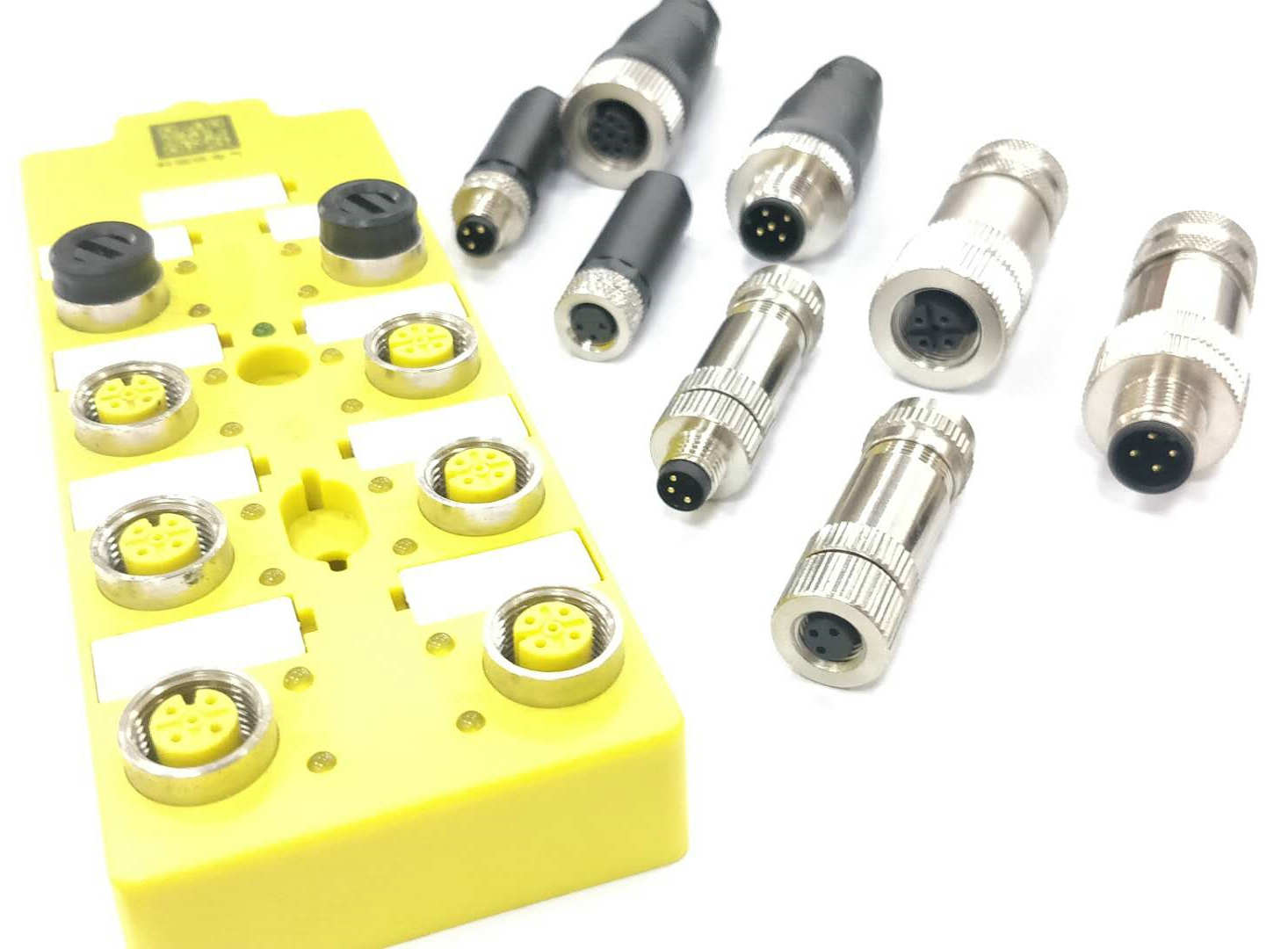

五、M12连接器在"瘦身"中的角色
| 安装位置 | 连接器类型 | 作用 |
|---|---|---|
| 传感器端 | M12 A编码（3芯/4芯，直头或弯头） | 传感器信号与电源的标准化接入，即插即用 |
| 分线盒传感器端口 | M12 A编码（5针） | 接收多个传感器的分支线缆 |
| 分线盒总线端口 | M12 D编码（百兆）或X编码（千兆） | 主干线级联，上传信号至PLC |
| 主干线接头 | M12 D编码或X编码预铸线缆 | 保证级联链路信号完整性 |
六、工程经验总结
在物流仓储的实际部署中，分线盒方案带来的不仅是线缆数量的减少，更是整体工程效率的提升。某电商物流中心（20000m²）的实际数据：
-
线缆采购成本：传统方案约4.2万元 → 分线盒方案约1.3万元（节省69%）
-
桥架占用率：传统方案约75% → 分线盒方案约20%（释放大量穿线空间）
-
安装工时：传统方案约120人天 → 分线盒方案约35人天（节省70%）
-
新增传感器时间 ：传统方案需2天重新拉线 → 分线盒方案仅需30分钟接入就近分线盒
对于仓储系统，新增传感器或改造工位是常态。分线盒方案中，只需将新传感器用2米分支线接入就近分线盒的空闲端口即可，无需触动已敷设的主干网络。这种扩展灵活性，是传统星型接线无法实现的。
总结：M12分线盒+连接器方案的"瘦身"效果，本质上是将每个传感器到控制柜的"长距离独立路径"，变成了"短分支接入+总线共享"的集约化网络。从线缆长度减少91%到安装工时节省70%，再到扩展灵活性的质的飞跃，这套方案已成为现代化物流仓储基础设施的关键组成部分。科学的选型------根据传感器密度选择8口或16口分线盒、根据传输速率选择D编码或X编码主干线，是让"瘦身"效果落地的前提。
