单片机外扩SRAM芯片:Async Fast EMI504WF08VB-10IE应用

在嵌入式系统开发中,单片机内部集成的RAM容量往往有限,当程序复杂度提升或需要处理大量数据时,内部存储资源就容易不够用。所以通过外扩SRAM来扩展内存成为常见且高效的解决方案。

SRAM依靠锁存器电路存储数据,无需定时刷新即可保持状态,具有读写速度快、接口简单等特点。根据通信方式的不同,SRAM可分为同步型和异步型,其中异步SRAM由于控制方式直观、时序要求宽松,在单片机系统中应用更为广泛。外扩SRAM则适合用作数据缓冲区、历史记录存储、显存或大型数组等对容量要求较高的场景。通过合理分配内外存储资源,可有效提升系统整体运行效率。

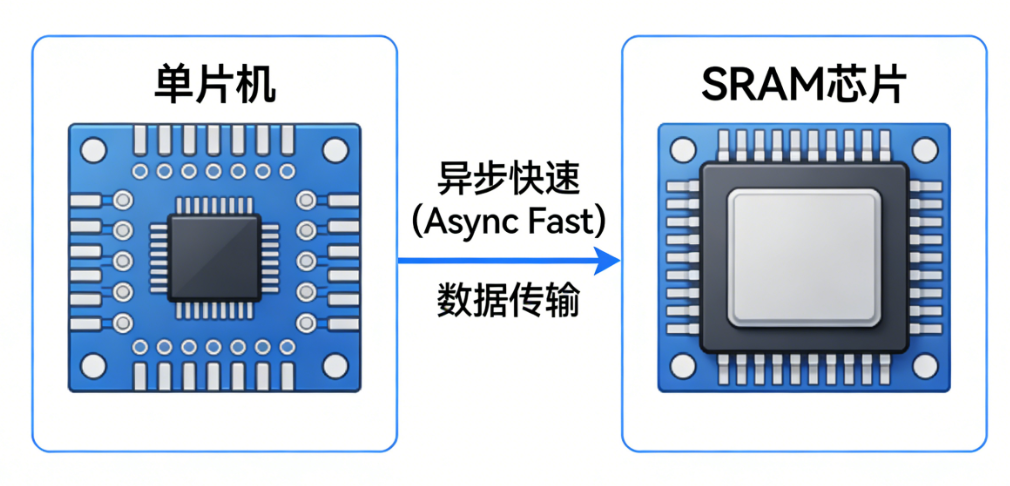

外扩SRAM的读写操作遵循清晰的时序流程:主机首先通过地址线发出目标地址,随后通过片选信号(CE#)选中存储器芯片,并根据操作类型控制读使能(OE#)或写使能(WE#)信号。此外,通过字节掩码信号(LB#和UB#)可实现高低字节的独立访问,确保数据读写的灵活性。整个过程中,主机与存储器之间通过数据线完成数据传输,时序配合紧凑,易于实现。

英尚代理的外扩SRAM芯片EMI504WF08VB-10IE是一款由英尚代理的CMOS型异步静态RAM,组织方式为512K×8位,数据总线宽度为8位,容量为512KB。外扩SRAM芯片支持快速访问,读写时序稳定,具备低功耗、高可靠性的特点,可广泛应用于工业控制、仪器仪表、嵌入式终端等对存储扩展有明确需求的场景。在硬件设计上,外扩SRAM芯片与市面上主流同类SRAM产品引脚兼容,便于在不改动原有电路设计的前提下进行替换或升级。
