OpenClaw 技术架构解析-网关层（下）

前言

在上一篇《OpenClaw 技术架构解析-网关层（上）》中，我们已详细拆解了网关层的三大核心组件------消息路由器、会话状态管理器与上下文引擎，明确了三者分别在消息分发、会话全生命周期管控、对话记忆与 Token 优化中的核心作用，为理解网关层整体运行机制奠定了坚实基础。

OpenClaw 技术架构解析-网关层（上）

作为 OpenClaw 架构的核心中枢，网关层的完整功能离不开五大组件的协同发力。本篇文章，我们将承接上文，对网关层剩余的两大核心组件------ACP 适配器（Agent Client Protocol 适配器）与节点管理器（Node Manager）展开详细介绍，拆解二者的核心实现、架构逻辑与运行流程，补全网关层组件解析，帮助大家全面吃透 OpenClaw 网关层的核心架构与协同机制。

ACP Adapter（Agent Client Protocol 适配器）

ACP Adapter（Agent Client Protocol 适配器）是 OpenClaw 网关层的「协议桥梁」，核心目录为 acp，核心职责是实现 Agent Client Protocol（ACP）标准协议的服务端适配。简单来说，它相当于 OpenClaw 网关与外部 IDE/客户端（如 Claude Code、Codex CLI）之间的"翻译官"，让外部客户端能通过标准化的 ACP 协议，与 OpenClaw 网关顺畅交互，是 OpenClaw 支持多客户端接入的关键组件。

一、核心定位与职责

ACP Adapter 的核心作用是"协议转换与客户端适配"，上承 OpenClaw 网关核心，下接外部 IDE/客户端，搭建起二者之间的通信桥梁，具体职责可概括为4点：

• 协议适配：实现 ACP 标准协议的服务端支持，让 OpenClaw 成为 ACP 兼容的 Agent 后端，兼容所有遵循 ACP 协议的外部客户端；

• 协议翻译：将外部客户端发送的 ACP 协议请求，翻译成 OpenClaw 网关能识别的内部协议；同时将网关的处理结果、事件流，翻译回 ACP 协议响应，传递给外部客户端；

• 客户端管理：负责与外部 ACP Agent 进程的通信，处理权限审批逻辑，保障交互安全；

• 会话与策略管控：管理 ACP 会话的创建、加载、存储与淘汰，同时通过策略控制 ACP 功能的启用和 Agent 的访问权限，确保系统稳定与安全。

二、核心实现逻辑

ACP Adapter 的核心实现依赖7个关键功能模块，具体如下：

1. ACP 服务启动器（server.ts）

这是 ACP Adapter 的「启动核心」，负责启动 ACP 标准输入输出（stdio）服务，同时创建网关客户端（GatewayClient），用于连接本地 OpenClaw 网关。核心作用是搭建 ACP 服务与网关之间的连接桥梁，启动后才能接收外部客户端的 ACP 协议请求。

2. 协议翻译器（核心 translator.ts）

这是 ACP Adapter 的「核心大脑」，也是协议转换的核心模块，通过专门的类（AcpGatewayAgent）实现完整的 ACP Agent 接口，承担双向翻译职责：

• 请求翻译：将外部客户端发送的 ACP 请求（如初始化、认证、创建会话、发送提示等），翻译成 OpenClaw 网关能识别的事件（如网关聊天发送事件）；

• 响应翻译：将网关处理后的结果、事件流（如智能体运行结果、工具调用通知），翻译回 ACP 标准响应格式（如文本增量、工具调用信息、最终结果），传递给外部客户端。

简单来说，它解决了"外部客户端说ACP协议，网关说内部协议"的沟通问题，是二者能顺畅交互的关键。

3. ACP 客户端管理器（client.ts）

负责「管理与外部客户端的通信」，核心工作的是与外部 ACP Agent 进程建立连接（通过子进程通信方式），处理标准输入输出的 NDJSON 流（一种结构化数据传输格式），同时实现权限审批逻辑：

• 安全工具（如读取文件、搜索内容）：自动批准，无需人工干预；

• 危险工具（如修改系统设置、执行高危命令）：弹出提示，需人工确认后才能执行，保障系统安全。

4. 策略守卫（policy.ts）

相当于 ACP Adapter 的「安全开关」，负责通过策略检查，控制 ACP 功能的启用和 Agent 的访问权限，核心检查逻辑如下：

• 检查 ACP 功能是否被系统配置启用；

• 检查 ACP 消息分发功能是否被启用；

• 检查特定智能体（Agent）是否被允许通过 ACP 协议接入，避免未授权的智能体访问。

5. ACP 会话存储（session.ts）

负责「管理所有 ACP 会话」，通过内存会话存储机制，维护 ACP 会话的生命周期，核心特性如下：

• 会话限制：最多支持 5000 个 ACP 会话，避免资源占用过多；

• 会话淘汰：空闲时间超过 24 小时的会话会自动淘汰，释放系统资源；

• 会话管控：支持会话的运行追踪和中止控制，可随时终止异常会话。

6. 控制面管理器（control-plane）

以单例模式（AcpSessionManager）运行，是 ACP 会话的「全局管理者」，负责 ACP 会话的全生命周期管理，核心职责包括：

• 会话初始化、关闭与回合执行；

• 维护运行时缓存，提升会话处理效率；

• 管理 Actor 队列，有序处理多个会话请求，避免并发冲突；

• 统计会话延迟，为性能优化提供数据支撑。

7. 持久绑定管理器（persistent-bindings.types.ts）

负责将特定渠道的对话，与 ACP 会话进行绑定，支持两种绑定模式，适配不同使用场景：

• 持久模式（persistent）：长期绑定，该渠道的所有对话都关联到同一个 ACP 会话，适合长期交互场景；

• 一次性模式（oneshot）：仅绑定单次对话，对话结束后绑定自动失效，适合临时交互场景。

三、ACP 架构流程

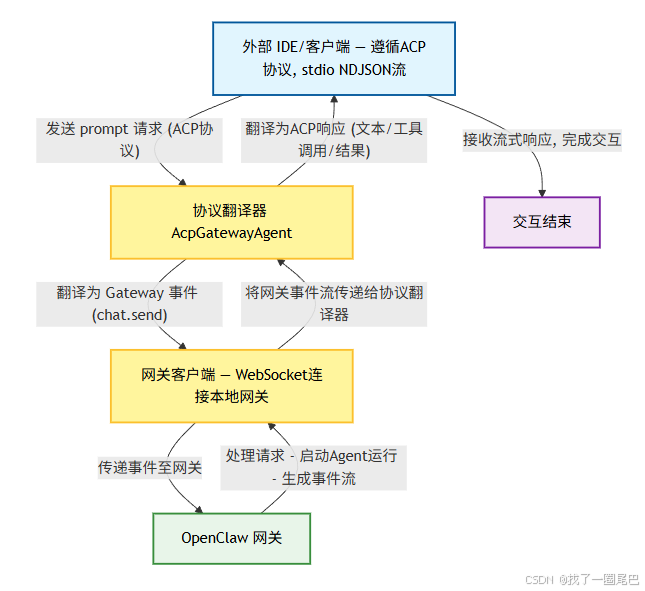

ACP Adapter 的运行流程本质是"协议翻译+双向通信"的闭环，从外部客户端发起请求到接收响应，全程清晰可控，先看一张通俗易懂的流程图，直观呈现全链路：

结合流程图，拆解具体流程步骤（按顺序执行）：

1. 请求发起：外部 IDE/客户端（如 Claude Code、Codex CLI）通过 ACP 协议，以 stdio NDJSON 流的形式，向 ACP Adapter 发送请求（如发送提示信息 prompt）；

2. 协议翻译：协议翻译器（AcpGatewayAgent）接收请求，将 ACP 协议格式的请求，翻译成 OpenClaw 网关能识别的内部事件（如聊天发送事件 chat.send）；

3. 网关通信：网关客户端（GatewayClient）通过 WebSocket 连接本地 OpenClaw 网关，将翻译后的事件传递给网关；

4. 网关处理：网关接收事件后，启动智能体（Agent）进行处理，生成处理结果和事件流；

5. 响应翻译：网关将处理结果、事件流通过 WebSocket 传递给网关客户端，再由协议翻译器翻译成 ACP 标准响应格式（如文本增量、工具调用通知、最终结果）；

6. 响应接收：外部 IDE/客户端接收 ACP 响应，完成一次完整的交互，若有持续交互（如流式输出），则重复上述流程。

节点管理器（Node Manager）

Node Manager（节点管理器）是 OpenClaw 网关层的「远端设备中枢」，核心目录涵盖节点注册、设备管理相关文件，核心职责是管理所有通过 WebSocket 连接的远端设备节点（手机、IoT 设备、桌面端等），维持设备与网关的长连接，同时提供远程命令执行能力，是 OpenClaw 实现"网关控制远端设备"的核心组件。简单来说，它相当于 OpenClaw 网关与远端设备之间的"设备管家"，负责设备接入、状态监控、命令下发与结果反馈。

一、核心定位与架构总览

Node Manager 的核心架构围绕「设备接入-状态管控-命令执行-安全防护」四大维度展开，上承 OpenClaw 网关核心（接收网关下发的设备控制指令），下接各类远端设备节点，核心目标是实现"统一管理、安全可控、高效交互"，架构总览可概括为：

• 核心层：节点注册表（维护所有设备节点的连接与状态，是整个组件的核心）；

• 功能层：涵盖事件订阅、命令策略、安全审批、请求校验、队列管理等模块，支撑设备管控全流程；

• 适配层：包含移动设备检测、远程技能注册，适配不同类型设备与技能扩展；

• 通信层：基于 WebSocket 长连接，实现网关与远端设备的双向通信，保障命令下发与结果反馈的实时性。

整体架构逻辑：远端设备通过 WebSocket 连接网关 → 节点管理器完成设备注册与状态记录 → 网关下发控制命令 → 节点管理器校验、审批命令 → 向设备下发命令并接收执行结果 → 反馈给网关，形成完整闭环。

二、核心实现逻辑

Node Manager 的核心实现依赖8个关键功能模块，具体如下：

1. 节点注册表（核心，node-registry.ts）

这是 Node Manager 的「核心大脑」，通过专门的类（NodeRegistry）实现，核心作用是维护所有已连接远端设备的完整信息，相当于"设备台账"，具体功能如下：

• 双向映射维护：建立两种映射关系（按设备ID查询连接、按连接ID查询设备），确保快速定位设备与连接状态；

• 设备信息记录：每个设备节点（NodeSession）会记录核心信息------设备ID、连接ID、设备平台（iOS/Android等）、版本、能力列表、支持的命令列表、访问权限；

• 核心方法提供：提供设备注册（register）、注销（unregister）、命令调用（invoke）、结果处理（handleInvokeResult）四大核心方法，支撑设备全生命周期管理。

简单来说，它是所有设备节点的"管理者"，网关要控制任何设备，都需通过它定位设备、下发命令。

2. 节点事件订阅器（server-node-subscriptions.ts）

负责实现「网关与设备、设备与会话」的双向多对多订阅机制，相当于"消息通知枢纽"，核心功能如下：

• 双向订阅：设备可订阅特定会话的事件（如会话启动、命令下发），会话也可向订阅的设备广播消息；

• 多范围广播：支持三种广播模式------按特定会话广播、按所有订阅者广播、按所有已连接设备广播，适配不同场景的消息推送需求。

3. 命令策略引擎（node-command-policy.ts）

相当于 Node Manager 的「命令权限控制器」，核心作用是按设备平台定义可执行命令集，实现细粒度的命令管控，具体逻辑如下：

• 平台差异化管控：针对不同设备平台（iOS/Android/macOS/Linux/Windows），定义各自允许执行的命令集；

• 命令分类管控：区分安全命令与危险命令------安全命令（如查看摄像头列表、获取定位）可直接执行；危险命令（如拍摄照片、发送短信、执行系统命令）需额外管控；

• 细粒度配置：通过"允许命令列表（allowCommands）"和"禁止命令列表（denyCommands）"，精准控制设备可执行的命令，保障设备安全。

4. 系统命令审批器（node-invoke-system-run-approval.ts）

专门针对「高危系统命令（system.run）」的额外安全防护模块，核心职责是对这类高危命令执行额外的审批或拒绝逻辑，避免恶意命令执行导致设备异常、数据泄露，相当于"高危命令的安全闸门"。

5. 调用清洗器（node-invoke-sanitize.ts）

负责「验证设备命令请求的合法性」，相当于"命令过滤器"，核心作用是校验网关下发的设备调用请求（如命令格式、设备权限、命令有效性），过滤非法请求，避免无效命令、恶意请求下发到设备，保障设备与网关的稳定运行。

6. 待处理队列管理器（node-pending-work.ts）

负责管理「尚未完成的设备命令调用」，核心功能如下：

• 队列维护：将未执行完成的命令调用加入队列，有序管理；

• 超时处理：对超时未响应的命令调用进行处理，避免无限等待；

• 重试机制：对执行失败的合法命令，自动重试，提升命令执行成功率。

7. 移动设备检测器（server-mobile-nodes.ts）

专门负责「识别已连接的移动设备节点」，核心作用是检测哪些设备是手机等移动设备，为后续移动设备专属命令（如短信相关命令）、移动设备适配逻辑提供支撑，确保不同类型设备的命令适配准确性。

8. 远程技能注册器（skills-remote.ts）

负责「追踪远端设备提供的可用技能」，核心职责如下：

• 技能追踪：记录每个远端设备支持的技能（如摄像头控制、定位获取、文件操作等）；

• 缓存预热：网关启动时，自动加载所有远端设备的技能信息并缓存，提升后续命令下发的效率，避免实时查询设备技能导致延迟。

三、核心架构流程

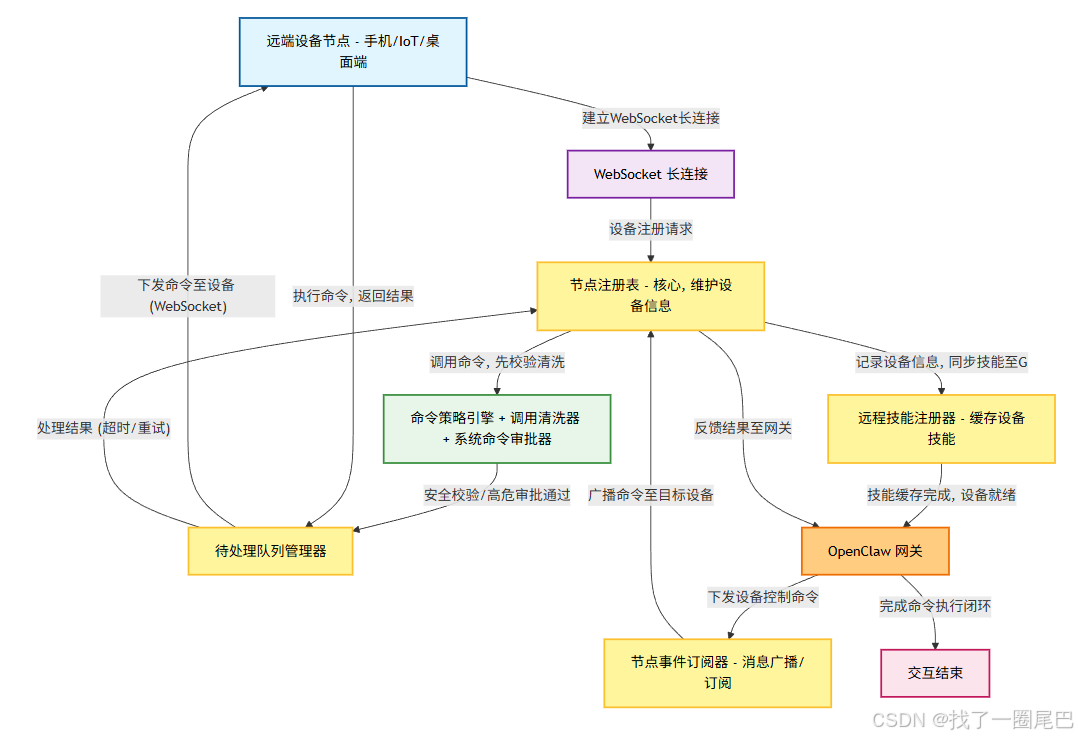

Node Manager 的运行流程围绕"设备接入-命令下发-结果反馈"展开，全程闭环，结合流程图能更直观理解其架构逻辑，先看通俗易懂的可视化流程图：

结合流程图，拆解核心架构流程步骤（按逻辑顺序执行）：

1. 设备接入：远端设备（手机、IoT等）通过 WebSocket 与 OpenClaw 网关建立长连接，向 Node Manager 发送注册请求；

2. 设备注册与技能缓存：节点注册表接收注册请求，记录设备的ID、平台、能力、支持命令等信息，同时将设备技能同步至远程技能注册器，网关启动时完成技能缓存，设备进入就绪状态；

3. 命令下发：OpenClaw 网关根据业务需求，向 Node Manager 下发设备控制命令（如获取定位、执行系统命令）；

4. 命令广播与校验：节点事件订阅器将命令广播至目标设备对应的节点注册表，注册表调用命令策略引擎、调用清洗器，对命令进行合法性校验、平台适配校验，高危命令需经系统命令审批器额外审批；

5. 命令执行：校验通过后，待处理队列管理器将命令加入队列，通过 WebSocket 长连接下发至远端设备，设备执行命令；

6. 结果反馈：设备执行完成后，将结果返回至待处理队列管理器，队列管理器处理超时、重试等异常情况，再由节点注册表将结果反馈给 OpenClaw 网关；

7. 会话与事件联动：节点事件订阅器实现设备与会话的双向订阅，网关可通过订阅机制向设备广播会话事件，设备也可订阅会话状态，实现协同交互。

总结

OpenClaw 网关层是整个系统的核心调度中枢 ，以 server.impl.ts 为统一启动入口，基于 WebSocket/HTTP 基础设施，串联五大核心组件，实现 "多渠道接入 --- 会话管控 --- 智能交互 --- 设备联动" 的全链路闭环，是连接外部渠道、AI 执行引擎与远端设备的关键桥梁。

五大组件协同逻辑

1. 消息路由器（Message Router） ：作为消息入口中枢，承担多通道消息的精准定位职责，通过智能路由匹配与会话标识生成机制，将来自 Discord、Telegram 等多渠道的消息，精准分发至对应的 Agent 与 Session，确保 "消息找对人"，为后续智能处理奠定基础。

2. 会话状态管理器（State Manager） ：作为全局状态中枢，统筹网关全局运行时状态与会话生命周期。一方面维护服务器实例、客户端连接等基础资源，另一方面追踪每个会话的启动、运行、中止与结束全流程，记录会话时长、状态等核心指标，保障多会话并发交互的稳定有序。

3. 上下文引擎（Context Engine） ：作为AI 对话记忆核心，以插件化架构实现对话上下文的灵活管理。支持基于 Token 预算的智能上下文组装、压缩与维护，可适配 RAG 检索、向量存储等多种自定义策略，同时内置回退引擎保障兼容性，确保长对话的连续性与 Token 利用率。

4. ACP Adapter ：作为外部工具桥梁，基于 Agent Client Protocol（ACP）标准协议，实现 OpenClaw 与外部 IDE、CLI 工具（如 Claude Code、Codex CLI）的无缝对接。通过协议翻译、会话管理与权限审批，打通外部开发工具与网关核心的通信链路，拓展系统使用场景。

5. 节点管理器（Node Manager） ：作为远端设备管控中枢，基于 WebSocket 长连接，统一管理手机、IoT、桌面端等各类远端设备。通过节点注册、事件订阅、命令策略与安全审批机制，实现设备长连接维持、远程命令安全执行与技能管理，支撑 "网关控制设备" 的核心能力。

• 五大组件分工明确、协同紧密，共同构成 OpenClaw 网关层的核心架构：消息路由器解决 "消息分发" 问题，状态管理器保障 "会话稳定"，上下文引擎优化 "AI 交互"，ACP Adapter 拓展 "外部接入"，节点管理器延伸 "设备联动"。整体架构围绕 "统一调度、安全可控、灵活扩展" 设计，既实现了多渠道、多会话、多设备的统一管理，又为 AI 智能体的高效运行提供了坚实支撑，是 OpenClaw 实现 "全场景 AI 智能交互" 的核心底座。
