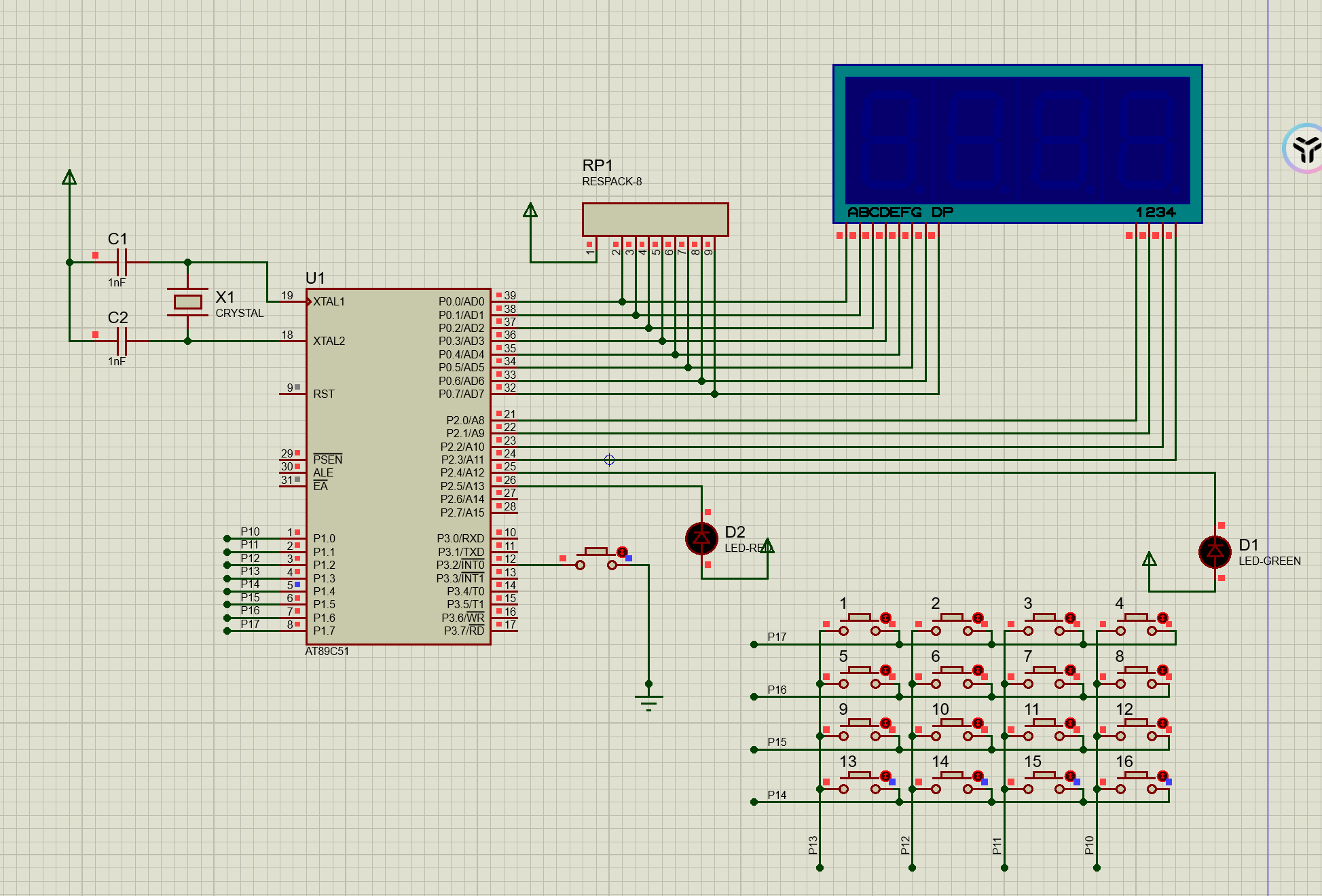

51单片机 proteus仿真智能锁（4x4矩阵键盘+数码管+外部中断代码详解）

可实现功能

本代码基于51单片机（12MHz晶振），可实现以下核心功能，所有功能均通过代码逻辑闭环实现，可直接编译运行（修正语法错误后）：

4x4矩阵键盘扫描：识别数字0~9、
4位共阴数码管动态显示：支持在4个指定位置显示数字0~9，可根据程序状态显示输入的密码、验证结果，显示稳定无闪烁。
密码输入与验证：支持分步输入4个数字密码（num1~num4），按下"-"键（按键11）触发验证，判断密码是否为预设的1234。
验证结果反馈：密码正确时，数码管显示1234，同时控制P2_4引脚低电平（可驱动外部设备如LED点亮）；密码错误时，数码管显示输入的错误密码，控制P2_5引脚低电平（可驱动错误提示设备）。
外部中断重置：外部中断0（INT0，对应P3_2引脚）触发时，自动清空所有输入的密码、重置程序状态，回到初始输入界面，实现系统快速重置。
软件延时控制：实现毫秒级延时，用于按键消抖、数码管显示防抖，保障程序运行稳定性。

本文针对51单片机（12MHz晶振）的4x4矩阵键盘、4位数码管显示、外部中断综合代码，逐行、逐函数拆解，讲解每一步操作的作用、底层原理，结合51单片机I/O口、中断、键盘扫描、数码管显示等核心知识点，让初学者能完全理解代码逻辑和运行机制。

一、头文件与全局变量定义（代码开头部分）

c 复制代码

#include <REGX51.H>

unsigned char num1 = 0;
unsigned char num2 = 0;
unsigned char num3 = 0;
unsigned char num4 = 0;

unsigned char state = 0;

unsigned char KeyNum;

unsigned char flag = 0;

1. 头文件说明（原理+作用）

#include <REGX51.H>：51单片机核心寄存器定义头文件，必须包含。该头文件已定义51单片机所有寄存器（如TCON、EA、EX0等）和I/O口（如P1、P2），无需手动定义，直接使用即可。

2. 全局变量说明（原理+作用）

全局变量的特点：整个程序（所有函数）都能访问和修改，用于存储程序运行过程中的核心数据，全部用unsigned char（无符号字符型，范围0~255），因存储的数字、状态无需负数，且数值不大。

num1~num4：存储通过矩阵键盘输入的4个数字（密码），分别对应第1~4个输入的数字。
state：状态标志位，用于控制程序的输入流程（0=输入num1、1=输入num2、2=输入num3、3=输入num4、4=等待验证），实现"分步输入"逻辑。
KeyNum：存储矩阵键盘扫描返回的按键值（1~16，0表示无按键按下），用于后续按键逻辑判断。
flag：验证结果标志位（0=未验证、1=验证通过、2=验证失败），用于控制数码管显示内容和外部设备状态。

二、软件延时函数（Delayms）

c 复制代码

void Delayms(unsigned int xms)
{
	unsigned char i,j;
	while(xms--)
	{
		i=2;             // 内层循环次数
		j=239;           // 内层循环计数
		do
		{
			while(--j);   // 内层循环：消耗CPU时间
		}while(--i);
	}
}

函数作用

实现"毫秒级延时"，核心用于两个场景：1. 矩阵键盘消抖（避免按键接触不良导致的误触发）；2. 数码管显示防抖（避免显示闪烁）。括号内的xms是延时时间（单位：ms）。

原理拆解（基于12MHz晶振）

51单片机晶振为12MHz时，1个机器周期=12个晶振周期，即12/(12×10^6) = 1μs（微秒），延时函数通过"循环消耗机器周期"实现延时。

unsigned char i,j;：定义局部循环变量i、j，用于控制内层循环次数。
while(xms--)：外层循环，xms是传入的延时毫秒数，每循环一次，xms减1，直到xms=0，循环结束（比如xms=20，就循环20次，每次循环实现1ms延时，总延时20ms）。
内层循环（i=2; j=239; do{while(--j);}while(--i);）：通过两次嵌套循环消耗CPU时间，经过计算，该循环组合刚好能实现约1ms的延时（12MHz晶振下，内层循环总机器周期≈1000μs=1ms）。
while(--j);：j从239递减到0，每递减一次消耗1个机器周期，循环239次，配合外层i=2的循环，刚好凑够1ms的延时。

三、外部中断初始化函数（Exti_Init）

c 复制代码

void Exti_Init(void)
{
    // 配置TCON寄存器：INT0触发方式为低电平/下降沿（0x01=IT0=0，低电平触发）
    TCON |= 0x01;
    // 配置TCON寄存器：INT1触发方式为低电平/下降沿（0x04=IT1=0，低电平触发）
    TCON |= 0x04;

    // 开启总中断（EA=1：51单片机所有中断的总开关）
    EA  = 1;
    // 开启外部中断0（EX0=1：允许INT0中断）
    EX0 = 1;
    // 开启外部中断1（EX1=1：允许INT1中断）
    EX1 = 1;
}

函数作用

初始化51单片机的外部中断0（INT0）和外部中断1（INT1），配置中断触发方式，开启中断允许，让外部中断能够正常响应（本文重点用到INT0，INT1仅配置未使用）。

关键知识点

51单片机外部中断：INT0对应P3_2引脚，INT1对应P3_3引脚；中断触发方式由TCON寄存器的IT0（INT0）、IT1（INT1）位控制（0=低电平触发，1=下降沿触发）；中断需要开启"总中断（EA）"和"对应中断允许（EX0/EX1）"才能生效。

逐行拆解（原理+作用）

TCON |= 0x01;：配置INT0的触发方式。TCON是定时器/计数器控制寄存器，低4位控制外部中断，0x01二进制为00000001，对应IT0位（TCON的bit0）设为0，即INT0采用"低电平触发"（P3_2引脚为低电平时，触发外部中断0）。
TCON |= 0x04;：配置INT1的触发方式。0x04二进制为00000100，对应IT1位（TCON的bit2）设为0，即INT1采用"低电平触发"（P3_3引脚为低电平时，触发外部中断1），本文未使用INT1，仅做配置。
EA = 1;：开启CPU总中断允许。EA是总中断开关，若EA=0，所有中断都被禁止，即使开启了EX0、EX1，中断也无法触发；EA=1，才能允许已开启的中断响应。
EX0 = 1;：开启外部中断0允许。EX0是外部中断0的允许位，EX0=1，允许INT0触发中断；EX0=0，禁止INT0中断。
EX1 = 1;：开启外部中断1允许。EX1是外部中断1的允许位，EX1=1，允许INT1触发中断；本文未使用INT1，仅做配置。

四、外部中断0服务函数（Int0_ISR）

c 复制代码

void Int0_ISR(void) interrupt 0
{
	num1 = 0;
	num2 = 0;
    num3 = 0;
    num4 = 0;
	flag = 0;
    P2_4 = 1;
    P2_5 = 1;
	state = 0;
}

函数作用

这是外部中断0（INT0）触发后，CPU自动执行的函数（中断服务函数），核心功能：重置系统状态------清空输入的4个数字、重置验证标志和状态标志、关闭外部设备（P2_4、P2_5置1），回到初始的"输入第1个数字"状态。

关键知识点

interrupt 0：51单片机中断优先级编号，外部中断0的中断编号是0（外部中断1是2，定时器0是1），必须写对，否则CPU无法识别中断来源，中断无法响应。

逐行拆解（原理+作用）

num1 = 0; num2 = 0; num3 = 0; num4 = 0;：清空之前通过键盘输入的4个数字（num1~num4），避免残留旧数据。
flag = 0;：重置验证结果标志位，回到"未验证"状态（flag=0时，不显示验证通过/失败的内容）。
P2_4 = 1; P2_5 = 1;：控制P2口的4、5引脚置高电平，用于关闭外部设备（比如LED、继电器，高电平熄灭/断开，具体取决于外设接法）。
state = 0;：重置状态标志位，回到"输入第1个操作数（num1）"的初始状态，让用户可以重新输入4个数字。

五、4x4矩阵键盘扫描函数（Key）

c 复制代码

//  ====================== 4x4矩阵键盘扫描函数 ======================
// 功能：扫描4x4矩阵键盘，返回按键值
// 返回值：按键编号（1-16），0表示无按键按下
// 键盘布局：
//   P1_7-P1_4为行线（输出），P1_3-P1_0为列线（输入）
//   按键映射：1-9为数字，
unsigned char Key()
{
	unsigned char Number=0;

	P1=0XFF;
	P1_7=0;
	if(P1_3==0){Delayms(20);while(P1_3==0);if(P1_3==1){Delayms(20);Number=1;}}
	if(P1_2==0){Delayms(20);while(P1_2==0);if(P1_2==1){Delayms(20);Number=2;}}
	if(P1_1==0){Delayms(20);while(P1_1==0);if(P1_1==1){Delayms(20);Number=3;}}
	if(P1_0==0){Delayms(20);while(P1_0==0);if(P1_0==1){Delayms(20);Number=4;}}

	P1=0XFF;
	P1_6=0;
	if(P1_3==0){Delayms(20);while(P1_3==0);if(P1_3==1){Delayms(20);Number=5;}}
	if(P1_2==0){Delayms(20);while(P1_2==0);if(P1_2==1){Delayms(20);Number=6;}}
	if(P1_1==0){Delayms(20);while(P1_1==0);if(P1_1==1){Delayms(20);Number=7;}}
	if(P1_0==0){Delayms(20);while(P1_0==0);if(P1_0==1){Delayms(20);Number=8;}}

	P1=0XFF;
	P1_5=0;
	if(P1_3==0){Delayms(20);while(P1_3==0);if(P1_3==1){Delayms(20);Number=9;}}
	if(P1_2==0){Delayms(20);while(P1_2==0);if(P1_2==1){Delayms(20);Number=10;}}
	if(P1_1==0){Delayms(20);while(P1_1==0);if(P1_1==1){Delayms(20);Number=11;}}
	if(P1_0==0){Delayms(20);while(P1_0==0);if(P1_0==1){Delayms(20);Number=12;}}

	P1=0XFF;
	P1_4=0;
	if(P1_3==0){Delayms(20);while(P1_3==0);if(P1_3==1){Delayms(20);Number=13;}}
	if(P1_2==0){Delayms(20);while(P1_2==0);if(P1_2==1){Delayms(20);Number=14;}}
	if(P1_1==0){Delayms(20);while(P1_1==0);if(P1_1==1){Delayms(20);Number=15;}}
	if(P1_0==0){Delayms(20);while(P1_0==0);if(P1_0==1){Delayms(20);Number=16;}}

	return Number;
}

函数作用

扫描4x4矩阵键盘的按键状态，识别按下的按键，返回对应的按键编号（1~16），无按键按下时返回0；核心是"逐行拉低、逐列检测"，实现矩阵键盘的高效扫描，同时通过延时实现按键消抖。

关键知识点（矩阵键盘工作原理）

4x4矩阵键盘由4条行线和4条列线组成，按键跨接在行线和列线之间；扫描原理：逐行将行线拉低（输出低电平），然后检测列线的电平状态，若某条列线为低电平，说明该列与当前拉低的行线交叉处的按键被按下。

本文键盘接线：P1口复用------P1_7_{P1_4为行线（输出），P1_3}P1_0为列线（输入）；

逐部分拆解（原理+作用）

unsigned char Number=0;：定义存储按键编号的变量，初始为0（无按键按下状态）。
扫描逻辑（以第一行为例，其余三行原理相同）：

P1=0XFF;：先将P1口所有引脚置高电平（行线初始为高，避免误触发）。
P1_7=0;：将第一行（P1_7）拉低为低电平，其余行仍为高电平。
if(P1_3==0){...}：检测第一列（P1_3）电平，若为低电平，说明"第一行第一列"的按键（编号1）被按下。
Delayms(20);：按键消抖，因为机械按键按下时会有接触抖动（约10~20ms），延时20ms避开抖动期，避免误识别。
while(P1_3==0);：等待按键释放（按键按下时P1_3为低，释放后为高），避免按键长按导致多次触发。
if(P1_3==1){Delayms(20);Number=1;}：确认按键释放后，再延时20ms（二次消抖），将按键编号设为1，完成第一行第一列按键的识别。

其余三行扫描（P1_6=0、P1_5=0、P1_4=0）：原理与第一行完全一致，分别扫描第二、三、四行，对应识别按键5_8、912、13~16。
return Number;：返回按键编号，无按键按下时，Number始终为0，有按键按下时，返回对应编号（1~16）。

六、4位数码管显示函数（Display）

c 复制代码

// ====================== 两位数码管显示函数 ======================
// 功能：在指定位置显示数字，支持小数点
// 参数：
//   Location - 显示位置（1=十位，2=个位）
//   Digital  - 显示数字（0-9，10=E错误，11=熄灭）
//   Dot      - 小数点标志（1=点亮个位小数点，0=熄灭）
// 说明：使用共阴数码管，P0输出段码，P2控制位选
void Display(int Location,Digital)
{
	unsigned char Num[]={0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F};
	switch(Location)
	{
		case 1:P2_0=0;P2_1=1; P2_2=1; P2_3=1; break;
		case 2:P2_0=1;P2_1=0; P2_2=1; P2_3=1; break;
        case 3:P2_0=1;P2_1=1; P2_2=0; P2_3=1; break;
        case 4:P2_0=1;P2_1=1; P2_2=1; P2_3=0; break;
	}
	P0=Num[Digital];
	Delayms(1);
	P0=0X00;
}

函数作用

在4位共阴数码管的指定位置（1_{4位）显示数字（0}9），通过P2口控制"位选"（选择哪一位数码管点亮），P0口输出"段码"（控制数码管显示哪个数字），实现4位数码管的动态显示。

关键知识点

共阴数码管原理：共阴数码管的阴极接地，阳极接高电平时，对应段点亮；段码是控制数码管8个段（a~g、dp）的电平组合，0X3F对应数字0，0X06对应数字1，以此类推。
动态显示原理：通过快速切换4位数码管的位选和段码，利用人眼的"视觉暂留"效应（约10ms），让4位数码管看起来同时点亮，避免显示闪烁。

逐行拆解（原理+作用）

函数参数说明：注释中写"两位数码管"，实际代码支持4位（Location=1~4），参数int Location,Digital存在语法小问题（Digital未声明类型），应为void Display(unsigned char Location, unsigned char Digital)（后续讲解会补充修正）。
unsigned char Num[]={0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F};：共阴数码管段码数组，索引0_{9对应数字0}9，段码值对应数码管的亮段组合（比如0X3F=00111111，对应数码管a~f段点亮，显示数字0）。
switch(Location)：位选控制，通过P2_0~P2_3引脚的电平组合，选择要点亮的数码管位置（低电平有效）：

Location=1：P2_0=0，其余位（P2_1~P2_3）=1，点亮第1位数码管；
Location=2：P2_1=0，其余位=1，点亮第2位数码管；
Location=3：P2_2=0，其余位=1，点亮第3位数码管；
Location=4：P2_3=0，其余位=1，点亮第4位数码管。

P0=Num[Digital];：将对应数字的段码写入P0口，数码管显示对应的数字（比如Digital=0，P0=0X3F，显示0）。
Delayms(1);：延时1ms，让当前位置的数码管保持点亮状态，利用视觉暂留效应，避免显示闪烁。
P0=0X00;：清空P0口段码，避免当前数码管的段码残留，导致下一位数码管显示异常（交叉干扰）。

七、主函数（main）------ 程序入口

c 复制代码

void main()
{
    P2_4 = 1;
    P2_5 = 1;
    Exti_Init();

	while(1)  // 主循环：持续扫描按键和更新显示
	{
		KeyNum = Key();  // 读取键盘按键值

		// ====================== 按键处理逻辑 ======================
		if(KeyNum != 0)  // 有按键按下
		{
			// ====================== 状态0：输入第1操作数 num1 ======================
			 if(state == 0)
			{
				if(KeyNum >= 0 && KeyNum <= 9) num1 = KeyNum;
                state = 1 ;

			}
			// ====================== 状态1：输入第2操作数 num2======================
			else if(state == 1)
			{
				 if(KeyNum >= 1 && KeyNum <= 9) num2 = KeyNum;
                 state = 2;
            }
          // ====================== 状态2：输入第3操作数 num3 ======================
            else if(state == 2)
            {
				 if(KeyNum >= 0 && KeyNum <= 9) num3 = KeyNum;
                 state = 3;
            }
          // ====================== 状态3：输入第一个操作数 num4 ======================
			else if(state == 3)
			{
				 if(KeyNum >= 0 && KeyNum <= 9) num4 = KeyNum;
                 state = 4;
            }
			// ====================== 状态4：验证密码 ======================
           else if(state == 4)
            {
                if(KeyNum==11)
                {
                    if(num1==1 && num2==2 && num3==3 && num4==4)
                    {
                    flag = 1;
                    }
                    else
                    {
                    flag = 2;
                    }
                }

            }
        }

        // ====================== 数码管显示逻辑 ======================
        if(flag == 1)
        {
            Display(1, 1);  // 第1位显示1
            Display(2, 2);  // 第2位显示2
            Display(3, 3);  // 第3位显示3
            Display(4, 4);  // 第4位显示4
            P2_4 = 0;
            P2_5 = 1;
        }
        else if(flag == 2)
        {
            Display(1, num1%10);  // 第1位显示num1
            Display(2, num2%10);  // 第2位显示num2
            Display(3, num3%10);  // 第3位显示num3
            Display(4, num4%10);  // 第4位显示num4
            P2_4 = 1;
            P2_5 = 0;
        }
    }
}

函数作用

主函数是程序的入口（51单片机程序从main函数开始执行），核心逻辑：初始化外部设备→进入死循环，持续扫描键盘、处理按键逻辑（分步输入4个数字）、根据验证结果控制数码管显示和外部设备状态，实现完整的"输入-验证-反馈"流程。

逐行拆解（原理+作用）

P2_4 = 1; P2_5 = 1;：初始化P2_4、P2_5引脚为高电平，关闭外部设备（如LED、继电器），避免程序启动时外设误动作。
Exti_Init();：调用外部中断初始化函数，开启外部中断0、1，配置触发方式，让中断能够正常响应。
while(1)：死循环（无限循环），程序会一直执行循环内的代码，实现持续的键盘扫描和显示更新（51单片机主函数必须有死循环，否则程序执行完会乱跑）。
KeyNum = Key();：调用矩阵键盘扫描函数，读取当前按键值，存入KeyNum变量（0=无按键，1~16=对应按键）。

（一）按键处理逻辑（有按键按下时，KeyNum≠0）

核心是"状态机"逻辑，通过state变量控制输入流程，分步输入4个数字（num1~num4），最后验证密码：

state == 0（输入num1）：若按下的是数字键（0~9），将按键值赋值给num1，然后state设为1，进入"输入num2"状态；注意：代码中KeyNum >= 0 && KeyNum <=9，但键盘扫描返回的KeyNum最小为1，0无按键，此处可改为KeyNum >=1 && KeyNum <=9（避免逻辑冗余）。
state == 1（输入num2）：若按下的是数字键（1~9），将按键值赋值给num2，state设为2，进入"输入num3"状态。
state == 2（输入num3）：若按下的是数字键（1~9），将按键值赋值给num3，state设为3，进入"输入num4"状态。
state == 3（输入num4）：若按下的是数字键（1~9），将按键值赋值给num4，state设为4，进入"验证密码"状态。
state == 4（验证密码）：若按下的是"-"键（KeyNum=11），判断num1~num4是否等于1、2、3、4（预设密码）：

密码正确：flag设为1（验证通过）；
密码错误：flag设为2（验证失败）。

（二）数码管显示逻辑（根据flag值显示不同内容）

flag == 1（验证通过）：调用Display函数，4位数码管分别显示1、2、3、4（对应预设密码）；同时P2_4=0、P2_5=1，开启对应外部设备（如LED点亮）。
flag == 2（验证失败）：4位数码管分别显示输入的num1~num4（提示用户输入错误）；同时P2_4=1、P2_5=0，开启另一个外部设备（如错误提示LED）。
flag == 0（未验证）：未执行任何显示操作（实际可补充"显示当前输入的数字"，让用户看到输入过程，后续可优化）。

八、整体运行流程（核心逻辑串联）

程序启动，执行main函数，初始化P2_4、P2_5为高电平（外设关闭），调用Exti_Init()开启外部中断。
进入死循环，持续调用Key()函数扫描键盘，读取按键值KeyNum。
有按键按下时，根据state状态分步输入num1~num4（state从0→1→2→3→4）。
输入完4个数字（state=4）后，按下"-"键（KeyNum=11），验证密码：
- 密码正确（1234）：flag=1，数码管显示1234，P2_4=0（开启外设1）；
- 密码错误：flag=2，数码管显示输入的4个数字，P2_5=0（开启外设2）。
若触发外部中断0（P3_2引脚为低电平），执行Int0_ISR()，清空num1~num4、flag、state，重置系统，回到初始输入状态。
无按键按下时，持续循环扫描键盘，数码管保持当前显示状态。
