核心内容：聚焦AGV舵轮核心控制场景，详解绝对值编码器在AGV舵轮角度定位、速度反馈、闭环控制中的核心作用，结合工业现场实操需求，拆解硬件选型、机械安装、接口调试全流程，并附PLC对接代码与故障排查方案，解决AGV舵轮定位偏差、断电回零繁琐、信号不稳定等行业痛点。
一、前言：AGV舵轮控制的核心痛点与绝对值编码器的价值

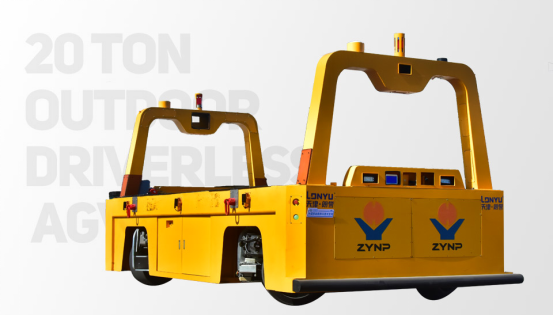

AGV（自动导引车）作为物流自动化、工业自动化的核心设备，舵轮作为其运动执行核心，直接决定AGV的行驶精度、转向灵活性与运行稳定性。AGV舵轮需同时实现"精准转向角度控制"与"稳定速度反馈"，传统增量式编码器存在断电丢位、需频繁回零、定位精度不足等问题，极易导致AGV偏离预设路径、转向卡顿、停靠误差超标，无法满足高端AGV（如仓储AGV、产线AGV）的严苛需求。
绝对值编码器凭借"每一个位置绝对唯一、断电不丢位、高精度、抗干扰强"的核心特性，无需记忆、无需找参考点，可实时输出舵轮的绝对角度与转速数据，完美解决增量式编码器的痛点，成为AGV舵轮控制系统的核心传感部件，广泛应用于各类AGV舵轮的闭环控制场景中，是提升AGV运动控制精度的关键。

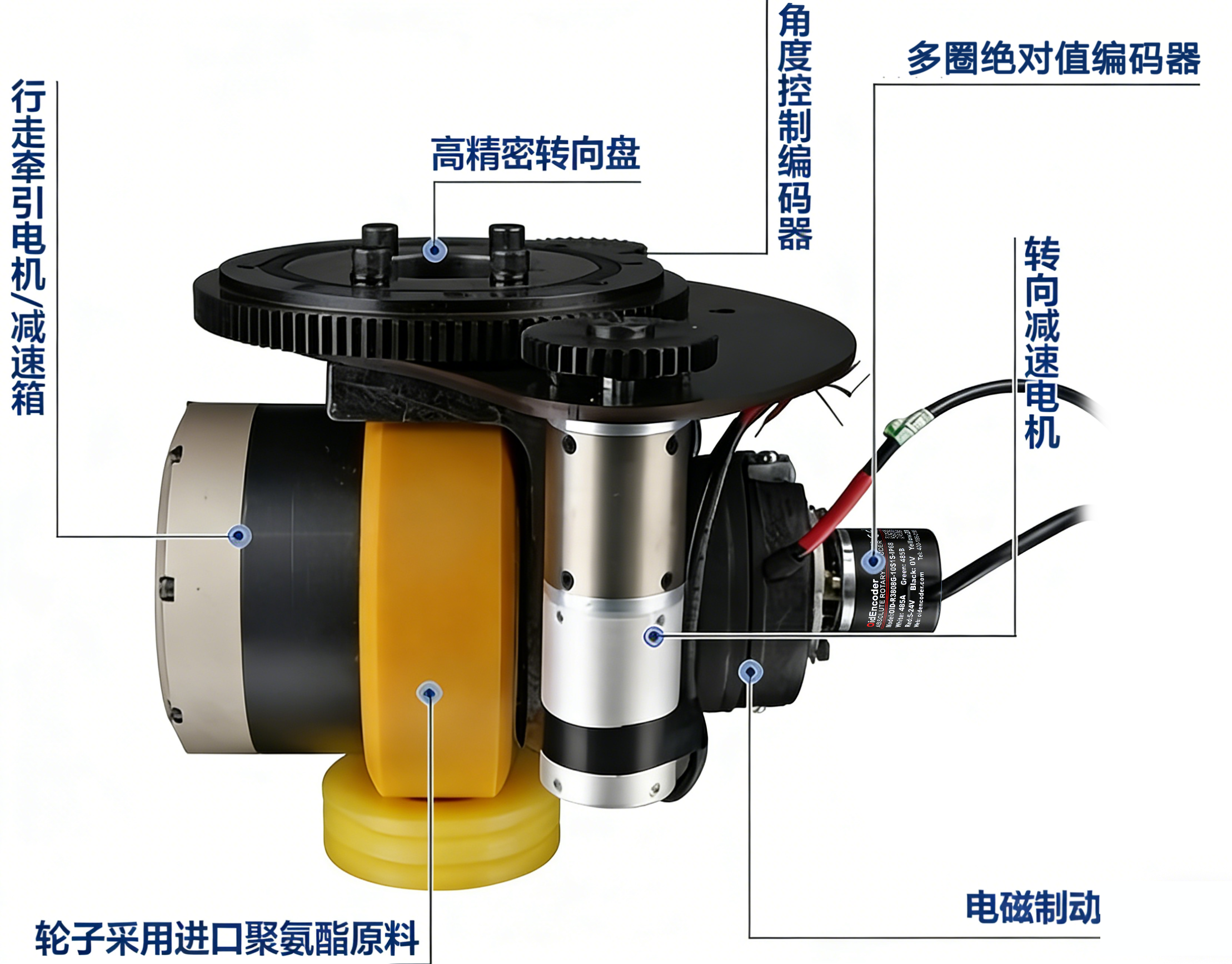

二、绝对值编码器在AGV舵轮上的核心应用原理
AGV舵轮的控制核心是"转向角度闭环控制"与"行驶速度闭环控制"，绝对值编码器与舵轮电机、减速机构、控制器协同工作，构成完整的控制链路，其核心应用原理分为两大模块：
1. 转向角度闭环控制（核心应用）
AGV舵轮转向时，控制器发出转向指令，舵轮电机带动转向机构运转，绝对值编码器实时采集舵轮的转向角度数据（精确到0.01°），并将数据同步反馈至控制器；控制器对比"指令角度"与"实际采集角度"，通过PID算法调节电机转速与转向方向，直至舵轮达到预设角度，实现转向角度的精准闭环控制。
相较于增量式编码器，绝对值编码器无需在AGV上电后执行回零操作，其机械位置决定的每个位置编码唯一不重复，即使AGV断电重启，也可直接读取当前舵轮角度，无需执行回零程序即可恢复运行，避免了传统方案中因回零动作导致的AGV意外位移风险，大幅提升AGV的启动效率与运行安全性。
2. 行驶速度闭环控制（辅助应用）
AGV舵轮行驶时，绝对值编码器同步采集电机转速数据，将转速信号转换为电信号反馈至控制器，控制器根据预设行驶速度，调节电机驱动电流，实现舵轮行驶速度的稳定控制，避免出现速度波动、卡顿、打滑等问题，确保AGV匀速行驶，提升物料运输的稳定性与精准性。
此外，绝对值编码器的多圈计数功能可实现舵轮行驶距离的精准计算（通过转速×时间×减速比换算），为AGV的路径规划、停靠定位提供精准数据支撑，尤其适用于需要精准停靠的仓储AGV、产线AGV场景，解决了传统AGV停靠误差过大的痛点。

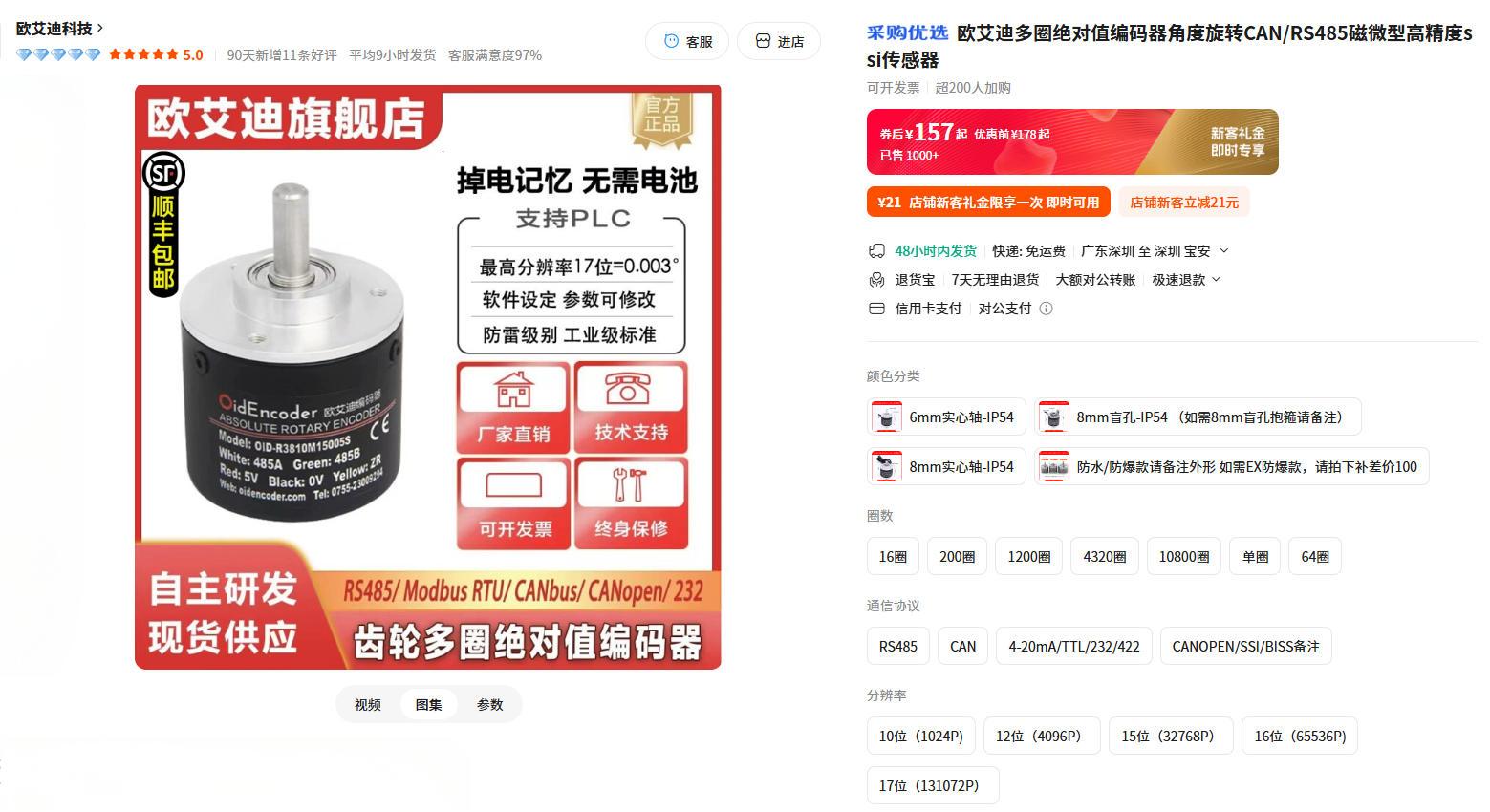

三、AGV舵轮用绝对值编码器的硬件选型与安装调试
AGV舵轮的工作环境多为工业现场，存在振动、粉尘、油污等干扰因素，且对安装空间、防护等级、响应速度有特殊要求，选型与安装调试的合理性直接决定编码器的工作稳定性与控制精度，结合实操经验整理核心要点如下：
1. 核心选型参数（避坑重点）
选型需围绕AGV舵轮的工作场景、控制精度需求，重点关注以下5个核心参数，避免选型不当导致的定位偏差、信号丢失等问题：
- 分辨率：优先选择12位及以上分辨率（4096PPR），分辨率越高，角度采集精度越高；
- 输出接口：优先选用CAnbus、CANopen、BiSS-C或SSI总线接口，适配AGV控制器的通信协议，传输速度快、抗干扰能力强，避免选用并行接口，尤其适用于长距离传输场景，可有效减少信号衰减与干扰；
- 防护等级：常规工业现场选用IP54，如果粉尘、油污、水雾环境，直接选用IP68防护等级的，避免编码器内部元件损坏，延长使用寿命，适配AGV舵轮的户外等工作环境；

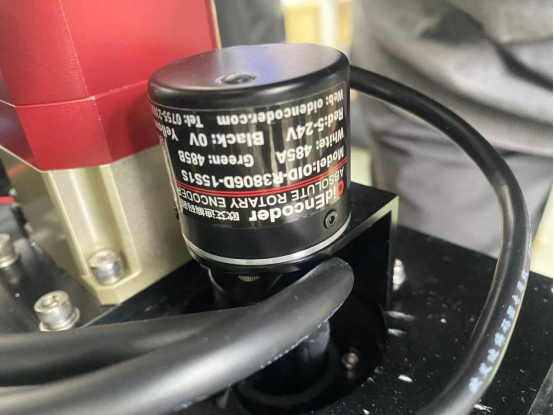

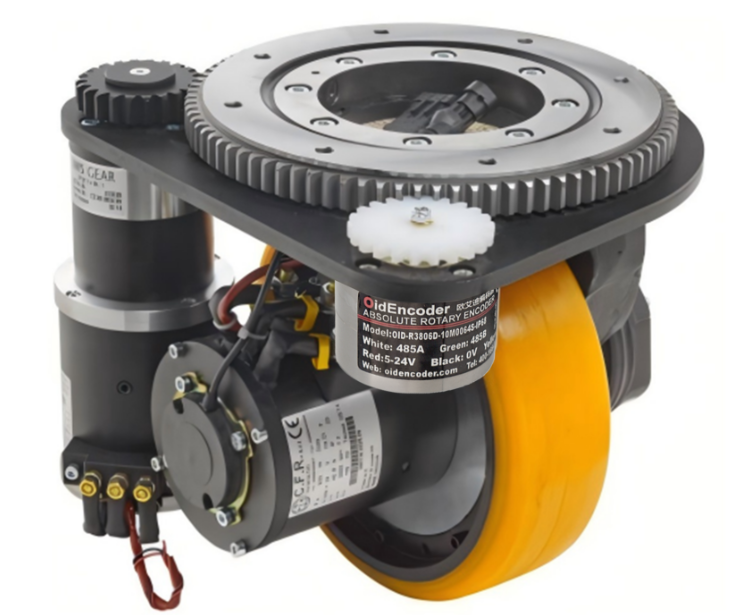

- 安装方式：AGV舵轮安装空间紧凑，优先选用中空轴、盲孔安装的绝对值编码器，无需额外预留安装空间，且安装便捷，减少机械连接误差；若舵轮结构特殊，可选用轴套式安装，确保安装同轴度，避免因同轴度偏差导致的角度采集误差；
- 抗振动性能：选用抗振动等级≥20g的编码器，AGV舵轮运行时会产生持续振动，抗振动性能不足会导致编码器内部元件松动、信号波动。
2 . 调试步骤（附PLC对接思路）
调试核心是"实现信号正常采集、闭环控制稳定、精度达标"，以PLC（西门子S7-1200）对接为例，具体步骤如下：
- 设备上电：给编码器、PLC、AGV控制器分别上电，检查编码器电源电压是否正常（通常为DC24V），观察编码器指示灯状态，确认编码器正常工作（指示灯常亮或按预设频率闪烁，无报警灯）；
- 信号采集调试：在PLC编程软件中，配置编码器接口参数通过 PLC 或专用工具配置编码器节点地址（1~127，默认 1（PDO180+ID）波特率与 PLC 一致，默认 500Kbps），信号采集调试在 PLC 编程软件中，导入编码器原厂 EDS 文件，配置 CANopen 主站参数，编写信号采集程序，读取编码器的当前位置、单圈分辨率等数据，查看数据是否稳定，无跳变、丢失现象；若数据跳变，检查接线是否牢固、屏蔽层是否接地，或调整编码器安装同轴度确保 CANopen 总线参数匹配，且总线末端接 120Ω 终端电阻；
- 闭环控制调试：将采集到的角度、转速数据反馈至AGV控制器，开启闭环控制模式，设置转向角度指令、行驶速度指令，观察AGV舵轮的响应情况：转向是否精准、速度是否稳定，有无卡顿、偏差；若转向偏差过大，调整PID参数（比例系数、积分时间、微分时间），或优化编码器采集频率；
- 精度校准：通过AGV实操测试，校准舵轮转向精度与停靠精度，若精度不达标，检查编码器分辨率是否满足需求，或调整安装位置，消除机械误差；校准完成后，保存调试参数，进行多次实操测试，确保数据稳定、精度达标。
四、PLC对接代码实例（西门子S7-1200，CANopen接口）
以下为绝对值编码器（CANopen接口）与西门子S7-1200 PLC对接的核心代码片段，重点实现角度、转速数据采集，可直接修改参数适配实际场景：
// 编码器节点地址定义（根据实际编码器节点地址修改）
VAR
// 编码器CANopen基础参数（与编码器实际配置一致）
Encoder_Node: BYTE := 1; // 编码器节点地址（默认1，范围1~127）
CAN_BaudRate: DINT := 500000; // 波特率（默认500Kbps，可选125K/250K/1M）
// 编码器数据存储
Raw_Pos: UDINT; // 读取的原始位置值（32位无符号，低字节在前）
Single_Cycle_Res: UDINT; // 单圈分辨率（如4096PPR=12位）
Angle: REAL; // 换算后的舵轮转向角度（单位：°）
// 故障与状态标识
Error_Code: WORD; // CANopen通信错误代码
Run_Flag: BOOL := FALSE; // 编码器运行状态标识
END_VAR
// CANopen接口初始化 // 初始化CANopen主站，匹配编码器参数，自动启动主站
CANopen_Init(
Node := 1, // PLC主站节点地址
BaudRate := CAN_BaudRate, // 波特率与编码器保持一致
AutoStart := TRUE,
Error => Error_Code);
// 若初始化错误，触发报警
IF Error_Code <> 0 THEN
ALARM(Alarm_ID := 1, Msg := 'CANopen接口初始化失败');
END_IF;
// 编码器NMT节点控制
// 发送NMT指令：启动编码器节点（0x01），停止为0x02，预运行为0x80
// 确保编码器进入运行状态，才能正常读取PDO/SDO数据
IF NOT Run_Flag THEN
CANopen_NMT(
Node := Encoder_Node,
Command := 16#01, // 启动远程节点指令
Error => Error_Code);
IF Error_Code = 0 THEN
Run_Flag := TRUE; // 标记运行状态
END_IF;
//读取编码器核心数据（SDO方式，精准读取）
// 1. 读取当前位置值（对象字典：0x6004-00，32位无符号，只读）→ AGV舵轮角度原始数据
CANopen_ReadUDINT(
Node := Encoder_Node,
Index := 16#6004, // 编码器当前位置值索引
SubIndex := 16#00, // 子索引00
Value => Raw_Pos,
Error => Error_Code
// 原始数据换算为实际舵轮角度（°）
// 角度换算公式：实际角度 = (原始位置值 / 单圈分辨率) × 360°
// 过滤分辨率为0的异常情况，避免除零错误
IF Single_Cycle_Res > 0 THEN
Angle := (REAL(Raw_Pos) / REAL(Single_Cycle_Res)) * 360.0;
ELSE
Angle := 0.0;
ALARM(Alarm_ID := 2, Msg := '编码器分辨率读取异常');
END_IF;
//角度数据滤波处理（消除数据跳变，提升稳定性）
// 一阶低通滤波，滤波系数0.1（可根据AGV舵轮振动情况调整0.05~0.2）
Angle := FILTER(IN := Angle, ALPHA := 0.1);
// 通信异常处理 // 若SDO读取错误，触发报警并重置运行标识
IF Error_Code <> 0 THEN
ALARM(Alarm_ID := 3, Msg := '编码器数据读取失败，错误码：' + STRING(Error_Code));
Run_Flag := FALSE;
END_IF;
代码关键说明（匹配欧艾迪编码器原厂规范）
1.参数匹配：编码器节点地址、波特率需与实际配置一致，默认节点1（PDO180+ID）、波特率 500Kbps，修改后需在编码器端保存参数并重启；
2.对象字典：所有读取索引严格遵循欧艾迪 CANopen 编码器对象字典，0x6004-00为当前位置值、0x6501-00为单圈硬件分辨率，不可随意修改；
3.NMT 控制：编码器上电后默认进入预运行状态，需发送0x01启动指令后，才能正常传输 PDO/SDO 数据，此为 CANopen 协议标准步骤；
4.数据格式：编码器所有 32 位数据均为低字节在前，西门子 PLC 的CANopen_ReadUDINT指令会自动解析，无需手动字节交换；
5.角度换算：基于编码器单圈分辨率精准换算，适配 10/12/14/16 位等不同分辨率编码器，通用性强；
6.异常防护：增加初始化错误、分辨率为 0、数据读取失败等异常处理，避免 AGV 舵轮控制因编码器故障出现失控。
拓展：PDO 高速实时读取（适用于 AGV 舵轮高速运动场景）
若 AGV 舵轮需要毫秒级高速实时采集角度数据，可采用 PDO 方式（过程数据对象），需先通过 SDO 配置编码器 PDO 映射（默认0x1A00-01映射 0x6004-00），并设置传输周期（对象字典0x6200-00，默认 100ms），PLC 端通过 PDO 接收数据，响应速度远高于 SDO，适配 AGV 高速行驶时的舵轮角度闭环控制。
五、常见故障排查（工业现场高频问题）
1. 故障1：编码器无信号输出
- 排查思路：先检查电源电压（是否为DC5-24V，有无电压波动）→ 检查接线是否正确（电源正负极、信号输出线是否接反）→ 检查编码器指示灯状态（是否正常亮起，有无报警）→ 检查编码器安装是否到位（是否松动、同轴度是否达标）；
- 解决方案：调整电源电压，确保稳定；重新核对接线，纠正接反问题；紧固编码器安装螺丝，调整同轴度；若指示灯不亮，更换编码器（可能内部电路烧毁）。
2. 故障2：角度数据跳变、不稳定
- 排查思路：检查屏蔽层是否接地（接地是否可靠）→ 检查工业现场是否有强电磁干扰（如变频器、电机等设备）→ 检查编码器安装同轴度（是否超过0.2mm）→ 检查编码器分辨率是否满足需求；
- 解决方案：确保屏蔽层可靠接地，远离强电磁干扰设备；调整编码器安装位置，修正同轴度；若分辨率不足，更换更高分辨率的编码器；添加数据滤波程序，消除数据跳变。
3. 故障3：断电后重启，角度数据丢失
- 排查思路：确认编码器是否为真多圈绝对值编码器（单圈绝对值编码器断电后会丢失圈数数据）→ 检查控制器数据存储设置（是否开启数据保存功能）；
- 解决方案：选用齿轮多圈绝对值编码器；无需电池，在控制器中开启角度数据保存功能，断电后重新上电可恢复数据。
4. 故障4：AGV舵轮转向偏差过大
- 排查思路：检查编码器角度采集精度（是否存在误差）→ 检查PID参数设置（是否合理，比例系数是否过小）→ 检查机械传动机构（是否有磨损、松动）→ 检查编码器安装是否偏移；
- 解决方案：校准编码器角度精度，调整PID参数；检修机械传动机构，紧固松动部件；调整编码器安装位置，消除偏移误差。
5. 故障5：编码器损坏（进水、进尘）
- 排查思路：检查编码器防护等级（是否满足现场环境需求）→ 检查现场工作环境（是否有大量粉尘、水渍、油污）→ 检查编码器安装是否密封良好；
- 解决方案：更换防护等级更高的编码器（如IP68防水防尘）；做好编码器安装密封处理，避免粉尘、水渍进入；定期清理编码器表面的杂质，延长使用寿命。
