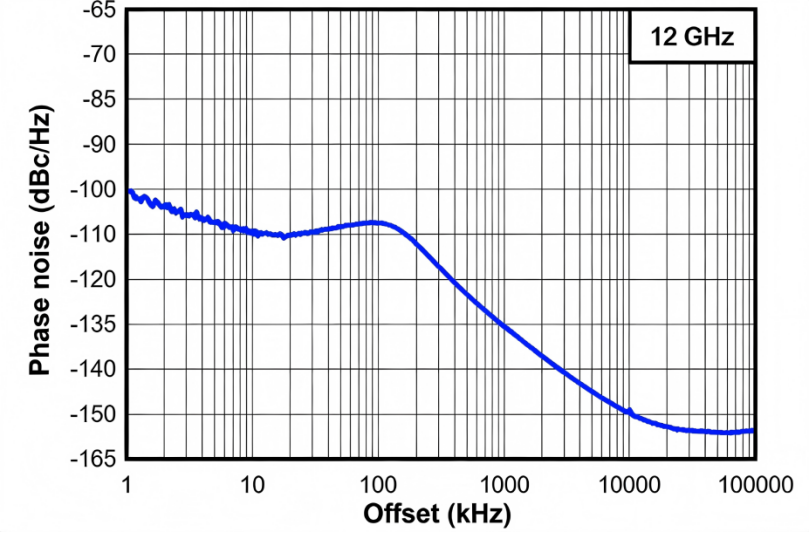

在数据手册中我们经常可以看到下图中的相位噪声曲线：
使用上一期我们谈到使用频谱仪测量信号频谱进行相位噪声的测量，可以采用描点法绘制这样的相噪曲线，但实际上如果购买了频谱仪的相位噪声测量插件，可以直接给出相位噪声曲线，操作方式如下：

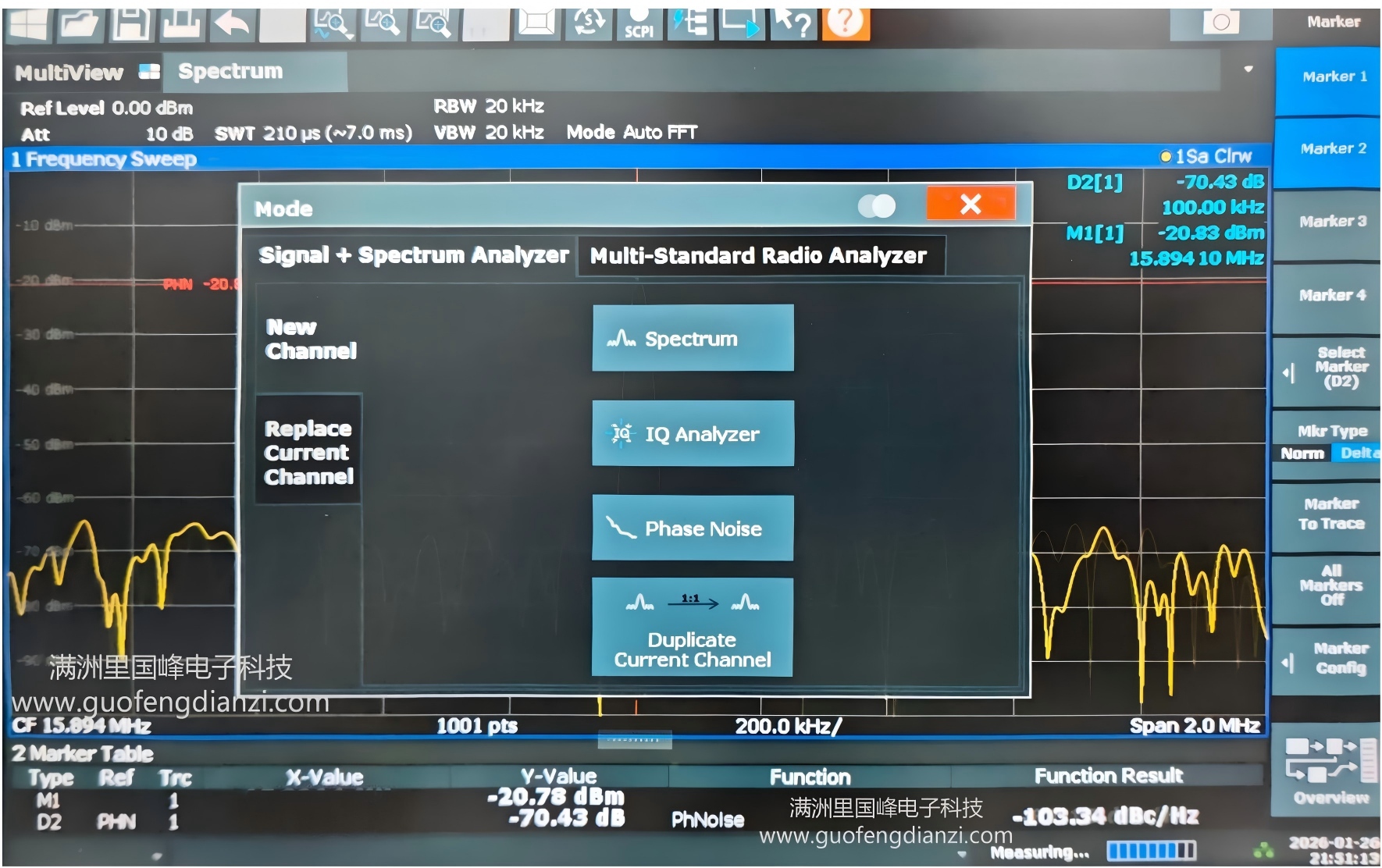

mode按键，选择phase noise

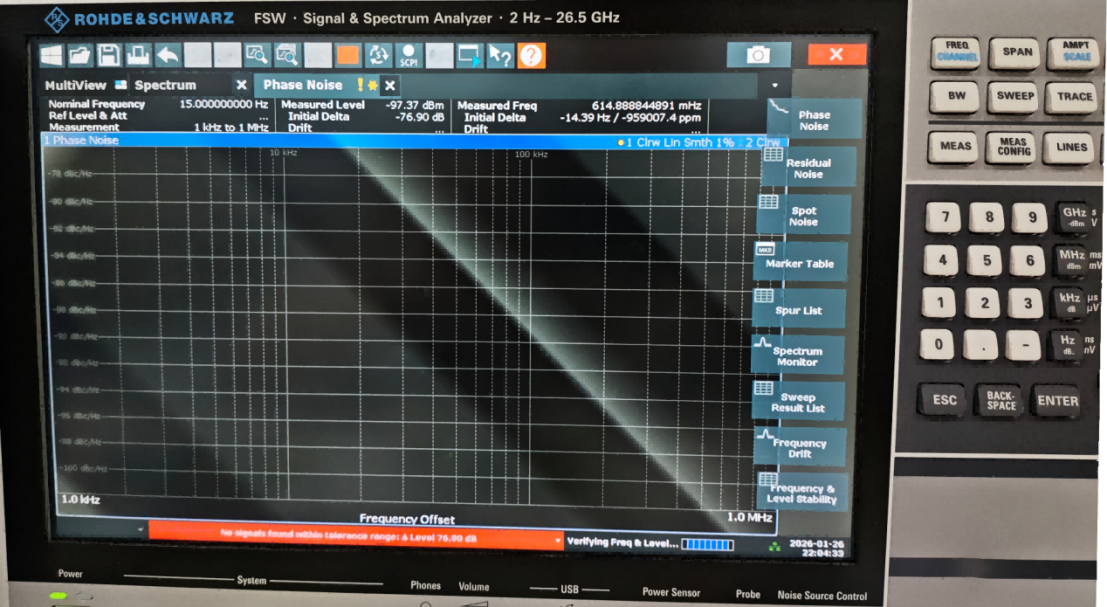

Auto Set按键

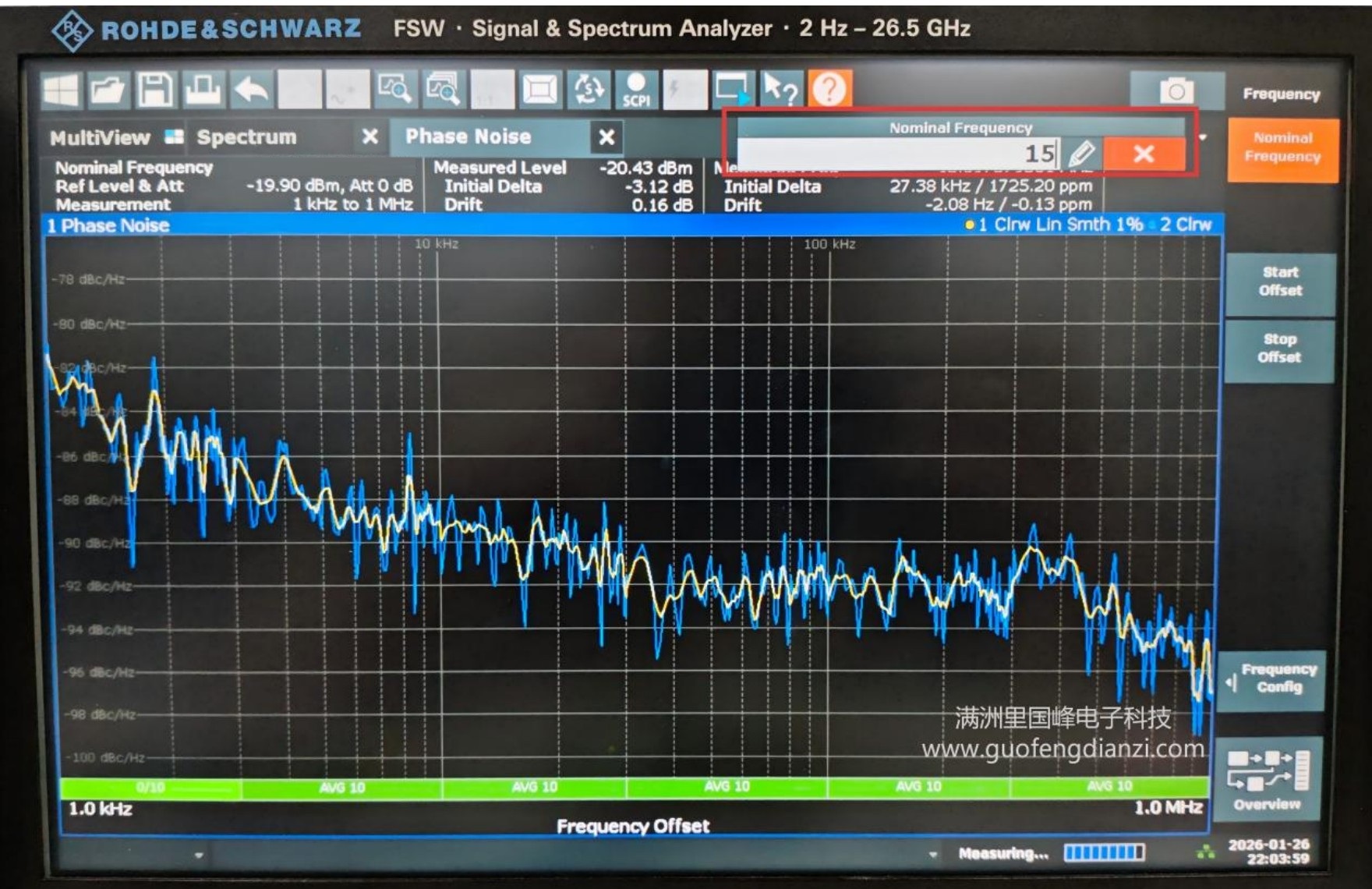

仪器会自动选择到一个频率上，然后点击freq按键，设置nominal frequency 为需要测试的频率，仪器会在该频率附近搜索较高能量的频率作为测量目标。
点击meas 将 spot noise拖入屏幕

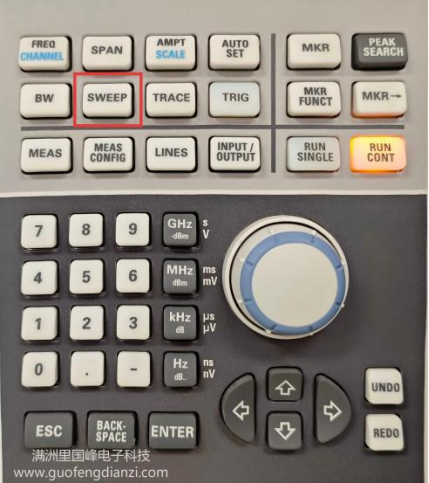

按下sweep按键

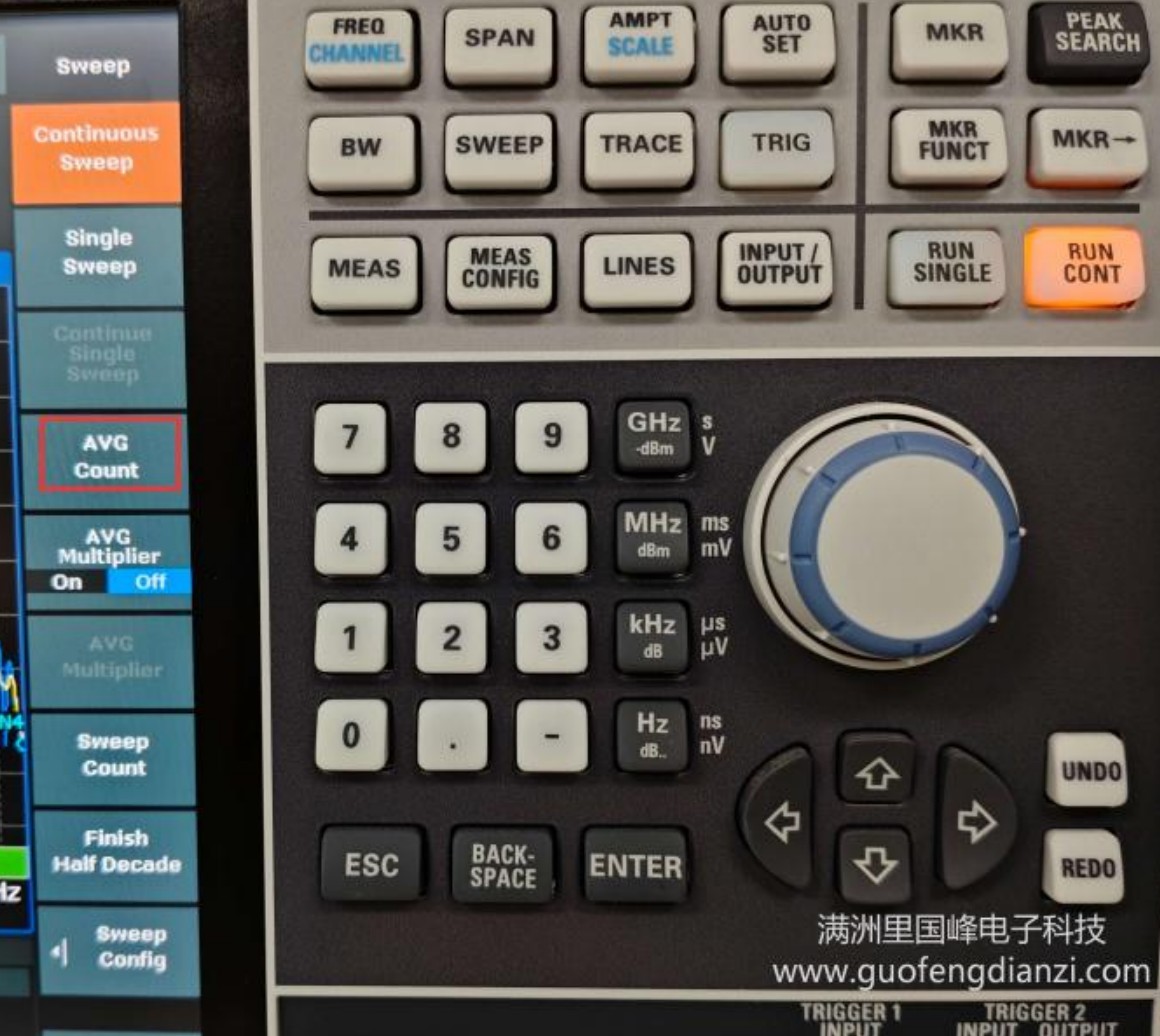

选择avg count设置平滑

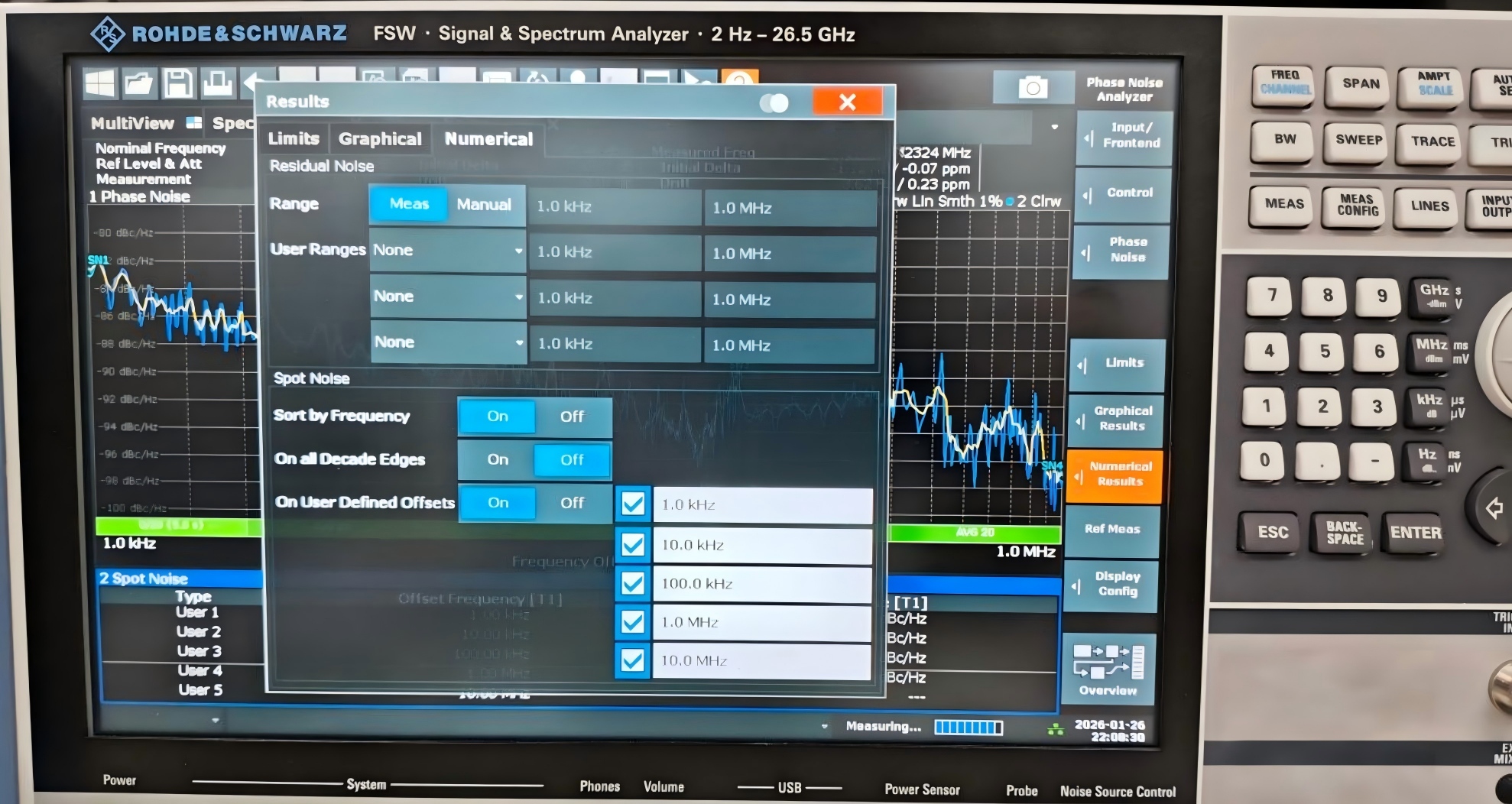

meas config，设置marker
