摘要：HT06近场探头搭配SA12手持频谱分析仪，可以在工位实现无暗室EMI预兼容干扰定位。本文结合两台设备的手册，完整介绍硬件接线、SA12仪器参数配置、P1‑P5探头分级排查流程、瀑布图辅助瞬态干扰捕获、常见踩坑点，适合硬件工程师在研发阶段快速定位PCB、线缆、机箱电磁泄漏。 关键词：SA12；HT06；近场探头；EMI；EMC预兼容；瀑布图；手持频谱仪；干扰定位
@TOC
一、前言
前面文章讲解了HT06五支近场探头套件的功能；SA12手持频谱仪自带SMA射频口、最大保持、平均、瀑布图时序记录功能，非常适合和HT06探头组成便携式EMI排查套装。
不需要笨重台式频谱，不用屏蔽暗室，研发工位即可完成PCB、开关电源、整机机箱、线束的骚扰摸底；既能捕捉稳态连续干扰，还可以利用SA12瀑布图功能，抓到间歇性、偶发瞬态骚扰。
注意：该套组合属于预兼容定性相对测试，只用来找干扰热点，读数不能直接等效暗室远场测试结果，整改完成仍需要实验室认证测试。
二、硬件连接
- HT06探头为SMA接口，使用50Ω匹配SMA射频电缆，一端接HT06探头，另一端接入SA12的RF射频输入端口。
- 确认线缆无破损，接头拧紧，避免接触不良带来信号损耗。
- SA12开机，被测设备EUT上电，运行实际业务工况，带上真实负载。
- 探头只做非接触探测，探头感应端与电路板、元器件保持1cm以上距离，禁止触碰器件。
重要提醒：如果被测设备存在大功率辐射，预估电平很高时，SA12可以适当打开衰减，防止接收机过载损坏。
三、SA12频谱仪参数配置（适配HT06探头）
结合HT06说明书的推荐设置以及SA12设备能力，给出两套常用配置：全频段粗扫配置 、已知干扰频点精扫配置。
| 参数项 | 全频段粗扫（整机、PCB大面积扫描） | 定点精扫（锁定已知干扰频点） |
|---|---|---|
| RBW分辨率带宽 | 300kHz | 100kHz |
| VBW视频带宽 | 300kHz(Auto) | Auto |
| Attenuation衰减 | 0dB（优先灵敏度，信号溢出再加） | 0dB~10dB，视信号强度 |
| 参考电平Reference Level | 0 dBm | 根据底噪动态调整 |
| 扫描Span扫宽 | 按需设置，如1MHz‑6GHz | 干扰频点±5MHz窄跨度 |
| 迹线模式 | 开启【最大保持Max Hold】，叠加多次扫描峰值 | 最大保持 / 多次平均 |
| 高级功能 | 可选开启瀑布图，观察时变干扰 | 瀑布图持续记录时序变化 |
实操小技巧：
- 初扫优先开启Max Hold，移动探头时，把各个位置的最大干扰峰值保留在屏幕，不会一晃而过。
- 遇到间歇、时有时无的骚扰，直接打开SA12瀑布图，持续记录频谱时序，回放查找瞬态干扰。
- 若信号淹没在底噪，可外接前置放大器提升整套系统灵敏度。
四、完整实操排查流程：SA12 + HT06（P1→P2→P3→P4→P5）
遵循官方"由粗到细，逐级收敛"的排查思路，完整流程如下：

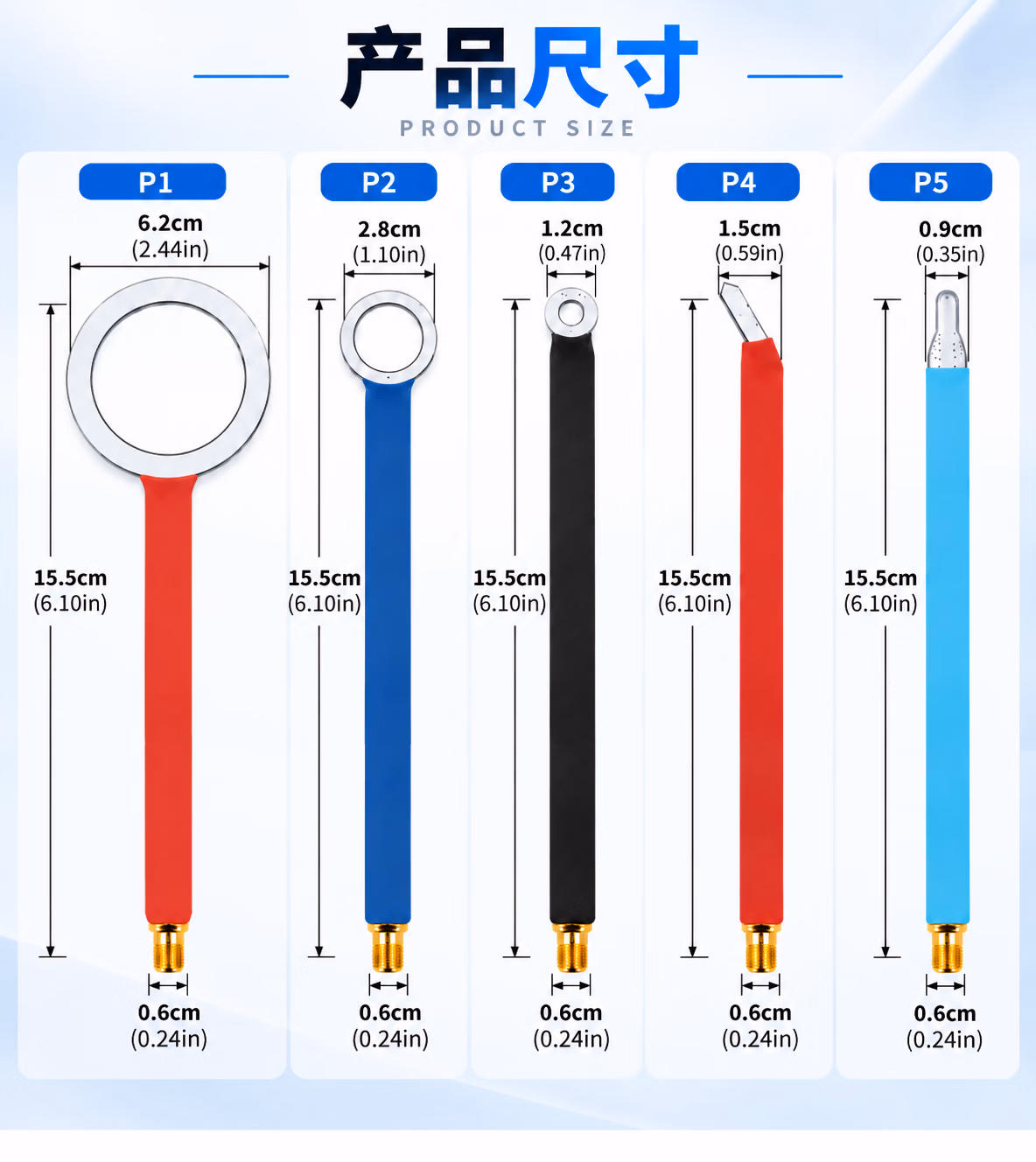

4.1 P1大环磁场探头：整机、线束、机箱粗定位
- SA12使用【全频段粗扫】参数，开启Max Hold。
- P1大环磁场探头，可以直接把电源线穿过探头环，做传导类骚扰摸底；也可以靠近机箱外壳、线束、PCB整体缓慢扫描。
- 观察SA12屏幕频谱幅度，标记哪些区域、哪些频点信号明显抬升，确定干扰大致区域。
适用场景：整机机箱缝隙泄漏、电源线传导骚扰、电源模块整体辐射。
4.2 P2中等磁场探头：缩小干扰区域
切换P2磁场探头，在刚才标记的可疑区域移动扫描；旋转探头环，根据信号强弱辨别磁场方向，进一步缩小嫌疑区域。
磁场探头环平面尽量平行PCB板面，此时耦合灵敏度最高。
4.3 P3小环磁场探头：器件级磁场定位
P3环尺寸更小，空间分辨率更高。在锁定区域扫描，重点关注DCDC电感、变压器、大电流环路，定位磁场辐射热点。
4.4 P4电场探头：线缆、高速信号线泄漏排查
切换P4电场探头，扫描排线、高速走线，捕捉电压跳变带来的电场辐射，比如时钟、高速数据总线。
4.5 P5针尖电场探头：管脚毫米级精准定位
P5定位精度＜1mm，靠近芯片引脚、过孔，精准定位管脚级辐射泄漏点。
4.6 利用SA12瀑布图排查间歇性干扰（亮点功能）
很多EMI问题不是持续存在：负载动态变化、电源跳变会产生间歇骚扰，普通频谱容易错过。 操作：
- SA12视图菜单打开瀑布图；
- 保持探头在可疑区域不动，让瀑布图持续记录一段时间；
- 测试结束回看彩色时序图谱，瞬态干扰会表现为间断出现彩色条纹，直观看到干扰出现时间和对应频率。 下位机手持端就可以直接看瀑布图；也可以连接PC上位机，大屏观测、截图保存用于整改报告。
五、典型实战案例
案例1：开关电源EMI排查
- P1套住电源线，观察传导相关噪声；
- P2/P3扫描电感、MOS管周边磁场，定位开关噪声磁场源；
- P4/P5扫描SW节点、MOS管栅极，定位电压跳变的电场辐射；
- 如果噪声偶发跳变，打开SA12瀑布图，观察噪声是否和负载跳变同步。
案例2：高速数字板时钟谐波干扰
时钟类干扰以电场辐射为主。使用P4、P5电场探头，沿着晶振、时钟走线、芯片引脚移动；SA12开启Max Hold，观察时钟基波与高次谐波幅度变化，定位泄漏点。
案例3：机箱屏蔽缝隙泄漏
P1/P2磁场探头沿着机箱接缝移动扫描；SA12频谱幅度明显抬高的位置就是屏蔽泄漏缝隙，指导增加导电泡棉、密封胶条。
六、踩坑避坑要点
- 不要把探头直接接触电路板元器件，保持≥1cm间距，否则测试结果失真，也可能损伤器件。
- HT06是无源探头，本身无增益；SA12衰减默认0dB，遇到大信号溢出时再增加衰减档位。
- 50Ω射频线缆必须匹配，劣质线缆会引入额外损耗，干扰判断。
- 环境空间会存在广播、蜂窝等外界空间噪声；可以先关闭被测设备，记录环境底噪，再开机对比差值，排除环境干扰误判。
- 近场测试只能看相对强弱：A点比B点信号高，代表A点辐射更强；不要直接拿dBm读数当作远场辐射发射限值。
- SA12信号源功能不要和探头测试混用，测试EMI排查时，请关闭SA12内置信号源输出。
七、整改效果验证方法
完成整改之后，不需要更换硬件，使用同一套SA12+HT06，在完全相同位置、同样仪器参数，对比整改前后频谱幅值变化：
- 如果热点位置信号明显下降，代表整改措施在近场层面有效；
- 但最终产品合规，仍然要送第三方暗室做标准EMC测试确认。
八、总结
SA12手持频谱仪搭配HT06五合一近场探头，构成一套便携的EMI预兼容调试工具。
- 硬件接线简单，SMA直连，适合工位、外场调试；
- Max Hold最大保持解决移动扫描峰值捕捉；
- 瀑布图是这套组合的加分项，专门针对间歇性、瞬态电磁骚扰；
- 遵循P1‑P2‑P3‑P4‑P5由粗到细扫描流程，可以快速定位PCB、线束、机箱的电磁泄漏。
