一、前言：为什么需要一款宽频手持定向天线？
在射频工程、EMC 预测试、电磁环境勘测及干扰源定位场景中，一款兼顾宽频段、高增益、便携性的天线是提升工作效率的核心工具。传统天线往往存在频段覆盖窄、增益不足、操作繁琐等问题，而 HT666作为一款0.6-6GHz 定向高增益手持天线，精准适配频谱仪、EMC 测试设备，成为工程人员外场作业的优选方案。本文将从参数解析、核心原理、实操技巧、场景应用及避坑指南五个维度，全面拆解 HT666的技术特性与实战用法，助力工程师快速上手、高效解决实际问题。
二、HT666核心参数解析：读懂指标背后的工程价值
在选型与使用天线前，需精准掌握其核心参数，避免因参数误读导致测试偏差。HT666的关键参数如下表所示，结合工程场景解读其实际意义：
| 参数项 | 具体指标 | 工程意义 |
|---|---|---|
| 频率范围 | 0.6GHz-6GHz | 覆盖2G/4G/5G-Sub6G、WiFi 2.4G/5G、蓝牙、IoT 等主流频段，适配多场景测试需求 |
| 天线类型 | 对数周期（LPDA）、线极化 | 宽频特性优异，增益稳定，线极化设计适配多数常规射频设备，减少极化失配损耗 |
| 增益 | 1-6.5dBi（中高频典型≈6dBi） | 中高频段增益突出，可提升弱信号检测能力，低频端增益略有下降，需结合场景调整测试策略 |
| 阻抗 | 50Ω | 与频谱仪、射频线缆标准阻抗匹配，减少信号反射，保障测试精度 |
| 驻波比（VSWR） | ＜2.2 | 阻抗匹配性能良好，信号传输损耗低，避免因驻波比过高导致的测试误差 |
| 最大输入功率 | 10W（仅接收使用） | 明确接收用途，严禁接入大功率发射机，防止天线烧毁，保障设备安全 |

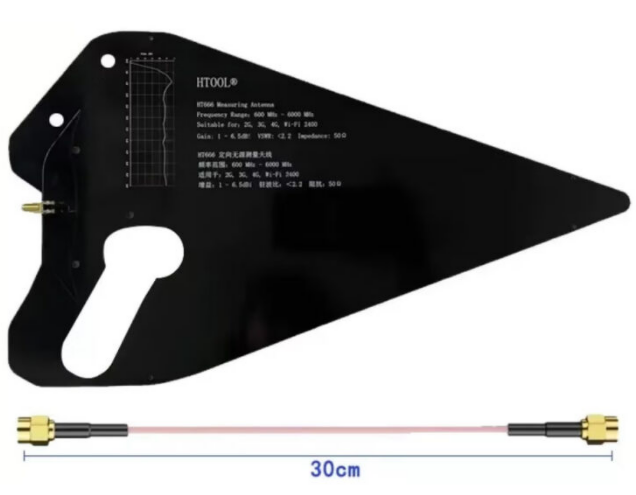

| 接口类型 | SMA-F（SMA 母） | 通用性强，可直接搭配标配30cm RG316馈线（SMA 公-SMA 公），快速连接频谱仪等设备 |

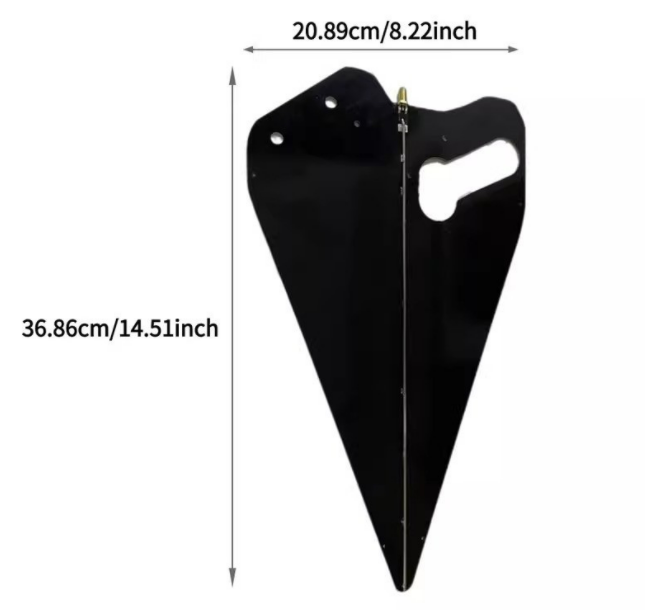

| 物理尺寸 | 36.86cm×20.89cm | PCB 薄板结构，自带手提开孔，便携性强，支持手持操作与支架固定两种安装方式 |
三、核心原理：对数周期天线的宽频优势
HT666采用对数周期天线（LPDA）设计，这是其实现0.6-6GHz 宽频覆盖的核心原因。与传统单频天线不同，对数周期天线的振子长度、间距按对数规律排列，使得天线在宽频段内均能保持稳定的电气性能，核心优势体现在两点：
一是宽频适配性，无需更换天线即可覆盖从低频（600MHz）到高频（6GHz）的主流射频频段，大幅减少测试设备的切换成本；二是增益稳定性，中高频段增益维持在6dBi 左右，既能满足弱信号检测需求，又不会因频段变化出现增益大幅波动，保障测试结果的一致性。
同时，线极化设计使其与多数商用射频设备（如频谱仪、无线模块）的极化方式匹配，减少极化失配带来的信号损耗，提升测试灵敏度。需要注意的是，低频端（600-900MHz）因天线物理尺寸限制，增益会略有下降，测向灵敏度随之降低，此时可通过延长测试时间、调整天线角度优化测试效果。
四、实操指南：从连接到测试的完整流程
4.1 设备连接步骤
-
检查天线与馈线状态：确认 HT666天线无破损、接口无松动，标配 RG316馈线无断裂、SMA 接头完好；
-
连接设备：将馈线一端（SMA 公头）插入天线的 SMA-F 接口，另一端插入频谱仪的射频输入接口，确保连接紧密，避免接触不良导致信号衰减；
-
设备调试：开启频谱仪，设置频率范围为0.6-6GHz，调整参考电平、分辨率带宽（RBW）等参数，适配当前测试场景（如 EMC 预测试可设置 RBW 为1MHz，干扰源定位可设置 RBW 为100kHz）；
-
增益补偿：在频谱仪中手动输入 HT666的对应增益值（可根据测试频率参考参数表），完成幅度补偿，确保测试结果能反映真实场强。
4.2 干扰源测向实操技巧
干扰源定位是 HT666的核心应用场景，掌握正确的测向方法可大幅提升定位效率，具体步骤如下：
-
开启频谱仪的"峰值保持"功能，锁定当前频段内的干扰信号峰值；
-

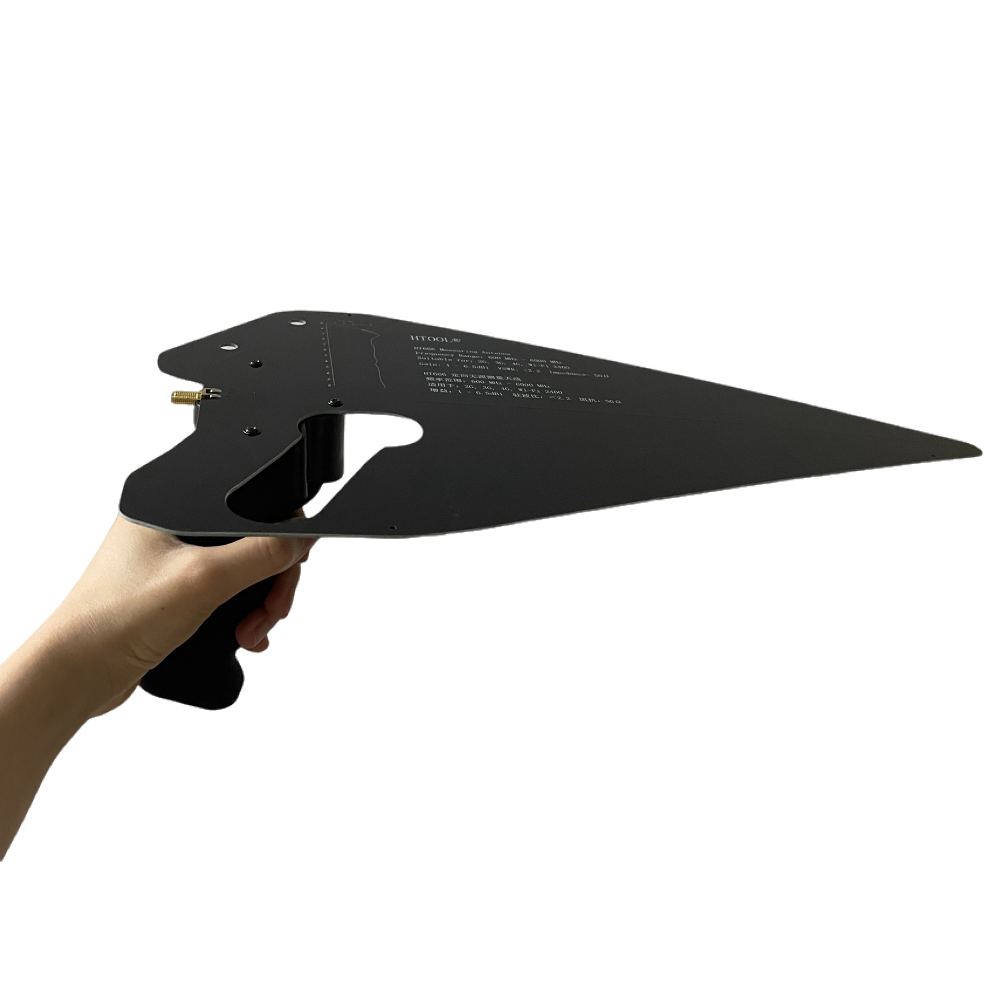

手持 HT666天线，保持天线水平，缓慢旋转天线方向，观察频谱仪上信号幅值的变化；
-
当信号幅值达到最大值时，天线的指向即为干扰信号的来向；
-
若需精确定位，可在当前位置微调天线角度，结合信号幅值变化，确定干扰源的具体方位与大致距离。
4.3 注意事项
-
HT666为无源接收天线，严禁直接连接大功率发射机，避免烧毁天线内部元件；
-
测试时尽量远离金属障碍物、大型电气设备，减少环境干扰对测试结果的影响；
-
低频端测试时，可适当延长频谱仪的扫描时间，提升弱信号的检测精度；
-
测试结束后，及时断开设备连接，将天线与馈线妥善收纳，避免接口损坏。
五、典型应用场景：覆盖射频工程核心需求
5.1 EMC/EMI 预兼容测试
在产品研发阶段，EMC 预测试是排查辐射骚扰问题的关键环节。HT666可搭配手持频谱仪，快速检测设备（如电路板、无线模块、电子终端）的辐射信号，定位辐射源位置，帮助工程师提前优化产品设计，避免后续合规测试失败。需注意的是，HT666无校准系数，仅适用于工程预测试，不可用于实验室级别的合规 EMC 测试。
5.2 干扰源测向与定位
针对现场出现的射频干扰（如无线信号干扰、设备泄露射频干扰），HT666的定向特性可快速锁定干扰源方位。无论是2G/4G/5G 基站信号干扰、WiFi 信号冲突，还是 IoT 设备、无线摄像头的信号异常，均可通过旋转天线、观察信号幅值变化，精准定位干扰源，为干扰排查提供明确方向。
5.3 电磁环境勘测
在基站选址、无线覆盖规划、反无人机等场景中，电磁环境勘测是基础工作。HT666可搭配手持频谱仪，对现场0.6-6GHz 频段的信号分布、强度进行全面检测，绘制电磁环境图谱，为后续设备部署、参数优化提供数据支撑。例如，在基站选址时，可通过 HT666检测周边信号干扰情况，选择最优安装位置。
5.4 其他场景
此外，HT666还可用于无线信号接收分析、放大器（中继器）运行参数检测等场景，适配多种射频工程需求，凭借便携性与宽频特性，成为外场作业的得力工具。
六、避坑指南：常见问题与解决方案
| 常见问题 | 可能原因 | 解决方案 |
|---|---|---|
| 测试信号强度偏低 | 1. 天线增益未补偿；2. 馈线接触不良；3. 低频端增益自然下降；4. 环境干扰严重 | 1. 在频谱仪中手动输入对应频率的增益值；2. 检查并重新连接馈线与接口；3. 低频端延长扫描时间，微调天线角度；4. 远离干扰源，选择开阔环境测试 |
| 测向结果偏差较大 | 1. 天线未保持水平；2. 旋转速度过快，未捕捉峰值信号；3. 周边存在反射信号 | 1. 手持天线时保持水平状态；2. 缓慢旋转天线，配合峰值保持功能锁定信号最大值；3. 更换测试位置，避开反射物体 |
| 设备连接后无信号 | 1. 馈线断裂或接口损坏；2. 频谱仪参数设置错误；3. 天线故障 | 1. 检查馈线与接头，必要时更换馈线；2. 重新设置频谱仪频率范围、参考电平等参数；3. 更换天线测试，确认是否为天线故障 |
七、总结
HT666 0.6-6GHz 定向高增益手持天线凭借宽频覆盖、稳定增益、便携易用的核心优势，精准适配 EMC 预测试、干扰源定位、电磁环境勘测等射频工程场景。通过掌握其核心参数、实操技巧及避坑方法，工程师可充分发挥其性能优势，提升外场作业效率与测试精度。
需要注意的是，HT666为工程级预测试天线，不可替代实验室级合规测试设备。在实际应用中，需结合场景需求合理选用，同时做好设备的日常维护与保养，延长其使用寿命。希望本文能为射频工程从业者提供实用参考，助力大家高效解决实际工作中的射频测试与定位问题。
