华为汇聚交换机DHCP中继配置

一、DHCP中继介绍

DHCP中继用于在DHCP服务器和客户端之间转发DHCP报文。当DHCP服务器与客户端不在同一个网段时,需要配置DHCP中继。对于DHCP客户端来说,DHCP中继就是DHCP服务器;对于DHCP服务器来说,DHCP中继就是DHCP客户端。

DHCP中继适用于用户网关设备众多且分布零散的大型网络。为减少维护工作量,网络管理员不想在每个汇聚层交换机(用户网关)上都配置DHCP服务器功能,而希望在核心层设备上配置DHCP服务器功能或在服务器区域部署一台专门的DHCP服务器。此时,作为用户网关的汇聚层交换机上就需要配置DHCP中继功能,实现DHCP服务器与客户端之间的DHCP报文交互。

二、DHCP中继配置

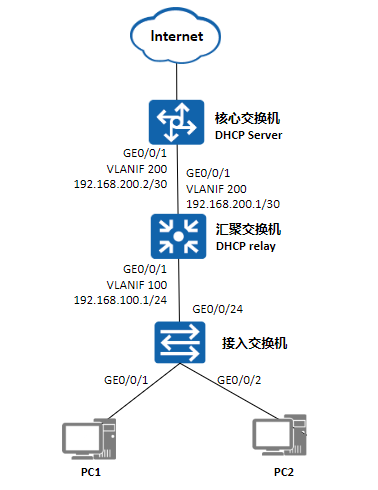

组网拓扑

某企业将DHCP 服务部署于核心交换机,DHCP 服务与终端主机分属不同 IP 网段,终端网关配置在汇聚层交换机。为实现全网终端自动获取 IP 地址,需通过该核心交换机上的 DHCP 服务,为跨网段的企业终端统动态分配 IP 地址及相关网络参数。

配置思路

DHCP中继,配置思路如下:

  1. 核心交换机配置基于全局地址池的DHCP服务器。

  2. 汇聚交换机配置DHCP中继、用户网关。

  3. 配置接入交换机vlan trunk链路。

  4. 在核心层、汇聚层配置OSPF。

  5. 配置各终端自动获取IP地址。

配置步骤

  1. 在核心交换机上配置基于全局地址池的DHCP服务器功能。

使能DHCP服务,DHCP服务默认未使能。

CORE dhcp enable

创建地址池并配置相关属性,租期采用缺省值1天(不需配置)。

CORE ip pool pool1

CORE-ip-pool-pool1 network 192.168.100.0 mask 24 //配置全局地址池的网段和掩码

CORE-ip-pool-pool1 gateway-list 1192.168.100.1 //配置为终端分配的网关地址

CORE-ip-pool-pool1 quit

配置接口VLANIF200工作在全局地址池模式。

CORE vlan 200

CORE-vlan200 quit

CORE interface gigabitethernet 0/0/1

CORE-GigabitEthernet0/0/1 port link-type trunk

CORE-GigabitEthernet0/0/1 port trunk allow-pass vlan 200

CORE-GigabitEthernet0/0/1 quit

CORE interface vlanif 200

CORE-Vlanif200 ip address 192.168.200.2 30 //对接汇聚交换机接口地址

CORE-Vlanif200 dhcp select global //使能接口全局地址池的DHCP服务器功能CORE-Vlanif200 quit

  1. 在汇聚交换机上配置DHCP中继、用户网关。

配置接口加入VLAN。

HJSW1 vlan batch 100 200

HJSW1 interface gigabitethernet 0/0/1

HJSW1-GigabitEthernet0/0/1 port link-type trunk

HJSW1-GigabitEthernet0/0/1 port trunk allow-pass vlan 200

HJSW1-GigabitEthernet0/0/1 quit

HJSW1 interface gigabitethernet 0/0/2

HJSW1-GigabitEthernet0/0/2 port link-type trunk

HJSW1-GigabitEthernet0/0/2 port trunk allow-pass vlan 200

HJSW1-GigabitEthernet0/0/2 quit

HJSW1 interface vlanif 200

HJSW1-Vlanif200 ip address 192.168.200.1 30 //对接核心交换机接口地址

HJSW1-Vlanif200 quit

是能DHCP服务功能,在VLANIF接口下使能DHCP中继功能,并配置用户网关。

HJSW1 dhcp enable / //使能DHCP服务功能

HJSW1 interface vlanif 100

HJSW1-Vlanif100 ip address 192.168.100.1 24 //配置用户网关

HJSW1-Vlanif100 dhcp select relay //使能DHCP中继功能

HJSW1-Vlanif100 dhcp relay server-ip 192.168.200.2 //配置DHCP中继代理

HJSW1-Vlanif100 quit

  1. 配置接入交换机vlan trunk链路。

JRSW1 interface gigabitethernet 0/0/24

JRSW1-GigabitEthernet0/0/24 port link-type trunk

JRSW1-GigabitEthernet0/0/24 port trunk allow-pass vlan 100

JRSW1-GigabitEthernet0/0/24 quit

JRSW1 interface gigabitethernet 0/0/1

JRSW1-GigabitEthernet0/0/1 port link-type access

JRSW1-GigabitEthernet0/0/1 port default vlan 100

JRSW1-GigabitEthernet0/0/1 quit

JRSW1 interface gigabitethernet 0/0/2

JRSW1-GigabitEthernet0/0/2 port link-type access

JRSW1-GigabitEthernet0/0/2 port default vlan 100

JRSW1-GigabitEthernet0/0/2 quit

  1. 在核心层、汇聚层配置OSPF。

核心交换机配置ospf。

CORE ospf 1 router-id 1.1.1.1

CORE-ospf-1 area 0

CORE-ospf-1-area-0.0.0.0 network 192.168.200.0 0.0.0.3

CORE-ospf-1-area-0.0.0.0 quit

CORE-ospf-1 quit

汇聚交换机配置ospf。

HJSW1 ospf 1 router-id 1.1.1.1

HJSW1-ospf-1 area 0

HJSW1-ospf-1-area-0.0.0.0 network 192.168.200.0 0.0.0.3

HJSW1-ospf-1-area-0.0.0.0 network 192.168.100.0 0.0.0.255

HJSW1-ospf-1-area-0.0.0.0 quit

HJSW1-ospf-1 quit

  1. 配置终端自动获取IP地址上网。

  2. 验证DHCP中继配置结果。

在汇聚交换机查看DHCP中继的配置信息。

SwitchA display dhcp relay interface vlanif 100

在核心交换机查看地址池pool1的IP地址分配情况。

SwitchB display ip pool name pool1
