【RT-Thread Titan Board 开发板】家庭AI相框

本文首发于电子发烧友论坛：【新提醒】【瑞萨AI挑战赛】家庭AI相框 - 瑞萨单片机论坛 - 电子技术论坛 - 广受欢迎的专业电子论坛!

展示视频：【瑞萨AI挑战赛】家庭AI相框_哔哩哔哩_bilibili

引言

本项目的目标是构建一个面向家庭场景的边缘智能相框系统。系统以 Titan-Board 为核心，结合 RGB LCD、触摸输入、SD 卡资源管理与 MobileNet 本地推理能力，实现照片轮播、语义识别、视觉化反馈和交互控制，形成一个具备完整应用闭环的家庭 AI 终端。

1. 项目定位与设计目标

家庭相框类产品的核心价值，不在于"能把图片显示出来"，而在于它是否能理解当前展示内容、降低用户操作成本，并把静态照片展示转变成具有感知能力的家庭信息终端。因此，本项目的设计目标分为三个层次：

1. 基础显示层 ：稳定完成本地图片加载、LCD 刷新和轮播展示。
2. 智能感知层 ：对显示内容进行本地分类推理，提取更贴近用户理解的语义结果。
3. 交互表达层 ：将 AI 结果转化为直观的视觉反馈，而不是停留在串口日志。

本项目当前以三类内容为原型验证集：DOG、CAR、FOUNTAIN。它们并不是终局类别，而是为了验证"图片展示 + 本地识别 + 语义归并 + UI 表达"这条完整链路是否成立。后续完全可以扩展为家庭成员、宠物、旅行场景、节日照片等更贴近真实家庭场景的分类体系。

2. 整体设计思想

家庭 AI 相框不是云端依赖型设备，而应强调 本地感知、低延迟反馈、低交互负担 。因此本项目采用以下设计思想：

边缘侧优先

充分利用利用 Arm® Ethos™-U55 NPU 加速运行Mobilenet模型，推理过程全部在本地执行，避免网络依赖，使系统具备更好的实时性和隐私性。

显示链路优先打通

先保证图像数据能够稳定进入帧缓冲并完成刷新，再叠加 AI 能力，降低系统联调难度。

语义归并优于原始标签直出

将 ImageNet 的碎片化标签映射为用户可理解的业务类别，提升演示和产品化表达能力。

模块解耦

显示适配、文件加载、轮播控制、分类服务、UI 反馈分别独立，便于后续扩展为摄像头输入或更复杂的人机交互。

3. 系统总体架构图

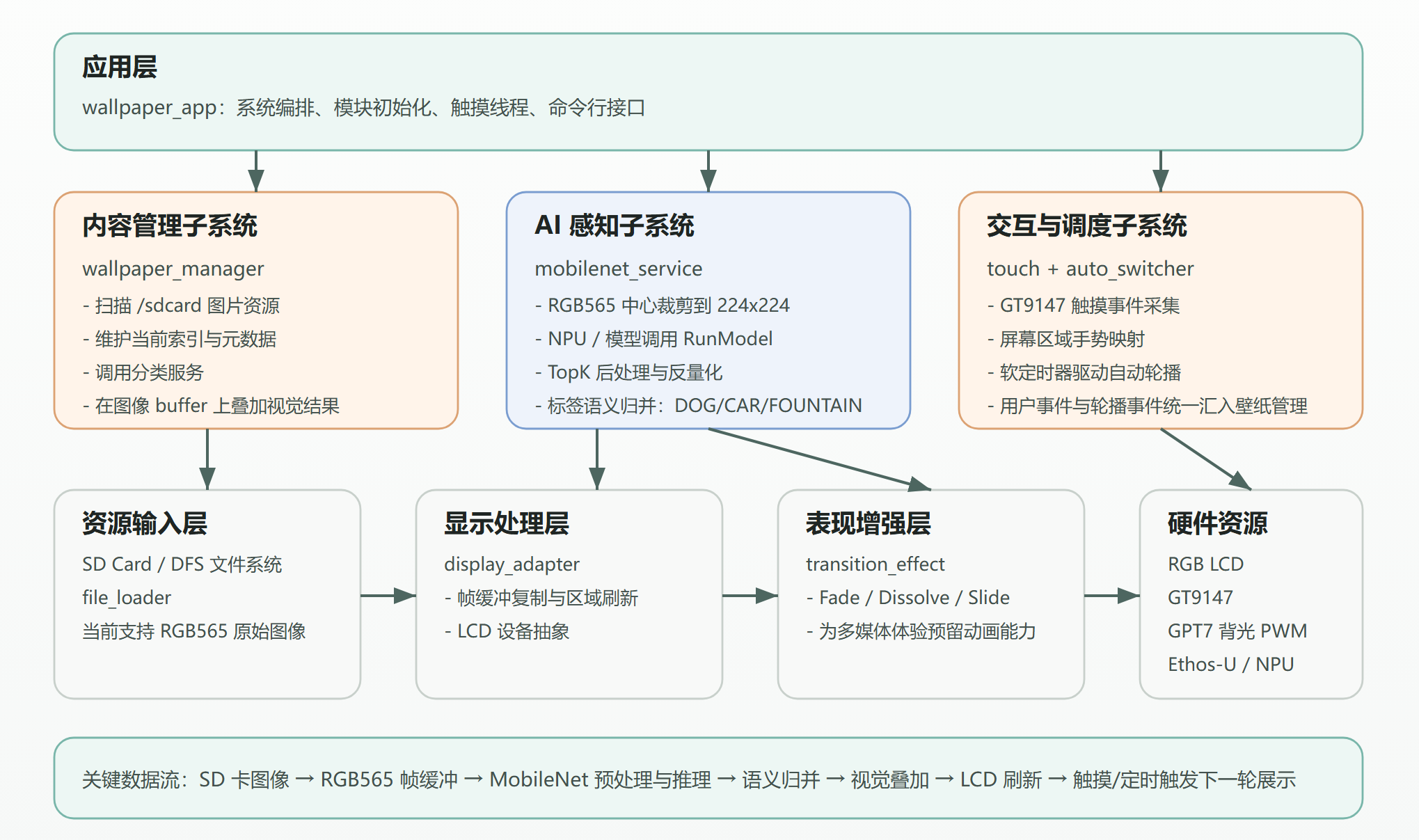

系统架构图如下所示：

4. 软件架构与模块职责

各软件模块如下所示。

模块	职责	当前实现特征
wallpaper_app	系统入口与任务编排	负责初始化 AI、显示、文件、转场、壁纸管理、自动切换与触摸控制；同时导出 MSH 命令便于演示与调试。
wallpaper_manager	壁纸资源组织与展示主流程	扫描目录、记录索引、加载图像、调用分类服务、在图像 buffer 上叠加可视化结果，最终提交到显示层。
file_loader	图片文件类型识别与装载	当前优先支持.rgb565/.raw/.bin，直接读入显示缓冲区，避免 JPEG 解码开销。
display_adapter	帧缓冲和 LCD 设备适配	通过互斥锁保护显示刷新，统一封装全屏与区域更新接口。
mobilenet_service	图像预处理、模型调用与后处理	完成 RGB565 到模型输入的裁剪缩放、输出反量化、TopK 统计和业务语义映射。
auto_switcher	轮播节奏控制	使用 RT-Thread 软定时器发起切图请求，保证 UI 层逻辑简单清晰。
transition_effect	多媒体观感增强	已实现 Fade、Dissolve、Slide 等算法，为后续更完整的相框体验预留能力。

5. 关键模块设计细节

5.1 内容管理模块：以壁纸管理为主线组织系统数据流

wallpaper_manager 是本项目的软件中枢。它不是简单的文件列表，而是承担了"资源发现、状态管理、分类触发、结果叠加、提交显示"这一整条链路。这样设计的原因在于：相框应用的最核心对象就是"当前正在展示的内容"。只要围绕内容对象组织流程，后续切换数据源时成本最低。

当前模块内部维护壁纸列表、当前索引、互斥锁以及对显示 buffer 的操作顺序。每次切换图片时，先加载原始 RGB565 数据，再送入分类服务，最后在原图上叠加视觉反馈并刷新屏幕。

5.2 文件装载模块：优先选择 RGB565 原始图像通路

file_loader 目前优先支持 .rgb565、.raw、.bin 三类原始图像格式。这样做的工程意义很明确：

• 省去 JPEG 解码过程，降低 CPU 负担。
• 图像格式与 LCD 输出颜色格式一致，数据路径短，便于调试。
• 图片文件可以被直接读入帧缓冲，减少中间拷贝与复杂转换。

这一设计有利于提升显示效果。后续如果要产品化，再补充 JPEG 解码或缩略图缓存即可。

5.3 显示适配模块：统一帧缓冲写入与 LCD 刷新接口

display_adapter 对上层隐藏了 LCD 设备接口差异，统一提供 display_get_buffer()、display_update_fullscreen()、display_update_region() 等方法。其核心价值不在复杂算法，而在于建立一个稳定的显示抽象层。

在家庭 AI 相框场景中，显示刷新是整个用户体验的出口。将其独立封装以后，后续无论更换 UI 表现方式、增加局部区域渲染，还是加入动画特效，都不需要重新改写上层业务逻辑。

5.4 AI 感知模块：从模型输出到家庭场景语义

mobilenet_service 完成了从显示图像到语义标签的闭环，主要包含四个步骤：

1. 对 RGB565 图像做中心裁剪，并缩放到 224x224 输入尺寸。
2. 按模型要求完成量化输入构造，调用 RunModel(true) 触发推理。
3. 对输出张量进行反量化，提取 TopK 结果。
4. 将原始标签归并到更适合演示的业务类别。

当前归并策略并不是简单取 Top1，而是对 TopK 结果做二次统计，把标签映射成 DOG、CAR、FOUNTAIN 三类，并累计类别得分。这种设计比"看到一个标签就立即判定"更稳健，因为 MobileNet 的标签常常较细碎，例如车类会出现 minivan、car wheel、sports car 等多个不同标签。

这一步是本项目从"AI 例程"走向"应用原型"的关键，我更关注系统如何把模型能力服务于真实产品，而不是单纯展示模型能跑起来。

5.5 视觉反馈模块：把识别结果转化为用户可感知界面

我原本希望用板载蜂鸣器针对不同的检测结果播放不同的声音音效，比如汽车引擎声、泉水叮咚声和狗叫声。但是调试完蜂鸣器发现开发板的蜂鸣器必须连接GPT7定时器，而该定时器已经被用作LCD的背光控制，所以就无法使用蜂鸣器了。本项目没有选择蜂鸣器等额外外设反馈，而是将 AI 结果直接转化为屏幕上的视觉信号。当前实现方式包括：

• 全屏彩色边框，用于快速区分结果类别。

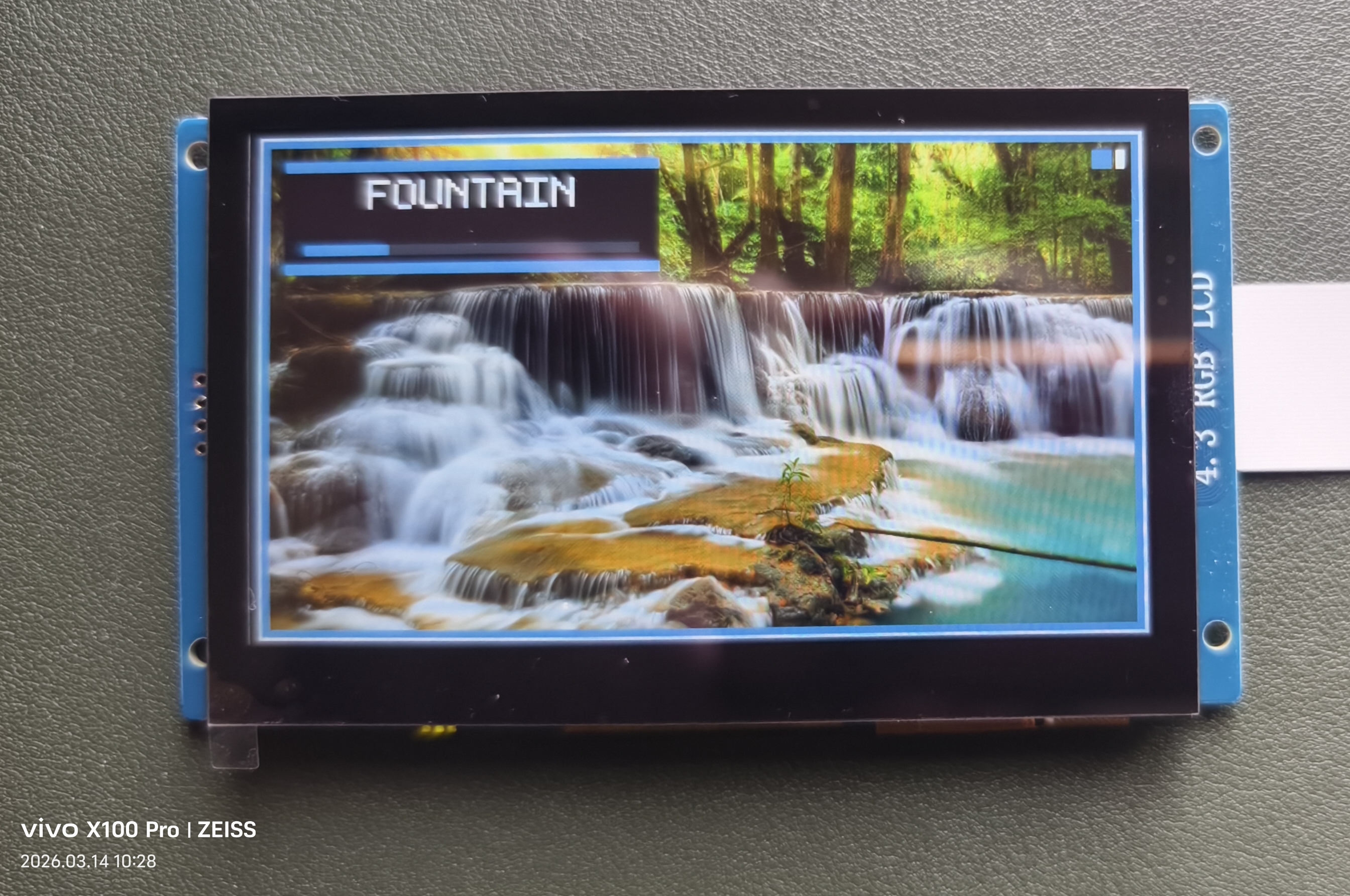

• 左上角结果卡片，用大字显示 DOG、CAR、FOUNTAIN。
• 底部置信度条，用于表达识别强度。

这种设计更适合家庭相框的产品定位，因为它不打断观看体验，又能让用户快速理解 AI 的判断结果。

5.6 交互与调度模块：触摸与自动轮播并行工作

在家庭场景下，相框不应完全依赖命令行操作。因此当前工程一方面通过 auto_switcher 实现自动轮播，另一方面通过 GT9147 触摸实现直接交互。触摸区域被划分为下半屏的左、中、右三个区块，分别对应上一张、自动播放开关和下一张。这样做的好处是：

• 逻辑足够简单，容易被用户理解。
• 不需要复杂手势识别，适合嵌入式初版系统。
• 能够同时支持"被动轮播"和"主动干预"两种使用模式。

5.7 转场模块：为多媒体体验预留表现能力

transition_effect 已经实现了淡入淡出、溶解、左右滑动等多种转场算法。虽然当前主展示链路仍以稳定显示优先，但该模块非常重要，因为它体现了系统设计的扩展性：家庭 AI 相框最终不仅要"识别图片"，还要"展示得像一个产品"。不过转场模块暂时没有激活，因为它需要双倍内存，目前开发板的内存不够，而要使用转场特效，要么要增加开发板的内存，要么要降低显示分辨率。

6. 关键数据流设计

系统启动
  -> 初始化 MobileNet / LCD / File Loader / Wallpaper Manager / Auto Switcher / Touch
  -> 扫描 /sdcard 获取壁纸列表
  -> 选择当前图片并加载到 RGB565 buffer
  -> 调用 MobileNet 进行图像分类
  -> 对 TopK 标签进行业务语义归并
  -> 在原图上叠加分类视觉结果
  -> 刷新 LCD 显示
  -> 等待触摸事件或自动轮播定时器触发
  -> 切换到下一张并重复上述流程

这一数据流的优点在于非常直观：数据的主对象始终是同一个图像 buffer。显示、分类和视觉叠加围绕同一份图像数据进行操作，减少了多份缓冲区同步带来的复杂性。

7. 关键技术取舍

设计点	当前方案	取舍原因
图像格式	RGB565 原始图优先	减少解码和格式转换开销，快速打通显示与 AI 数据链路。
推理输入	中心裁剪到 224x224	与 MobileNet 输入匹配，流程简单、稳定、易验证。
分类结果处理	TopK + 规则归并	避免原始标签过碎，提高系统对真实场景的解释能力。
用户反馈	屏幕可视化	比蜂鸣器更适合相框场景，不打断观看体验。
轮播调度	RT-Thread 软定时器	实现成本低、行为可控、利于和人机交互逻辑解耦。
系统组织方式	模块化服务拆分	便于未来切换数据源、增加模型或扩展 UI。

8. 当前版本的局限与下一步优化方向

由于时间所限，当前版本只是一个产品原型，后续可以重点优化以下方向：

1. 丰富家庭语义类别 ：从三类原型验证扩展到人物、宠物、聚会、节日、旅行等家庭场景标签。
2. 加入图片质量与构图评价 ：让相框自动优先展示更清晰、更有纪念意义的照片。
3. 补充 JPEG 解码与缩略图管理 ：降低资源准备门槛，提升产品完整度。
4. 将转场模块接入主展示链路 ：提升相框的动态观感和产品质感。
5. 结合时间与家庭场景逻辑 ：例如白天偏亮色、夜间低亮度、纪念日展示特定相册。
6. 引入摄像头或联网能力 ：形成更丰富的 AI 感知和家庭内容同步能力。虽然厂商提供了摄像头模块，但是该摄像头模块在测试中非常不稳定，每次可以检测到设备，但是只是偶尔能够正常工作，所以暂时放弃了摄像头拍摄并检测的功能，待后续补充。
7. 增加音频播放能力 ：借助开发板的I2S接口连接喇叭，根据感知的图像内容实现音效播放。

结论

这套家庭 AI 相框方案的核心意义，不在于"把 MobileNet 搬到 Titan-Board 上跑起来"，而在于它围绕真实家庭使用场景，把显示、触摸、资源管理、边缘推理和结果表达串成了一个完整系统。

后续将继续沿着家庭语义扩展、动态内容管理和产品级 UI 表达推进，成长为真正具备家庭智能终端的产品。
