【Altium Designer】网络线(颜色、旋转、粗细);网络标签 && 端口的差别(重点!)

总览

1.导线颜色、粗细

2.网络标签(NetLabel)

一、导线

1.颜色

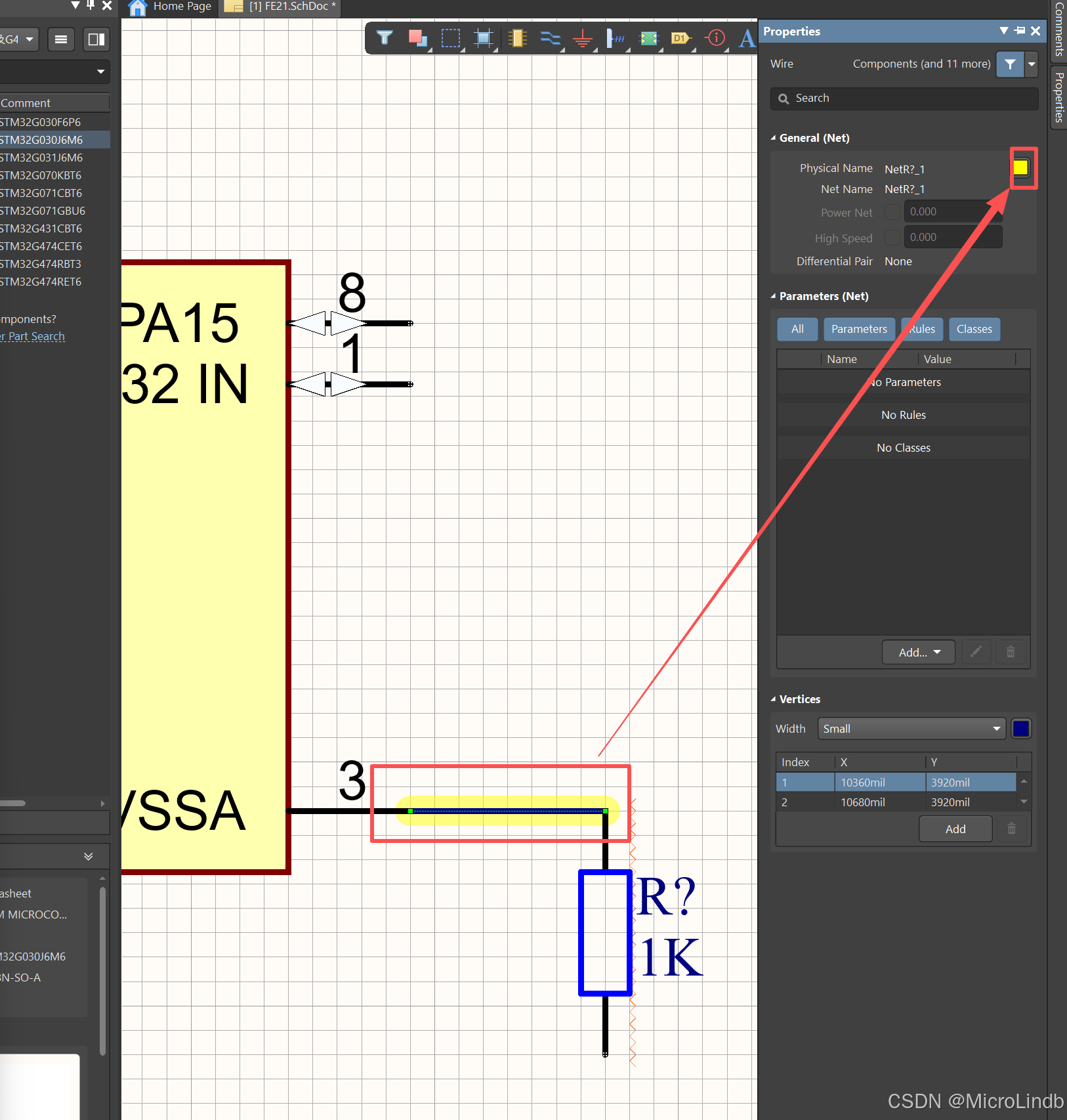

更改外圈颜色:

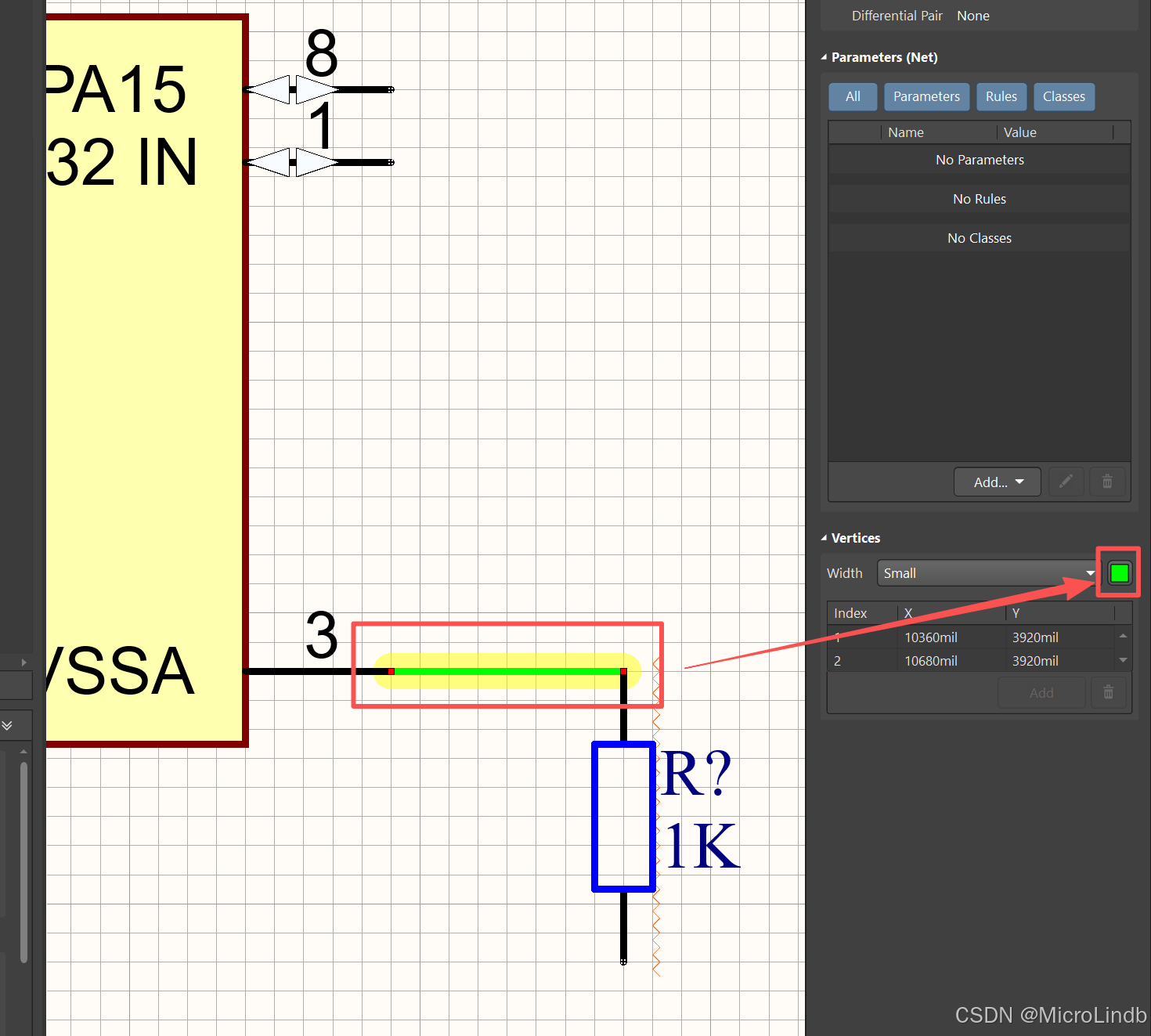

更改内圈(线本身)颜色:

2.粗细

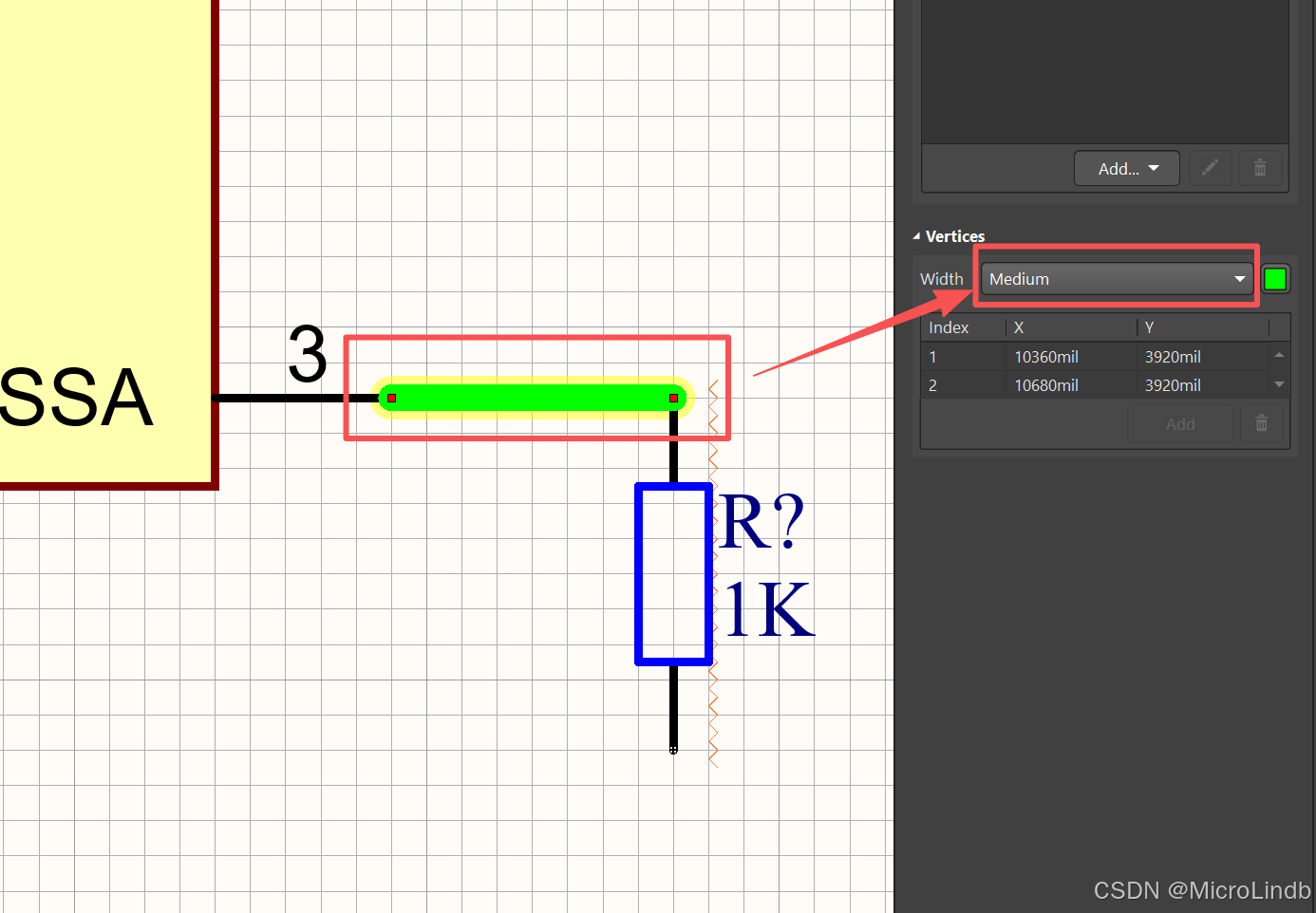

更改导线粗细:

二、网络标签

1.放置网络标签的方法

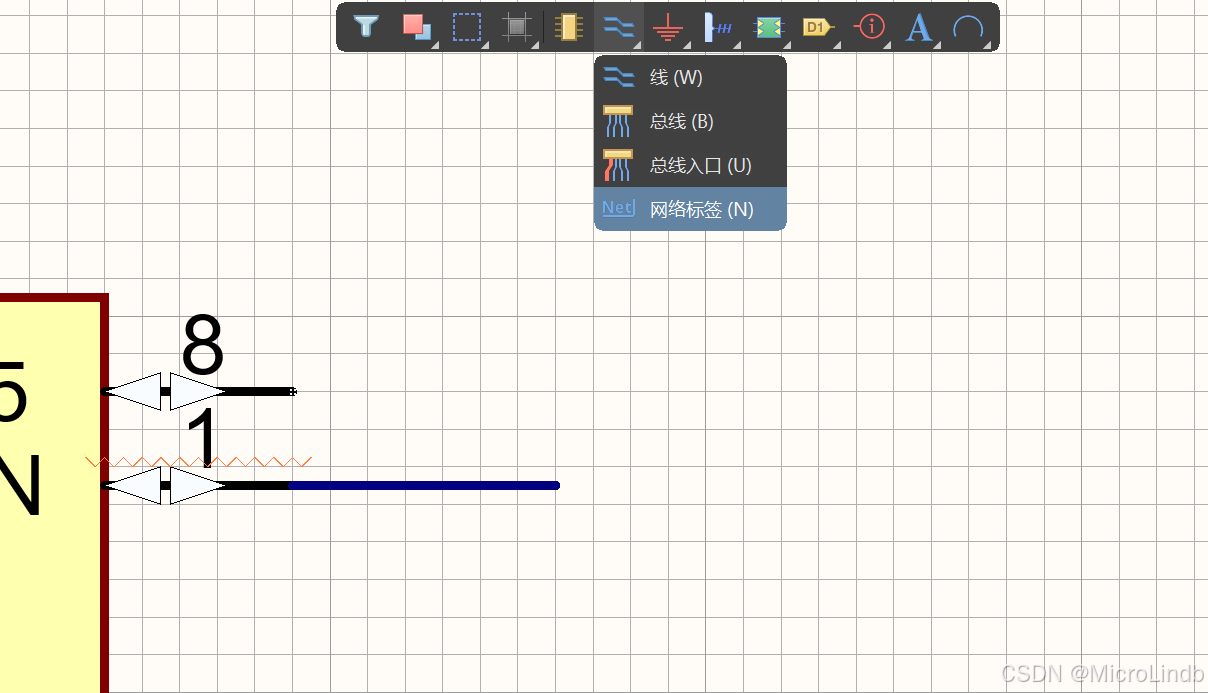

点击选择:

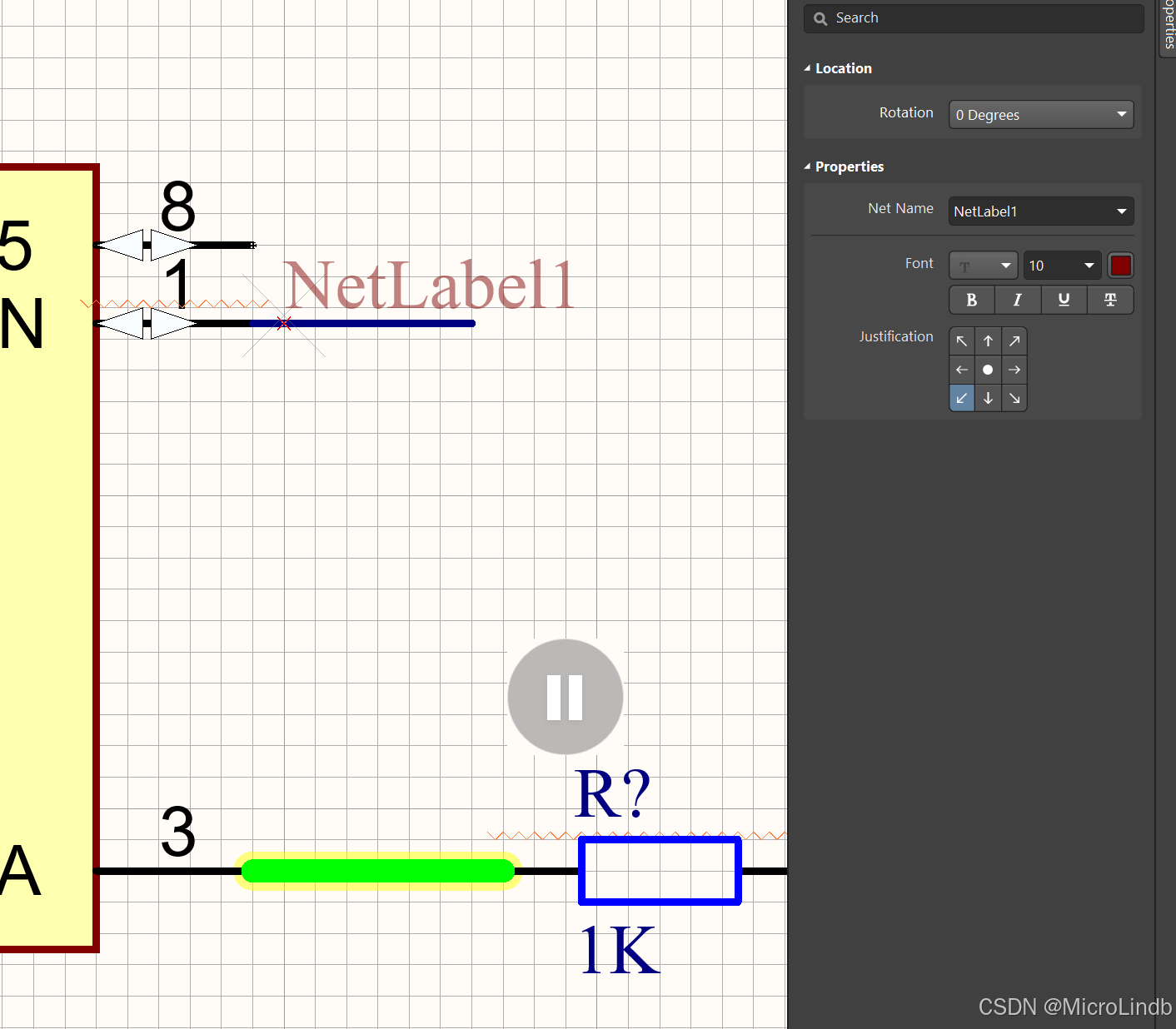

拖动出来之后,可以按 TAB 键,打开该对象的属性面板,并暂停主界面操作(这样我们就可以给这个标签先改名,以及设置其他参数):

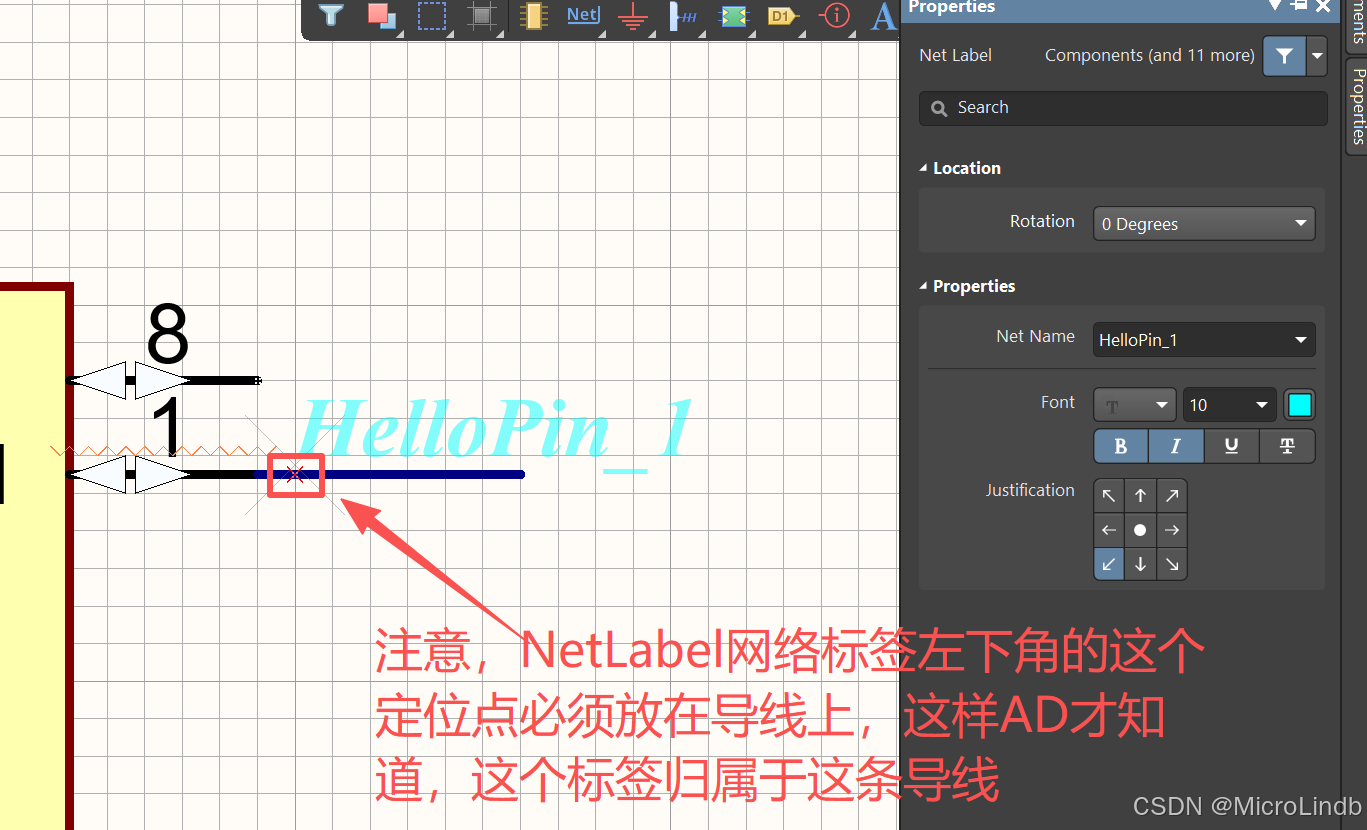

修改参数,并注意放置 (左下角定位点与导线重合)

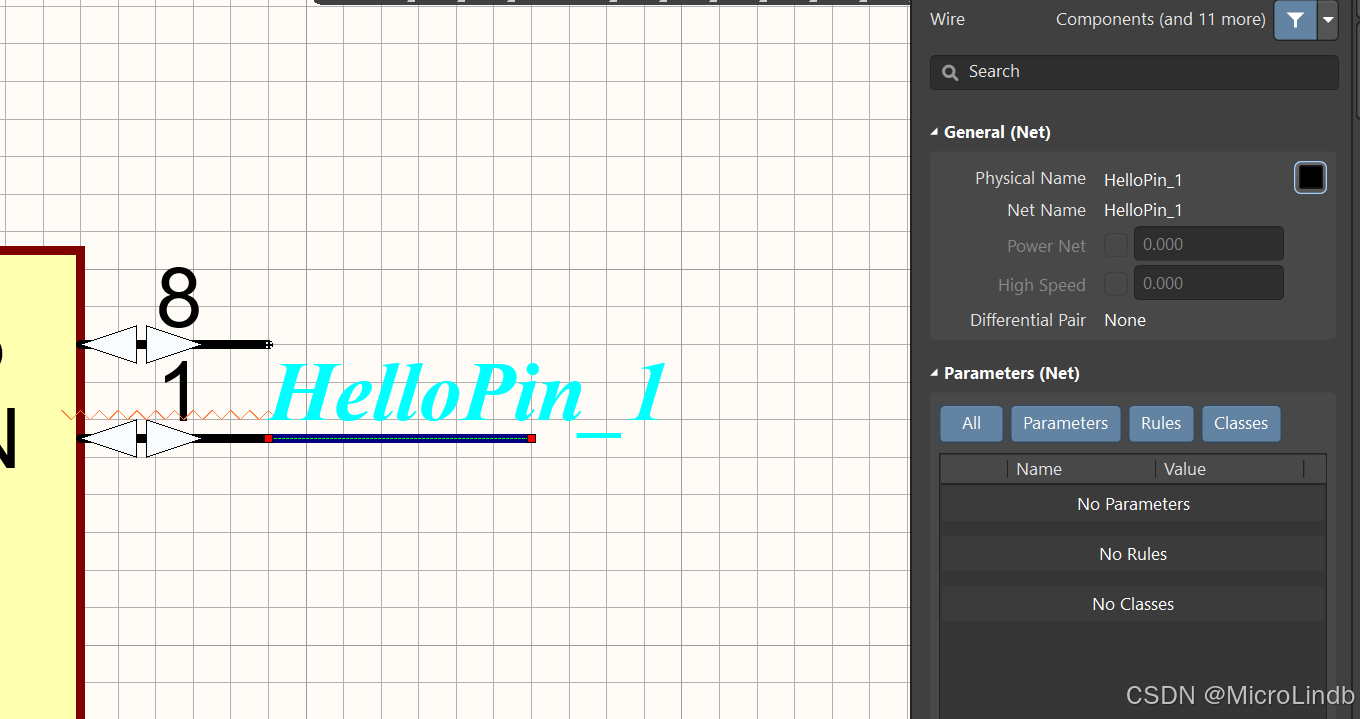

再选中这条导线的时候,就发现,它的网络名字已经改变成了我们刚才的网络标签的名字 HelloPin_1。

2.网络标签与端口的差别

明明端口也能做到同样的事情,为什么我们还是要用网络标签?

答:这是一种 "代码规范",像 eslint 这种感觉。是约定俗成的 ------ 在跨原理图的时候,使用 " 端口(Port)";在同一张原理图中,使用 " 网络标签(NetLabel)"。

且必须如此,这是规范写法!因为在多张原理图的不同元件上,假如说,有3个不同的单片机,分3个原理图(虽然都是在一张PCB上),它们都各自有一个 EN 使能引脚,如果使用网络标签,那么跨原理图的时候,就会发现它们的 EN 引脚全都短接在了一起!这是不被允许的。

总结来说,本质上,Port 和 NetLabel 是同种功能,只不过是不同的用途。
