XK3190-C8+ 与调试助手Modbus Rtu通讯测试说明

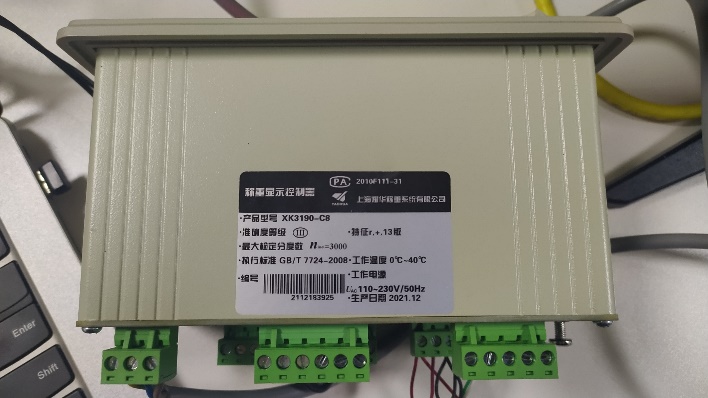

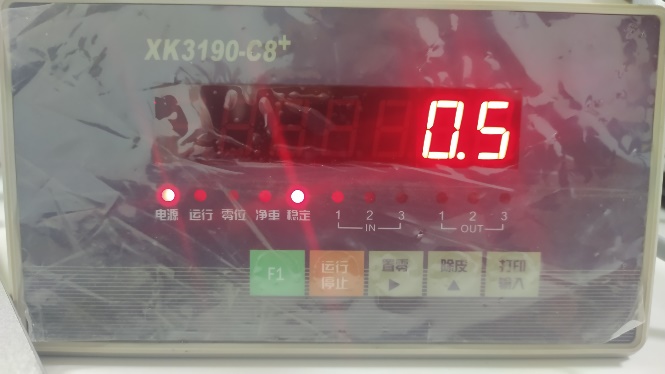

⒈称重模块实物

注:本产品由C8系列仪表改制支持RS485 MODBUS RTU协议,与标准MODBUS RTU协议存在差异。CPU芯片由C8+标准表的STC12C5A32S2改为STC12C5A60S2。

⒉跳线选择及接线

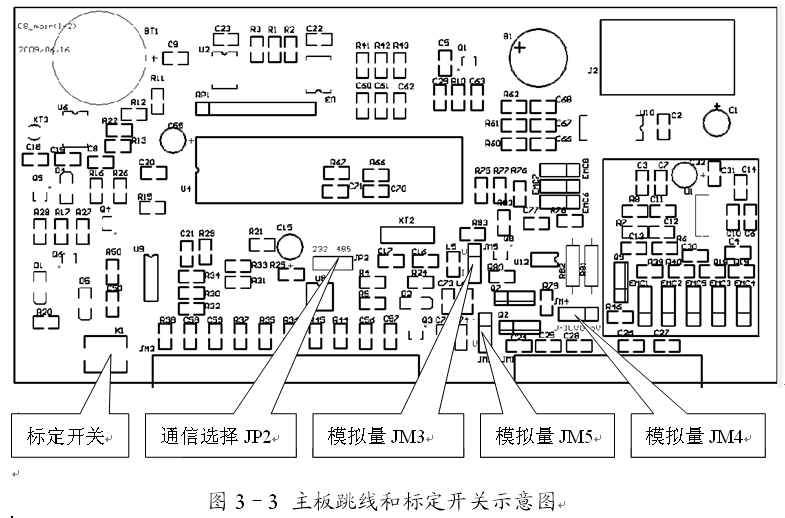

图1 RS485通讯开关位置示意图

观察通讯跳线按如图1所示,把拨动开关拨向485那一侧(根据需求,出厂时已设置为RS485通信)。

⒊接线

表1 485通讯连接

|-----|-----|-----|-----|------|------|-----|------|------|-----|-------|
| GND | N | L | EX+ | SEN+ | SEN- | EX- | SIG+ | SIG- | GND | / |
| 电源 ||| 传感器接线 ||||||| / |
| GND | RxD | TxD | T+ | T- | R+ | R- | DP+ | DP- | AO1 | AO2 |
| RS232 ||| RS422/RS485 |||| 大屏显示 || 模拟量输出 ||

注意:通讯GND不能悬空也不能和PE短接,应与通讯设备共地。

按表1 所示,C802和485通讯线连接,C802和PC机连接需用到485转232转换器,如果和PLC连接则不需要。用户不能使用长线补偿功能(四线制连接方式),必须将表1中的"EX+"和"SEN+"引脚短接,"SEN-"和"EX-"引脚短接,否则仪表将无法正常标定和称重。

综上在不进行长线补偿时传感器接线含义如下:

|--------|----------|----------------|
| 功能 | 接口名称 | 导线颜色 |
| 电源 | EX+/SEN+ | 红色 |
| 电源 | EX-/SEN- | 黑色 |
| 信号 | SIG+ | 绿色 |
| 信号 | SIG- | 白色 |
| 信号 | GND | 与传感器GND连接(或悬置) |

此外如图2所示,表1关于RS422接口转为RS485通讯接口的方法如下图,即:

⑴将RS422接口端的"RX+"和"RX-"短接接RS485接口的"A";

⑵将RS422接口端的"RX-"和"TX-"短接接RS485接口的"B"。

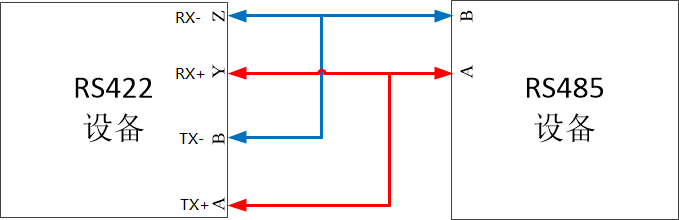

图2 RS422转RS485接线

⒋参数设置

参数设置中如无特殊说明按键的作用如下:

【 F1 】键:退出参数设置

【运行】键:不保存当前设置,并退回上一个设定参数

【置零】键:移动当前闪烁位

【除皮】键:修改当前闪烁的数值

【输入】键:确定保存当前参数设置,并进入下一个参数设置

同时按【F1】和【置零】键进入参数设置选择,设置目录分别为:

【SEt 0】:查询类参数;

【SEt 1】:一般类参数;

【SEt 2】:控制参数;

【SEt 3】:打印记录(分选模式下无此功能)。

【注意】请留意各个参数备注中的说明,部分参数只有在特定的模式或者条件下才会显示。此外,详细的参数设置参见产品使用说明书。

⒌参数设置

仪表上电,通讯参数在SET 1中设置H ABC=111(硬件选择:需要通信,需要大屏幕和模拟量)、Adr \*\*=01(仪表通讯地址,范围01-26)、bt \*=4(通讯波特率,9600)、tod \*=3(通讯方式,MODBUS-RTU通讯协议),默认无校验位及1个停止位。

4.通信命令

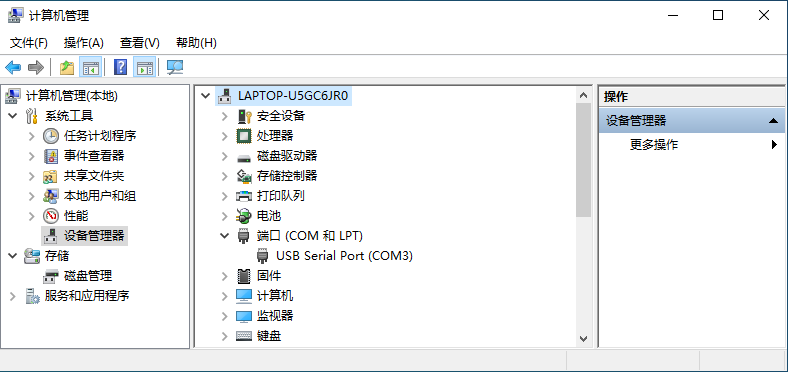

如图点击电脑"管理-设备管理"如图3所示,显示电脑检测到"COM3"端口被占用,故图4端口选择"COM3"。主要通讯指令如表2所示:

|--------------|-------------------------|----------------------------|------------|
| 指令名称 | 发送指令 | 接收指令 | 备注 |
| 净重(32位有符号整数) | 01 03 00 02 00 02 65 CB | 01 03 04 00 00 00 05 3A 30 | 净重5(不含小数点) |
| 毛重(32位有符号整数) | 01 03 00 00 00 02 C4 0B | 01 03 04 00 00 00 05 3A 30 | 毛重5(不含小数点) |
| 皮重(32位有符号整数) | 01 03 00 04 00 02 85 CA | 01 03 04 00 00 00 00 FA 33 | 皮重0(不含小数点) |
| 置零 | 01 06 00 0C 00 01 88 09 | 01 06 00 0C 00 01 88 09 | 清零 |

图3 RS485转USB接口

其中以净重(32位有符号整数)型发送的字符串为"01 03 00 02 00 02 65 CB"接收的字符串为"01 03 04 00 00 00 05 3A 30"如图4所示:

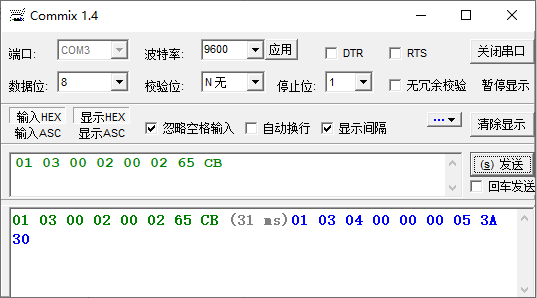

图4 串口调试助手示意图
