LabVIEW线性规划单纯形法实现

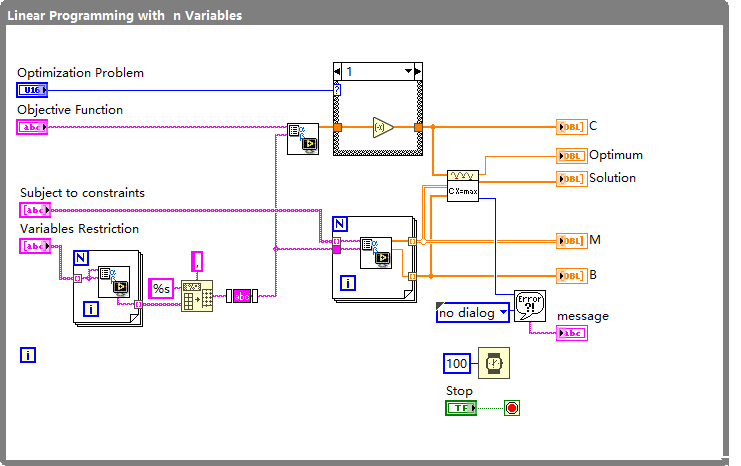

LabVIEW通过Linear Programming Simplex Method VI实现多变量线性规划求解，支持最大化 / 最小化目标函数，自动将约束不等式与变量限制转换为标准矩阵形式，输出最优解与目标函数极值。程序通过图形化数据流完成参数解析、矩阵转换与迭代计算，适合工程领域的资源分配、成本优化等线性优化场景。

核心 VI 说明

1. Linear Programming Simplex Method VI

功能：核心计算 VI，接收目标函数系数矩阵C、约束矩阵M与右端向量B，执行单纯形法迭代，求解线性规划最优解Solution与目标函数极值Optimum，同时输出错误信息与计算状态。
输入：优化问题类型（最大化 / 最小化）、目标函数字符串、约束不等式数组、变量限制数组。
输出：目标函数系数矩阵C、约束矩阵M、右端向量B、最优变量解Solution、目标函数最优值Optimum、错误信息message。
实现逻辑：解析文本形式的目标函数与约束条件，转换为标准线性规划矩阵形式，调用单纯形法算法完成迭代求解，处理无可行解 / 无界解等异常情况。

2. 变量提取与格式转换子 VI

功能：从Variables Restriction数组中提取变量名，通过Array to Spreadsheet String函数转换为逗号分隔列表，为后续矩阵构建提供变量标识支持。
输入：变量限制字符串数组（如t1>=0、t2>=0）。
输出：逗号分隔的变量名字符串（如t1,t2,t3）。
实现逻辑：解析字符串提取变量标识符，过滤不等式符号与数值，将变量名整理为一维数组后转换为 CSV 格式字符串。

3. 约束不等式转矩阵子 VI

功能：将Subject to constraints中的不等式约束（如-0.53*t1-1.07*t2-0.4*t3>=-100）转换为标准线性规划矩阵形式，分离系数矩阵M与右端向量B。
输入：约束不等式字符串数组、变量名字符串。
输出：约束系数矩阵M、右端常数向量B。
实现逻辑 ：解析不等式提取变量系数与常数项，统一不等式方向（转换为<=或>=标准形式），按变量顺序构建二维系数矩阵与一维常数向量。

使用场合、特点与注意事项

使用场合

工业生产：生产资源分配、产能规划、原料配比优化。
物流运输：路径规划、仓储调度、运输成本最小化。
金融投资：投资组合优化、风险收益平衡。
工程设计：结构参数优化、成本 - 性能权衡分析。

特点

✅图形化编程：基于 LabVIEW 数据流，直观展示参数传递与计算流程，便于调试与维护。
✅多变量支持：可处理 3 个及以上变量的线性规划问题，扩展性强。
✅自动格式转换：支持直接输入文本形式的目标函数与约束条件，自动转换为矩阵形式，降低使用门槛。
✅异常处理：内置无可行解、无界解等异常检测，输出错误信息便于定位问题。

使用注意事项

约束条件需为线性不等式 / 等式，不支持非线性约束。
变量限制需为非负约束（t>=0），若存在自由变量需额外转换处理。
目标函数与约束条件的变量名需保持一致，避免解析错误。
大规模问题（变量 / 约束数量过多）可能存在计算效率瓶颈，需优化算法或拆分问题。
需使用 LabVIEW Full Development System 运行，不支持基础版。

与类似功能对比

表格

功能 / 工具	LabVIEW 单纯形法 VI	MATLAB linprog 函数	Python scipy.optimize.linprog
编程范式	图形化数据流	脚本 / 命令行	脚本 / 函数调用
部署方式	桌面 VI / 可执行程序	脚本 / 编译包	脚本 / 服务部署
可视化支持	强（面板 + 流程图）	弱（命令行输出）	弱（文本输出）
工程集成能力	强（可直接接入 DAQ/PLC）	中（需接口开发）	中（需 API 封装）
计算效率	中（适合中小规模）	高（优化算法）	高（成熟算法库）

实际应用案例

某电子制造企业需优化 3 种生产线（t1、t2、t3）的产能分配，目标是最大化利润：

目标函数：z = -14.14*t1 + 26.39*t2 + 35.21*t3
约束条件：
1. 原料限制：-0.53*t1 - 1.07*t2 - 0.4*t3 >= -100
2. 产能下限：t1 >= 30、t2 >= 30、t3 >= 30
3. 总产能限制：-t1 - t2 - t3 >= -180

通过本 LabVIEW VI 输入上述参数，程序自动转换为矩阵形式并执行单纯形法计算，输出最优产能分配方案t1=30、t2=90、t3=60，对应最大利润z=3242.4，帮助企业实现资源最优配置。

背景补充

线性规划是运筹学的核心分支，单纯形法是求解线性规划问题的经典算法，由 George Dantzig 于 1947 年提出。LabVIEW 作为工程领域主流的图形化编程平台，将单纯形法封装为可复用 VI，便于工程师快速集成到自动化测试、过程控制等系统中，实现实时优化决策。
