基于图莫斯的CAN UDS升级上位机-LabVIEW版本（十六）：从刷写到诊断的功能扩展

1. 引言

在前面的系列文章中，我们完成了基于图莫斯CAN工具的LabVIEW UDS升级上位机开发，实现了ECU固件刷写的完整流程。然而，UDS协议的能力远不止于刷写------它涵盖了六大功能单元、共26种诊断服务，是汽车电子领域最全面的诊断通信协议。

刷写功能只是UDS应用的一个子集。在实际的ECU开发、产线测试和售后诊断场景中，我们还需要：

读取DTC（故障码）：快速定位ECU故障
读取DID（数据标识符）：获取软件版本、硬件版本、VIN码等信息
清除DTC：故障修复后清除历史故障码
安全访问：解锁受保护的诊断服务
例程控制：执行ECU内部预定义操作（如传感器自学习、标定等）

好消息是，我们已经封装好的通信基座和UDS服务子VI可以直接复用，只需在此基础上扩展新的诊断服务即可。本文将展示如何利用现有架构，快速构建一个功能完整的UDS诊断上位机。

2. 已封装子VI的复用价值

在刷写上位机中，我们已经完成了以下核心基础设施：

2.1 通信基座：TOOMOSS_SendAndWaitResp.vi

这是所有UDS服务的"发动机"。它封装了：

CAN_UDS_Request（发送UDS请求）
CAN_UDS_Response（接收UDS响应）
超时处理与错误返回

任何新的UDS服务，只需构造对应的请求数据，调用此基座即可完成收发，无需重复编写CAN通信逻辑。

2.2 设备管理层：TOOMOSS_OpenDev(CAN).vi

提供设备句柄管理，所有诊断服务共用同一个设备句柄，无需重复打开设备。

2.3 已有的UDS服务子VI

子VI	服务	用途
TOOMOSS_SID10_RequestSession.vi	0x10	会话切换
TOOMOSS_SID27_SecurityAccess.vi	0x27	安全访问
TOOMOSS_SID2E_WriteDataByID.vi	0x2E	写入数据
TOOMOSS_SID31_RoutineControl.vi	0x31	例程控制
TOOMOSS_SID11_EcuReset.vi	0x11	ECU复位
TOOMOSS_SID28_CommunicationControl.vi	0x28	通信控制
TOOMOSS_SID85_ControlDTCSetting.vi	0x85	DTC控制

这些子VI可以直接在诊断上位机中复用，无需任何修改。

3. 需要新增的诊断服务

要构建完整的诊断上位机，还需要补充以下UDS服务：

3.1 0x22 ReadDataByIdentifier（按标识符读数据）

功能：根据DID（Data Identifier）读取ECU中存储的数据。DID是2字节的标识符，每个DID对应ECU中的特定数据。

典型应用：

0xF190：读取VIN码
0xF188：读取软件版本号
0xF187：读取硬件版本号

请求格式：

复制代码

Byte 0: SID = 0x22
Byte 1: DID_High
Byte 2: DID_Low

肯定响应格式：

复制代码

Byte 0: SID = 0x62 (0x22 + 0x40)
Byte 1: DID_High
Byte 2: DID_Low
Byte 3~N: dataRecord（读取到的数据）

示例：请求读取DID=0xF187

发送：22 F1 87
响应：62 F1 87 48 32 30 31（数据为"H201"等ASCII字符）

3.2 0x19 ReadDTCInformation（读取DTC信息）

功能：读取ECU中存储的诊断故障码（DTC）。这是UDS中最复杂但最重要的诊断服务之一，包含28个子功能。

常用子功能：

子功能	名称	用途
0x01	reportNumberOfDTCByStatusMask	读取符合特定条件的DTC数量
0x02	reportDTCByStatusMask	读取符合特定条件的DTC列表
0x06	reportDTCExtDataRecordByDTCNumber	读取指定DTC的快照/环境数据

DTC状态掩码（1字节）：

bit 0：testFailed（当前是否失败）
bit 4：confirmedDTC（是否已被确认/存储）
bit 6：warningIndicatorRequested（是否触发警告灯）

示例：

读取所有已确认的DTC数量：19 01 08
读取所有激活状态的DTC列表：19 02 01
读取指定DTC的完整环境数据：19 06 XX XX XX FF

具体的设计在下一篇**"基于图莫斯的CAN UDS诊断上位机-LabVIEW版本（十七）：TOOMOSS_SID19_ReadDTCInformation.vi-读取DTC信息"文**章介绍。

3.3 0x14 ClearDiagnosticInformation（清除DTC）

功能：清除ECU中存储的DTC。

请求格式：

复制代码

Byte 0: SID = 0x14
Byte 1: groupOfDTC_High
Byte 2: groupOfDTC_Mid
Byte 3: groupOfDTC_Low

特殊值 ：FF FF FF表示清除所有DTC

肯定响应 ：0x54

示例：清除所有DTC

发送：14 FF FF FF
响应：54

3.4 0x3E TesterPresent（待机握手）

功能：维持非默认会话状态，防止ECU因超时而自动退回默认会话。

请求格式：

复制代码

Byte 0: SID = 0x3E
Byte 1: subFunction (0x00 = 需要响应, 0x80 = 不需要响应)

典型用法 ：进入扩展会话或编程会话后，周期性发送3E 80（无需响应）保持会话活跃。

4. 诊断功能上位机界面设计

4.1 主界面布局

复制代码

┌─────────────────────────────────────────────────────────────────────┐
│  CAN UDS 诊断上位机                                               │
├─────────────────────────────────────────────────────────────────────┤
│  ┌─ 通信配置 ────────────────────────────────────────────────────┐ │
│  │  通道: [CAN1▼]  波特率: [500] Kbps                          │ │
│  │  物理ID: [0x700]  响应ID: [0x708]  设备: [已打开 ●]        │ │
│  └─────────────────────────────────────────────────────────────┘ │
│  ┌─ 诊断服务 ────────────────────────────────────────────────────┐ │
│  │  [读取DTC] [清除DTC] [读取DID] [写入DID] [安全访问] [复位] │ │
│  └─────────────────────────────────────────────────────────────┘ │
│  ┌─ 服务参数 ────────────────────────────────────────────────────┐ │
│  │  DID: [0xF190]  数据: [                  ]                   │ │
│  │  子功能: [0x02▼]  掩码: [0xFF]                              │ │
│  └─────────────────────────────────────────────────────────────┘ │
│  ┌─ 响应显示 ────────────────────────────────────────────────────┐ │
│  │  ┌─────────────────────────────────────────────────────────┐ │ │
│  │  │ [14:30:25.123] TX: 22 F1 90                            │ │ │
│  │  │ [14:30:25.456] RX: 62 F1 90 4C 56 4E 39 30 30 30 30  │ │ │
│  │  │ VIN: LVN90000                                          │ │ │
│  │  └─────────────────────────────────────────────────────────┘ │ │
│  └─────────────────────────────────────────────────────────────┘ │
│  状态栏: [就绪]                                                  │
└─────────────────────────────────────────────────────────────────────┘

4.2 功能区域说明

区域	内容	说明
通信配置	通道、波特率、物理ID、响应ID、设备状态	与刷写上位机共用
诊断服务	功能按钮	点击触发对应的UDS服务
服务参数	DID、子功能、掩码、数据等	根据所选服务动态显示
响应显示	收发日志 + 解析结果	显示原始报文和解析后的数据
状态栏	当前状态、错误信息	实时反馈

5. 诊断服务子VI实现

5.1 TOOMOSS_SID22_ReadDataByID.vi

输入参数：

控件	类型	说明
设备句柄	U32	由OpenDev返回
通道号	枚举	CAN1/CAN2
物理地址	U32	请求ID
响应地址	U32	响应ID
DID	U16	数据标识符

输出参数：

控件	类型	说明
响应数据	U8数组	读取到的数据
数据长度	I32	数据字节数
返回值	I32	0成功，-1失败
错误信息	字符串	错误描述

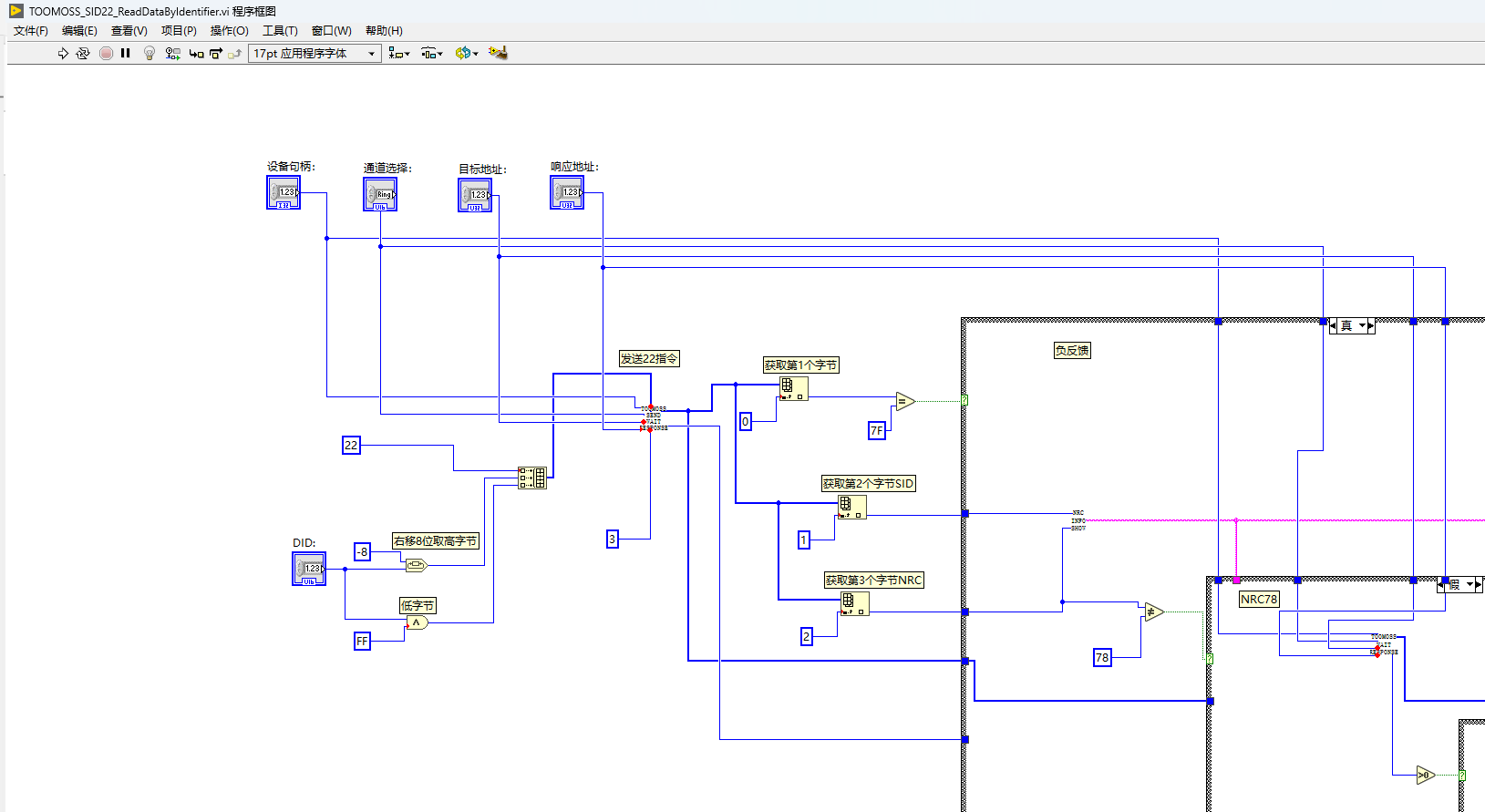

程序框图：

典型调用：读取VIN码

DID = 0xF190
发送：22 F1 90
响应：62 F1 90 4C 56 4E ...（17字节VIN码）

5.2 TOOMOSS_SID19_ReadDTC.vi

下篇文章详解

5.3 TOOMOSS_SID14_ClearDTC.vi

输入参数：

控件	类型	说明
设备句柄	U32	由OpenDev返回
通道号	枚举	CAN1/CAN2
物理地址	U32	请求ID
响应地址	U32	响应ID
DTC组	U32	3字节组标识（FF FF FF表示全部）

输出参数：

控件	类型	说明
返回值	I32	0成功，-1失败
错误信息	字符串	错误描述

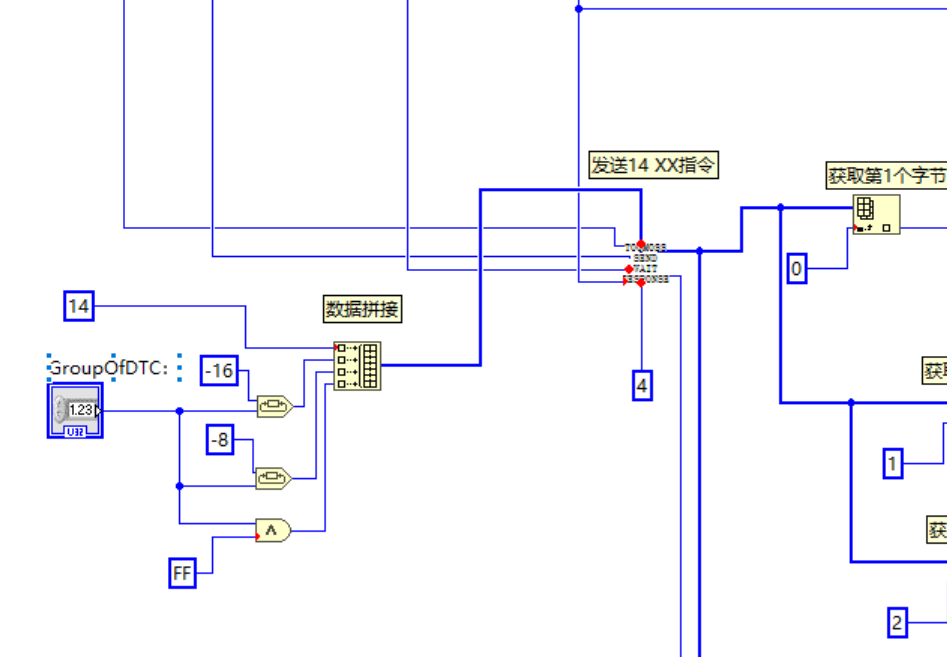

程序框图：

5.4 TOOMOSS_SID3E_TesterPresent.vi

输入参数：

控件	类型	说明
设备句柄	U32	由OpenDev返回
通道号	枚举	CAN1/CAN2
物理地址	U32	请求ID
响应地址	U32	响应ID
需要响应	布尔	True=需要响应(0x00)，False=无需响应(0x80)

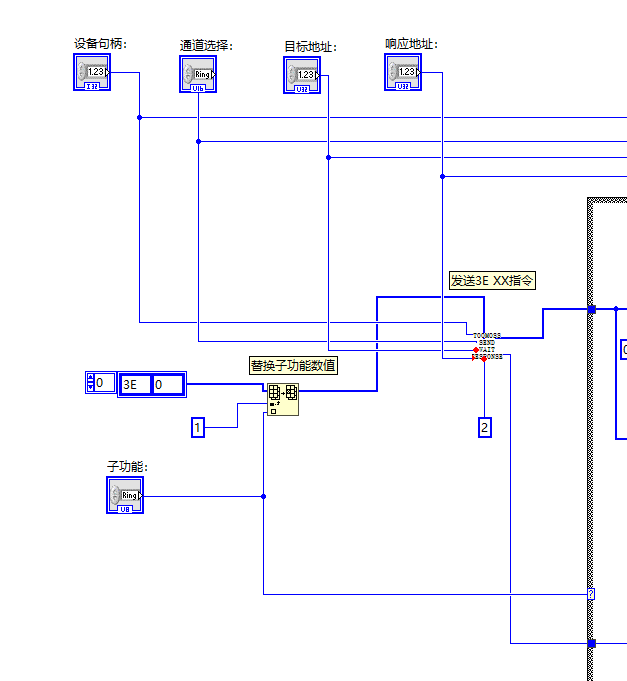

程序框图：

6. 诊断功能主VI流程编排

6.1 状态机设计

复制代码

IDLE → 选择诊断服务 → 检查设备状态 → 执行服务 → 显示结果 → IDLE

6.2 诊断服务调用示例

读取VIN码流程：

用户选择DID=0xF190
调用TOOMOSS_SID22_ReadDataByID.vi
将响应数据（17字节）显示为ASCII字符串
显示VIN码解析结果

读取DTC流程：

用户选择子功能=0x02（按状态掩码读取DTC列表）
调用TOOMOSS_SID19_ReadDTC.vi
解析响应，提取DTC列表
将3字节DTC转换为标准5字符格式
在表格中显示DTC及其状态

6.3 与刷写功能的集成

诊断功能与刷写功能可以共享：

通信层 ：同一个TOOMOSS_SendAndWaitResp.vi
设备管理：同一个设备句柄
日志系统 ：同一个LogManager.vi
主界面：通过标签页切换"诊断模式"和"刷写模式"

7. 总结

通过本系列文章搭建的UDS通信框架，我们已经具备了快速扩展诊断功能的基础：

已实现（刷写系列）	可扩展（诊断系列）
0x10 会话切换	0x22 读数据
0x27 安全访问	0x19 读DTC
0x2E 写数据	0x14 清除DTC
0x31 例程控制	0x3E 待机握手
0x34/36/37 下载	0x23 读内存
0x11 ECU复位	...更多

核心要点：

通信基座复用 ：所有新服务只需构造请求数据，调用TOOMOSS_SendAndWaitResp.vi即可
设备管理复用 ：设备句柄由TOOMOSS_OpenDev(CAN).vi统一管理
日志系统复用：所有通信自动记录到日志文件
UI框架复用：主VI的While循环+事件结构可直接扩展新的事件分支

这种架构设计的最大价值在于------投入一次基础设施建设，即可持续扩展新的诊断功能，而无需重复编写底层的CAN通信、设备管理和日志记录代码。
