stm32f103c8t6工程模板 配置成stm32f407zgt6工程模板

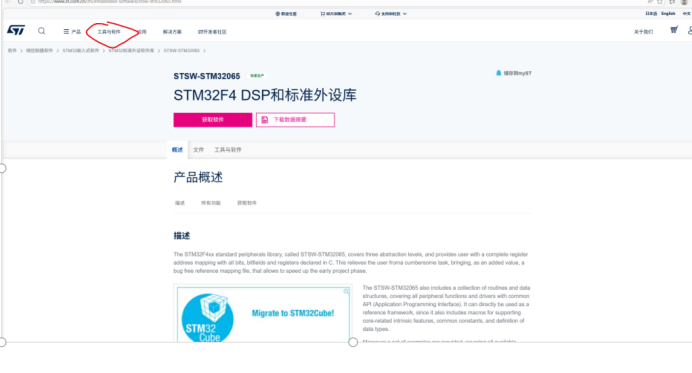

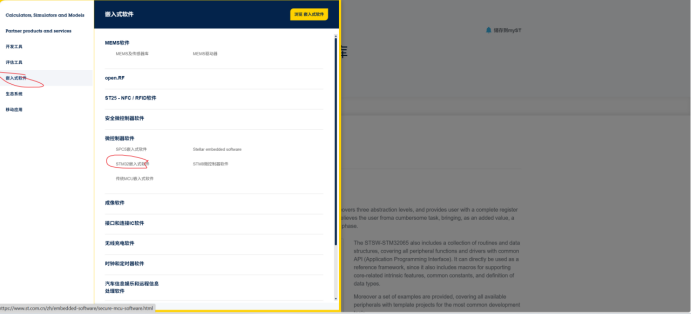

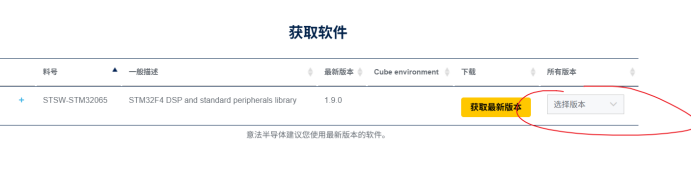

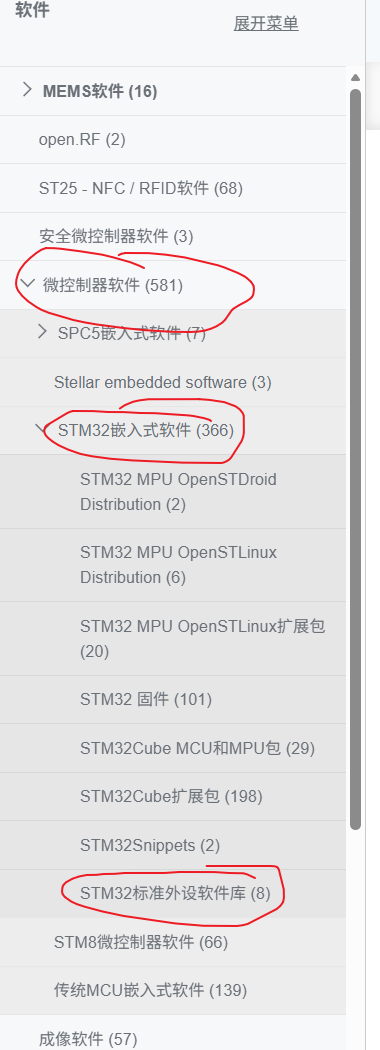

官网下载步骤

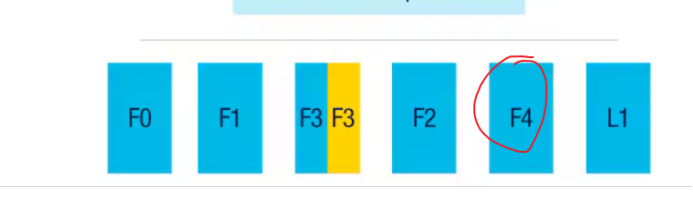

我是f4就选这个

这是连接可以直接跳转https://www.st.com.cn/zh/embedded-software/stsw-stm32065.html

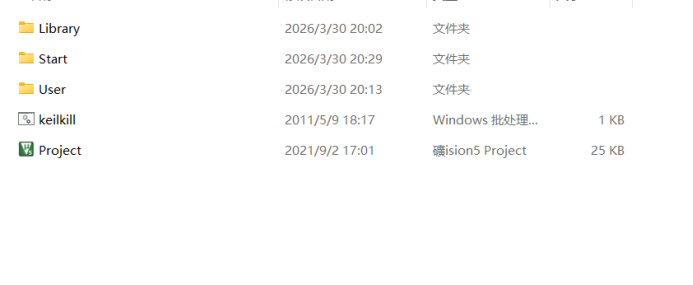

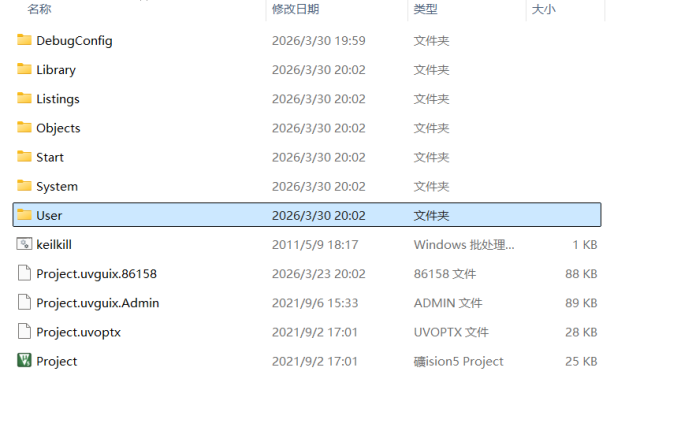

这是江科大的一个led工程文件stm32f103c8t6的芯片

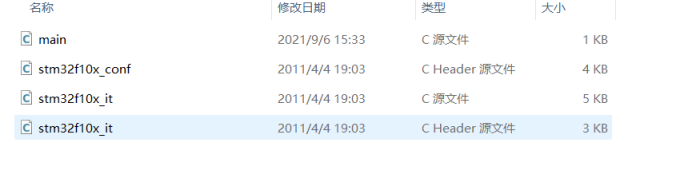

这是user文件的配置

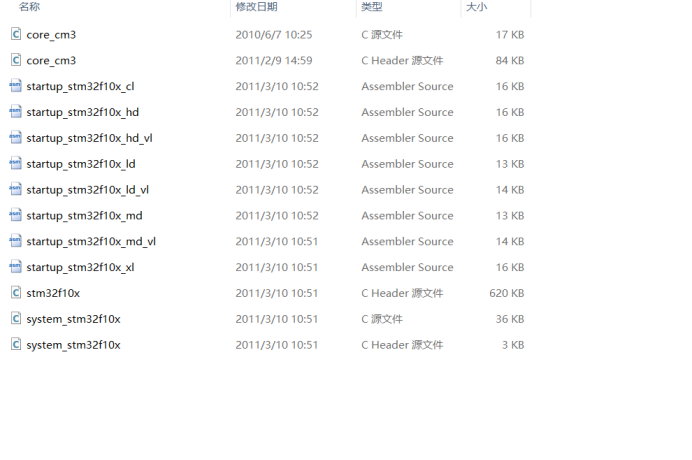

这是start文件的配置

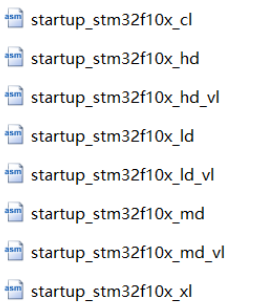

【启动文件】这些都是启动文件其实一共芯片只需要一个启动文件

【系统时钟文件】

【芯片寄存器头文件】

【内核头文件】

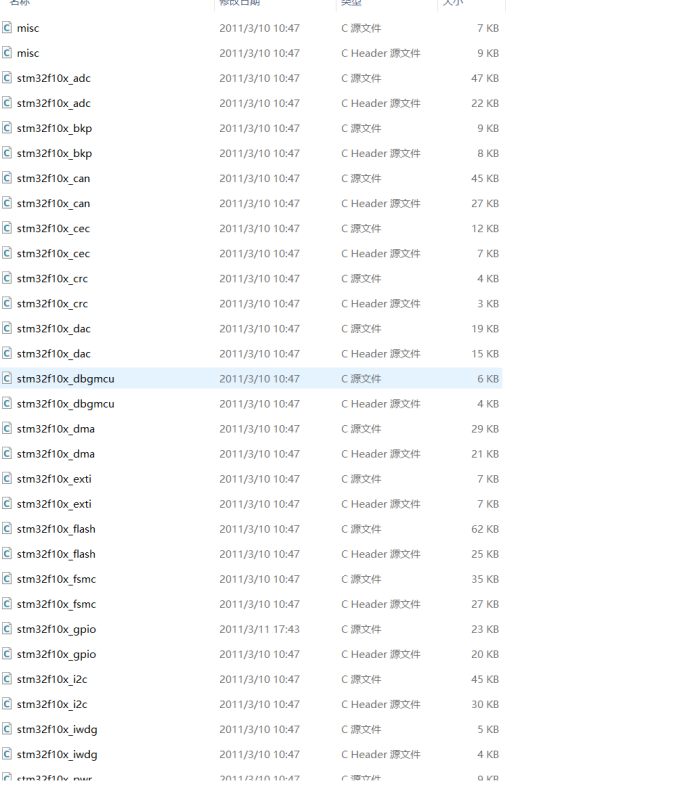

这是library

把其他不用的都先删除

先配置library

这是位置

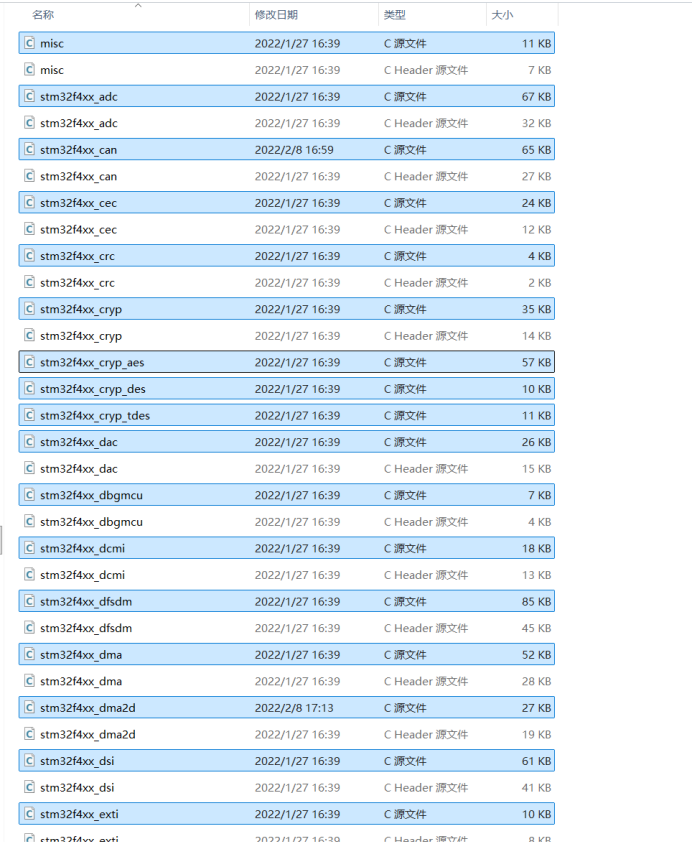

STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\STM32F4xx_StdPeriph_Driver

有两个文件夹分别是.c.h文件依据江科大的习惯我就放一起了

这是配置好的f4芯片配置

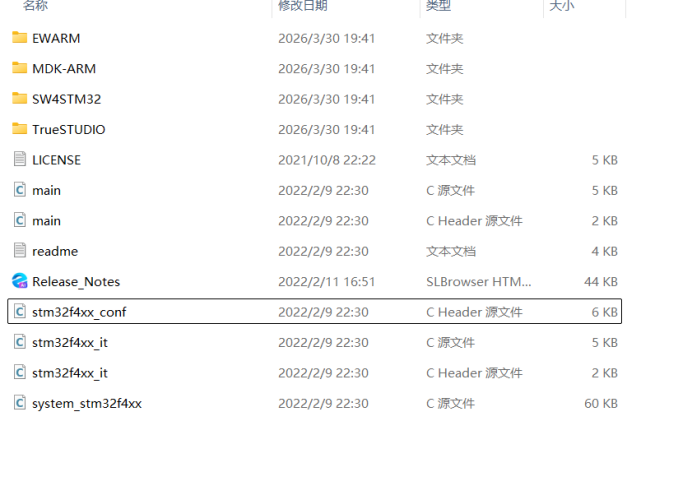

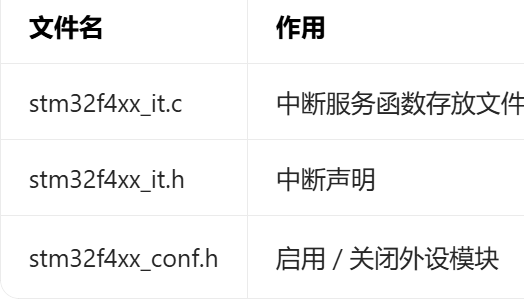

接下来配置user文件夹依据江科大习惯就是下面3个文件

这是位置

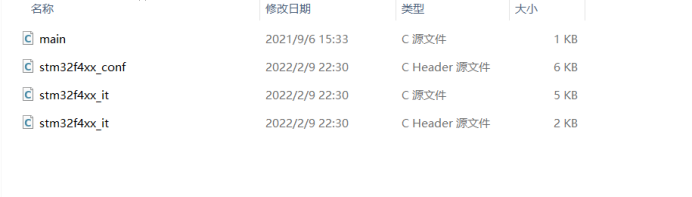

配置好是这样的

接下来配置start文件

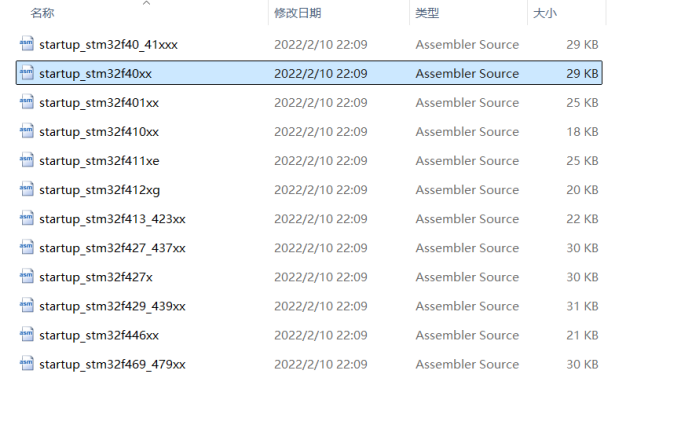

这是位置【启动文件】

找到对应芯片的启动文件 我的是f407zgt6

这是位置 两个system 【系统时钟文件】

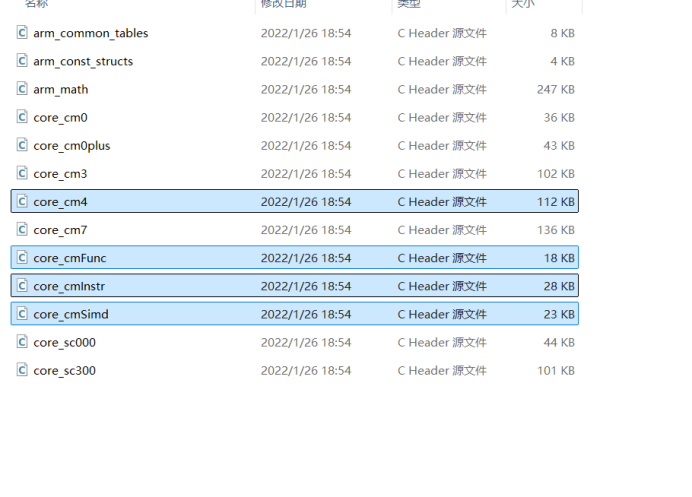

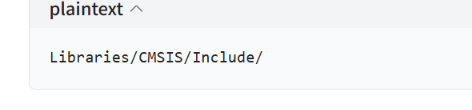

这是位置【内核头文件】有4个

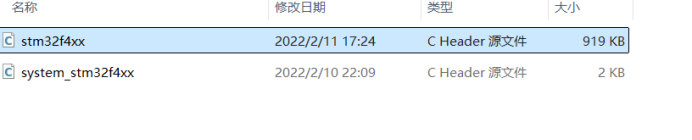

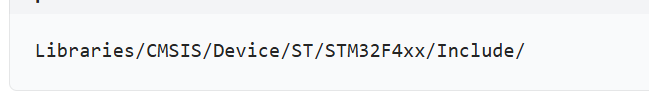

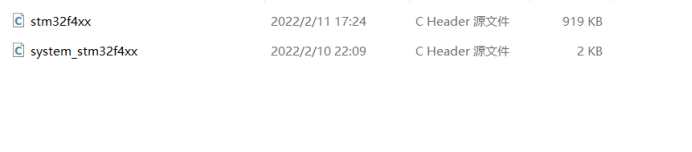

这是位置【芯片寄存器头文件】

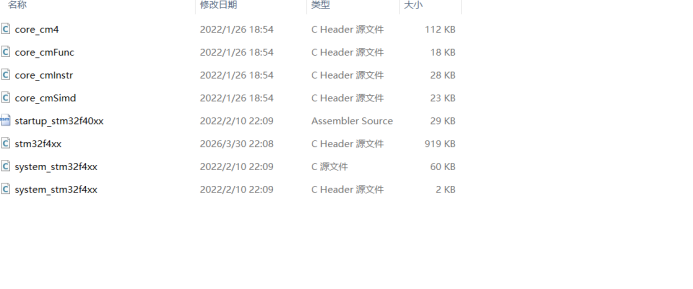

全部复制到start里面这是最后的配置

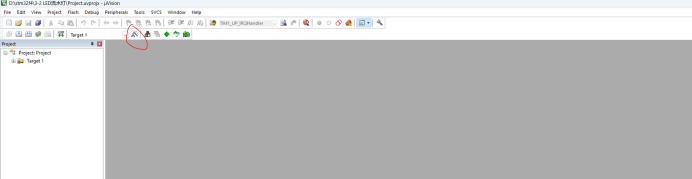

然后我们就点开keil

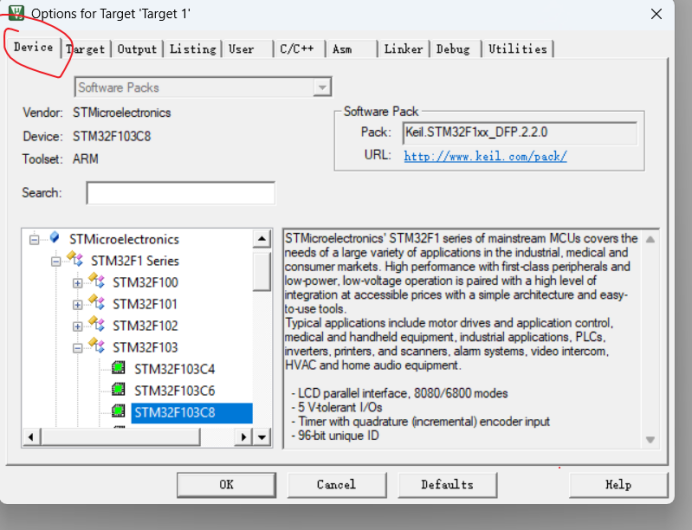

第一步配置芯片型号

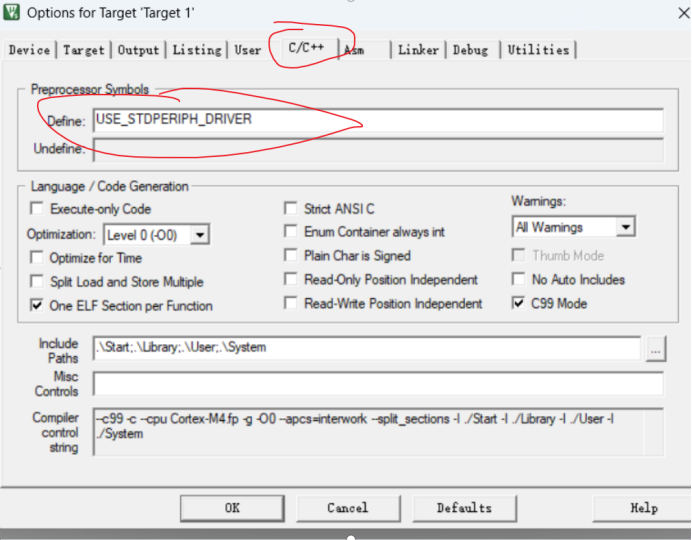

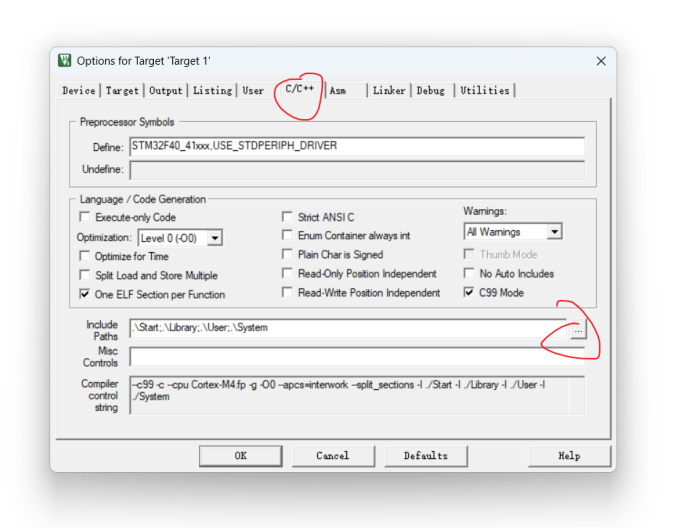

第二步 改成STM32F40_41xxx,USE_STDPERIPH_DRIVER

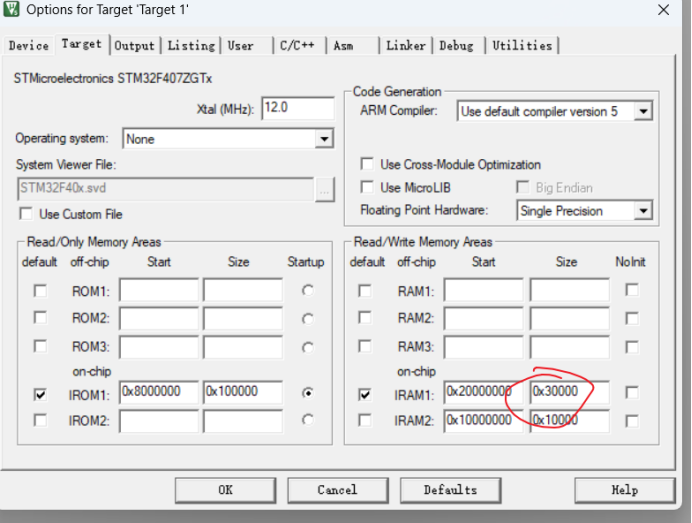

第三步 IRAm1改一下

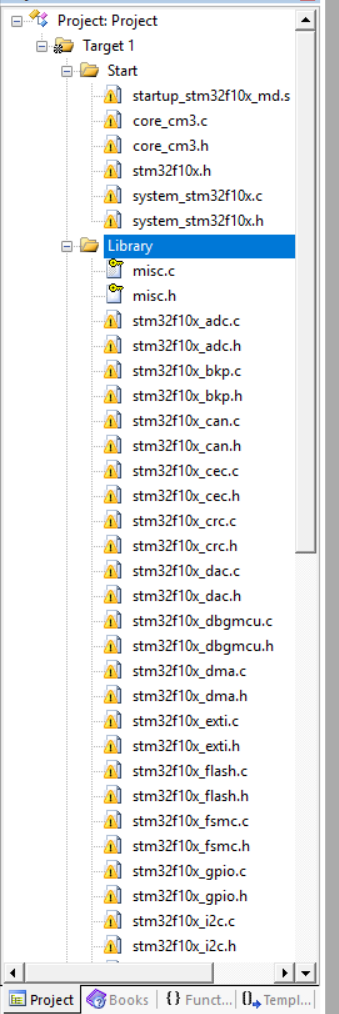

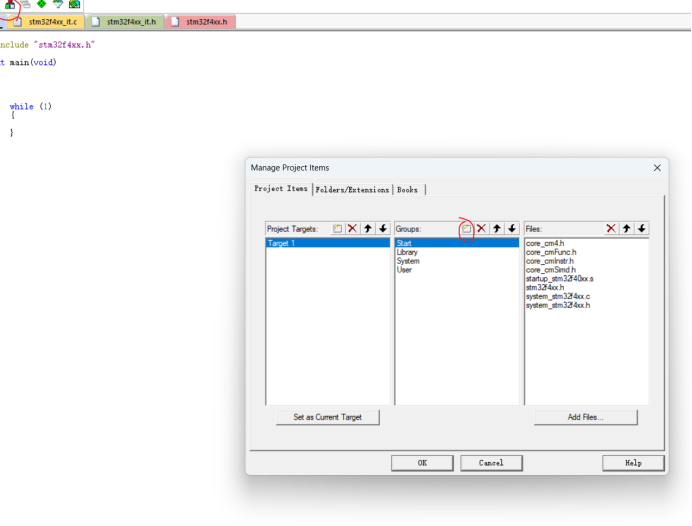

第四步把文件放进去

先把以前的删除

注意library

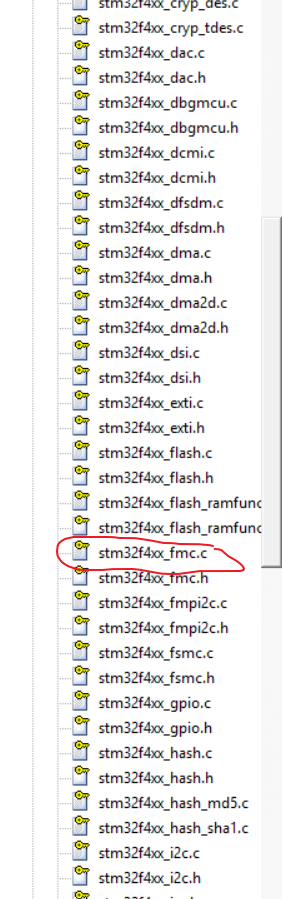

FMC (Flexible Memory Controller,灵活存储控制器)是 STM32F429/F439 等高端 F4 芯片才有的高级外设,用来驱动高速 SDRAM 等内存。

把这个移除

有这个就行

FSMC(Flexible Static Memory Controller,灵活静态存储控制器)

St官网的这个文件有bug依据下面步骤更改

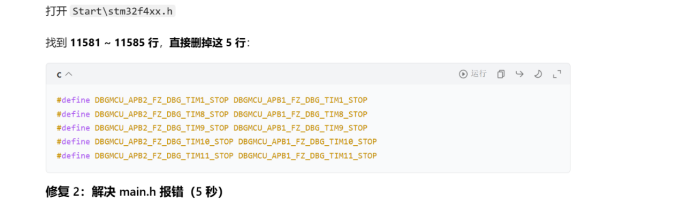

第一个bug这个要到文件夹更改

第二个bug

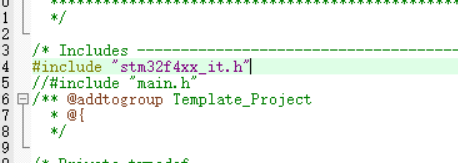

user里面的这个文件改一下注释掉

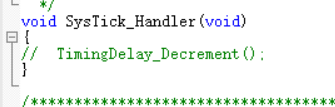

这个也注释掉也是在这个文件里面

接下来就没有问题了。就和江科大的模板基本差不多。编译一下不会出问题了记得main的头文件别用成f1的了要改成f4的

扩展

我把我之前f4的hardware的led配置来验证一下

记得添加路径很简单了就两步自己可以试试

后续需要f4的工程模板我也会放上github上我也会放上来的(过几天更新一下)
