系统移植-STM32MP1_U-Boot移植

DA02212026-03-31 13:08

文章目录

  • [1 说明及源码获取](#1 说明及源码获取)
    • [1.1 源码获取](#1.1 源码获取)
    • [1.2 安装依赖包](#1.2 安装依赖包)
    • [1.3 U-Boot源码打补丁](#1.3 U-Boot源码打补丁)
    • [1.4 修改编译配置](#1.4 修改编译配置)
    • [1.5 首次编译及创建默认配置文件](#1.5 首次编译及创建默认配置文件)
  • [2 注意事项](#2 注意事项)
  • [3 uboot移植](#3 uboot移植)
    • [3.1 创建默认配置设备树](#3.1 创建默认配置设备树)
    • [3.2 修改设备树Makefile配置项](#3.2 修改设备树Makefile配置项)
    • [3.3 修改电源管理配置](#3.3 修改电源管理配置)
    • [3.4 修改TF卡和EMMC配置](#3.4 修改TF卡和EMMC配置)
    • [3.5 网络驱动修改](#3.5 网络驱动修改)
    • [3.6 USB_OTG设备树修改](#3.6 USB_OTG设备树修改)
    • [3.7 使能boot和bootd命令](#3.7 使能boot和bootd命令)
    • [3.8 LCD驱动修改](#3.8 LCD驱动修改)
  • [4 编译及烧录](#4 编译及烧录)
    • [4.1 uboot编译](#4.1 uboot编译)
    • [4.2 uboot烧录](#4.2 uboot烧录)
      • [4.2.1 编译文件准备](#4.2.1 编译文件准备)
      • [4.2.2 使用USB烧写uboot](#4.2.2 使用USB烧写uboot)
    • [4.3 uboot运行](#4.3 uboot运行)
  • [5 uboot移植结果验证](#5 uboot移植结果验证)
  • [6 设置uboot下网络相关配置](#6 设置uboot下网络相关配置)
    • [6.1 网络配置](#6.1 网络配置)
    • [6.2 网络环境验证](#6.2 网络环境验证)

1 说明及源码获取

1.1 源码获取

使用正点原子提供的en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz。

使用如下命令解压文件：

bash 复制代码
tar -xvf en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz

目录下包含了如下文件夹：

文件夹 描述
linux-stm32mp-5.4.31-r0 linux源码，版本号为5.4.31
optee-os-stm32mp-3.9.0.r1-r0 optee系统源码，版本为3.9.0
tf-a-stm32mp-2.2.r1-r0 tf-a源码，版本号为2.2
tf-a-stm32mp-ssp-2.2.r1-r0 tf-a源码，ssp全称为secure secert provisioning，安全相关的内容
u-boot-stm32mp-2020.01-r0 uboot源码，版本号为2020.01

U-Boot使用u-boot-stm32mp-2020.01-r0文件夹内容

1.2 安装依赖包

bash 复制代码
sudo apt install libncurses5-dev bison flex

# 图形化配置界面需要库
sudo apt-get install build-essential
sudo apt-get install libncurses5-dev

1.3 U-Boot源码打补丁

将u-boot-stm32mp-2020.01-r0文件夹内容重新拷贝到一个新的文件夹中，例如/home/alientek/linux/da-mp1/da/uboot，在新的文件夹中使用如下命令打补丁：

bash 复制代码
# 在/home/alientek/linux/da-mp1/da/uboot 文件夹下打开一个终端，执行如下命令：
tar -vxf u-boot-stm32mp-2020.01-r0.tar.gz
cd u-boot-stm32mp-2020.01/
for p in `ls -1 ../*.patch`; do patch -p1 < $p; done # 打补丁

1.4 修改编译配置

主要修改Makefile文件：

  1. 添加ARCH变量；
  2. 添加CROSS_COMPILE变量。

在u-boot-stm32mp-2020.01/Makefile中修改，在文件的第265行添加如下代码。

makefile 复制代码
ARCH = arm
CROSS_COMPILE = arm-none-linux-gnueabihf-

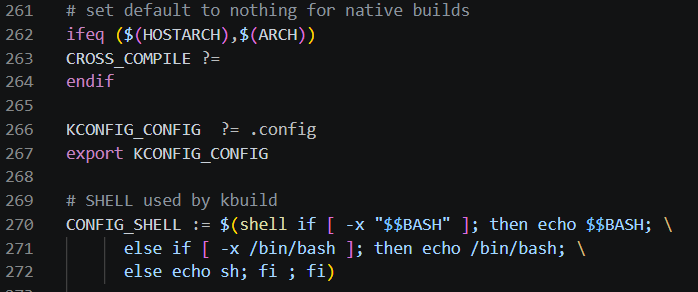

添加前内容：

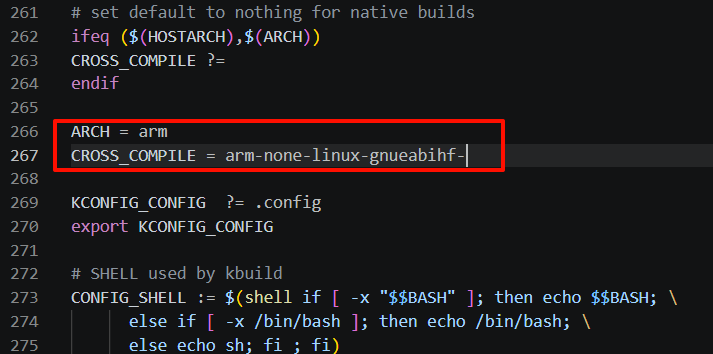

添加后内容：

1.5 首次编译及创建默认配置文件

使用如下命令进行uboot的首次编译：

bash 复制代码
cd u-boot-stm32mp-2020.01/
make stm32mp15_trusted_defconfig

上述命令中make stm32mp15_trusted_defconfig，使用默认配置文件配置以下uboot，使用如下命令复制一个该文件，并重命名为stm32mp15_da_trusted_defconfig，作为编译时的配置文件

bash 复制代码
cd u-boot-stm32mp-2020.01/
cd configs/

cp stm32mp15_trusted_defconfig stm32mp15_da_trusted_defconfig
make stm32mp15_da_trusted_defconfig

执行如下命令进行编译

bash 复制代码
make DEVICE_TREE=stm32mp157d-ev1 all -j8

2 注意事项

uboot移植涉及修改内容较多，为避免最后结果不符合预期，建议可以在有效修改后分步骤编译运行，查看结果，可以提高最后结果的正确性。

3 uboot移植

uboot的移植并不是说完完全全的从零开始将uboot移植到现在所使用的开发板或者开发平台上。这样的移植方式基本是不可能的实现的，这个工作一般是半导体厂商做的，半导体厂商负责将uboot移植到他们的芯片上，因此半导体厂商都会自己做一个开发板，这个开发板就叫做原厂开发板，比如学习STM32的时候听说过的discover开发板就是ST自己做的。半导体厂商将uboot移植到自己的原厂开发板上，测试好以后就会将这个uboot发布出去，这就是大家常说的原厂BSP包。

一般做产品的时候就会参考原厂的开发板做硬件，然后在原厂提供的BSP包上做修改，将uboot或者linux kernel移植到硬件上。这就是uboot移植的一般流程：

  1. 在uboot中找到参考的开发平台，一般是原厂的开发板；
  2. 参考原厂开发板移植uboot到使用的开发板上。

正点原子STM32MP157开发板参考的是ST官方的STM32MP157EVK开发板做的硬件，因此在移植uboot的时候就可以将ST官方的STM32MP157EVK开发板为蓝本。

3.1 创建默认配置设备树

bash 复制代码
cd u-boot-stm32mp-2020.01/

cd arch/arm/dts/

cp stm32mp157d-ed1.dts stm32mp157d-da.dts
cp stm32mp15xx-edx.dtsi stm32mp157d-da.dtsi
cp stm32mp157a-ed1-u-boot.dtsi stm32mp157d-da-u-boot.dtsi

打开stm32mp157d-da.dts文件，修改如下内容：

  1. 修改#include "stm32mp15xx-edx.dtsi"头文件引用为#include "stm32mp157d-da.dtsi"
  2. 修改/节点下的compatible属性值为"st,stm32mp157d-da", "st,stm32mp157"。

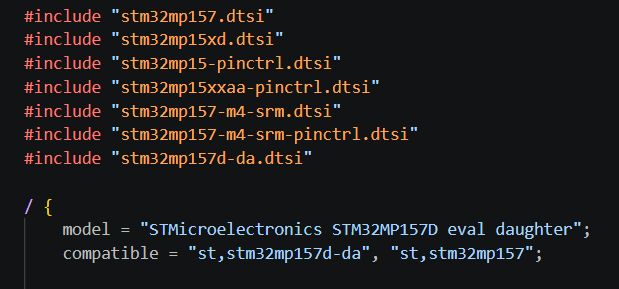

如下所示：

3.2 修改设备树Makefile配置项

修改u-boot-stm32mp-2020.01/arch/arm/dts/Makefile文件，修改内容如下：

  1. 在dtb-$(CONFIG_STM32MP15x)配置项中添加stm32mp157d-da.dtb。

修改后的内容为：

makefile 复制代码
dtb-$(CONFIG_STM32MP15x) += \
	stm32mp157a-avenger96.dtb \
	stm32mp157a-dk1.dtb \
	stm32mp157a-ed1.dtb \
	stm32mp157a-ev1.dtb \
	stm32mp157c-dk2.dtb \
	stm32mp157c-ed1.dtb \
	stm32mp157c-ev1.dtb \
	stm32mp157d-dk1.dtb \
	stm32mp157d-ed1.dtb \
	stm32mp157d-ev1.dtb \
	stm32mp157f-dk2.dtb \
	stm32mp157f-ed1.dtb \
	stm32mp157f-ev1.dtb \
	stm32mp15xx-dhcom-pdk2.dtb	\
	stm32mp157d-da.dtb

3.3 修改电源管理配置

打开stm32mp157d-da-u-boot.dtsi文件，修改如下内容：

  1. 删除/节点下config节点下的st,fastboot-gpios和st,stm32prog-gpios属性；
  2. 删除/节点下led节点下的red节点；
  3. 删除pmic节点。

修改前内容（文件部分内容，只涉及修改部分）：

d 复制代码
// SPDX-License-Identifier: GPL-2.0+ OR BSD-3-Clause
/*
 * Copyright : STMicroelectronics 2018
 */

#include <dt-bindings/clock/stm32mp1-clksrc.h>
#include "stm32mp15-u-boot.dtsi"
#include "stm32mp15-ddr3-2x4Gb-1066-binG.dtsi"

/ {
	aliases {
		i2c3 = &i2c4;
		mmc0 = &sdmmc1;
		mmc1 = &sdmmc2;
	};

	config {
		u-boot,boot-led = "heartbeat";
		u-boot,error-led = "error";
		u-boot,mmc-env-partition = "ssbl";
		st,fastboot-gpios = <&gpioa 13 GPIO_ACTIVE_LOW>;
		st,stm32prog-gpios = <&gpioa 14 GPIO_ACTIVE_LOW>;
	};

	led {
		red {
			label = "error";
			gpios = <&gpioa 13 GPIO_ACTIVE_LOW>;
			default-state = "off";
			status = "okay";
		};
	};
};

#ifndef CONFIG_STM32MP1_TRUSTED
&clk_hse {
	st,digbypass;
};

&i2c4 {
	u-boot,dm-pre-reloc;
};

&i2c4_pins_a {
	u-boot,dm-pre-reloc;
	pins {
		u-boot,dm-pre-reloc;
	};
};

&pmic {
	u-boot,dm-pre-reloc;
};

修改后内容（文件部分内容，只涉及修改部分）；

d 复制代码
// SPDX-License-Identifier: GPL-2.0+ OR BSD-3-Clause
/*
 * Copyright : STMicroelectronics 2018
 */

#include <dt-bindings/clock/stm32mp1-clksrc.h>
#include "stm32mp15-u-boot.dtsi"
#include "stm32mp15-ddr3-2x4Gb-1066-binG.dtsi"

/ {
	aliases {
		i2c3 = &i2c4;
		mmc0 = &sdmmc1;
		mmc1 = &sdmmc2;
	};

	config {
		u-boot,boot-led = "heartbeat";
		u-boot,error-led = "error";
		u-boot,mmc-env-partition = "ssbl";
	};

	led {
	};
};

#ifndef CONFIG_STM32MP1_TRUSTED
&clk_hse {
	st,digbypass;
};

&i2c4 {
	u-boot,dm-pre-reloc;
};

&i2c4_pins_a {
	u-boot,dm-pre-reloc;
	pins {
		u-boot,dm-pre-reloc;
	};
};

打开stm32mp157d-da.dtsi文件，修改如下内容：

  1. 删除dac节点；
  2. 删除adc节点；
  3. 删除i2c4节点；
  4. 删除led节点；
  5. 删除sd_switch节点；
  6. 在/节点下添加电源信息节点，分别为vddcore、v3v3、vdd、vdd_usb、v1v8_audio。

需要添加的vddcore、v3v3、vdd、vdd_usb、v1v8_audio节点内容如下：

d 复制代码
	vddcore: regulator-vddcore {
		compatible = "regulator-fixed";
		regulator-name = "vddcore";
		regulator-min-microvolt = <1200000>;
		regulator-max-microvolt = <1350000>;
		regulator-always-on;
		regulator-boot-on;
	};

	v3v3: regulator-3p3v {
		compatible = "regulator-fixed";
		regulator-name = "v3v3";
		regulator-min-microvolt = <3300000>;
		regulator-max-microvolt = <3300000>;
		regulator-always-on;
		regulator-boot-on;
	};

	v1v8_audio: regulator-v1v8-audio {
		compatible = "regulator-fixed";
		regulator-name = "v1v8_audio";
		regulator-min-microvolt = <1800000>;
		regulator-max-microvolt = <1800000>;
		regulator-always-on;
		regulator-boot-on;
	};

	vdd: regulator-vdd {
		compatible = "regulator-fixed";
		regulator-name = "vdd";
		regulator-min-microvolt = <3300000>;
		regulator-max-microvolt = <3300000>;
		regulator-always-on;
		regulator-boot-on;
	};

	vdd_usb: regulator-vdd-usb {
		compatible = "regulator-fixed";
		regulator-name = "vdd_usb";
		regulator-min-microvolt = <3300000>;
		regulator-max-microvolt = <3300000>;
		regulator-always-on;
		regulator-boot-on;
	};

内容较多，不再给出修改前后的文件内容，按照修改步骤修改即可。可下载资源，其中有一个uboot的压缩包，内容是本章移植的所有内容源码，含编译文件。

3.4 修改TF卡和EMMC配置

打开stm32mp157d-da.dtsi文件，修改如下内容：

  1. 修改sdmmc1节点和sdmmc2节点。

修改前内容：

d 复制代码
&sdmmc1 {
	pinctrl-names = "default", "opendrain", "sleep";
	pinctrl-0 = <&sdmmc1_b4_pins_a &sdmmc1_dir_pins_a>;
	pinctrl-1 = <&sdmmc1_b4_od_pins_a &sdmmc1_dir_pins_a>;
	pinctrl-2 = <&sdmmc1_b4_sleep_pins_a &sdmmc1_dir_sleep_pins_a>;
	cd-gpios = <&gpiog 1 (GPIO_ACTIVE_LOW | GPIO_PULL_UP)>;
	disable-wp;
	st,sig-dir;
	st,neg-edge;
	st,use-ckin;
	bus-width = <4>;
	vmmc-supply = <&vdd_sd>;
	vqmmc-supply = <&sd_switch>;
	sd-uhs-sdr12;
	sd-uhs-sdr25;
	sd-uhs-sdr50;
	sd-uhs-ddr50;
	sd-uhs-sdr104;
	status = "okay";
};

&sdmmc2 {
	pinctrl-names = "default", "opendrain", "sleep";
	pinctrl-0 = <&sdmmc2_b4_pins_a &sdmmc2_d47_pins_a>;
	pinctrl-1 = <&sdmmc2_b4_od_pins_a &sdmmc2_d47_pins_a>;
	pinctrl-2 = <&sdmmc2_b4_sleep_pins_a &sdmmc2_d47_sleep_pins_a>;
	non-removable;
	no-sd;
	no-sdio;
	st,neg-edge;
	bus-width = <8>;
	vmmc-supply = <&v3v3>;
	vqmmc-supply = <&vdd>;
	mmc-ddr-3_3v;
	status = "okay";
};

修改后内容：

d 复制代码
&sdmmc1 {
	pinctrl-names = "default", "opendrain", "sleep";
	pinctrl-0 = <&sdmmc1_b4_pins_a>;
	pinctrl-1 = <&sdmmc1_b4_od_pins_a>;
	pinctrl-2 = <&sdmmc1_b4_sleep_pins_a>;
	st,neg-edge;
	broken-cd;
	bus-width = <4>;
	vmmc-supply = <&v3v3>;
	status = "okay";
	};

&sdmmc2 {
	pinctrl-names = "default", "opendrain", "sleep";
	pinctrl-0 = <&sdmmc2_b4_pins_a &sdmmc2_d47_pins_a>;
	pinctrl-1 = <&sdmmc2_b4_od_pins_a &sdmmc2_d47_pins_a>;
	pinctrl-2 = <&sdmmc2_b4_sleep_pins_a &sdmmc2_d47_sleep_pins_a>;
	non-removable;
	st,neg-edge;
	bus-width = <8>;
	vmmc-supply = <&v3v3>;
	keep-power-in-suspend;
	status = "okay";
};

3.5 网络驱动修改

打开stm32mp157d-da.dtsi文件，修改如下内容：

  1. 添加ethernet0节点。

ethernet0节点内容如下：

d 复制代码
&ethernet0 {
	status = "okay";
	pinctrl-0 = <&ethernet0_rgmii_pins_a>;
	pinctrl-1 = <&ethernet0_rgmii_pins_sleep_a>;
	pinctrl-names = "default", "sleep";
	phy-mode = "rgmii-id";
	max-speed = <1000>;
	phy-handle = <&phy0>;

	mdio0 {
		#address-cells = <1>;
		#size-cells = <0>;
		compatible = "snps,dwmac-mdio";
		phy0: ethernet-phy@0 {
			reg = <0>;
		};
	};
};

正点原子V1.3及以后版本的核心板开始将网络PHY芯片更换为了国产裕太电子的YT8511所以需要修改一下驱动。使用提供的资源目录/yt8511/phy.c替换掉u-boot-stm32mp-2020.01/drivers/net/phy/phy.c文件即可。

资源需要在此处下载。

3.6 USB_OTG设备树修改

打开stm32mp157d-da.dtsi文件，修改如下内容：

  1. 在/节点下，添加usb_phy_tuning节点；
  2. 添加i2c1节点及在i2c1节点下添加stusb1600节点；
  3. 修改usbotg_hs节点；
  4. 添加usbh_ehci节点；
  5. 添加usbphyc节点。

usb_phy_tuning节点内容如下：

d 复制代码
usb_phy_tuning: usb-phy-tuning {
	st,hs-dc-level = <2>;
	st,fs-rftime-tuning;
	st,hs-rftime-reduction;
	st,hs-current-trim = <15>;
	st,hs-impedance-trim = <1>;
	st,squelch-level = <3>;
	st,hs-rx-offset = <2>;
	st,no-lsfs-sc;
};

i2c1节点内容如下：

d 复制代码
&i2c1 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&i2c1_pins_b>;
	pinctrl-1 = <&i2c1_pins_sleep_b>;
	i2c-scl-rising-time-ns = <100>;
	i2c-scl-falling-time-ns = <7>;
	status = "okay";
	/delete-property/dmas;
	/delete-property/dma-names;

	stusb1600@28 {
		compatible = "st,stusb1600";
		reg = <0x28>;
		interrupts = <2 IRQ_TYPE_EDGE_FALLING>;
		interrupt-parent = <&gpiog>;
		pinctrl-names = "default";
		pinctrl-0 = <&stusb1600_pins_a>;
		status = "okay";
		vdd-supply = <&vin>;

		connector {
			compatible = "usb-c-connector";
			label = "USB-C";
			power-role = "dual";
			power-opmode = "default";

			port {
				con_usbotg_hs_ep: endpoint {
					remote-endpoint = <&usbotg_hs_ep>;
				};
			};
		};
	};
};

usbotg_hs修改后节点内容如下：

d 复制代码
&usbotg_hs {
	phys = <&usbphyc_port1 0>;
	phy-names = "usb2-phy";
	usb-role-switch;
	status = "okay";

	port {
		usbotg_hs_ep: endpoint {
			remote-endpoint = <&con_usbotg_hs_ep>;
		};
	};
};

usbh_ehci节点内容如下：

d 复制代码
&usbh_ehci {
	phys = <&usbphyc_port0>;
	status = "okay";
};

usbphyc节点内容如下：

d 复制代码
&usbphyc {
	status = "okay";
};

打开stm32mp157d-da-u-boot.dtsi文件，修改如下内容：

  1. 添加usbotg_hs节点。

usbotg_hs节点内容如下：

d 复制代码
&usbotg_hs {
	u-boot,force-b-session-valid;
	hnp-srp-disable;
	/* TEMP: force peripheral for USB OTG */
	dr_mode = "peripheral";
};

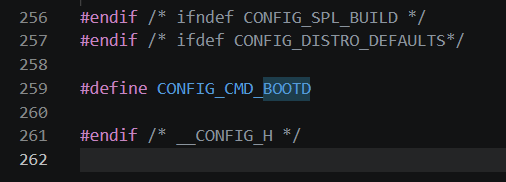

3.7 使能boot和bootd命令

ST官方uboot默认没有使能boot和bootd这两个命令，命令实现源文件为cmd/bootm.c，内容如下：

d 复制代码
/*******************************************************************/
/* bootd - boot default image */
/*******************************************************************/
#if defined(CONFIG_CMD_BOOTD)
int do_bootd(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{
	return run_command(env_get("bootcmd"), flag);
}

U_BOOT_CMD(
	boot,	1,	1,	do_bootd,
	"boot default, i.e., run 'bootcmd'",
	""
);

/* keep old command name "bootd" for backward compatibility */
U_BOOT_CMD(
	bootd, 1,	1,	do_bootd,
	"boot default, i.e., run 'bootcmd'",
	""
);

#endif

分析文件，boot和bootd命令由CONFIG_CMD_BOOTD宏定义决定是否编译进uboot中，在include/configs/stm32mp1.h中添加CONFIG_CMD_BOOTD宏定义。

如下所示：

3.8 LCD驱动修改

打开stm32mp157d-da.dts文件，修改如下内容：

  1. 在/节点下添加panel_backlight节点；
  2. 在/节点下添加panel_rgb节点；
  3. 添加ltdc节点。

panel_backlight节点内容如下：

d 复制代码
panel_backlight: panel-backlight {
	compatible = "gpio-backlight";
	gpios = <&gpiod 13 GPIO_ACTIVE_HIGH>;
	default-on;
	status = "okay";
};

panel_rgb节点内容如下：

d 复制代码
	panel_rgb: panel-rgb {
		compatible = "simple-panel";
		pinctrl-names = "default", "sleep";
		pinctrl-0 = <&ltdc_pins_b>;
		pinctrl-1 = <&ltdc_pins_sleep_b>;
		backlight = <&panel_backlight>;
		status = "okay";

		port {
			panel_in_rgb: endpoint {
				remote-endpoint = <&ltdc_ep0_out>;
			};
		};

		display-timings {
			native-mode = <&timing0>; /* 时序信息 */
			timing0: timing0 {
				clock-frequency = <51200000>; /* LCD 像素时钟，单位 Hz */
				hactive = <1024>; /* LCD X 轴像素个数 */
				vactive = <600>; /* LCD Y 轴像素个数 */
				hfront-porch = <160>; /* LCD hfp 参数 */
				hback-porch = <140>; /* LCD hbp 参数 */
				hsync-len = <20>; /* LCD hspw 参数 */
				vback-porch = <20>; /* LCD vbp 参数 */
				vfront-porch = <12>; /* LCD vfp 参数 */
				vsync-len = <3>; /* LCD vspw 参数 */
			};
		};
	};

ltdc节点内容如下：

d 复制代码
&ltdc {
	status = "okay";
	pinctrl-names = "default";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		ltdc_ep0_out: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&panel_in_rgb>;
		};
	};
};

4 编译及烧录

4.1 uboot编译

使用如下命令编译：

bash 复制代码
cd u-boot-stm32mp-2020.01/

make DEVICE_TREE=stm32mp157d-da all -j8

# 结束后会在 u-boot-stm32mp-2020.01 源码目录中生成 u-boot.stm32 文件，这个文件就是需要烧录的文件。

将编译产生的u-boot.stm32文件传输到win系统中，便于后续烧录

4.2 uboot烧录

4.2.1 编译文件准备

将编译生成的u-boot.stm32、tf-a-stm32mp157d-da-trusted.stm32和tf-a-stm32mp157d-da-serialboot.stm32文件（其中tf-a-stm32mp157d-da-trusted.stm32和tf-a-stm32mp157d-da-serialboot.stm32使用已经编译好的），统一放入文件夹中，例如：da-images文件夹。在da-images文件夹中添加da.tsv文件；文件内容如下所示：

tex 复制代码
#Opt	Id	Name	Type	Device	Offset	Binary
-	0x01	fsbl1-boot	Binary	none	0x0	tf-a-stm32mp157d-da-serialboot.stm32
-	0x03	ssbl-boot	Binary	none	0x0	u-boot.stm32
P	0x04	fsbl1	Binary	mmc1	boot1	tf-a-stm32mp157d-da-trusted.stm32
P	0x05	fsbl2	Binary	mmc1	boot2	tf-a-stm32mp157d-da-trusted.stm32
P	0x06	ssbl	Binary	mmc1	0x00080000	u-boot.stm32

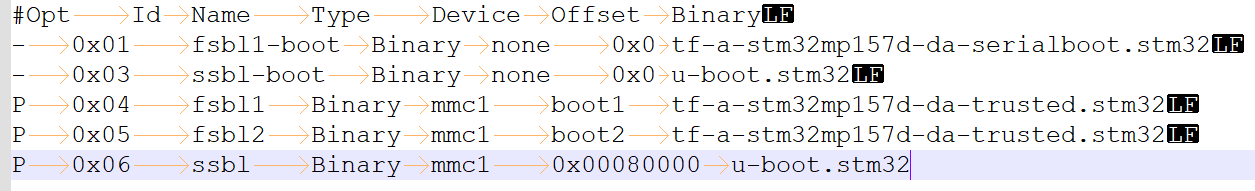

文件内容格式要严格遵循下图：

tsv语法要求只能用TAB键，不能用空格！以#开头为注释。

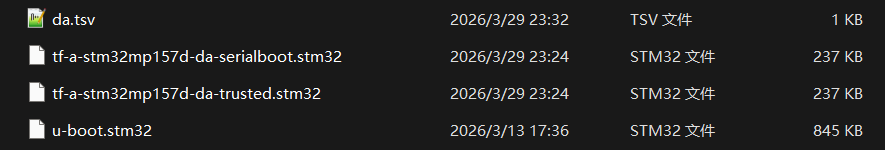

最终da-images文件夹中的内容如下：

使用STM32CubeProgrammer采用USB的方式烧写至开发板中，也就是USB_OTG口来烧写系统。

4.2.2 使用USB烧写uboot

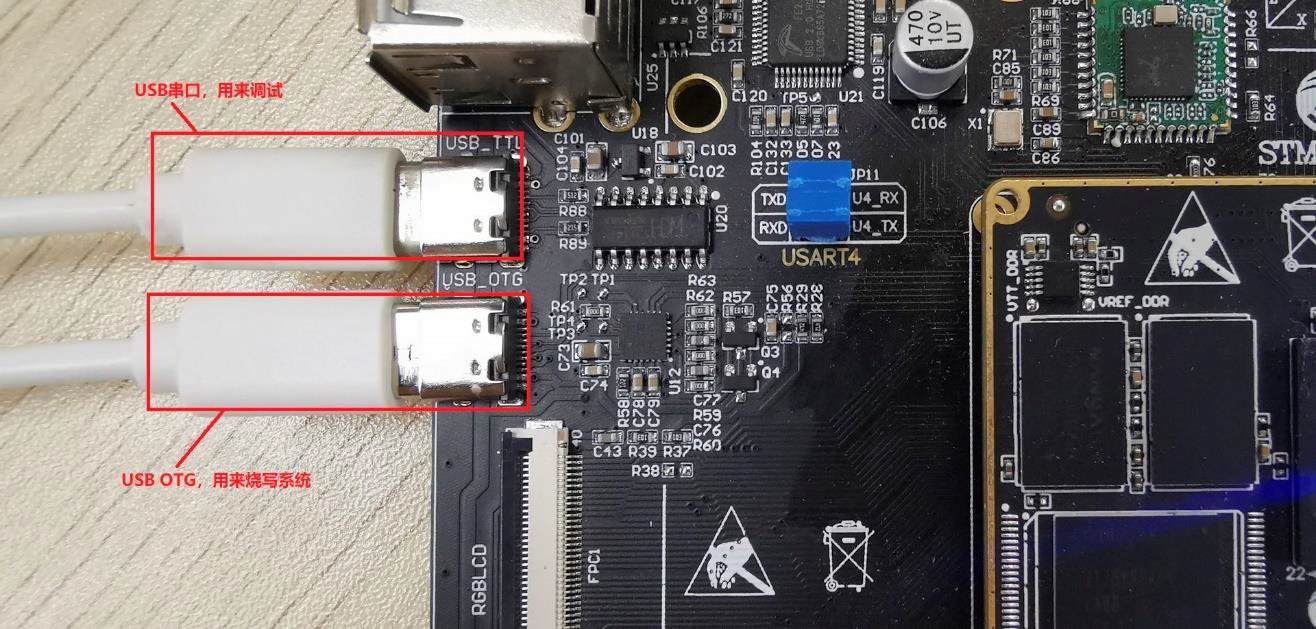

通过USBType-C线将开发板的USB_OTG和USB_TTL连接到电脑上。

设置开发板拨码开关，设置为000，也就是从USB启动，然后复位开发板。

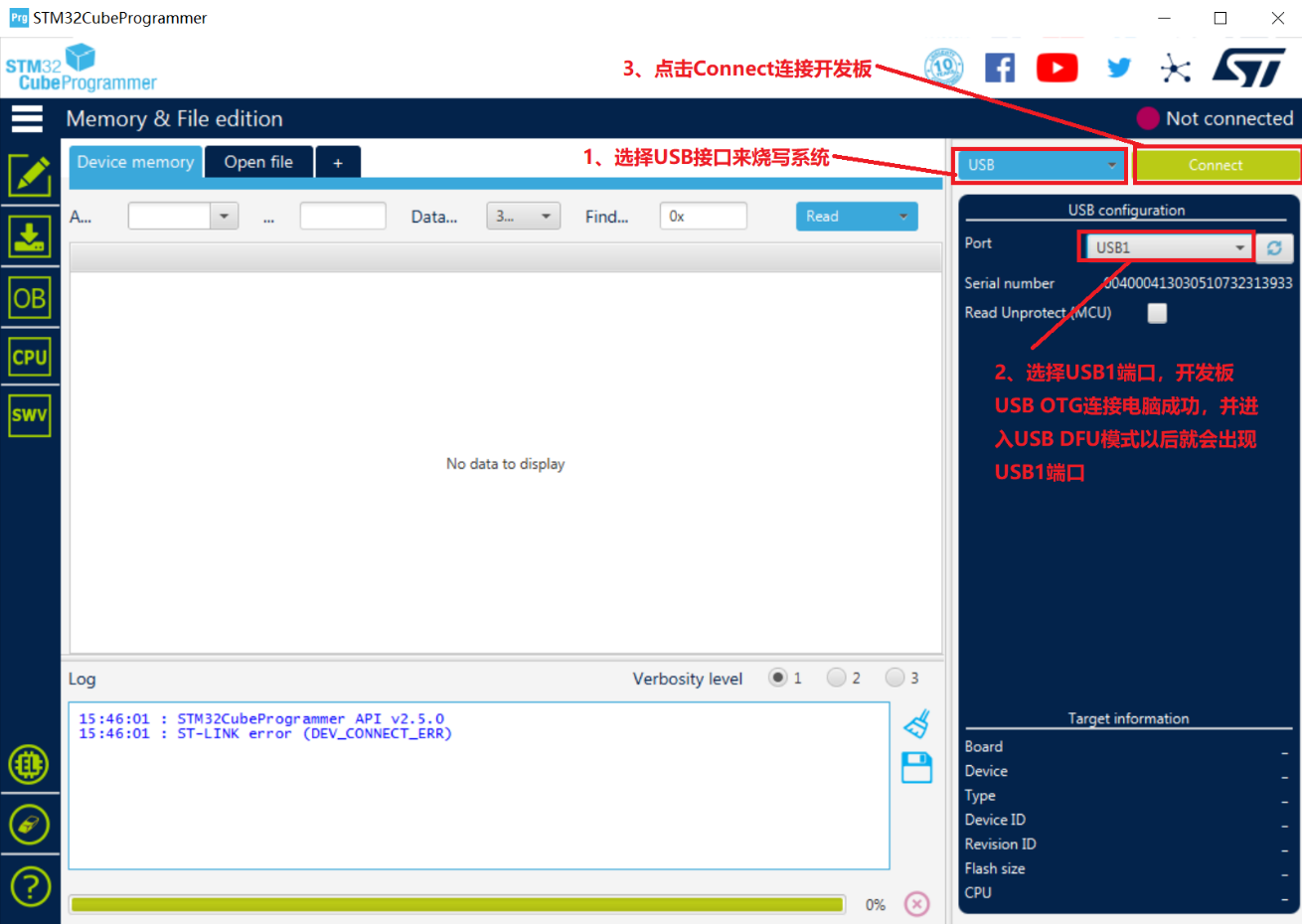

打开STM32CubeProgrammer，选择USB连接方式，Port选择USB1。

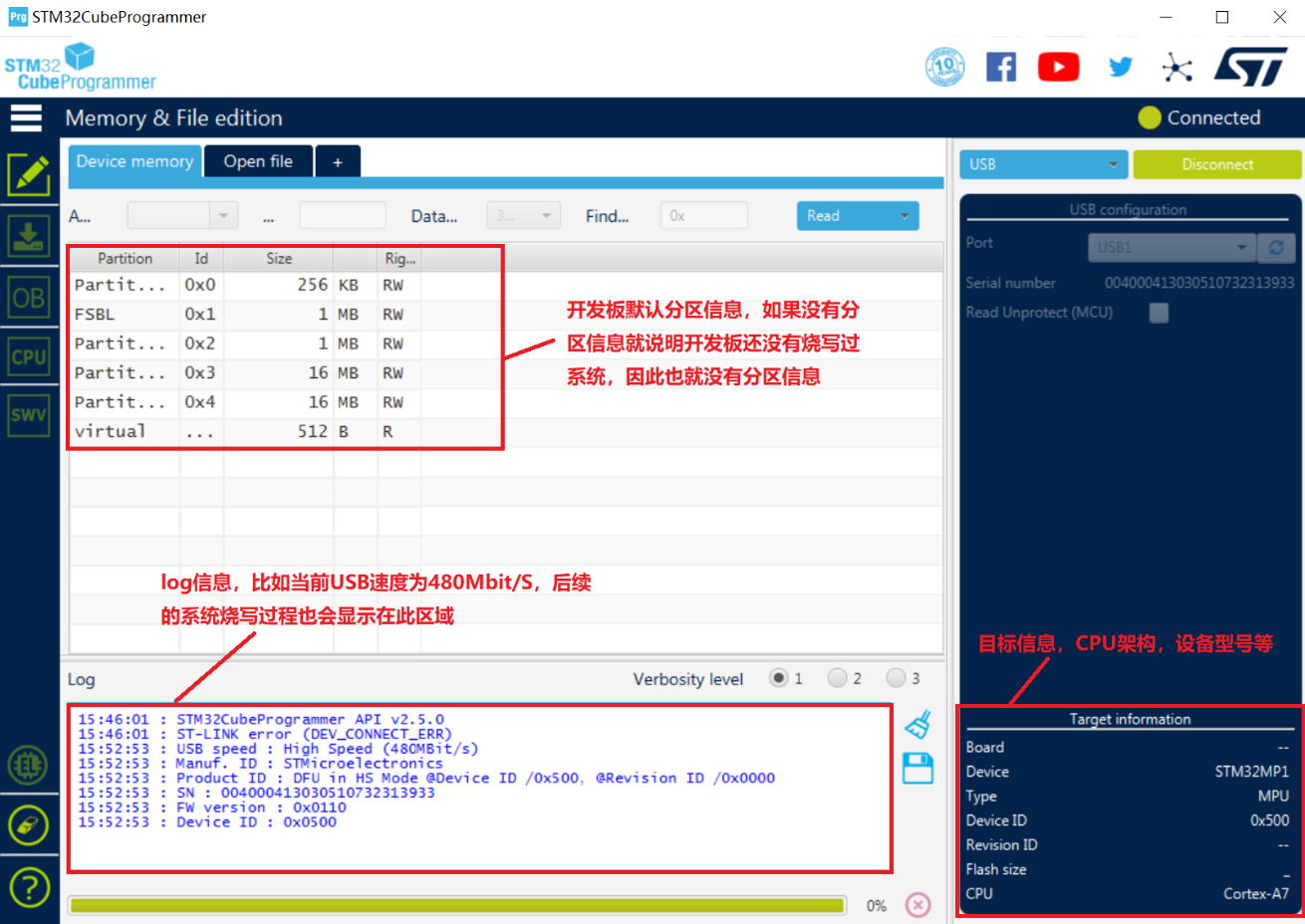

USB设置好以后点击右上角的"Connect"来连接开发板，连接成功以后左下角的log区域就会输出一些信息，右侧中间的数据区域也会显示开发板默认的分区情况，右下角会显示目标板信息，如图所示：

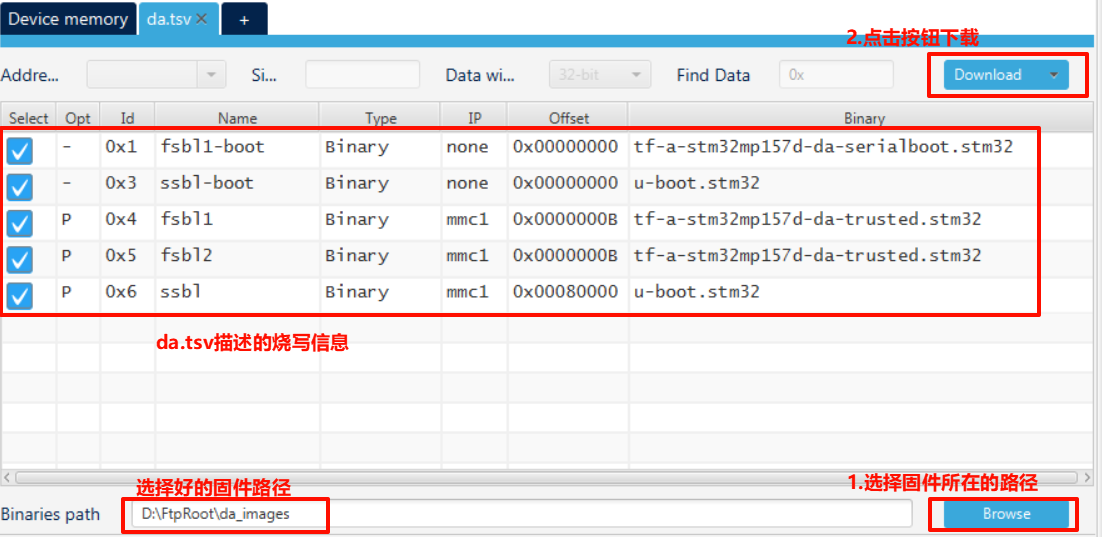

STM32CubeProgrammer要使用FlashLayout文件来烧写系统，也就是da-images文件夹下的da.tsv。点击界面上的"Open File"，打开da.tsv，如下图所示：

烧写完成后会有如下提示：

4.3 uboot运行

打开MobaXterm软件，设置好与开发板连接的串口，波特率选择115200。

设置开发板拨码开关为010，也就是从EMMC启动，然后复位开发板！

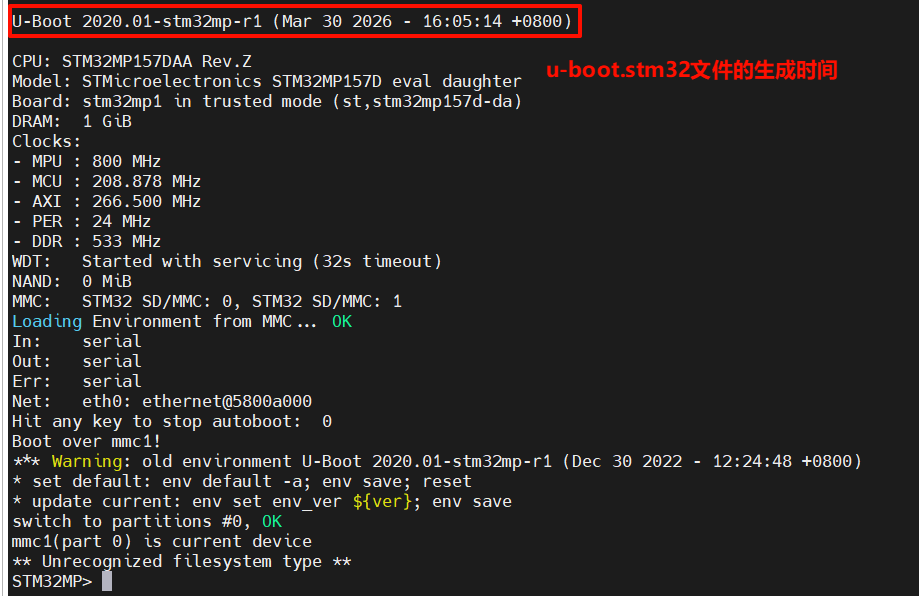

在串口中观察启动过程。

5 uboot移植结果验证

6 设置uboot下网络相关配置

6.1 网络配置

bash 复制代码
setenv ipaddr 192.168.10.102
setenv ethaddr b8:ae:1d:01:01:00
setenv getwayip 192.168.10.1
setenv netmask 255.255.255.0
setenv serverip 192.168.10.101
saveenv

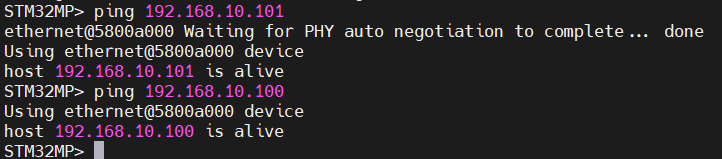

6.2 网络环境验证

网络拓扑结构为：

  1. 路由器连接家庭网络，可上外网；
  2. 开发板和笔记本电脑使用网线连接到路由器上；
  3. 虚拟机在笔记本电脑上运行。

目前各个终端IP地址如下：

  1. 开发板：192.168.10.102；
  2. 虚拟机：192.168.10.101；
  3. 笔记本电脑：192.168.10.100。
相关推荐
ytttr8732 小时前
MAX31856热电偶采集芯片参考代码（STM32实现）
stm32·单片机·嵌入式硬件
jghhh013 小时前
九齐单片机2路PWM控制输出实现指南
单片机·嵌入式硬件
电气_空空3 小时前
基于 LabVIEW 串口通信的研究
单片机·嵌入式硬件·毕业设计·labview
weixin_456808384 小时前
【沁恒蓝牙开发】关闭独立看门狗
c语言·单片机·嵌入式硬件
LCG元4 小时前
STM32实战：基于DHT11的智能温湿度监测与OLED显示
stm32·单片机·嵌入式硬件
qq_411262424 小时前
ESP32-C3 内置 USB Serial/JTAG 在 Windows下，不同板子不同端口
stm32·单片机·嵌入式硬件
aini_lovee4 小时前
基于STM32的光电感烟火灾报警器设计
stm32·单片机·嵌入式硬件
somi75 小时前
ARM-09-I.MX6U-I2C
单片机·嵌入式硬件·i2c·自用
senijusene5 小时前
IMX6ULL 时钟系统配置与定时器 (EPIT/GPT)
stm32·单片机·fpga开发
热门推荐
012026年3月AI领域大事件：DeepSeek引领开源风暴02GitHub 镜像站点03围棋-html版本04纯 HTML/CSS/JS 实现的高颜值登录页，还会眨眼睛！少女心爆棚！05班级宠物园部署指南06OpenClaw 使用和管理 MCP 完全指南07安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）08Mac 本地部署 OMLX + 通义千问 Qwen3.5-27B 保姆级教程09“wsl --install -d Ubuntu-22.04”下载慢，中国地区离线安装 Ubuntu 22.04 WSL方法（亲测2025年5月6日）10UV安装并设置国内源
