深度拆解MySQL InnoDB存储引擎架构：从内存到磁盘的全链路解析

- 一、InnoDB整体架构概览
- 二、InnoDB内存结构：性能优化的核心战场
- - [1. Buffer Pool：缓冲池，InnoDB的"数据缓存中心"](#1. Buffer Pool：缓冲池，InnoDB的“数据缓存中心”)
  - [2. Change Buffer：更改缓冲区，减少随机IO的利器](#2. Change Buffer：更改缓冲区，减少随机IO的利器)
  - [3. Adaptive Hash Index：自适应哈希索引，自动优化查询](#3. Adaptive Hash Index：自适应哈希索引，自动优化查询)
  - [4. Log Buffer：日志缓冲区，保障事务日志的高效写入](#4. Log Buffer：日志缓冲区，保障事务日志的高效写入)
- 三、InnoDB磁盘结构：数据持久化的核心保障
- - [1. 表空间（Tablespaces）：数据的存储容器](#1. 表空间（Tablespaces）：数据的存储容器)
  - - [（1）系统表空间（System Tablespace）](#（1）系统表空间（System Tablespace）)
    - [（2）独立表空间（File-Per-Table Tablespaces）](#（2）独立表空间（File-Per-Table Tablespaces）)
    - [（3）通用表空间（General Tablespaces）](#（3）通用表空间（General Tablespaces）)
    - [（4）临时表空间（Temporary Tablespaces）](#（4）临时表空间（Temporary Tablespaces）)
  - [2. Doublewrite Buffer Files：双写缓冲区，防止页损坏](#2. Doublewrite Buffer Files：双写缓冲区，防止页损坏)
  - [3. Undo Tablespaces：撤销表空间，事务回滚的核心](#3. Undo Tablespaces：撤销表空间，事务回滚的核心)
  - [4. Redo Log：重做日志，崩溃恢复的核心](#4. Redo Log：重做日志，崩溃恢复的核心)
- 四、InnoDB核心工作流程：从内存到磁盘的全链路
- 五、InnoDB架构核心知识点总结
- 六、基于架构的性能优化建议

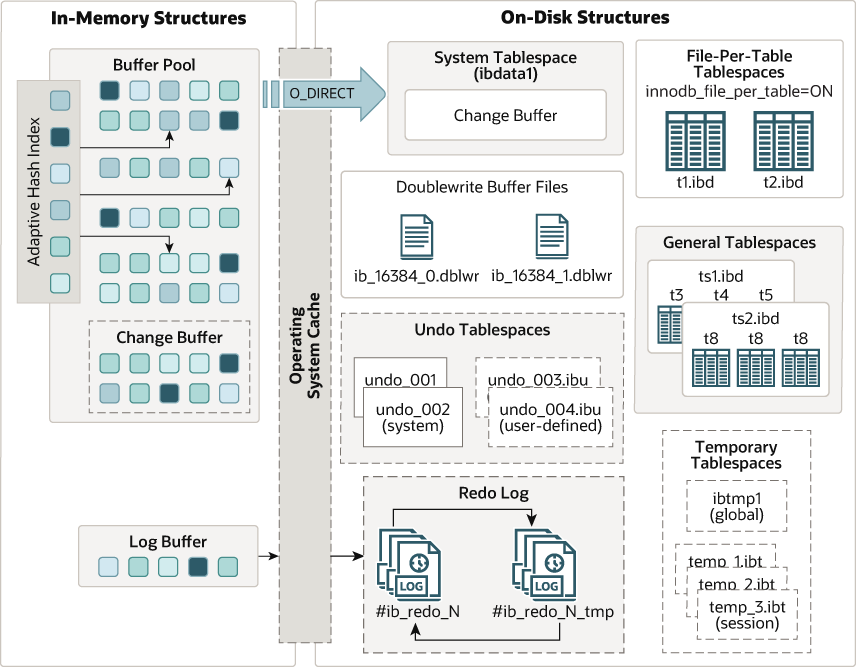

一、InnoDB整体架构概览

InnoDB的架构清晰分为两大核心部分：

左侧：内存结构（In-Memory Structures）：运行时在内存中缓存数据、索引、日志，减少磁盘IO，提升处理效率
右侧：磁盘结构（On-Disk Structures）：持久化存储数据、索引、日志，保障数据安全与崩溃恢复

两者通过操作系统缓存（Operating System Cache）交互，核心流程为：数据先在内存中处理，再按规则刷入磁盘，兼顾性能与可靠性。

二、InnoDB内存结构：性能优化的核心战场

内存结构是InnoDB高性能的核心，所有高频操作都优先在内存中完成，大幅减少磁盘IO。核心组件包括：Buffer Pool、Change Buffer、Adaptive Hash Index、Log Buffer。

1. Buffer Pool：缓冲池，InnoDB的"数据缓存中心"

Buffer Pool 是 InnoDB 内存中最核心的组件，本质是一块缓存磁盘热数据的内存区域，所有增删改查操作都优先在缓冲池中执行。

核心作用：将磁盘中频繁访问的数据页（Page）缓存到内存，避免每次操作都直接读写磁盘，极大提升处理速度
数据单位 ：以 Page（页） 为基本单位，默认页大小为16KB，底层通过链表管理所有页
页的三种状态 ：
- free page：空闲页，未被使用，可分配给新数据
- clean page：干净页，数据与磁盘完全一致，未被修改
- dirty page：脏页，数据被修改，与磁盘数据不一致，需后续刷入磁盘
刷盘机制 ：脏页不会立即刷盘，而是通过LRU（最近最少使用）算法 、Checkpoint机制按规则批量刷入磁盘，平衡性能与数据安全

简单来说，Buffer Pool就是InnoDB的"数据缓存池"，把热数据留在内存，让业务操作"飞起来"。

2. Change Buffer：更改缓冲区，减少随机IO的利器

Change Buffer是专门针对非唯一二级索引的优化组件，是InnoDB减少磁盘IO的关键设计。

核心作用：执行DML（插入/更新/删除）操作时，如果目标二级索引页不在Buffer Pool中，不会直接操作磁盘，而是将变更记录缓存到Change Buffer中，待后续数据读取时，再合并到Buffer Pool并刷入磁盘
适用场景 ：仅适用于非唯一二级索引（唯一索引需要实时校验唯一性，无法缓存）
核心价值：二级索引的插入/更新通常是随机IO，频繁操作磁盘会严重影响性能。Change Buffer将多次随机IO合并为一次顺序IO，大幅降低磁盘负载，提升写入性能
触发合并时机：当读取该索引页、缓冲池空间不足、系统空闲、关闭数据库时，会自动执行合并操作

举个例子：批量插入1000条数据到非唯一二级索引，若没有Change Buffer，需要执行1000次随机磁盘IO；有了Change Buffer，仅需1次合并刷盘，性能提升显著。

3. Adaptive Hash Index：自适应哈希索引，自动优化查询

Adaptive Hash Index是InnoDB的自动优化机制，无需人工干预，由系统根据查询负载自动创建。

核心作用：InnoDB会持续监控Buffer Pool中索引页的查询频率，如果发现哈希索引能显著提升查询速度，就自动为热点索引页创建哈希索引
核心优势 ：
- 无需人工配置，完全自适应，适配业务负载变化
- 哈希索引的等值查询速度远快于B+树，大幅提升热点数据的查询效率
控制参数 ：adaptive_hash_index，默认开启，可根据业务场景手动关闭（如全表扫描、范围查询为主的场景）

简单来说，它就像InnoDB的"智能优化器"，自动给高频查询加"加速buff"。

4. Log Buffer：日志缓冲区，保障事务日志的高效写入

Log Buffer是redo log、undo log的缓存区域，用于暂存即将写入磁盘的日志数据。

核心作用：事务执行时，先将redo log（重做日志，用于崩溃恢复）、undo log（回滚日志，用于事务回滚）写入Log Buffer，再按规则刷入磁盘，避免每次日志都直接写磁盘，提升事务提交效率
关键参数 ：
- innodb_log_buffer_size：日志缓冲区大小，默认16MB。大事务、批量写入场景可适当调大，减少刷盘次数
- innodb_flush_log_at_trx_commit：日志刷盘时机，是事务ACID中**持久性（Durability）**的核心配置，三个取值：
  - 0：每秒将日志写入并刷新到磁盘，事务提交不触发刷盘，性能最高，但宕机可能丢失1秒内数据
  - 1：每次事务提交时立即写入并刷新到磁盘，默认值，完全符合ACID，性能最低
  - 2：每次事务提交时写入日志，但每秒刷新到磁盘，性能与安全性折中，宕机可能丢失1秒内数据

对于金融等强一致性场景，必须保持innodb_flush_log_at_trx_commit=1；对于日志、监控等允许少量数据丢失的场景，可调整为0或2提升性能。

三、InnoDB磁盘结构：数据持久化的核心保障

磁盘结构是InnoDB数据安全的基石，所有内存中的数据、日志最终都会持久化到磁盘，同时支持崩溃恢复。核心组件包括：表空间、Doublewrite Buffer Files、Undo Tablespaces、Redo Log、临时表空间。

1. 表空间（Tablespaces）：数据的存储容器

InnoDB的表空间是数据、索引的物理存储载体，分为4种类型：

（1）系统表空间（System Tablespace）

对应文件：ibdata1，默认存储在数据目录下
存储内容：数据字典、Change Buffer、双写缓冲区、撤销日志（早期版本）、部分表数据
特点：共享表空间，所有表默认共享该文件，可通过innodb_data_file_path配置大小与扩展规则

（2）独立表空间（File-Per-Table Tablespaces）

对应文件：表名.ibd，每个表对应一个独立文件
开启条件：innodb_file_per_table=ON（MySQL 5.6+默认开启）
优势：
- 每个表数据独立存储，便于单表备份、迁移、删除
- 表删除后，空间可立即释放给操作系统（系统表空间删除表后空间不释放）
- 支持表空间压缩，节省磁盘空间

（3）通用表空间（General Tablespaces）

对应文件：.ibd文件，可手动创建，存储多个表的数据
特点：共享表空间，可自定义存储路径，支持跨引擎存储，适合批量管理多表

（4）临时表空间（Temporary Tablespaces）

对应文件：ibtmp1（全局临时表空间）、temp.ibd（会话临时表空间）
存储内容：临时表、排序操作、临时结果集等临时数据
特点：数据库重启后自动清空，无需手动维护

2. Doublewrite Buffer Files：双写缓冲区，防止页损坏

Doublewrite Buffer是InnoDB的数据可靠性保障机制，用于解决"页部分写入"问题。

核心问题：InnoDB页大小为16KB，磁盘扇区大小通常为512B，若刷盘过程中宕机，可能导致页只写入部分数据（页损坏），无法恢复
解决方案：刷盘时，先将页写入Doublewrite Buffer（磁盘上的连续区域），再写入实际数据页。恢复时，若数据页损坏，可从Doublewrite Buffer中恢复完整页
对应文件 ：ib_*.dblwr，存储在系统表空间中
性能影响：会增加一次顺序写（Doublewrite Buffer是连续空间，顺序写性能高），对整体性能影响极小，但能彻底避免页损坏

3. Undo Tablespaces：撤销表空间，事务回滚的核心

Undo Tablespaces专门存储undo log（回滚日志），是事务原子性的核心保障。

核心作用：事务执行时，记录数据修改前的状态，用于事务回滚、MVCC（多版本并发控制）实现
存储形式 ：独立的undo表空间文件，如undo_001、undo_002，支持自动扩展与收缩
特点：事务提交后，undo log不会立即删除，而是保留一段时间，用于MVCC的快照读，过期后自动 purge（清理）

4. Redo Log：重做日志，崩溃恢复的核心

Redo Log是InnoDB事务持久性、崩溃恢复的核心，对应磁盘文件ib_logfile0、ib_logfile1。

核心作用：记录数据的修改操作，事务提交时写入日志，宕机重启后，通过重做日志恢复未刷盘的数据，保障数据不丢失
核心特性 ：
- 循环写入：两个日志文件循环使用，写满一个后切换到另一个
- 顺序写：日志写入是顺序IO，性能远高于随机写，保障事务提交的高效性
与Binlog的区别 ：
- Redo Log：InnoDB引擎层日志，用于崩溃恢复，记录物理页的修改
- Binlog：MySQL Server层日志，用于主从复制、数据恢复，记录逻辑SQL语句

四、InnoDB核心工作流程：从内存到磁盘的全链路

结合架构图，我们梳理InnoDB的核心数据处理流程：

数据查询：先从Buffer Pool中查找数据，若命中直接返回；若未命中，从磁盘加载数据页到Buffer Pool，再返回结果
数据写入（DML） ：
- 先修改Buffer Pool中的数据页（生成脏页）
- 同时将修改写入Log Buffer，按innodb_flush_log_at_trx_commit规则刷入Redo Log磁盘文件
- 若为非唯一二级索引修改，且索引页不在Buffer Pool，写入Change Buffer缓存
刷盘与合并 ：
- 脏页通过Checkpoint机制批量刷入磁盘，先写入Doublewrite Buffer，再写入实际数据页
- Change Buffer在数据读取、缓冲池不足时，合并到Buffer Pool并刷入磁盘
- Undo Log在事务提交后，过期自动purge清理
崩溃恢复：数据库重启时，通过Redo Log重做未刷盘的修改，通过Undo Log回滚未提交的事务，保障数据一致性

五、InnoDB架构核心知识点总结

组件	所属结构	核心作用	关键参数/文件
Buffer Pool	内存	缓存热数据，减少磁盘IO	`innodb_buffer_pool_size`
Change Buffer	内存	缓存非唯一二级索引变更，减少随机IO	`innodb_change_buffer_max_size`
Adaptive Hash Index	内存	自动创建哈希索引，优化查询	`adaptive_hash_index`
Log Buffer	内存	缓存redo/undo日志，提升写入效率	`innodb_log_buffer_size`、`innodb_flush_log_at_trx_commit`
表空间	磁盘	存储数据、索引	`ibdata1`、`*.ibd`、`ibtmp1`
Doublewrite Buffer	磁盘	防止页部分写入，保障数据完整	`ib_*.dblwr`
Undo Tablespaces	磁盘	存储undo log，支持事务回滚、MVCC	`undo_001`、`undo_002`
Redo Log	磁盘	记录修改，支持崩溃恢复	`ib_logfile0`、`ib_logfile1`

六、基于架构的性能优化建议

吃透InnoDB架构后，针对性优化能大幅提升数据库性能：

Buffer Pool优化 ：将innodb_buffer_pool_size设置为服务器物理内存的50%-70%（单机部署MySQL场景），让热数据尽可能留在内存
Change Buffer优化 ：写入密集、二级索引多的业务，调大innodb_change_buffer_max_size（默认25%，最大50%），减少随机IO
Log Buffer优化 ：大事务、批量写入场景，调大innodb_log_buffer_size（如64MB），避免频繁刷盘
Redo Log优化 ：调大innodb_log_file_size（如4GB），减少日志切换频率，提升写入性能
独立表空间 ：保持innodb_file_per_table=ON，便于单表管理与空间回收
Doublewrite Buffer：若使用SSD（支持原子写），可关闭Doublewrite Buffer提升性能（需谨慎，仅适合高可靠存储环境）

若有转载，请标明出处：https://blog.csdn.net/CharlesYuangc/article/details/159649805
