EBSD技术概览
电子背散射衍射（EBSD）技术是一种先进的材料表征工具，它基于电子与材料表面晶体原子相互作用时产生的背散射现象。

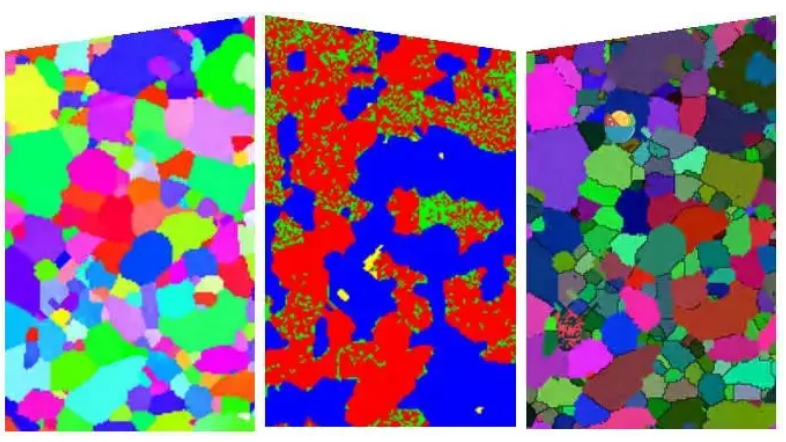

当高能电子束撞击材料表面时，与晶体原子相互作用产生的散射信号会形成特定的衍射图样。通过对这些图样进行细致的检测和分析，EBSD能够揭示材料的晶体学信息，包括晶体取向、晶界取向差、物相鉴别以及局部晶体完整性等关键数据。这些信息对于深入理解材料的力学性能和物理特性具有不可替代的重要性。
电子背散射的优势
电子背散射分析之所以被广泛采用，主要得益于电子的波粒二象性。电子的波长远小于光波长，这使得电子背散射能够提供更高分辨率的材料表面信息。此外，高能电子束与晶体原子的相互作用更为强烈，产生的背散射信号更为丰富，为探测器提供了更多的分析数据。这种高分辨率和信号丰富的特点，使得EBSD技术在材料科学领域中占据了重要地位。
EBSD技术的应用领域
**1. 晶体学研究：**EBSD技术能够对金属、陶瓷、半导体等多种材料的晶体结构和取向进行深入研究。通过对材料中的晶粒形貌和晶界特征进行细致观察和分析，可以揭示材料内部微观结构与宏观性能之间的内在联系。
**2. 材料制备与加工控制：**EBSD技术在材料的取向优化、晶粒尺寸和形状控制以及晶界工程等方面发挥着重要作用。通过对材料微观结构进行定量分析，可以指导材料的合理设计和加工过程的优化，从而提高材料的整体性能。
**3. 界面研究：**EBSD技术在研究材料中的各种界面，如晶界、相界、颗粒边界等的形貌和结构特征方面具有独特的应用价值。这些界面对材料性能有着决定性的影响，通过对界面的定量描述和分析，可以深入理解不同类型界面的本质及其与材料性能之间的关系。
EBSD技术的优势
**1. 高分辨率：**EBSD技术的空间分辨率极高，可以达到纳米级别，这使得它在观察细小晶粒或微观结构时具有显著优势。
**2. 高取向精度：**EBSD技术能够实现对晶体取向角度的精确测量，这对于研究晶体取向相关问题非常有用。
**3. 快速数据采集：**EBSD技术在获取衍射图样时速度快、效率高，能够实现对大面积样品的快速扫描和数据采集，显著提高了实验效率。金鉴实验室的快速测试服务，帮助客户节省时间成本，快速获取所需数据，推动研究进展。
EBSD技术的未来展望
随着科学技术的不断进步，EBSD技术也在不断发展和完善。它不仅结合了透射电子显微镜（TEM）的微区分析特点，还具备了X光或中子衍射对大面积样品区域进行统计分析的能力。这种技术的发展，使得科研人员能够更深入地探索材料的微观世界，为材料研究和应用开发提供了强有力的支持。
