Modbus RTU 和 Modbus TCP 是工业自动化领域最常用的两种通信协议。虽然它们都遵循 Modbus 的"主从问答"逻辑，但在底层实现、数据帧结构及应用场景上存在本质区别。
一、核心差异速查表
| 维度 | Modbus RTU | Modbus TCP |
|---|---|---|
| 物理层/传输 | RS-485 / RS-232（串口） | Ethernet（以太网） |
| 协议栈 | 基于串行链路 | 基于 TCP/IP 协议 |
| 数据帧头 | 站号 + 功能码 | MBAP头（事务元等） + 站号 + 功能码 |
| 通信速率 | 受波特率限制（kbps级） | 受网络带宽限制（Mbps级） |
| 通信距离 | 理论上千米级（需中继） | 理论上无限（跨网段） |
| 典型应用 | 车间现场、PLC与传感器 | 上位机监控、SCADA系统、云平台接入 |
二、技术细节拆解
1. 物理层与传输方式
-
RTU（Remote Terminal Unit） ：基于串行通信 （如 RS-485），是一种字节导向的协议。数据以二进制形式直接传输，依赖定时器判断帧的起始和结束，对时序要求极高。
-
TCP ：基于以太网，运行在 TCP/IP 协议栈之上。它本质上是将 Modbus 报文封装在 TCP 数据包中，利用 IP 地址和端口号（默认 502）进行寻址，不再依赖物理时序。

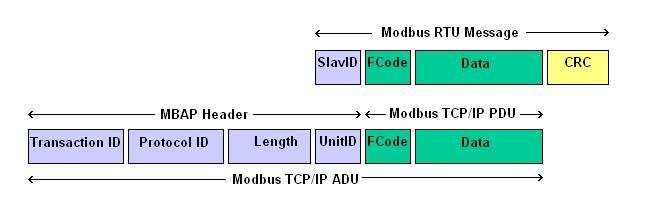

2. 数据帧结构（关键区别）
这是两者最直观的不同点，也是导致它们无法直接互通的原因。
-
Modbus RTU 帧结构：
[站号] [功能码] [数据] [CRC校验]非常紧凑，没有复杂的头信息，仅靠 CRC 确保数据完整性。
-
Modbus TCP 帧结构：
[MBAP头] [站号] [功能码] [数据]**MBAP头（Modbus Application Protocol Header）** 是 TCP 特有的 7 字节前缀，包含事务元标识符、协议标识符、长度字段和单元标识符。这使得 TCP 帧比 RTU 帧多出 6 个字节的头部开销（MBAP头减去重合的单元标识符）。
3. 寻址与连接机制
-
RTU ：通过**站号（Slave ID）** 寻址，通常支持 1-247 个设备。总线式连接，半双工通信，同一时刻总线上只能有一台设备发送数据。
-
TCP ：通过IP地址 + 端口号寻址。每个主从通信都是一个独立的 TCP 连接，支持全双工通信，并发能力更强。
三、选型与应用场景
何时选择 Modbus RTU？
-
环境受限：现场只有串口设备，无以太网基础设施。
-
成本敏感：RS-485 布线成本远低于工业以太网。
-
抗干扰需求：在强电磁干扰环境中，屏蔽双绞线的 RS-485 有时比网线更稳定。
-
设备老旧：对接老式 PLC、变频器或仪表，它们通常只提供 COM 口。
何时选择 Modbus TCP？
-
系统集成 ：需要将现场数据上传至上位机（SCADA/HMI） 、MES系统 或云平台。
-
高速率需求：需要传输大量数据（如整条产线的实时状态）。
-
远距离通信：设备分布在不同车间甚至不同厂区，需要通过企业局域网或互联网通信。
-
现代设备：大多数新型 PLC（如西门子 S7-1200/1500、施耐德 M580）都原生支持 Modbus TCP。
四、常见误区与注意事项
-
不能直接混用 ：RTU 和 TCP 的帧结构不同，无法直接通信 。必须通过**网关（Gateway）** 进行协议转换（如 MOXA MGate 系列网关）。
-
TCP 的"站号"：在 Modbus TCP 中，帧内的"单元标识符"（Unit ID）通常对应 RTU 的站号，但在实际应用中，如果 IP 地址已能唯一标识设备，该字段常被忽略或置为 0xFF。
-
性能陷阱：不要以为 TCP 一定比 RTU 快。在低延迟、小数据量的本地通信中，RTU 的实时性可能优于经过 TCP 协议栈封包解包的网络通信。
总结
Modbus RTU 是工业现场的"毛细血管" ，简单、可靠、成本低；Modbus TCP 是信息集成的"高速公路"，快速、灵活、易集成。选择哪种协议，取决于你的设备接口、网络环境以及最终的数据应用目标。
