芯晞微CSM057 线性充电管理芯片 封装SOT23-6

产品描述

CSM4057 是一款集成度极高的恒流 / 恒压(CC/CV)线性充电器,专为单节 3.7V 锂离子 / 锂聚合物电池设计。内部集成了功率 PMOS 管、电流感应电阻及所有控制逻辑,实现了零外部检测电阻(Zero RSENSE)的简化电路设计,极大降低了 PCB 布局面积与系统成本。

CSM4057采用了内部P-MOSFET架构,并含防倒充功能,所以不需要外部检测电阻和隔离二极管。在温度过高后此芯片可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下限制自身和系统温度。CSM4057的充电终止电压固定于4.2V。其充电电流可通过PROG脚外置电阻调节,且Max值达0.5A。当输入电压悬空时,芯片自动进入一个低电流状态,以便使电池漏电流在3μA以下。CSM4057的其它特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

产品特点

精度达到 1%的4.2V预设充电终止电压

待机电流低于2μA

T具有BAT-VDD防倒灌功能

软启动功能

线性充电电流为0.5A(MAX.)

三段式充电:涓流/恒流/恒压

充电电流可由外部设置

充电电流可由温度智能调整

电池温度检测

自动再充电

充电状态指示

场景应用

便携式消费电子:TWS 蓝牙耳机充电仓、智能手环、智能手表、便携蓝牙音箱。

移动电源:单节电芯的小型充电宝(Power Bank)。

小型智能设备:手持风扇、LED 护眼台灯、USB 供电的微型医疗设备。

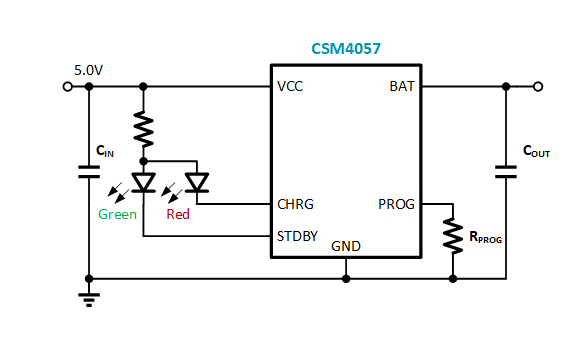

典型应用电路
