在工业自动化领域，PLC视觉检测 是将机器视觉系统与可编程逻辑控制器（PLC）相结合，实现对生产线上产品的外观、尺寸、位置等特征进行自动识别与判断的技术。它赋予工业设备"看"的能力，是智能制造中质量控制、装配引导和缺陷检测的核心手段。
一、PLC视觉检测的组成架构

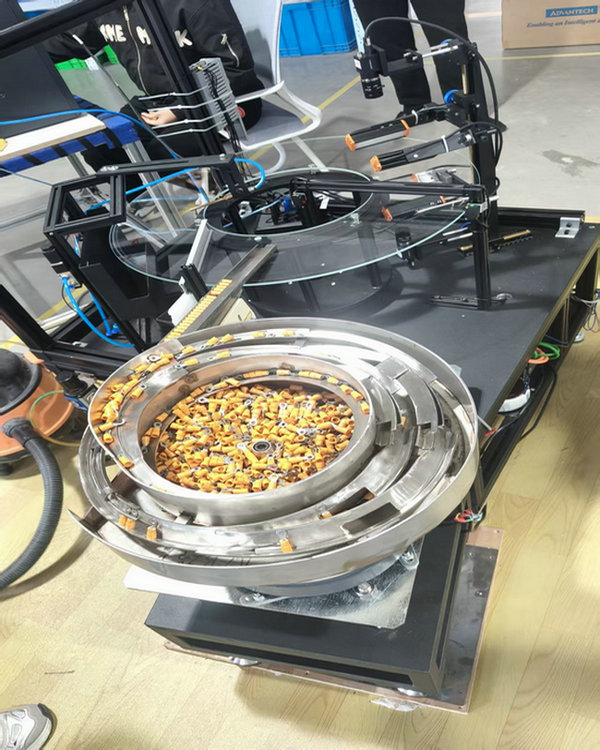

一套完整的PLC视觉检测系统由视觉采集单元 和控制执行单元两部分协同构成：
-

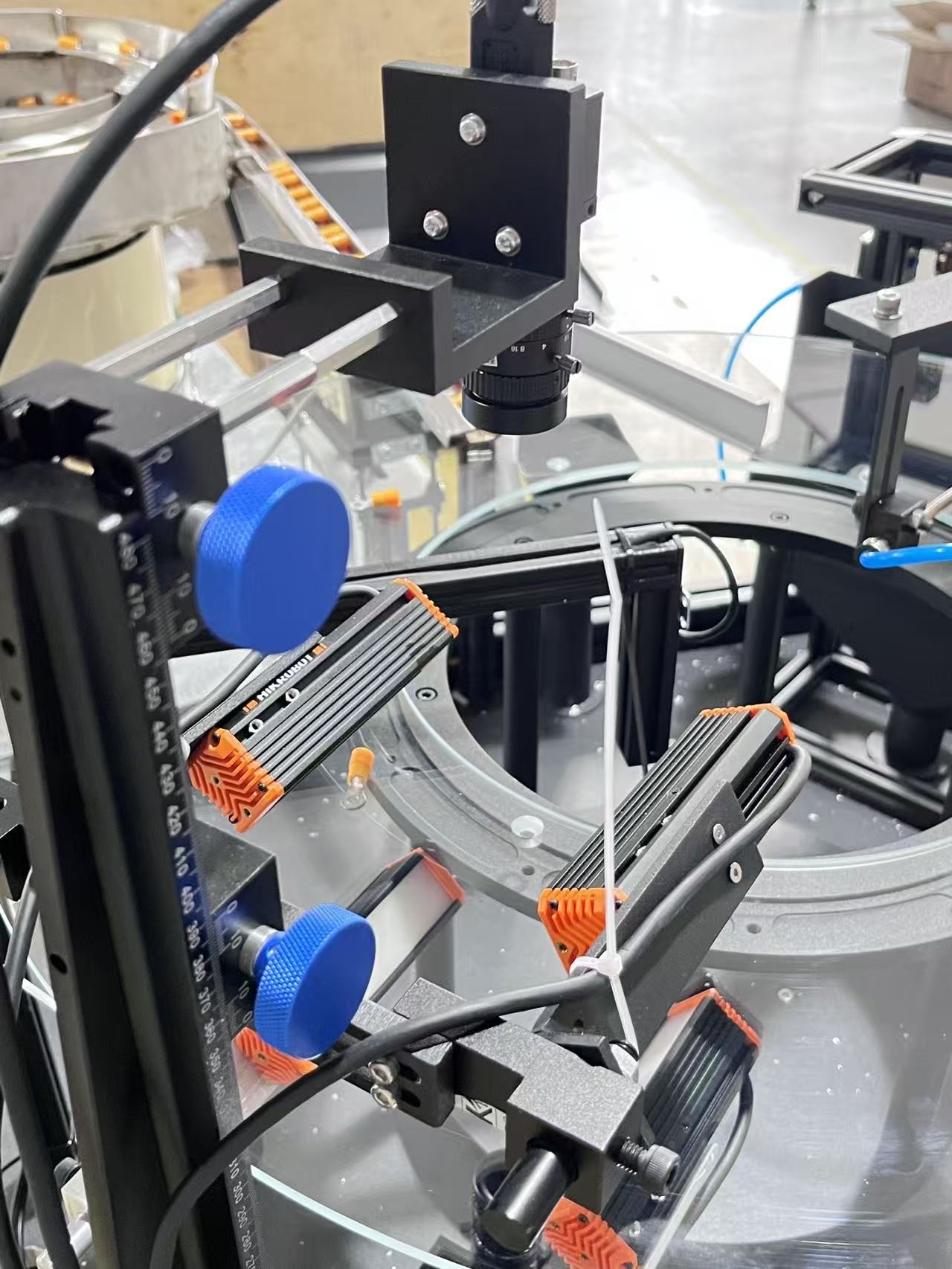

视觉采集单元
-
工业相机：采集产品图像，分为面阵相机（拍摄二维平面）和线阵相机（适用于连续运动物体）；
-
光学镜头：决定成像视野、景深与分辨率；
-
光源：提供稳定照明，突出检测特征（如背光、环形光、同轴光）；
-
图像处理软件：对图像进行算法分析，提取尺寸、缺陷、位置等特征数据。
-
-
控制执行单元
-
PLC控制器：接收视觉系统的判断结果，驱动执行机构（气缸、分拣机、报警灯等）完成相应动作；
-
通讯接口：视觉系统与PLC之间通过Ethernet/IP、Profinet、RS485等协议交换数据。
-
二、核心工作原理
PLC视觉检测的流程可概括为"采集---处理---判断---执行"四个步骤：
1. 图像采集与触发
通常由PLC发出触发信号，控制相机在工件到达指定位置时拍照。触发方式包括：
-
外触发：光电传感器检测到工件到位，向相机发送触发脉冲；
-
内触发：通过编码器跟踪流水线速度，实现连续运动中的等距拍摄。
2. 图像预处理与特征提取
采集到的原始图像需经过一系列算法处理：
-
灰度化：将彩色图像转为灰度图，降低数据量；
-
滤波降噪：使用高斯滤波、中值滤波去除干扰；
-
二值化：将图像分割为目标区域与背景；
-
特征提取：通过边缘检测（如Canny算子）、模板匹配、Blob分析等方法，提取尺寸、面积、位置、缺陷等量化特征。
3. 逻辑判断与结果输出

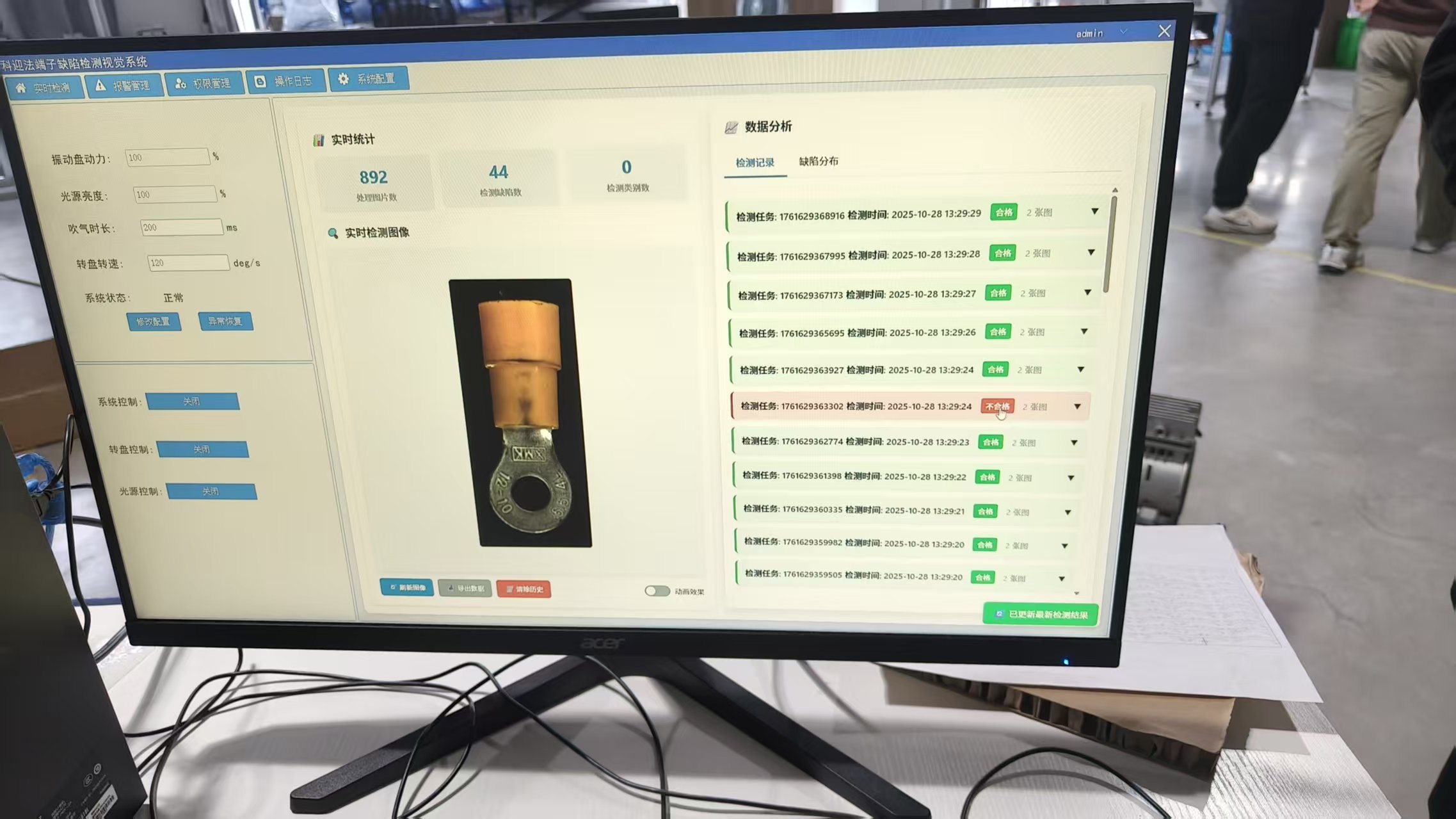

视觉软件将提取的特征与预设标准（如公差范围、图案模板）进行比对，输出"OK/NG"信号，并将具体测量值通过通信协议发送至PLC。
4. 执行机构动作
PLC根据视觉系统的判断结果，控制气缸剔除不合格品、触发报警灯或调整装配参数，形成闭环控制。
三、关键技术要点
| 技术环节 | 关键因素 | 工程影响 |
|---|---|---|
| 光源选择 | 波长、照射角度、均匀性 | 决定特征对比度，影响检测稳定性 |
| 相机分辨率 | 像素数与检测精度匹配 | 过高增加处理负担，过低无法识别微小缺陷 |
| 通信延迟 | PLC扫描周期与视觉处理时间 | 需确保检测结果在工件到达执行机构前完成输出 |
| 标定与坐标系 | 图像像素坐标与物理坐标的转换 | 影响尺寸测量的绝对精度 |
四、行业应用案例
1. 汽车零部件装配检测
某发动机缸体生产线，在螺栓拧紧工位后部署视觉检测系统。相机拍摄螺栓有无、垫片是否漏装，视觉系统通过模板匹配算法比对，将结果通过Profinet发送至PLC。PLC控制自动分拣门，将NG工件推入返修线。该方案使漏装缺陷流出率降低98%。
2. 医药包装字符识别
在药盒包装线上，视觉系统利用OCR（光学字符识别）算法读取生产日期和批号，与PLC内的预设值比对。检测到字符缺失或错误时，PLC立即停机报警，避免不合格产品流入市场。系统处理速度达每分钟200盒。
3. 电子元件定位引导
在PCB贴片工序中，视觉系统通过定位Mark点计算电路板精确位置，将偏移量发送至PLC。PLC据此修正贴片机坐标，实现高精度元件贴装。重复定位精度可达±0.02mm。
五、选型与实施要点
-
明确检测需求：确定检测对象（尺寸/缺陷/有无/位置）、精度要求及节拍；
-
光源先行：80%的视觉项目成败取决于光源设计，需现场打样验证；
-
通信协议匹配：确认视觉系统与PLC支持同一工业以太网或现场总线协议；
-
抗干扰设计：工业现场电磁环境复杂，需选用屏蔽线缆并合理接地；
-
标定与培训：建立标准作业流程，培训现场人员掌握参数调整与故障处理。
六、总结
PLC视觉检测的本质是光学成像、图像算法与工业自动化控制的深度融合。它将人眼的判断能力与PLC的可靠执行能力相结合，在提升检测一致性的同时，为生产线提供了可追溯的检测数据。随着深度学习等AI技术的发展，视觉检测正从"有/无判断"向"复杂缺陷分类、趋势预测"演进，进一步推动智能制造向更高层次发展。
