Android 15 音频子系统（八）：Audio HAL 与硬件接口——音频数据的最后一公里

引言：最后一公里的旅程

如果把 Android 音频系统比作一条物流网络，那么 AudioFlinger 是"中央分拣中心"，AudioPolicy 是"路由规划师"，而 Audio HAL（Hardware Abstraction Layer）就是最终把包裹送到用户手里的"快递员"。

前几篇我们聊了 AudioFlinger 的混音魔法（第一篇）、AudioTrack 的数据传输（第二篇）、录音链路（第三篇）、音效系统（第四篇）、AudioPolicy 的路由决策（第五篇）、音频焦点（第六篇）和音量控制（第七篇）。今天我们来到整个系列的终点------Audio HAL 与硬件接口。

这是音频数据真正"触地"的地方：PCM 数据从 AudioFlinger 的内存缓冲区，经过 HAL 接口、TinyALSA，最终通过 DMA 搬运到音频编解码器，再经 I2S 总线送到扬声器振膜，化为你耳中听到的声音。

整个过程涉及三个关键问题：

1. HAL 是什么：framework 与 vendor 驱动之间的标准接口契约
2. HAL 怎么进化：从 Legacy .so 直接加载到 HIDL 跨进程调用，再到 AIDL 的现代化设计
3. HAL 怎么工作：openOutput → write → pcm_write → DMA 的完整数据链路

让我们一层一层揭开这"最后一公里"的神秘面纱。

一、Audio HAL 的历史演进：三代接口的进化史

1.1 Legacy HAL（Android 2.3 ~ 7.x）：简单粗暴的直接加载

在 Project Treble 之前，Audio HAL 是最"朴素"的实现方式------一个 .so 动态库，由 audioserver 进程用 dlopen() 直接加载。

audioserver 进程
    │
    ├── dlopen("audio.primary.default.so")
    │       ↓
    │   audio_hw.c / audio_hw.cpp
    │       ↓
    │   TinyALSA / ALSA ioctl
    │       ↓
    │   /dev/snd/pcmC0D0p

Legacy HAL 的接口定义在 hardware/libhardware/include/hardware/audio.h：

// hardware/libhardware/include/hardware/audio.h
struct audio_hw_device {
    struct hw_device_t common;

    int (*open_output_stream)(struct audio_hw_device *dev,
                              audio_io_handle_t handle,
                              audio_devices_t devices,
                              audio_output_flags_t flags,
                              struct audio_config *config,
                              struct audio_stream_out **stream_out,
                              const char *address);

    int (*open_input_stream)(struct audio_hw_device *dev,
                             audio_io_handle_t handle,
                             audio_devices_t devices,
                             struct audio_config *config,
                             struct audio_stream_in **stream_in,
                             audio_input_flags_t flags,
                             const char *address,
                             audio_source_t source);
    // ...
};

struct audio_stream_out {
    struct audio_stream common;
    ssize_t (*write)(struct audio_stream_out* stream,
                     const void* buffer, size_t bytes);
    int (*get_render_position)(const struct audio_stream_out *stream,
                               uint32_t *dsp_frames);
    // ...
};

这种方式的问题很明显：system 分区和 vendor 分区紧耦合。每次 Android 大版本升级，OEM 厂商都需要重新编译整个 HAL 库，导致碎片化严重，OTA 更新成本极高。这就是为什么 Google 在 Android 8 推出了 Project Treble。

1.2 HIDL HAL（Android 8.0 ~ 12.x）：Treble 的第一步

Project Treble 的核心目标是把 Android framework（system 分区）与 vendor 实现（vendor 分区）彻底分离。Audio HAL 迁移到 HIDL（Hardware Interface Definition Language）接口：

audioserver (system 进程)          vendor HAL 进程 (android.hardware.audio@X.Y-service)
    │                                      │
    │   HwBinder IPC                       │
    │ ◄─────────────────────────────────► │
    │                                      │
IDevicesFactory                    audio.primary.so (vendor 实现)
    │                                      │
    └── openDevice()                       └── TinyALSA

主要接口层次（以 HIDL 7.0 为例）：

接口	职责
IDevicesFactory	工厂，负责创建 IDevice 实例
IDevice	代表一个音频硬件设备，管理 stream
IStreamOut	播放输出流，提供 write() 方法
IStreamIn	录音输入流，提供 read() 方法
IStream	IStreamOut / IStreamIn 的基接口

// hardware/interfaces/audio/7.0/IDevice.hal
interface IDevice {
    openOutputStream(
        AudioIoHandle ioHandle,
        DeviceAddress device,
        AudioConfig config,
        bitfield<AudioOutputFlag> flags,
        SourceMetadata sourceMetadata
    ) generates (
        Result retval,
        IStreamOut outStream,
        AudioConfig suggestedConfig
    );

    openInputStream(
        AudioIoHandle ioHandle,
        DeviceAddress device,
        AudioConfig config,
        bitfield<AudioInputFlag> flags,
        SinkMetadata sinkMetadata
    ) generates (
        Result retval,
        IStreamIn inStream,
        AudioConfig suggestedConfig
    );
};

HIDL 的 HwBinder 与普通 Binder 相比，针对大数据传输有优化，但本质上仍是跨进程调用，每次 write() 都要经历一次进程间通信，带来额外延迟。

1.3 AIDL HAL（Android 13+ / Android 15 默认）：现代化重设计

Android 13 引入了基于 AIDL（Android Interface Definition Language）的新版 Audio HAL，Android 15 中所有 GRF（Google Reference Framework）设备必须支持。AIDL HAL 相比 HIDL 有以下优势：

1. 统一的 Binder：使用标准 Binder 而非 HwBinder，工具链统一
2. 更简洁的接口：移除了历史包袱，重新设计了 API
3. Stable AIDL：接口稳定性由 ABI 保证，支持向前兼容
4. 更好的性能：减少了不必要的数据拷贝

对比项	Legacy	HIDL	AIDL
接口语言	C 头文件	.hal	.aidl
通信方式	dlopen 直接调用	HwBinder IPC	Binder IPC
进程隔离	无（同进程）	有	有
Android 版本	≤ 7.x	8.0 ~ 12.x	13+
稳定性保证	无	HIDL ABI	Stable AIDL

二、Treble 架构：system 与 vendor 的护城河

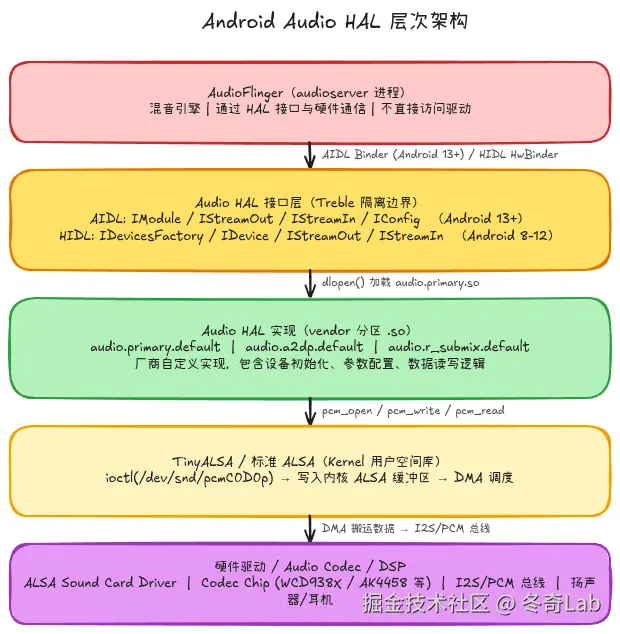

理解 Audio HAL 的现代实现，必须先理解 Treble 的架构边界。

┌─────────────────────────────────────────────────────────┐
│                    system 分区                           │
│                                                          │
│   audioserver (audioflinger + audiopolicy)               │
│   frameworks/av/services/audioflinger/                   │
│                                                          │
│               ↕ Binder IPC                               │
├─────────────────────────────────────────────────────────┤
│                  Stable AIDL 接口边界                    │
│   android.hardware.audio.core.IModule                    │
│   android.hardware.audio.core.IStreamOut                 │
├─────────────────────────────────────────────────────────┤
│                    vendor 分区                           │
│                                                          │
│   android.hardware.audio.service (vendor HAL 进程)       │
│   vendor/qcom/audio/ 或 vendor/mediatek/audio/           │
│                                                          │
│   audio.primary.so → TinyALSA → /dev/snd/               │
└─────────────────────────────────────────────────────────┘

关键特性：

• audioserver 运行在 system 进程中，属于 system 分区
• android.hardware.audio.service 运行在独立的 vendor 进程中
• 两者通过稳定的 AIDL 接口通信，接口变更受到严格版本控制
• vendor 进程崩溃不会影响 audioserver，增强了系统稳定性

2.1 HAL 服务注册与发现

HAL 服务通过 servicemanager 注册，audioserver 通过 AIDL 代理获取：

// frameworks/av/services/audioflinger/AudioFlinger.cpp
// AudioFlinger 初始化时获取 HAL 工厂

auto service = IServiceManager::getService("android.hardware.audio.core.IConfig/default");
// 或者对于 AIDL：
sp<IAudioHalService> halService;
auto status = AServiceManager_getService(
    "android.hardware.audio.service", &halService);

vendor HAL 进程在启动时注册自身：

// vendor/xxx/audio/service/main.cpp
int main() {
    ABinderProcess_setThreadPoolMaxThreadCount(16);

    auto service = ndk::SharedRefBase::make<AudioHalService>();
    auto binder = service->asBinder();

    const std::string instance =
        std::string(IConfig::descriptor) + "/default";
    AServiceManager_addService(binder.get(), instance.c_str());

    ABinderProcess_joinThreadPool();
    return EXIT_FAILURE;
}

三、AIDL HAL 接口设计（Android 13+/15）

Android 15 的 Audio HAL AIDL 接口位于 hardware/interfaces/audio/aidl/，核心接口如下：

3.1 IModule：硬件模块抽象

IModule 是 AIDL HAL 的顶层接口，对应 HIDL 中的 IDevice，代表一个音频硬件模块：

// hardware/interfaces/audio/aidl/android/hardware/audio/core/IModule.aidl
@VintfStability
interface IModule {
    // 打开输出流
    IStreamOut openOutputStream(in OpenOutputStreamArguments args,
                                out OpenOutputStreamReturn ret);

    // 打开输入流
    IStreamIn openInputStream(in OpenInputStreamArguments args,
                              out OpenInputStreamReturn ret);

    // 设置/获取音频端口配置
    AudioPortConfig[] getAudioPortConfigs();
    void setAudioPortConfig(in AudioPortConfig portConfig);

    // 连接/断开外部设备（如耳机插拔）
    void connectExternalDevice(in AudioPort templateIdAndAdditionalData);
    void disconnectExternalDevice(int portId);

    // 获取支持的音频格式
    AudioPort[] getAudioPorts();
    AudioRoute[] getAudioRoutes();

    // Master 音量/静音
    void setMasterVolume(float volume);
    float getMasterVolume();
    void setMasterMute(boolean mute);
    boolean getMasterMute();
}

OpenOutputStreamArguments 封装了所有打开输出流所需的参数：

parcelable OpenOutputStreamArguments {
    // 流的唯一标识，对应 AudioFlinger 的 io_handle
    int portConfigId;
    // 源元数据（描述将要播放的内容）
    SourceMetadata sourceMetadata;
    // 音频配置（采样率、格式、声道数）
    @nullable AudioOffloadInfo offloadInfo;
    // Buffer 大小（帧数）
    long bufferSizeFrames;
    // 输出标志
    AudioOutputFlags[] flags;
}

3.2 IStreamOut：输出流接口

// hardware/interfaces/audio/aidl/android/hardware/audio/core/IStreamOut.aidl
@VintfStability
interface IStreamOut {
    // 写入 PCM 数据（核心方法）
    void write(in byte[] buffer);

    // 获取当前播放位置（帧数）
    long getPlaybackRateParameters();

    // 暂停/恢复/冲刷/关闭
    void pause();
    void resume();
    void flush();
    void drain(AudioDrain type);

    // Android 15 新增：精确的呈现位置
    // 用于 A/V 同步
    void updateOffloadPresentationPosition(in PresentationPosition position);

    // 获取延迟（毫秒）
    int getLatency();

    // 音量控制（用于 direct/offload stream）
    void setVolume(float left, float right);
}

3.3 IStreamIn：输入流接口

@VintfStability
interface IStreamIn {
    // 读取 PCM 数据
    void read(inout byte[] buffer);

    // 获取输入增益（麦克风增益）
    float getInputFramesLost();

    // 获取捕获位置
    MmapPosition getCapturePosition();

    // Android 15 新增：多通道麦克风支持
    MicrophoneInfo[] getActiveMicrophones();
}

3.4 Android 15 AIDL HAL 的新特性

Android 15（AIDL version 3）引入了几个值得关注的新特性：

1. Bluetooth A2DP/LE Audio HAL 统一

Android 15 将蓝牙音频 HAL 从独立的 IBluetoothAudioProvider 整合进标准 Audio HAL 框架：

// 新增 BluetoothA2dpCapabilities
parcelable BluetoothA2dpCapabilities {
    BluetoothA2dpCodec[] supportedCodecs;
    boolean supportsNonOffloaded;
    boolean supportsOffloaded;
}

2. Spatial Audio HAL 支持

// IModule 新增空间音频接口
SpatializerCapabilities getSpatializerCapabilities();
void setSpatializerHeadTrackingMode(HeadTrackingMode mode);

3. Ultra-Low Latency (ULL) 路径优化

// 新增 MMAP 零拷贝模式标志
const int AUDIO_OUTPUT_FLAG_MMAP_NOIRQ = 0x2000;

四、HAL 调用流程：音频数据的传递之旅

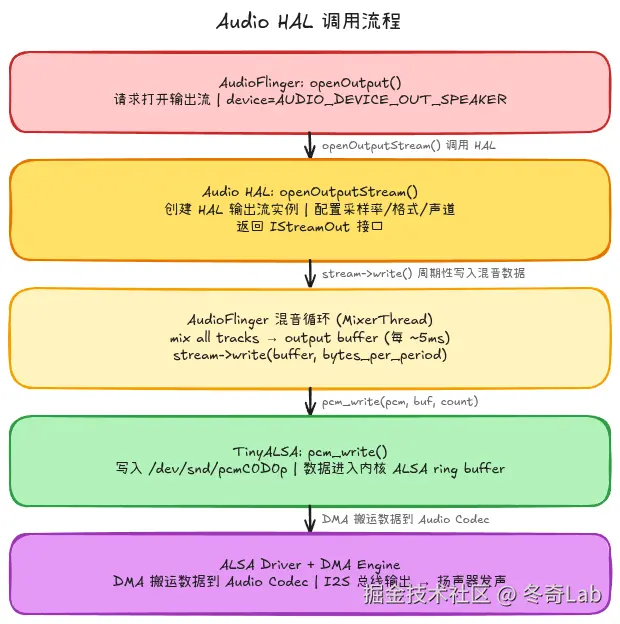

下图展示了从 AudioFlinger 到硬件的完整调用链路：

4.1 openOutput：建立输出通道

当 AudioFlinger 需要打开一个新的播放通道时，会调用 HAL 的 openOutputStream()：

// frameworks/av/services/audioflinger/AudioFlinger.cpp
// AudioFlinger::openOutput() 关键流程（简化）

status_t AudioFlinger::openOutput(
        const media::OpenOutputRequest& request,
        media::OpenOutputResponse* response)
{
    // 1. 找到对应的 HAL 模块
    sp<DeviceHalInterface> device = mAudioHWDevs[hwDevId]->hwDevice();

    // 2. 设置音频配置
    AudioConfig config;
    config.sample_rate = halConfig.sampleRate;
    config.channel_mask = halConfig.channelMask;
    config.format = halConfig.format;

    // 3. 调用 HAL 打开输出流（关键调用）
    sp<StreamOutHalInterface> outStream;
    status_t status = device->openOutputStream(
            *output,
            devices,
            flags,
            &config,
            address.c_str(),
            &outStream);

    // 4. 创建 PlaybackThread，绑定 outStream
    sp<PlaybackThread> thread = new MixerThread(this, outStream, *output, devices);
    mPlaybackThreads.add(*output, thread);

    return NO_ERROR;
}

在 AIDL HAL 的 vendor 实现中，openOutputStream() 会：

// vendor/qcom/audio/aidl/AudioDevice.cpp（高通示例，简化）

ndk::ScopedAStatus AudioDevice::openOutputStream(
        const OpenOutputStreamArguments& args,
        OpenOutputStreamReturn* ret) {

    // 1. 解析音频参数
    struct pcm_config config;
    config.rate = args.portConfig.sampleRate.value;
    config.channels = audioChannelCountFromOutMask(args.portConfig.channelMask);
    config.format = tinyAlsaFormatFromAidl(args.portConfig.format.value);
    config.period_size = args.bufferSizeFrames;
    config.period_count = PLAYBACK_PERIOD_COUNT;  // 通常为 4

    // 2. 打开 ALSA PCM 设备
    struct pcm* pcm = pcm_open(SOUND_CARD, PLAYBACK_DEVICE,
                                PCM_OUT, &config);
    if (!pcm_is_ready(pcm)) {
        LOG(ERROR) << "pcm_open failed: " << pcm_get_error(pcm);
        return ndk::ScopedAStatus::fromExceptionCode(EX_ILLEGAL_STATE);
    }

    // 3. 创建输出流对象并返回
    auto stream = ndk::SharedRefBase::make<StreamOut>(pcm, config);
    ret->stream = stream;
    return ndk::ScopedAStatus::ok();
}

4.2 混音循环：AudioFlinger 的心跳

MixerThread::threadLoop() 是 AudioFlinger 的核心循环，以固定的时间间隔（通常 5~20ms）运行：

// frameworks/av/services/audioflinger/Threads.cpp (简化)

bool AudioFlinger::MixerThread::threadLoop() {
    while (!exitPending()) {
        // 1. 等待新数据或超时
        waitForNextBuffer();

        // 2. 混音：将所有活跃 Track 的 PCM 数据混合
        mAudioMixer->process(pts);

        // 3. 对混音结果做音效处理
        processEffectChains_l(effectBuffer, frameCount);

        // 4. 写入 HAL（关键调用）
        ssize_t framesWritten = mOutput->write(
            mMixBuffer,
            mNormalFrameCount * mFrameSize);

        // 5. 更新时间戳
        updateTimestamp();
    }
    return false;
}

mOutput->write() 经由 AIDL Binder 调用到 vendor 进程的 StreamOut::write()：

// vendor HAL: StreamOut::write() 实现
ndk::ScopedAStatus StreamOut::write(
        const std::vector<uint8_t>& buffer,
        int64_t* framesWritten) {

    // 直接调用 TinyALSA 写入
    int ret = pcm_write(mPcm,
                        buffer.data(),
                        buffer.size());
    if (ret != 0) {
        LOG(ERROR) << "pcm_write error: " << pcm_get_error(mPcm);
        *framesWritten = 0;
        return ndk::ScopedAStatus::fromExceptionCode(EX_IO);
    }

    *framesWritten = buffer.size() / mFrameSize;
    return ndk::ScopedAStatus::ok();
}

4.3 时序分析：每一毫秒都很重要

对于音乐播放（44100Hz，stereo，16bit），典型的 timing 如下：

AudioTrack.write() [App 进程]
    │ (Binder: ~0.1ms)
    ▼
AudioFlinger SharedBuffer 写入
    │ (等待混音周期)
    ▼
MixerThread::threadLoop() [每 ~5ms 触发一次]
    │  ├── 混音处理: ~0.5ms
    │  ├── 音效处理: ~0.2ms
    │  └── stream->write(): ~0.1ms (Binder 到 HAL)
    │
    ▼
StreamOut::write() [vendor HAL 进程]
    │
    ▼
pcm_write() → /dev/snd/pcmC0D0p [TinyALSA]
    │  ALSA ring buffer 还有 3~4 个周期的缓冲
    │
    ▼
DMA 引擎 [内核]
    │  自动搬运数据到 Audio Codec
    │
    ▼
I2S 总线 → Audio Codec → 扬声器

典型延迟（低延迟模式）：

• AudioTrack → AudioFlinger: ~20ms（默认双缓冲）
• AudioFlinger → HAL write: ~5ms（一个混音周期）
• HAL → 扬声器（DMA 缓冲）: ~10ms
• 总端到端延迟：3550ms（普通音乐播放）

对于游戏/专业音频，Android 提供了 MMAP 零拷贝模式，可将延迟降低到 ~10ms。

五、TinyALSA：内核音频接口

TinyALSA 是 Android 对标准 ALSA（Advanced Linux Sound Architecture）的轻量级封装，位于 external/tinyalsa/。

5.1 核心数据结构

// external/tinyalsa/include/tinyalsa/asoundlib.h

struct pcm_config {
    unsigned int channels;      // 声道数（1=mono, 2=stereo）
    unsigned int rate;          // 采样率（Hz，如 44100, 48000）
    unsigned int period_size;   // 每个 period 的帧数（如 960 帧 @ 48kHz = 20ms）
    unsigned int period_count;  // period 数量（ring buffer 大小 = period_size × period_count）
    enum pcm_format format;     // PCM_FORMAT_S16_LE 等
    unsigned int start_threshold;  // 触发 DMA 启动的阈值
    unsigned int stop_threshold;   // 触发停止的阈值
    unsigned int silence_threshold;
    int silence_size;
};

5.2 关键 API

// 打开 PCM 设备
// card: 声卡编号（通常为 0）
// device: 设备编号（通常为 0，即 pcmC0D0）
// flags: PCM_OUT（播放）或 PCM_IN（录音）
struct pcm *pcm_open(unsigned int card, unsigned int device,
                     unsigned int flags, const struct pcm_config *config);

// 检查是否就绪
int pcm_is_ready(const struct pcm *pcm);

// 写入 PCM 数据（播放）
// 阻塞调用，直到数据被写入 ring buffer
int pcm_write(struct pcm *pcm, const void *data, unsigned int count);

// 读取 PCM 数据（录音）
int pcm_read(struct pcm *pcm, void *data, unsigned int count);

// 获取 ring buffer 中已有数据量
unsigned int pcm_avail_update(struct pcm *pcm);

// 关闭 PCM 设备
int pcm_close(struct pcm *pcm);

5.3 ALSA Ring Buffer 原理

TinyALSA 与内核 ALSA 之间通过 mmap 的共享内存实现零拷贝：

AudioFlinger                  TinyALSA                 内核 ALSA driver
    │                             │                          │
    │  pcm_write(buf, bytes)      │                          │
    │ ─────────────────────────► │                          │
    │                             │  mmap 写入 ring buffer   │
    │                             │ ───────────────────────► │
    │                             │                          │ DMA 搬运
    │                             │                          │ ──────────────►
    │                             │                          │  Audio Codec
    │                             │                          │   ↓
    │                             │                          │  I2S 总线
    │                             │                          │   ↓
    │                             │                          │  扬声器

pcm_write() 的实际实现是通过 ioctl(SNDRV_PCM_IOCTL_WRITEI_FRAMES) 通知内核有新数据可以搬运，然后 DMA 引擎会自动（中断驱动）将 ring buffer 中的数据搬运到音频编解码器的寄存器/FIFO。

5.4 /dev/snd 节点

# 查看声卡和设备节点
$ ls /dev/snd/
controlC0   # 控制设备（mixer controls）
pcmC0D0c    # PCM 录音设备（Card 0, Device 0, Capture）
pcmC0D0p    # PCM 播放设备（Card 0, Device 0, Playback）
pcmC0D1p    # Deep Buffer 播放设备（Card 0, Device 1）
timer       # ALSA timer 设备

# 查看声卡信息
$ cat /proc/asound/cards
 0 [msmnile        ]: msm-tavita-snd - msm-tavita-snd
                      msm-tavita-snd

# 查看 PCM 设备列表
$ cat /proc/asound/pcm
00-00: MultiMedia1 (*) : playback 1 : capture 1
00-01: MultiMedia2 (*) : playback 1
00-06: MultiMedia7 (*) : playback 1 : capture 1

六、Audio HAL 实现要点

下图展示了 Audio HAL 完整的架构层次：

6.1 vendor HAL 实现结构

一个典型的 vendor Audio HAL 实现（以类 QCOM 架构为例）：

vendor/qcom/opensource/audio-hal/
├── primary-hal/
│   ├── hal/
│   │   ├── AudioDevice.cpp        # IModule 实现
│   │   ├── AudioStream.cpp        # IStreamOut / IStreamIn 实现
│   │   └── AudioEffects.cpp       # Effects HAL
│   ├── audio_extn/
│   │   ├── AudioExtn.cpp          # 扩展功能
│   │   └── ...
│   └── configs/
│       ├── audio_policy_configuration.xml  # 音频路由配置
│       └── mixer_paths.xml                 # ALSA mixer 路径配置
└── service/
    └── main.cpp                   # HAL 进程入口

6.2 mixer_paths.xml：ALSA mixer 控制

mixer_paths.xml 是 vendor HAL 的核心配置文件，定义了不同音频路径（路由）对应的 ALSA mixer control 设置：

<!-- vendor/qcom/audio/configs/msmnile/mixer_paths.xml 示例 -->
<mixer>
    <!-- 定义不同的音频路径 -->
    <path name="speaker">
        <ctl name="RX_CDC_DMA_RX_0 Audio Mixer MultiMedia1" value="1"/>
        <ctl name="RX INT0_1 MIX1 INP0" value="RX0"/>
        <ctl name="RDAC_CLK_CTL" value="1"/>
        <ctl name="WSA_SPK_PA_GAIN" value="6 dB"/>
    </path>

    <path name="headphones">
        <ctl name="RX_CDC_DMA_RX_1 Audio Mixer MultiMedia1" value="1"/>
        <ctl name="RX INT1_1 MIX1 INP0" value="RX1"/>
        <ctl name="RX INT2_1 MIX1 INP0" value="RX2"/>
    </path>

    <path name="speaker-and-headphones">
        <path name="speaker"/>
        <path name="headphones"/>
    </path>

    <!-- 麦克风路径 -->
    <path name="handset-mic">
        <ctl name="TX_CDC_DMA_TX_3 Channels" value="One"/>
        <ctl name="TX_DEC0 MUX" value="SWR_MIC"/>
        <ctl name="ADC MUX0" value="DMIC"/>
        <ctl name="DMIC MUX0" value="DMIC0"/>
    </path>
</mixer>

vendor HAL 在路由切换时调用 mixer_ctl_set_value() 应用这些配置：

// 路由切换示例（简化）
void AudioDevice::setOutputDevices(audio_devices_t devices) {
    struct mixer *mixer = mixer_open(SOUND_CARD);

    if (devices & AUDIO_DEVICE_OUT_SPEAKER) {
        applyMixerPath(mixer, "speaker");
    } else if (devices & AUDIO_DEVICE_OUT_WIRED_HEADPHONE) {
        applyMixerPath(mixer, "headphones");
    }

    mixer_close(mixer);
}

6.3 典型 out_write 实现

// 完整的 out_write 实现（Legacy HAL 风格，也适用于 AIDL HAL 底层）
static ssize_t out_write(struct audio_stream_out *stream,
                         const void *buffer, size_t bytes)
{
    struct stream_out *out = (struct stream_out *)stream;
    struct audio_device *adev = out->dev;
    int ret = 0;

    pthread_mutex_lock(&out->lock);

    // 1. 如果流未打开，先打开 PCM 设备
    if (!out->pcm) {
        out->pcm = pcm_open(adev->card_id,
                            out->pcm_device_id,
                            PCM_OUT,
                            &out->config);
        if (!pcm_is_ready(out->pcm)) {
            ALOGE("pcm_open failed: %s", pcm_get_error(out->pcm));
            pcm_close(out->pcm);
            out->pcm = NULL;
            pthread_mutex_unlock(&out->lock);
            return -ENODEV;
        }
    }

    // 2. 写入数据
    ret = pcm_write(out->pcm, buffer, bytes);
    if (ret != 0) {
        ALOGE("pcm_write error: %s", pcm_get_error(out->pcm));
        // 尝试恢复
        pcm_close(out->pcm);
        out->pcm = NULL;
    }

    // 3. 更新写入帧数（用于时间戳计算）
    out->written += bytes / audio_stream_out_frame_size(stream);

    pthread_mutex_unlock(&out->lock);
    return (ret == 0) ? (ssize_t)bytes : ret;
}

6.4 Hardware Effects / DSP Offload

现代 SoC（如高通 Snapdragon、联发科 Dimensity）通常集成了独立的 DSP 协处理器，可以卸载音效处理任务，降低 AP 功耗。

AudioFlinger (AP 侧)
    │
    │  写入原始 PCM 数据
    ▼
Audio HAL (AP 侧)
    │
    │  offload 到 DSP
    ▼
DSP 处理 (独立核心)
    ├── Equalizer（EQ 均衡器）
    ├── Reverb（混响）
    ├── DRC（动态范围控制）
    └── 噪声消除 / 回声消除 (AEC)
    │
    ▼
Audio Codec → 扬声器/耳机

AIDL HAL 中的 Effects 接口：

// hardware/interfaces/audio/aidl/android/hardware/audio/effect/IEffect.aidl
@VintfStability
interface IEffect {
    void open(in Parameter.Common common,
              in @nullable Parameter.Specific specific,
              out OpenEffectReturn ret);
    void close();
    void command(in CommandId commandId);
    Status process(MQDescriptor<PCM, SynchronizedReadWrite> inBuffer,
                   MQDescriptor<PCM, SynchronizedReadWrite> outBuffer);
}

七、调试技巧：当声音出问题时

7.1 dumpsys 诊断

# 查看 AudioFlinger HAL 状态
$ adb shell dumpsys media.audio_flinger

# 输出示例（关键部分）：
AudioHwDevice 0x7f8b2c0 primary:
  hw_ptr framesRead:1234567890 timeNs:1736581515285000
  mHALFrameCount:960
  mSamplingRate:48000 mFormat:0x1 mChannelMask:0x3
  Audio hardware state: NORMAL
  Output stream is at:0x7f8b380
  Output stream HAL latency: 22 ms

# 查看 ALSA 状态
$ adb shell cat /proc/asound/card0/pcm0p/sub0/status
state: RUNNING
owner_pid   : 456    (audioserver)
trigger_time: 12345.678901234
tstamp      : 12345.689012345
delay       : 960    (frames)
avail       : 7680
avail_max   : 8640

7.2 tinyplay / tinycap 工具

# 播放 WAV 文件（直接测试 HAL）
$ adb shell tinyplay /sdcard/test.wav -D 0 -d 0 -r 48000 -c 2

# 录音测试
$ adb shell tinycap /sdcard/capture.wav -D 0 -d 0 -r 48000 -c 2 -b 16

# 查看 ALSA mixer controls
$ adb shell tinymix --card 0

# 设置特定 mixer control
$ adb shell tinymix --card 0 "RX_CDC_DMA_RX_0 Audio Mixer MultiMedia1" 1

tinyplay 绕过整个 Android 音频框架，直接测试 HAL 底层 ，是排查 codec 驱动问题的利器。如果 tinyplay 能播放但 Android 应用不能，问题在 AudioFlinger 及以上层；如果 tinyplay 也失败，问题在 HAL/驱动层。

7.3 logcat 过滤

# 过滤 AudioFlinger 相关日志
$ adb logcat -s AudioFlinger:V AudioHAL:V r_submix:E

# 关键日志关键字
# "openOutput" → HAL openOutputStream 调用
# "pcm_open" → TinyALSA 打开设备
# "pcm_write error" → 写入失败
# "underrun" → 播放缓冲区不足（可能导致爆音）
# "overrun" → 录音缓冲区溢出

7.4 常见问题排查

问题1：播放无声音

排查路径：

检查 mixer_paths.xml 对应路径是否正确
    → tinymix 查看 mixer controls 是否已设置
        → 检查 pcm_open 是否成功
            → 检查 /dev/snd/pcmC0D0p 权限

问题2：爆音/杂音

通常是 underrun（欠载）导致：

$ adb shell cat /proc/asound/card0/pcm0p/sub0/status | grep "avail\|delay"
delay : 240   # 缓冲中的帧数（应大于 period_size）
avail : 7440  # 可写入的帧数

# 如果 delay 持续接近 0，说明 AudioFlinger 写入太慢 → underrun

调优方案：增大 period_count 或减少 period_size，平衡延迟和稳定性：

// 低延迟配置（可能有更多 underrun 风险）
config.period_size = 240;     // 5ms @ 48kHz
config.period_count = 2;      // 2 × 5ms = 10ms 缓冲

// 稳定配置（更大缓冲，延迟更高）
config.period_size = 960;     // 20ms @ 48kHz
config.period_count = 4;      // 4 × 20ms = 80ms 缓冲

问题3：录音有回声

AEC（Acoustic Echo Cancellation）配置问题：

# 检查是否启用了 AEC 音效
$ adb shell dumpsys media.audio_flinger | grep -i "echo\|aec"

# 检查麦克风 mixer 路径
$ adb shell tinymix | grep -i "mic\|ADC"

7.5 性能分析：Perfetto/Systrace

# 使用 Systrace 捕获音频延迟
$ adb shell atrace --async_start -b 32768 audio hal binder

# 捕获 10 秒
$ sleep 10

$ adb shell atrace --async_stop > audio_trace.html

# 在 Perfetto UI 中分析：
# - MixerThread::threadLoop() 执行时间
# - write() 到 HAL 的 Binder 延迟
# - DMA 触发间隔

八、系列总结：八篇之旅的终点与新起点

至此，我们完成了 Android 15 音频子系统系列的全部 8 篇内容。让我们用一张"全景图"回顾整个旅程：

用户视角                    Android 音频栈                    硬件视角
─────────────────────────────────────────────────────────────────────

[用户点击播放]

  App 调用 MediaPlayer
  或 AudioTrack.write()           ← 第2篇：AudioTrack 与播放链路
        │
        ▼ Binder IPC
  AudioFlinger (audioserver)
  ├── MixerThread 混音            ← 第1篇：AudioFlinger 架构基础
  ├── EffectChain 音效            ← 第4篇：音效系统与 AudioEffect
  └── 音量控制（Q4.12）           ← 第7篇：音量控制系统
        │
        ▼ Binder IPC
  AudioPolicyService              ← 第5篇：AudioPolicy 路由决策
  ├── Engine 路由决策
  └── 设备选择（喇叭/耳机/BT）
        │
        ▼（同进程通知）
  AudioService (system_server)
  ├── 音量分级管理                ← 第7篇（续）
  └── 音频焦点仲裁                ← 第6篇：音频焦点管理
        │
        ▼ AIDL Binder IPC
  vendor HAL 进程                  ← 第8篇（本篇）：Audio HAL
  ├── IModule / IStreamOut
  ├── TinyALSA pcm_write()
  └── ALSA ring buffer
        │
        ▼ DMA
  Audio Codec (硬件)
        │
        ▼ I2S 总线
  扬声器/耳机 → 声音✓

[同时，麦克风拾音]             ← 第3篇：音频录制系统
  AudioRecord → AudioFlinger

八篇文章串起的核心知识点：

篇章	主题	核心知识
第1篇	AudioFlinger 架构	Binder IPC、线程模型、SharedBuffer
第2篇	AudioTrack 播放	双缓冲、同步机制、低延迟路径
第3篇	音频录制	AudioRecord、MMAP 模式、AEC
第4篇	音效系统	AudioEffect、插入/辅助音效、链式处理
第5篇	AudioPolicy	路由决策、策略引擎、XML 配置
第6篇	音频焦点	焦点栈、GAIN 类型、自动闪避
第7篇	音量控制	三层架构、对数曲线、Q4.12 定点
第8篇	Audio HAL	AIDL接口、TinyALSA、DMA链路

写给最后的你：音频系统是 Android 中少有的"全栈穿透"系统------从 Java API 到 Native C++，从 Binder IPC 到内核驱动，从软件混音到 DMA 硬件操作，每一层都有其独特的设计哲学和工程取舍。

当你下次听到从 Android 设备中流出的音乐时，不妨想一想：这段旋律走过了多少层代码、穿越了多少道 IPC 边界、经历了多少次格式转换，才最终化为空气中的振动，传入你的耳朵。

这就是 Android 音频系统的魅力------它把复杂的底层细节优雅地隐藏在一个简单的 audioTrack.play() 调用之后，而理解这些细节，正是成为优秀 Android 系统工程师的必经之路。

系列完结：如果这个系列对你有帮助，欢迎关注后续的 Android 视频子系统、Binder IPC 深度解析等系列文章。技术的旅程永无止境，我们下个系列见！
