MATLAB图片的所有导出格式

MATLAB图片的所有导出格式

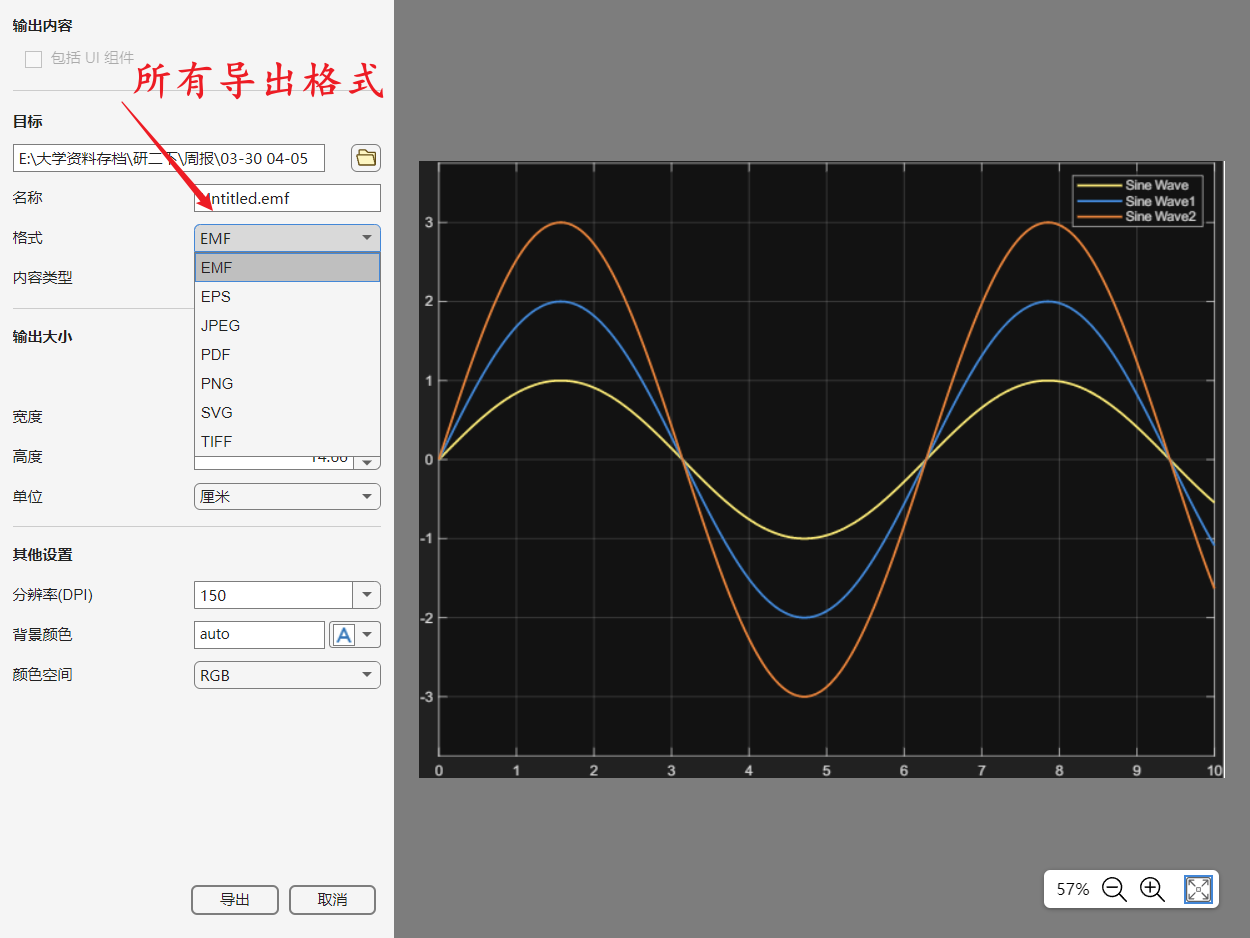

MATLAB Figure导出的所有格式

这几个格式的详细对比:


矢量格式(放大不失真, 文字可复制)

EMF(Enhanced Metafile)

  • Windows专属矢量格式, Word/PPT兼容性最好
  • 插入Word后导出PDF, 文字完全可复制
  • 缺点:跨平台差(Mac/Linux可能显示异常)、Word图片导出到PDF其图片的字体将会发生变化.
  • ✅ 推荐用于Word/PPT插图

EPS(Encapsulated PostScript)

  • 专业出版/印刷行业标准矢量格式
  • LaTeX插图首选, 质量极高
  • 缺点:Word支持较差, 需要额外软件预览, Word中无法打开该文件
  • ✅ 推荐用于LaTeX论文

SVG(Scalable Vector Graphics)

  • 网页标准矢量格式, 任意缩放无损
  • Word 2016+可直接插入
  • 可以用浏览器/Inkscape直接打开编辑
  • ✅ 推荐用于网页或需要二次编辑

PDF

  • 可以是矢量也可以是光栅(取决于导出设置)
  • MATLAB导出时加 -vector 参数保证矢量
  • 适合直接作为独立图片文件分享
  • ✅ 推荐用于单独分发图片

光栅格式(放大会失真, 文字不可复制)

JPEG

  • 有损压缩, 文件小, 但图表线条/文字会产生压缩噪点
  • ❌ 不推荐用于科学图表, 适合照片类图像

PNG

  • 无损压缩, 透明背景支持
  • 科学图表中最常用的位图格式
  • 需要设置足够高的DPI(300+)才能印刷清晰
  • ✅ 如果必须用位图,选PNG而不是JPEG

TIFF

  • 无损, 支持极高分辨率, 文件较大
  • 印刷出版行业标准位图格式
  • 很多期刊投稿要求300~600 DPI的TIFF
  • ✅ 推荐用于期刊投稿(有DPI要求时)

一眼看清楚

格式 类型 文字可复制 推荐场景
EMF 矢量 ✅ Word / PPT
EPS 矢量 ✅ LaTeX论文
SVG 矢量 ✅ 网页 / 二次编辑
PDF 矢量 ✅ 独立分发
PNG 光栅 ❌ 位图首选
TIFF 光栅 ❌ 期刊投稿
JPEG 光栅 ❌ 尽量避免

遇到的问题

MATLAB导出图片为EMF, EMF插入Word, Word然后导出为PDF, 图像中的字体会变小.

可选择插入SVG格式的图片.
