一、引言：精密铰链制造的检测需求
折叠屏手机铰链的研发与制造，是精密机械工程、材料科学与微电子封装技术融合的系统工程。铰链已非简单连接部件，而是决定整机功能性、可靠性与用户体验的核心模块。其工程挑战突出：在每日数十次、累计超数十万次的开合循环中，需维持精准运动轨迹、稳定阻尼手感，同时为柔性显示屏提供均匀支撑，抑制折痕生成与加深。
上述性能要求，转化为对铰链零部件及总成严苛的几何精度指标。以行业主流水滴型或U型铰链为例，其内部包含的数十个冲压、MIM或CNC加工件，组装后需实现微米级配合精度。因此，生产过程中需对直接影响装配与功能的关键尺寸（如段差、平面度、特定轮廓间隙等）实施快速、精准且可量化的检测。
二、

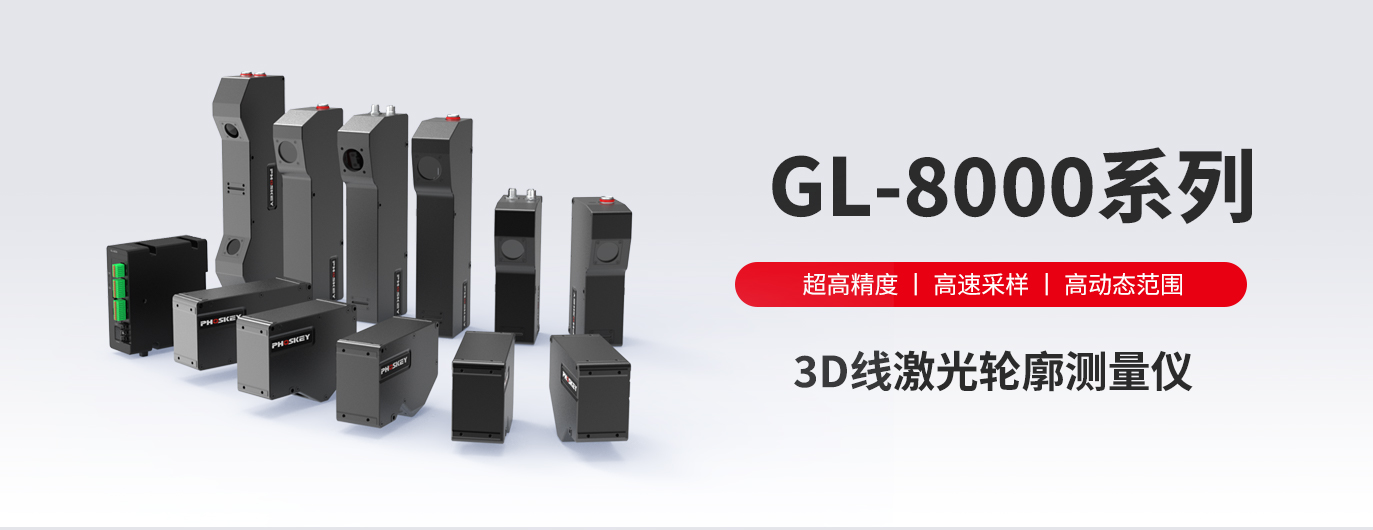

光子精密深耕精密测量领域多年，始终与中国制造发展同频共振，立足消费电子精密制造升级的核心诉求，推出3D 线激光轮廓测量仪前沿检测方案。其GL-8000系列3D线激光轮廓测量仪做为成熟的高精度非接触式光学传感器，技术特性适配折叠屏手机铰链高度、段差及平面度的精密测量需求。
- 检测范围与视野覆盖：GL-8000系列包含近12个型号，检测范围9.6mm-2004mm，可覆盖不同尺寸的手机铰链部件，以及多特征并排分布的宽度需求，为工装夹具设计提供充足冗余空间，保障测量稳定性与兼容性。
- 分辨率与精度保障：每条轮廓线可提供4096个数据点，能清晰呈现物体表面凹陷、突起等细微特征，满足铰链关键尺寸精确量化评估需求；线性精度达±0.02% of F.S.，确保测量结果准确可靠；重复精度达0.3μm，保障测量结果的一致性，为工艺判定提供基础。
- 扫描速度与效率匹配：全画幅采样速度可达4KHz，最高49KHz，即每秒可采集49000个轮廓点，能在高速生产环境中快速响应，实现高通量、高密度检测，同时保证数据质量。
**- 内嵌算法与自适应能力：**自研软件Phoskey Vision内嵌了成熟的2D/3D测量算法，可同步输出结果。同时具备高动态光自适应调节等功能与杂光抑制技术，能兼容不同材质、反光程度的铰链，提升检测的稳定性和兼容性。
三、 基于GL-8 00 0 系列3D线激光轮廓测量仪 的铰链检测
检测项目 一 ：支撑框架平面度测量
-
检测需求：精确评定关键支撑平面的平整程度，要求平面度≤0.8mm。
-
应用与操作：
▪ 选用GL-8000系列中的GL-8080型号，利用其高分辨率特性，确保各测量点高度（Z值）数据真实反映表面微观起伏，能够实现±0.01mm甚至更高的平面度测量精度，满足微米级公差的严苛要求；
▪ 通过Phoskey Vision软件处理获取的高精度点云数据，采用最小二乘法拟合基准平面，计算所有点的法向偏差；平面度结果取最大正负偏差绝对值之和；软件输出精确的平面度数值及高质量点云图，实测平面度的重复性精度可达0.002mm（2微米），检测结果稳定可靠。

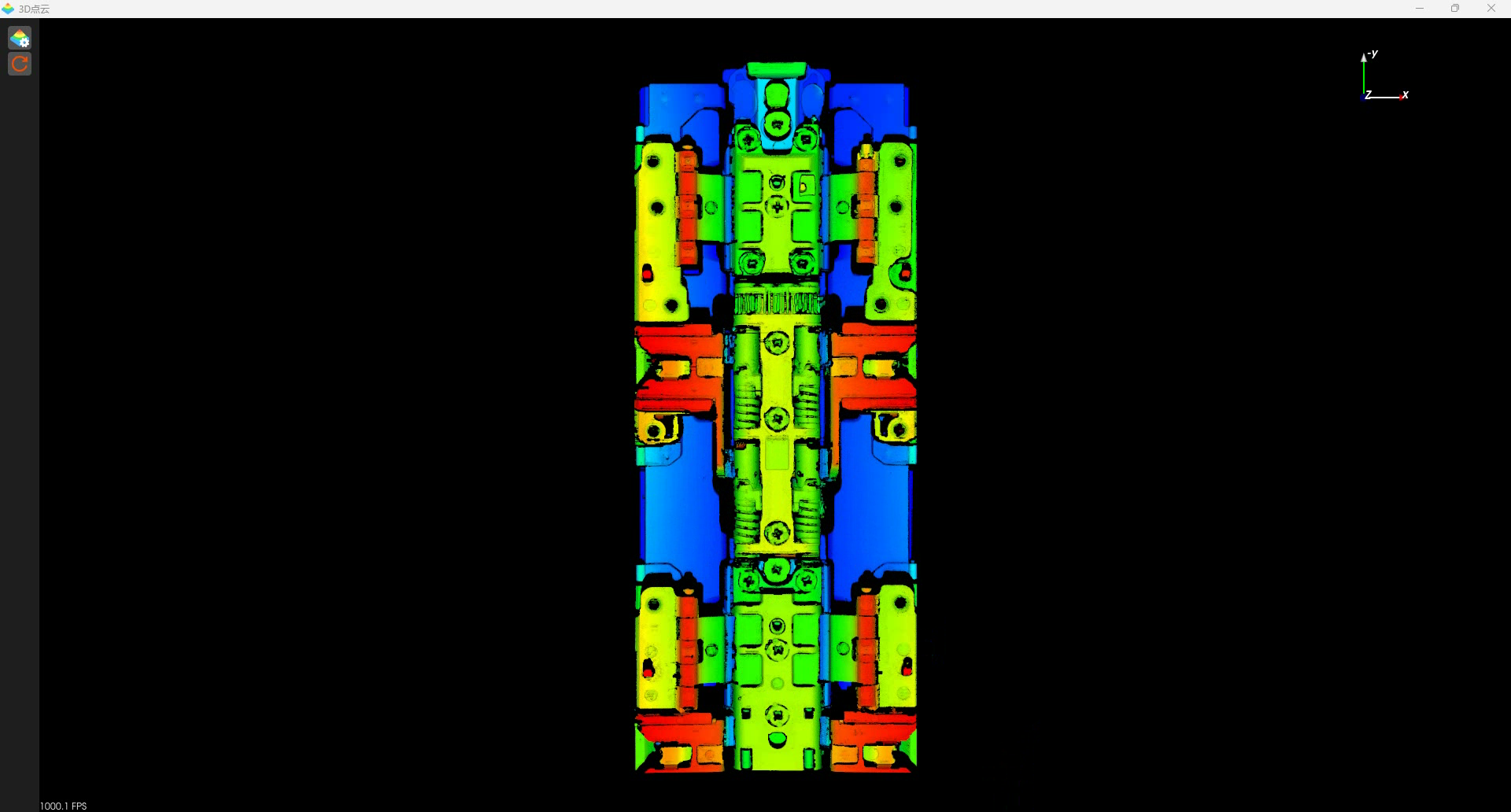

手机铰链点云图
检测项目 二 ： 铰链轴和固定座 段差检 测
-
检测需求：检测铰链内所有铰链轴和固定座的高度，控制段差在±0.15mm公差带内。
-
应用与操作：
▪ 选用GL-8000系列中的GL-8060型号，单次扫描可覆盖所有铰链轴和固定座，无需分段扫描，提升检测效率；
▪ 根据产线节拍设定扫描速度（如200mm/秒），利用4-49KHz高采样模式完成高速数据采集，单个工件检测时间仅需3-5秒；
▪ 搭配专用测量软件Phoskey Vision部署检测流程，通过软件在每个铰链轴和固定座的高密度轮廓线上精准识别特征，自动重复定位顶点，实时计算其相对高度差，输出段差统计图表，对组装压力异常或零件来料偏差进行预警。

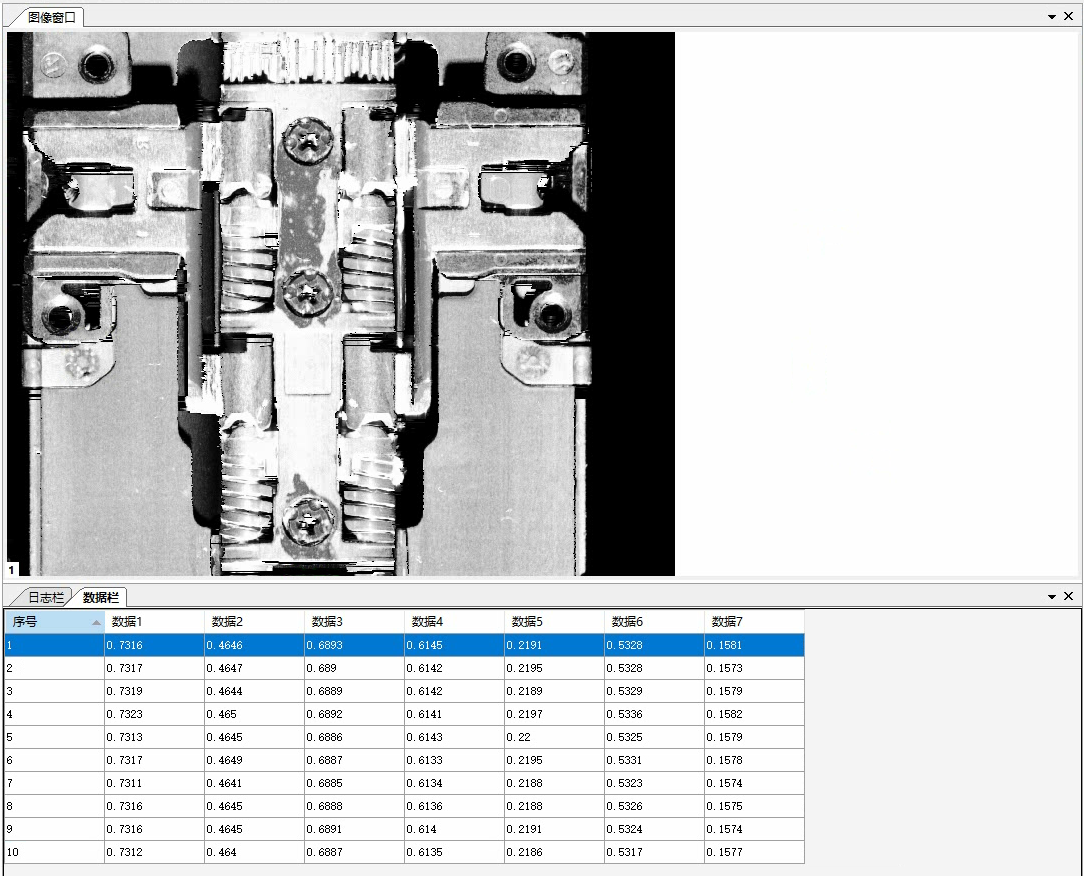

手机铰链灰度图与实测数据
四、 光子精密检测方案的 综合价值
将GL-8000系列3D线激光轮廓测量仪集成于铰链生产线，其产生的连续、可靠数据流可为制造数字化升级提供数据支撑。通过将实时测量数据与生产执行系统联动，可实现以下功能：
-
实时报警与拦截：对超差工件立即触发报警并完成分拣，避免缺陷工件流入后续工序；
-
过程能力分析：长期追踪段差、平面度等关键尺寸的CPK值，客观评估生产过程稳定性；
-
预见性维护：当测量数据出现趋势性漂移（如段差均值缓慢增大）时，预警模具磨损或装配轴力衰减问题。
五、结论
目前，这套3D检测方案已精准匹配折叠屏铰链制造中对段差、平面度、间隙等核心尺寸的在线精密测量需求，助力企业大幅降低生产成本、提升生产效益。
面向这类前沿精密制造领域的检测挑战，光子精密将持续依托自身核心光学检测技术优势，通过定制化、专业化的解决方案输出，为企业提供精准高效的检测技术支撑，赋能企业在精密制造领域的技术创新与产业升级，为行业前沿应用的规模化落地保驾护航。
