树莓派学习1-I2C配置与设备状态检测

1. I2C简介

I²C（Inter-Integrated Circuit）是一种由Philips公司开发的两线式串行总线，用于连接微控制器及其外围设备。I2C总线仅需两条线即可完成数据传输：一条串行数据线（SDA）和一条串行时钟线（SCL）。在I2C总线体系中，树莓派通常作为主设备（Master），而传感器、显示屏等外围模块作为从设备（Slave）。检测从设备的状态是I2C通信的第一步，也是排查硬件连接问题的关键环节。

2. 准备工作

2.1 硬件准备

• 树莓派4一块

• 待检测的I2C从设备（如我使用的SHT45）

• 杜邦线若干

2.2 接线方式

树莓派的I2C接口位于GPIO引脚上。树莓派4对应的引脚为：

功能	物理引脚号	GPIO编号
SDA（数据线）	3	GPIO2
SCL（时钟线）	5	GPIO3
GND	6、9、14、20、25等	---
3.3V	1、17	---

⚠️ 注意：部分I2C从设备（如PCF8591）需要5V供电，请根据设备的数据手册正确连接电源，确保电压匹配，避免损坏模块。

接线步骤：

1. 将从设备的VCC引脚连接到树莓派的3.3V（或5V，视设备而定）引脚

2. 将从设备的GND引脚连接到树莓派的GND引脚

3. 将从设备的SDA引脚连接到树莓派的GPIO2（物理引脚3）

4. 将从设备的SCL引脚连接到树莓派的GPIO3（物理引脚5）

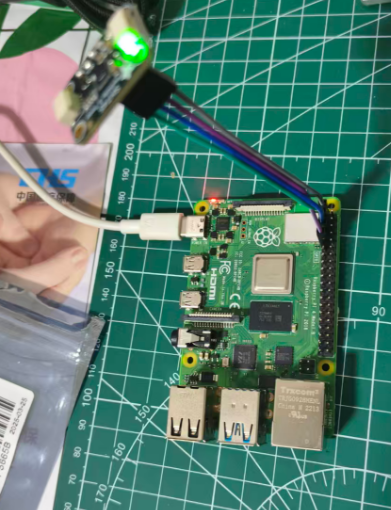

5. 如图：

3. 启用树莓派I2C功能

在开始检测从设备之前，需要确保树莓派的I2C功能已被正确启用。有两种常用的配置方法：

3.1 方法一：使用raspi-config工具（推荐）

在终端中执行以下命令，打开树莓派配置工具：

sudo raspi-config

然后按以下步骤操作：

1. 选择 Interfacing Options（接口选项），按Enter

2. 选择 I2C，按Enter

3. 选择 <Yes> 启用I2C接口

4. 依次选择 <Ok> → <Finish> 完成配置

5. 如果系统提示重启，执行 sudo reboot 重启树莓派

3.2 方法二：手动编辑配置文件

也可以手动编辑 /boot/config.txt 文件来启用I2C：

sudo nano /boot/config.txt

在文件末尾添加以下内容：

dtparam=i2c_arm=on

保存并退出（Ctrl+O → Enter → Ctrl+X），然后重启树莓派：

sudo reboot

3.3 验证I2C是否已启用

重启后，执行以下命令检查I2C内核模块是否已加载：

lsmod | grep i2c

如果I2C已启用，会有下面的输出：

如果没有任何输出，请重启系统后再试。如需查看树莓派上的I2C总线列表，可以使用：

i2cdetect -l

输出示例：

树莓派1代使用I2C0，而树莓派2代及以后（包括树莓派4）使用I2C1。

4. 安装I2C工具

i2c-tools是Linux系统中用于监控和识别I2C设备的工具集，在硬件识别和故障诊断方面非常重要。执行以下命令进行安装：

sudo apt update
sudo apt install i2c-tools -y

i2c-tools包含以下四个主要命令：

• i2cdetect --- 扫描I2C总线，检测已连接的设备

• i2cdump --- 读取I2C设备的所有寄存器内容

• i2cget --- 从I2C设备的指定寄存器读取数据

• i2cset --- 向I2C设备的指定寄存器写入数据

5. 检测Slave设备状态

5.1 使用i2cdetect扫描I2C设备

i2cdetect 是检测从设备状态的核心命令，它可以扫描指定I2C总线上的所有地址，并报告哪些地址有设备响应-。在树莓派上执行以下命令-：

sudo i2cdetect -y 1

📖 参数说明：

• -y：禁用交互模式，直接执行扫描操作，适用于脚本调用

• 1：指定要扫描的I2C总线编号，树莓派2代及以后使用总线1

• -a（可选）：扫描所有地址（包括保留地址）

5.2 理解扫描结果

执行命令后，终端会显示一个16×8的地址表格。以下是一个SHT45的输出示例：

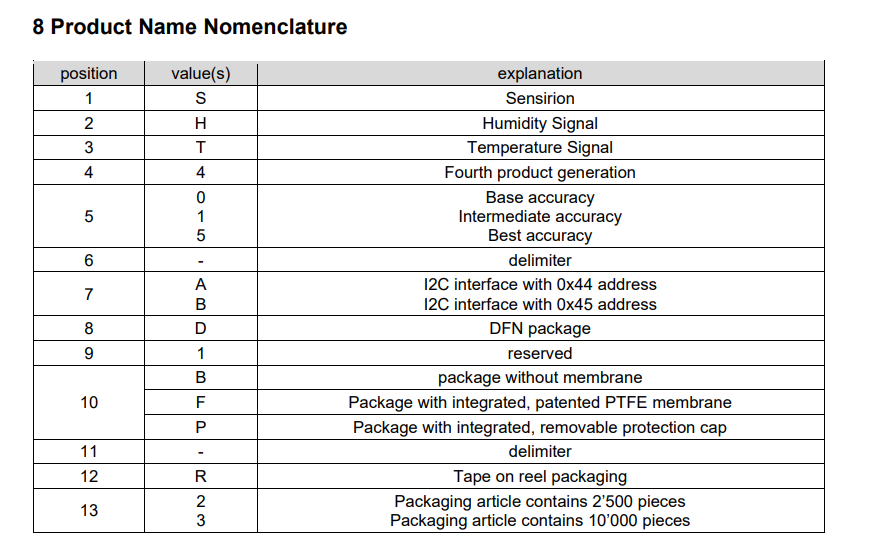

SHT45查询的地址，符合预期

在扫描结果中：

• --：表示该地址上没有检测到设备

• 数字（如 20、48、50）：表示在该地址上检测到了I2C从设备

💡 提示 ：如果扫描结果中所有地址都显示为--，请检查接线是否正确、电源是否稳定，以及从设备是否正常工作。

6. 常见故障排查

在检测I2C从设备状态时，可能会遇到以下常见问题：

6.1 扫描不到任何设备

可能原因及解决方法：

• I2C未启用 ：执行 sudo raspi-config 重新启用I2C，并重启系统

• 接线错误：检查SDA和SCL是否正确连接（SDA接GPIO2，SCL接GPIO3）

• 电源问题：检查从设备的供电是否正常

• 地址冲突：如果总线上有多个设备，确认地址不冲突

• 逻辑电平不匹配：确保从设备支持3.3V逻辑电平（树莓派GPIO为3.3V）

6.2 读取寄存器失败

可能原因及解决方法：

• 寄存器地址错误：查阅从设备的数据手册，确认正确的寄存器地址

• 通信速率问题：某些设备对I2C时钟频率敏感，可以尝试降低通信速率

• 设备需要唤醒：某些设备在读取前需要先发送特定的唤醒命令

6.3 i2cdetect显示设备地址但无法通信

可能原因及解决方法：

• 设备可能只响应特定的通信协议（如SMBus），尝试使用不同的读取方式

• 设备可能处于复位或待机状态，需要发送特定命令唤醒

• 检查从设备的数据手册，确认正确的通信时序

6.4 设备地址显示为UU

如果在 i2cdetect 的输出中看到 UU 而不是数字，这表示该地址已被内核驱动程序占用，属于正常现象，说明设备已被系统识别并加载了相应驱动-。

掌握I2C从设备的检测方法，是后续进行I2C通信开发和调试的基础。
