PID 控制器是工业控制领域应用最广泛的算法，没有之一。它就像一位经验丰富的"老司机"，能通过**比例（P）、积分（I）、微分（D）**三个动作的配合，让系统（如温度、速度、水位）精准且稳定地达到你设定的目标值。

一、核心思想：如何让水温刚好 50℃？

假设你要用 PID 控制热水器，把水温稳定在 50℃。算法会这样工作：

P - 比例控制（现在差多少）
- 动作：误差越大，动作越猛。如果现在 30℃，差 20℃，它会猛加热；接近 50℃时，力度会减小。
- 缺点：容易"刹不住车"。因为快到目标时力度变小，系统可能永远无法完全消除误差（静差），或者在目标值附近来回震荡。
I - 积分控制（过去欠多少）
- 动作：专门消除 P 控制留下的"静差"。它会累加历史误差，只要还有一点点没达到目标，它就会持续微调，直到误差彻底归零。
- 缺点：反应慢，如果调得太强，会导致系统反应迟钝或出现超调（冲过头）。
D - 微分控制（未来怎么变）
- 动作：具有"预见性"。它看的是误差的变化趋势（导数）。如果发现温度上升得太快，它会提前"踩刹车"，防止系统冲过头和震荡。
- 缺点：对噪声（信号干扰）非常敏感，调不好容易放大干扰。

形象比喻：

P：眼睛看着目标，差得远就跑快点。
I：心里记着旧账，差一分都不行。
D：预判惯性，跑太快了提前减速。

二、数学表达与代码实现

PID 的连续时间公式为：

在实际的嵌入式或计算机控制中，我们通常使用离散化的增量式 PID（更易实现且抗积分饱和）：

复制代码

// 定义PID结构体
typedef struct {
    float Kp, Ki, Kd;     // 三个参数
    float integral;        // 积分累加值
    float prev_error;      // 上一次的误差
} PID;

// PID计算函数（增量式）
float PID_Calculate(PID* pid, float setpoint, float feedback) {
    float error = setpoint - feedback;

    // P项
    float P_out = pid->Kp * error;

    // I项（累加）
    pid->integral += error;
    float I_out = pid->Ki * pid->integral;

    // D项（差分）
    float derivative = error - pid->prev_error;
    float D_out = pid->Kd * derivative;

    // 更新历史误差
    pid->prev_error = error;

    // 总输出 = P + I + D
    return P_out + I_out + D_out;
}

三、参数整定：如何调出好性能？

调整 Kp, Ki, Kd这三个参数是 PID 应用的关键，俗称"调参"。你可以遵循以下经验法则：

先 P 后 I 再 D：先设 Ki=0,Kd=0，只调 Kp。
调 P：增大 Kp直到系统出现临界震荡（开始轻微抖动），然后取此时 Kp的 50%-60% 作为最终值。
调 I：加入积分，从小开始增大 Ki，直到静差被消除，且没有明显超调。
调 D：最后加入微分，增大 Kd来抑制震荡，让曲线更平滑。

实用口诀 ：参数整定找最佳，从小到大顺序查。先是比例后积分，最后再把微分加。

四、进阶：必须注意的"坑"

PID 虽然经典，但直接使用裸算法会遇到实际问题：

积分饱和（Integral Windup） ：当输出达到硬件极限（如电机已满转）但误差还在时，积分项会疯狂累加，导致系统"卡死"。解决方案：必须对积分项进行限幅或使用抗饱和算法。
微分冲击 ：设定值（Setpoint）突变时，微分项会瞬间算出巨大的值，导致控制量突变。解决方案：对设定值进行平滑滤波，或只在反馈值上做微分。

五、应用场景

无人机：保持姿态稳定。
恒温箱：精确控制温度。
汽车巡航：保持设定车速。
机器人：关节位置控制。

六、MATLAB实现简易PID

复制代码

%% 使用MATLAB自带的PID控制器
clear all; close all; clc;

% 被控对象
sys = tf(1, [1, 0.4, 1]);  % 二阶系统

% 创建PID控制器
Kp = 2.5;
Ki = 0.8;
Kd = 1.2;
C = pid(Kp, Ki, Kd);

% 闭环系统
T = feedback(C*sys, 1);

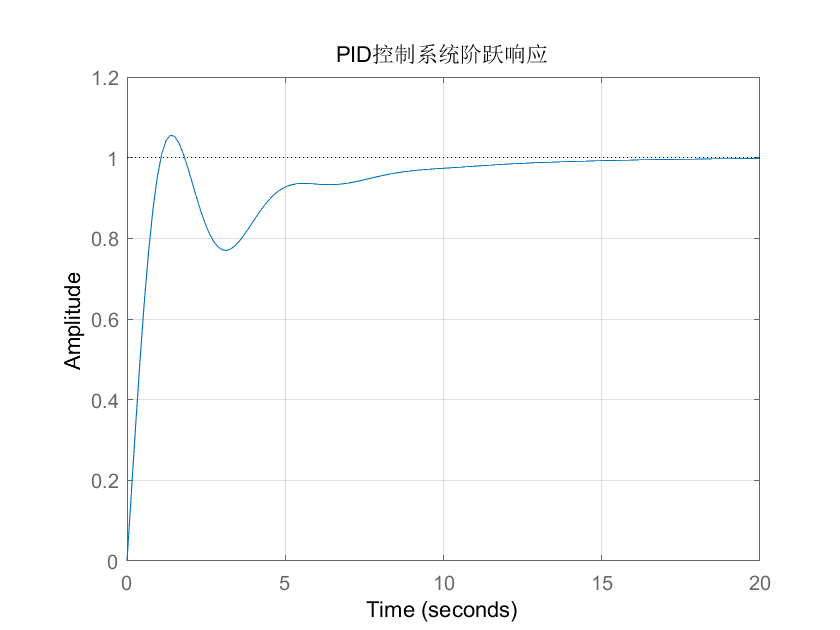

% 阶跃响应
figure;
step(T, 20);
grid on;
title('PID控制系统阶跃响应');

% 显示控制器信息
C
stepinfo(T)

命令行窗口：

复制代码

C =

             1
  Kp + Ki * --- + Kd * s
             s

  with Kp = 2.5, Ki = 0.8, Kd = 1.2

Continuous-time PID controller in parallel form.


ans =

  包含以下字段的 struct:

        RiseTime: 0.7866
    SettlingTime: 11.2001
     SettlingMin: 0.7701
     SettlingMax: 1.0558
       Overshoot: 5.5840
      Undershoot: 0
            Peak: 1.0558
        PeakTime: 1.3678
