智能天气时钟项目（二）：AHT20温湿度传感器驱动开发详解

前言

在嵌入式物联网项目中，温湿度采集是非常常见的需求。AHT20是一款高精度、低成本的数字温湿度传感器，广泛应用于智能家居、环境监测等领域。本文将详细介绍AHT20传感器的工作原理，并基于STM32F4平台，手把手教你实现一个完整的AHT20驱动代码。

一、AHT20传感器简介

1.1 产品概述

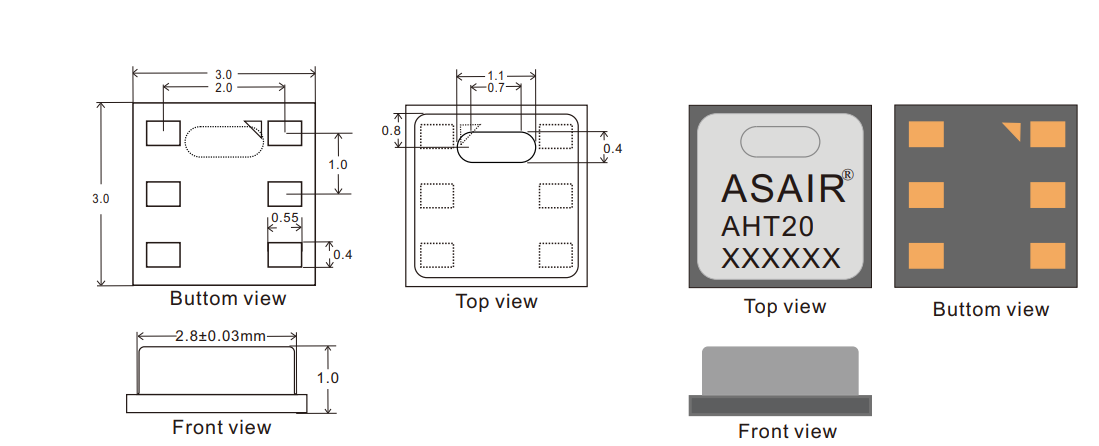

AHT20，新一代温湿度传感器在尺寸与智能方面建立了新的标准：它嵌入了适于回流焊的双列扁平无引脚SMD 封装，底面 3 x 3mm ，高度1.0mm。传感器输出经过标定的数字信 2 号，标准 I2C 格式。 AHT20 配有一个全新设计的 ASIC专用芯片、一个经过改进的MEMS半导体电容式湿度传感元件和一个标准的片上温度传感元件，其性能已经大大提升甚至超出了前一代传感器的可靠性水平，新一代温湿度传感器，经过改进使其在恶劣环境下的性能更稳定。每一个传感器都经过校准和测试，在产品表面印有产品批号。由于对传感器做了改良和微型化改进，因此它的性价比更高，并且最终所有设备都将得益于尖端的节能运行模式。其具备以下特点：

供电电压：2.2V ~ 5.5V
湿度测量范围：0% ~ 100% RH
温度测量范围：-40℃ ~ +85℃
湿度精度：±2% RH
温度精度：±0.3℃
I2C通信速率：最高1MHz
I2C设备地址：0x38（7位地址）或0x70（写操作地址）

1.2 引脚说明

引脚	名称	功能描述
1	VDD	电源正极（2.2V-5.5V）
2	SDA	I2C数据线
3	GND	电源地
4	SCL	I2C时钟线
5	NC	悬空
6	NC	悬空

1.3 工作流程

AHT20的典型工作流程如下：

上电 → 初始化（发送初始化命令）→ 等待校准完成 → 触发测量 → 等待测量完成 → 读取数据 → 解析数据

二、I2C通信协议详解

AHT20使用标准I2C协议进行通信，7位设备地址为0x38（写操作地址0x70，读操作地址0x71）。

2.1 命令列表

命令	操作码	说明
初始化	0xBE, 0x08, 0x00	发送3字节初始化序列
触发测量	0xAC, 0x33, 0x00	启动温湿度测量
读取状态	0x71	读取传感器状态字
软复位	0xBA	软件复位传感器

2.2 状态字说明

AHT20的状态字占用1字节（8位），各比特位含义如下：

位	含义
Bit[7]	忙闲指示位：1=忙，0=空闲
Bit[6:5]	保留
Bit[4]	保留
Bit[3]	校准使能位：1=已校准，0=未校准
Bit[2:0]	保留

2.3 数据格式

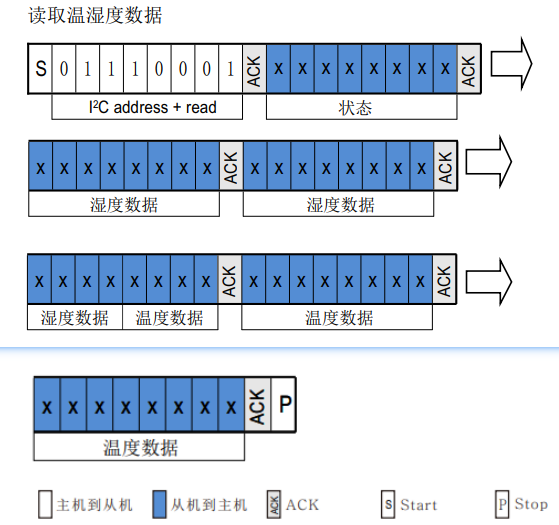

测量完成后，传感器返回6字节数据（具体见下面的图片）：

字节0：状态字
字节1：湿度数据高8位
字节2：湿度数据中8位
字节3：湿度数据低4位 + 温度数据高4位
字节4：温度数据中8位
字节5：温度数据低8位

三、STM32驱动代码实现

3.1 硬件初始化

首先需要初始化I2C2外设，使用GPIOA的Pin10（SCL）和Pin11（SDA）：

cpp 复制代码

#include <stdbool.h>
#include <stdint.h>
#include "stm32f4xx.h"
#include "cpu_tick.h"

static bool aht20_write(uint8_t data[], uint32_t length);
static bool aht20_read(uint8_t data[], uint32_t length);
static bool aht20_is_ready(void);

bool aht20_init(void)
{
    GPIO_InitTypeDef GPIO_InitStructre;
    GPIO_StructInit(&GPIO_InitStructre);
    GPIO_InitStructre.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStructre.GPIO_OType = GPIO_OType_OD;      // 开漏输出
    GPIO_InitStructre.GPIO_PuPd = GPIO_PuPd_NOPULL;    // 无上下拉
    GPIO_InitStructre.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
    GPIO_InitStructre.GPIO_Speed = GPIO_High_Speed;
    GPIO_Init(GPIOA, &GPIO_InitStructre);

    GPIO_PinAFConfig(GPIOA, GPIO_PinSource10, GPIO_AF_I2C2);
    GPIO_PinAFConfig(GPIOA, GPIO_PinSource11, GPIO_AF_I2C2);

    I2C_InitTypeDef I2C_InitStructure;
    I2C_StructInit(&I2C_InitStructure);
    I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
    I2C_InitStructure.I2C_ClockSpeed = 100ul * 1000ul;  // 100kHz
    I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
    I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
    I2C_InitStructure.I2C_OwnAddress1 = 0x11;

    I2C_Init(I2C2, &I2C_InitStructure);
    I2C_Cmd(I2C2, ENABLE);

    cpu_delay_ms(40);  // 上电等待

    // 检查传感器是否就绪
    if(aht20_is_ready())
        return true;

    // 发送初始化命令
    if(!aht20_write((uint8_t []){0xBE, 0x08, 0x00}, 3))
        return false;

    // 等待初始化完成
    for(uint32_t t = 0; t < 100; t ++)
    {
        cpu_delay_ms(1);
        if(aht20_is_ready())
            return true;
    }
    return false;
}

3.2 I2C通信封装

为了提高代码的可读性和可维护性，定义了I2C操作宏：

cpp 复制代码

#define I2C_CHECK_EVENT(EVENT, TIMEOUT) \
    do { \
        uint32_t timeout = TIMEOUT; \
        while (!I2C_CheckEvent(I2C2, EVENT) && timeout > 0) { \
            cpu_delay_us(10); \
            timeout -= 10; \
        } \
        if (timeout <= 0) \
            return false; \
    } while (0)

static bool aht20_write(uint8_t data[], uint32_t length)
{
    I2C_AcknowledgeConfig(I2C2, ENABLE);
    I2C_GenerateSTART(I2C2, ENABLE);
    I2C_CHECK_EVENT(I2C_EVENT_MASTER_MODE_SELECT, 1000);

    I2C_Send7bitAddress(I2C2, 0x70, I2C_Direction_Transmitter);
    I2C_CHECK_EVENT(I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED, 1000);

    for(uint32_t i = 0; i < length; i++)
    {
        I2C_SendData(I2C2, data[i]);
        I2C_CHECK_EVENT(I2C_EVENT_MASTER_BYTE_TRANSMITTING, 1000);
    }

    I2C_GenerateSTOP(I2C2, ENABLE);
    return true;
}

static bool aht20_read(uint8_t data[], uint32_t length)
{
    I2C_AcknowledgeConfig(I2C2, ENABLE);
    I2C_GenerateSTART(I2C2, ENABLE);
    I2C_CHECK_EVENT(I2C_EVENT_MASTER_MODE_SELECT, 1000);

    I2C_Send7bitAddress(I2C2, 0x70, I2C_Direction_Receiver);
    I2C_CHECK_EVENT(I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED, 1000);

    for(uint32_t i = 0; i < length; i++)
    {
        // 最后一个字节不需要ACK
        if(i == length - 1)
        {
            I2C_AcknowledgeConfig(I2C2, DISABLE);
        }
        I2C_CHECK_EVENT(I2C_EVENT_MASTER_BYTE_RECEIVED, 1000);
        data[i] = I2C_ReceiveData(I2C2);
    }
    I2C_GenerateSTOP(I2C2, ENABLE);

    return true;
}

3.3 状态读取与判断

cpp 复制代码

// 读取AHT20的状态字
static bool aht20_read_status(uint8_t *status)
{
    uint8_t cmd = 0x71;
    if(!aht20_write(&cmd, 1))
        return false;
    if(!aht20_read(status, 1))
        return false;
    return true;
}

// 判断传感器是否忙（Bit[7]）
static bool aht20_is_busy(void)
{
    uint8_t status;
    if (!aht20_read_status(&status))
        return false;
    return (status & 0x80) != 0;
}

// 判断传感器是否校准就绪（Bit[3]）
static bool aht20_is_ready(void)
{
    uint8_t status;
    if (!aht20_read_status(&status))
        return false;
    return (status & 0x08) != 0;
}

3.4 测量功能实现

cpp 复制代码

bool aht20_start_measurement(void)
{
    return aht20_write((uint8_t[]){0xAC, 0x33, 0x00}, 3);
}

bool aht20_wait_for_measurement(void)
{
    for (uint32_t t = 0; t < 200; t++)
    {
        cpu_delay_ms(1);
        if (!aht20_is_busy())
        {
            return true;
        }
    }
    return false;
}

bool aht20_read_measurement(float *temperature, float *humidity)
{
    uint8_t data[6];
    if (!aht20_read(data, 6))
        return false;

    // 解析湿度数据
    uint32_t raw_humidity = ((uint32_t)data[1] << 12) |
                            ((uint32_t)data[2] << 4) |
                            ((uint32_t)(data[3] & 0xF0) >> 4);

    // 解析温度数据
    uint32_t raw_temperature = ((uint32_t)(data[3] & 0x0F) << 16) |
                               ((uint32_t)data[4] << 8) |
                               ((uint32_t)data[5]);

    // 转换为实际物理量
    *humidity = (float)raw_humidity * 100.0f / (float)0x100000;
    *temperature = (float)raw_temperature * 200.0f / (float)0x100000 - 50.0f;

    return true;
}

四、使用示例

cpp 复制代码

#include "aht20.h"

int main(void)
{
    float temperature, humidity;

    // 系统初始化
    cpu_tick_init();  // 假设有滴答定时器初始化
    I2C_Cmd(I2C2, ENABLE);

    // 初始化AHT20
    if (aht20_init())
    {
        printf("AHT20初始化成功\r\n");
    }
    else
    {
        printf("AHT20初始化失败\r\n");
        while(1);
    }

    while(1)
    {
        // 触发测量
        if (aht20_start_measurement())
        {
            // 等待测量完成
            if (aht20_wait_for_measurement())
            {
                // 读取测量结果
                if (aht20_read_measurement(&temperature, &humidity))
                {
                    printf("温度: %.2f℃, 湿度: %.2f%%\r\n", temperature, humidity);
                }
            }
        }

        // 每秒采集一次
        cpu_delay_ms(1000);
    }
}

五、总结

本文详细介绍了AHT20温湿度传感器的特性和使用方法，并给出了完整的STM32驱动代码实现。通过本文的学习，你可以：

理解AHT20的工作原理和通信协议
掌握I2C通信的编程方法
学会状态字解析和数据转换
能够在实际项目中快速集成AHT20传感器

希望本文对你有所帮助。如果在实际使用中遇到问题，欢迎在评论区留言交流。
