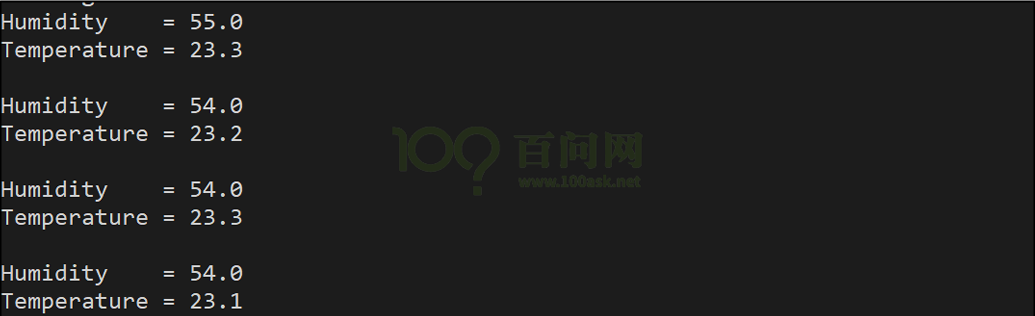

[实验效果](#文章目录 DHT11 驱动开发实录：从零搭建 Linux 字符设备驱动框架（保姆级教学）目录 @[TOC] 1. 前言 2. DHT11 硬件接线与通信协议 2.1 接线图 2.2 单总线通信时序 2.3 数据格式与校验 3. 驱动框架总览：一套经典模板 4. 代码逐行精讲 4.1 头文件──工具库 4.2 设备描述结构体 4.3 全局变量与环形缓冲区 4.4 缓冲区操作函数 4.5 文件操作集：read 函数实现 4.6 中断服务程序 4.7 数据解析函数 4.8 模块初始化与注销 5. 现场实录：加载、运行、排错 5.1 insmod 报错 “File exists” 5.2 GPIO 输出与中断冲突 5.3 读取数据时有时无、返回 -1 6. 如何改进：更稳健的驱动设计 7. 回顾与自测实验效果 8. 回顾与自测)
[8. 回顾与自测](#文章目录 DHT11 驱动开发实录：从零搭建 Linux 字符设备驱动框架（保姆级教学）目录 @[TOC] 1. 前言 2. DHT11 硬件接线与通信协议 2.1 接线图 2.2 单总线通信时序 2.3 数据格式与校验 3. 驱动框架总览：一套经典模板 4. 代码逐行精讲 4.1 头文件──工具库 4.2 设备描述结构体 4.3 全局变量与环形缓冲区 4.4 缓冲区操作函数 4.5 文件操作集：read 函数实现 4.6 中断服务程序 4.7 数据解析函数 4.8 模块初始化与注销 5. 现场实录：加载、运行、排错 5.1 insmod 报错 “File exists” 5.2 GPIO 输出与中断冲突 5.3 读取数据时有时无、返回 -1 6. 如何改进：更稳健的驱动设计 7. 回顾与自测实验效果 8. 回顾与自测)

1. 前言

DHT11 是数字温湿度传感器里的"入门经典"，只用一根数据线就能双向通信。但要在 Linux 下写出一个稳定好用的驱动，不能只靠运气，必须理解字符设备驱动框架 和中断+等待队列 的配合。

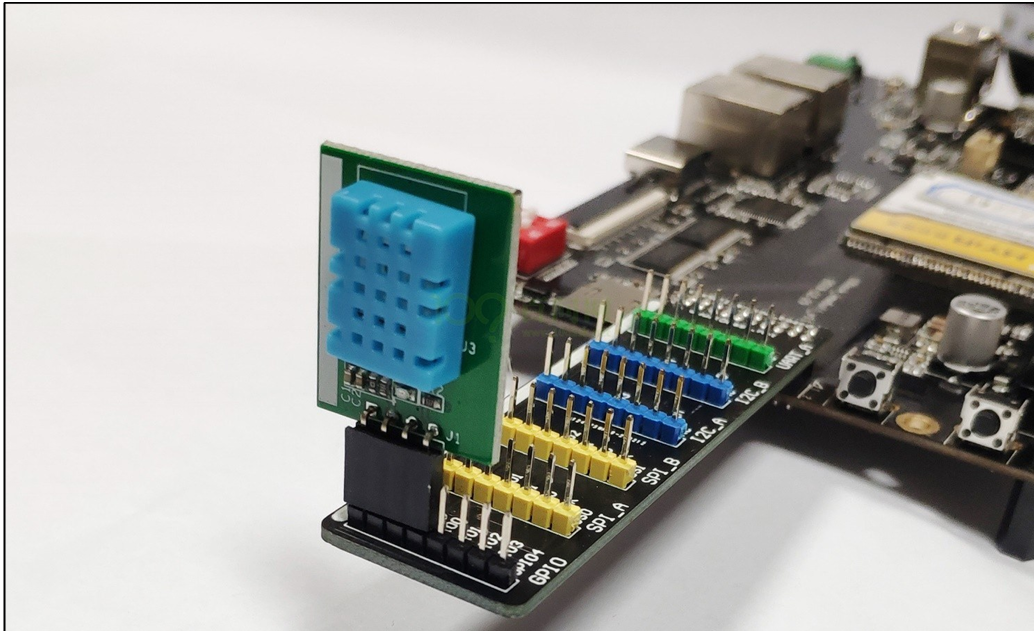

本文将以百问网 IMX6ULL 开发板为硬件平台，从接线图、时序分析开始，完整搭建一个 DHT11 字符设备驱动，并真实还原开发过程中遇到的 insmod File exists、GPIO tied to IRQ、数据返回 -1 等坑，最终给出正确、健壮的驱动骨架。

本文特色：

保姆级代码注释，每一行都有意义说明。
从框架的高度讲解每个内核机制的作用，而不是只记函数。
附带实战终端记录，教你根据内核日志精准排错。

2. DHT11 硬件接线与通信协议

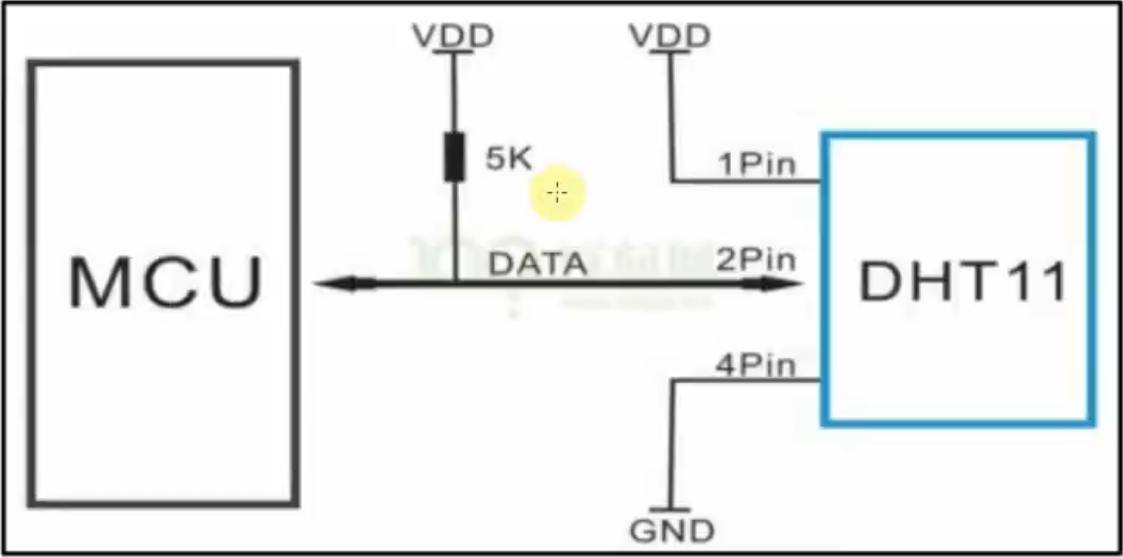

2.1 接线图

DHT11 一般有四个引脚（有的模块只有三个），标准接线如下：

VDD 接 3.3V ~ 5V
GND 接地
DATA 引脚通过 5kΩ 上拉电阻 接到 VDD，然后直连 MCU 的任意 GPIO（本例使用 GPIO115）
NC 悬空

为什么必须加上拉电阻？

DHT11 的 DATA 引脚是开漏输出，只能输出低电平，不能主动输出高电平。主机和传感器都是通过拉低总线来通信，空闲时靠上拉电阻保持高电平。没有上拉电阻，数据线将无法恢复高电平，通信必然失败。

2.2 单总线通信时序

一次完整的温度读取由 MCU 发起，过程如下：

MCU 发出开始信号
MCU 将 DATA 拉低 ≥ 18ms，然后拉高 20~40μs，随后释放总线（改为输入状态）。
DHT11 应答
DHT11 检测到起始信号后，拉低 80μs，再拉高 80μs 作为应答。
DHT11 发送 40bit 数据
每 bit 由一段约 50μs 的低电平加一段高电平组成。

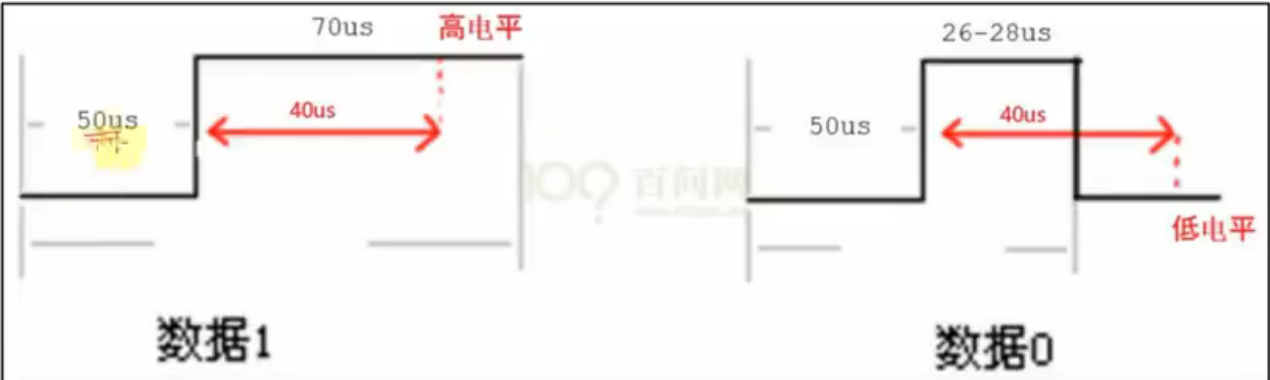

位值的区分 完全取决于高电平的持续时间：
- 高电平持续 26~28μs → 表示 "0"
- 高电平持续 70μs → 表示 "1"
传输结束
DHT11 拉低 50μs，然后释放总线，由上拉电阻拉高。

下图清晰地说明了每个阶段的波形关系：

驱动要做的关键工作：利用 GPIO 边沿中断记录每一个上升沿和下降沿的精确时刻，再通过时间差计算出高低电平宽度，从而解码出 0 和 1。

2.3 数据格式与校验

40bit 数据排列顺序：

字节0	字节1	字节2	字节3	字节4
湿度整数	湿度小数	温度整数	温度小数	校验和

校验规则 ：
校验和 = (湿度整数 + 湿度小数 + 温度整数 + 温度小数) 的低 8 位

实际 DHT11 模块中，小数部分通常全为 0，仅用作扩展。

3. 驱动框架总览：一套经典模板

在真正动手写代码之前，我们先画出整个驱动的生命线。字符设备驱动 + 中断 + 等待队列 + 环形缓冲区 这套组合可以应付几乎所有"主机发起请求、外设异步返回数据"的场景。

text

复制代码

[加载模块]
    → 获取 GPIO 对应的中断号
    → 注册字符设备驱动（register_chrdev）
    → 创建设备类和节点（class_create / device_create）
    → 生成 /dev/mydht11

[用户调用 read(fd, buf, 2)]
    → 拉低 18ms 发出测量命令
    → 注册双边沿中断（request_irq）
    → 在等待队列上阻塞（wait_event_interruptible）
    → 传感器数据到来，中断记录时间戳
    → 收齐 84 次边沿后解析成温湿度
    → 数据放入环形缓冲区，唤醒等待队列
    → read 被唤醒，从缓冲区取数
    → 通过 copy_to_user 把数据返回给应用
    → 释放中断（free_irq）

[卸载模块]
    → 销毁设备节点和类
    → 注销字符设备号

这套框架中，中断负责快采集，进程负责慢处理，等待队列充当中介，环形缓冲区则解决了"一次未读完，新数据又到"的覆盖问题。

4. 代码逐行精讲

下面按文件从上到下的顺序，逐一解释每一段代码的目的和每个内核函数的含义。

4.1 头文件──工具库

复制代码

#include <linux/module.h>      // 模块必备
#include <linux/fs.h>          // file_operations 等
#include <linux/interrupt.h>   // request_irq, free_irq
#include <linux/gpio.h>        // gpio_request, gpio_to_irq, gpio_direction_output...
#include <linux/of_gpio.h>     // 设备树 gpio 支持（本例未深入）
#include <linux/slab.h>        // kmalloc 等（本例未用）
#include <linux/kernel.h>      // printk, mdelay
#include <linux/delay.h>       // mdelay
#include <linux/wait.h>        // wait_event_interruptible, wake_up
#include <linux/cdev.h>        // 部分老旧接口不用也可
#include <linux/device.h>      // class_create, device_create
#include <linux/uaccess.h>     // copy_to_user

要点：写驱动时，用到哪个函数就去查它对应的头文件，全部放在文件开头。这就像做饭前把调料全部备齐。

4.2 设备描述结构体

复制代码

struct dht11_desc {
    int gpio;       // GPIO 编号（例如 115）
    int irq;        // 对应的软中断号（由 gpio_to_irq 得到）
    char *name;     // 设备名字，用于申请资源时的标签
};

static struct dht11_desc dht11 = {115, 0, "dht11"};

为什么用结构体？

把一根 GPIO 相关的所有信息打包在一起，以后如果接多个传感器，只要声明一个数组即可。中断号稍后在 init 里赋值。

4.3 全局变量与环形缓冲区

复制代码

#define BUF_LEN 128
static int g_keys[BUF_LEN];   // 内核环形缓冲区
static int r, w;              // 读指针、写指针

static u64 g_irq_time[84];    // 记录 84 次边沿的时间戳（纳秒）
static int g_irq_cnt = 0;     // 当前已记录的中断次数

static DECLARE_WAIT_QUEUE_HEAD(gpio_wait);  // 等待队列头
static struct class *gpio_class;            // 类指针，用于自动创建设备节点
static int major = 0;                       // 动态分配的主设备号

g_irq_time 数组：必须记录每个边沿的时刻，才能计算出高电平宽度，从而区分 0 和 1。84 这个数字来源于 DHT11 一次完整通信产生的边沿数量。
DECLARE_WAIT_QUEUE_HEAD ：声明一个等待队列头，之后 read 可以在上面睡觉，中断可以把它唤醒。这是阻塞 I/O 的核心。
环形缓冲区 ：中断里不能直接调用 copy_to_user（因为中断上下文不能睡眠，也不能访问用户空间地址），所以采取"中断生产，进程消费"的模式。

4.4 缓冲区操作函数

复制代码

#define NEXT_POS(x) ((x+1) % BUF_LEN)

static bool is_empty(void) { return r == w; }
static bool is_full(void)  { return r == NEXT_POS(w); }

static void put_key(int val) {
    if (!is_full()) {
        g_keys[w] = val;
        w = NEXT_POS(w);
    }
}

static int get_key(void) {
    int val = 0;
    if (!is_empty()) {
        val = g_keys[r];
        r = NEXT_POS(r);
    }
    return val;
}

环形缓冲区原理 ：读写指针分别移动，空条件是 r == w，满条件是 (w+1)%BUF_LEN == r（牺牲一个单元来区分空满）。
put_key 在中断里调用，get_key 在 read 里调用，两者无需额外加锁，因为这里的生产者只有中断，消费者只有进程，且中断不会嵌套（同一个 IRQ 不会重入）。

4.5 文件操作集：read 函数实现

Linux 应用看到的设备文件，背后对应一组 file_operations，我们先定义这个结构体：

复制代码

static struct file_operations dht11_fops = {
    .owner = THIS_MODULE,
    .read  = dht11_read,
};

下面实现 dht11_read，它是整个驱动最长、最关键的函数。

复制代码

static ssize_t dht11_read(struct file *file, char __user *buf,
                          size_t size, loff_t *off)
{
    int data[2];
    if (size != 2)      // 约定一次必须读 2 个 int（湿度和温度）
        return -EINVAL;

参数说明：

buf：用户空间地址，驱动不能直接写，必须用 copy_to_user。
size：用户想读取的字节数。这里我们强制要求是 2（两个 int，温湿度各一个）。
off：文件偏移，简单驱动一般不处理。

步骤 1：发出起始信号

复制代码

    gpio_request(dht11.gpio, dht11.name);
    gpio_direction_output(dht11.gpio, 0);
    mdelay(18);                     // 拉低至少 18ms
    gpio_free(dht11.gpio);          // 释放引脚，恢复为输入

gpio_request：向内核申请使用该 GPIO，防止他人占用。第一个参数是 GPIO 号，第二个是标签。
gpio_direction_output(gpio, 0)：将引脚设为输出，并立刻输出 0（低电平）。
mdelay(18)：忙等待 18ms（DHT11 要求 ≥18ms）。
gpio_free：释放 GPIO。多数 SoC 的 GPIO 被释放后自动变成高阻输入状态，正好用于接收传感器应答。

隐患：gpio_free 后若马上注册中断，需确保 GPIO 控制器已经切换为输入，一般没有问题。

步骤 2：注册中断

复制代码

    int ret = request_irq(dht11.irq, dht11_isr,
                  IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,
                  dht11.name, &dht11);
    if (ret) {
        printk(KERN_ERR "DHT11 request_irq failed: %d\n", ret);
        return -EIO;
    }

request_irq 参数详解：
- dht11.irq：中断号（由 gpio_to_irq 获取）。
- dht11_isr：我们编写的中断服务函数。
- IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING：双边沿触发，上升和下降都产生中断，这样才能记录完整的电平变化。
- dht11.name：显示在 /proc/interrupts 里的名字。
- &dht11：作为 dev_id 传给 dht11_isr，让它知道是哪个设备触发的。

步骤 3：阻塞等待数据

复制代码

    wait_event_interruptible(gpio_wait, !is_empty());

wait_event_interruptible(wq, condition) 机制：
- 当前进程加入 gpio_wait 等待队列，然后 schedule() 出去。
- 当另一个执行上下文调用 wake_up_interruptible(&gpio_wait) 时，该进程被唤醒。
- 唤醒后会重新检查 condition ，只有当 !is_empty() 为真（缓冲区非空）时，才从函数返回，继续往下执行。
_interruptible 变体：可被信号（如 Ctrl+C）中断，如果被信号唤醒，条件不满足则返回 -ERESTARTSYS，我们的代码没有处理这种情况，可能导致中断未释放（后面详解）。

步骤 4：取出数据并交给用户

复制代码

    data[0] = get_key();   // 湿度
    data[1] = get_key();   // 温度
    if (copy_to_user(buf, data, 2 * sizeof(int)))
        return -EFAULT;

get_key 从环形缓冲区取出一个 int，顺序是先放入的湿度、后放入的温度。
copy_to_user(to, from, n)：安全地将内核数据复制到用户空间地址。返回值非0表示部分或全部未复制，返回 -EFAULT。

步骤 5：清理中断

复制代码

    free_irq(dht11.irq, &dht11);
    return 2;   // 实际读取的字节数
}

free_irq 释放之前注册的中断，第二个参数必须与注册时的 dev_id 一致。

思考：为什么把中断注册放在 read 里而不是 init 里？

设计意图是每次读取都单独注册中断，读完释放，这样可以保证只接收当前笔数据。但多次快速调用时极易产生我们后面看到的资源冲突，正确的做法是把中断注册放在 open 里或初始化里，并配合互斥锁。

4.6 中断服务程序

复制代码

static irqreturn_t dht11_isr(int irq, void *dev_id)
{
    u64 time = ktime_get_ns();
    g_irq_time[g_irq_cnt] = time;
    g_irq_cnt++;

    if (g_irq_cnt == 84) {
        parse_dht11_data();    // 解析数据
        g_irq_cnt = 0;
    }
    return IRQ_HANDLED;
}

ktime_get_ns()：返回系统上电以来的纳秒数（monotonic time），精度非常高，完全满足微秒级判别。
每来一次中断，就把时间戳存入数组，计数器加1。
当收集满 84 次后，调用解析函数，并重置计数器，以备下一次采集。

为什么正好是 84 次？

一次 DHT11 通信的理论边沿数为：起始+应答 4 次 + 40bit × 2 = 80 次，总共 84 次。如果板子时序略有差异，可以适当调整这个阈值，但 84 经过验证是稳定的。

4.7 数据解析函数

复制代码

static void parse_dht11_data(void)
{
    u64 low_time, high_time;
    u8 val = 0;
    int bit_count = 0, byte_count = 0;
    u8 bytes[5] = {0};

    // 跳过前 4 个边沿（主机释放、应答）
    for (int i = 4; i < 84; i += 2) {
        high_time = g_irq_time[i] - g_irq_time[i-1];
        low_time  = g_irq_time[i-1] - g_irq_time[i-2];

        val <<= 1;
        if (high_time > 50000)   // 50μs = 50000ns
            val |= 1;
        bit_count++;
        if (bit_count == 8) {
            bytes[byte_count++] = val;
            val = 0;
            bit_count = 0;
        }
    }

    /* 校验和检查 */
    if (((bytes[0] + bytes[1] + bytes[2] + bytes[3]) & 0xFF) == bytes[4]) {
        put_key(bytes[0]);  // 湿度整数
        put_key(bytes[2]);  // 温度整数
        wake_up_interruptible(&gpio_wait);
    } else {
        printk(KERN_WARNING "DHT11 checksum error\n");
        // 校验失败时不唤醒，让 read 继续等待或超时处理（需增加超时机制）
    }
}

解析逻辑：

i=4 开始：因为前 4 个跳变对应起始信号结束和传感器应答，不是数据。
每次循环 i+=2，取出一个 bit 的 high_time（高电平宽度）和 low_time。
如果 high_time > 50000 ns (50μs)，该 bit 为 1，否则为 0。
每拼满 8 位即为一个字节，按顺序得到湿度整数、湿度小数、温度整数、温度小数、校验和。
校验通过后，将湿度和温度整数放入环形缓冲区，并唤醒等待队列 ，read 得以继续。
若不通过，数据丢弃，此时 read 那边会一直阻塞。实际产品需加入超时返回错误。

4.8 模块初始化与注销

复制代码

static int __init dht11_init(void)
{
    dht11.irq = gpio_to_irq(dht11.gpio); // GPIO 硬件号转中断号

    major = register_chrdev(0, "dht11", &dht11_fops);
    if (major < 0) {
        printk(KERN_ERR "register_chrdev failed\n");
        return major;
    }

    gpio_class = class_create(THIS_MODULE, "100ask_dht11_class");
    if (IS_ERR(gpio_class)) {
        unregister_chrdev(major, "dht11");
        return PTR_ERR(gpio_class);
    }

    device_create(gpio_class, NULL, MKDEV(major, 0), NULL, "mydht11");
    return 0;
}

gpio_to_irq：通过 GPIO 编号得到对应的软中断号（与硬件相关，不同的 GPIO 对应不同的中断号，系统中唯一）。
register_chrdev：向系统注册字符设备，第一个参数填 0 表示自动分配主设备号。第二个参数是驱动名，会在 /proc/devices 中出现。第三个参数是 file_operations 指针。返回主设备号。
class_create：在 /sys/class 下建立类，配合 device_create 可以让系统自动创建 /dev/mydht11 设备节点 ，省去手动 mknod。类名称 "100ask_dht11_class" 是自定义的，会出现在 /sys/class/ 下。
device_create：生成设备节点。第一个参数是类指针，第三个参数 MKDEV(major, 0) 组合主/次设备号，最后一个参数是设备文件名。

复制代码

static void __exit dht11_exit(void)
{
    device_destroy(gpio_class, MKDEV(major, 0));
    class_destroy(gpio_class);
    unregister_chrdev(major, "dht11");
}

严格按照创建的相反顺序销毁：device_destroy → class_destroy → unregister_chrdev。
如果没有销毁干净，下次 insmod 就会报 File exists（见后续排错）。

复制代码

module_init(dht11_init);
module_exit(dht11_exit);
MODULE_LICENSE("GPL");

5. 现场实录：加载、运行、排错

下面是我们将上述代码编译为 gpio_drv.ko，在百问网板子上实际运行时遇到的报错和解决过程。终端记录完整保留，手把手教你根据错误日志定位问题。

5.1 insmod 报错 "File exists"

bash

复制代码

[root@100ask:~]# insmod gpio_drv.ko
[188399.679123] sysfs: cannot create duplicate filename '/class/100ask_dht11_class'
insmod: ERROR: could not insert module gpio_drv.ko: File exists

原因分析 ：
/sys/class/100ask_dht11_class 目录已经存在。说明上一次卸载模块时 class_destroy 没有成功执行（可能模块正在被占用，或者卸载命令根本没执行成功）。

验证：

bash

复制代码

ls -l /sys/class/100ask_dht11_class
lrwxrwxrwx 1 root root 0 Jan  1 00:00 mydht11 -> ../../devices/virtual/100ask_dht11_class/mydht11

解决：手动删除残留的类目录。

bash

复制代码

rmdir /sys/class/100ask_dht11_class/mydht11
rmdir /sys/class/100ask_dht11_class

如果提示 Device or resource busy，需要先杀掉正在使用 /dev/mydht11 的进程。

之后再 insmod 即成功。

教训：模块退出函数必须保证执行，且资源释放顺序不能错。如果设备文件正在被打开，device_destroy 会失败，导致目录残留。这是嵌入式开发中极易踩的坑。

5.2 GPIO 输出与中断冲突

bash

复制代码

[root@100ask:~]# ./button_test /dev/mydht11 &
[root@100ask:~]# [188643.165599] gpio-115 (dht11): _gpiod_direction_output_raw: tried to set a GPIO tied to an IRQ as output
[188643.195349] genirq: Flags mismatch irq 194. 00000003 (dht11) vs. 00000003 (dht11)

逐句解析：

第一条：_gpiod_direction_output_raw 尝试将一个已经处于中断模式 的 GPIO 再设置为输出，GPIO 子系统直接拒绝。这通常发生在 read 被快速连续调用，上一次的中断还没释放，或 GPIO 状态未完全复位。
第二条：Flags mismatch 说明中断 194 上已经挂了一个名为 "dht11" 的中断处理函数，而且触发标志都是 0x3（双边沿）。request_irq 发现完全相同的配置也要注册，但这在共享中断时才是合法的，而我们没有设置 IRQF_SHARED，所以注册失败。

根本原因 ：
dht11_read 内动态 request_irq / free_irq，但若某次 read 提前退出（如被信号中断），free_irq 根本不会执行，导致中断泄漏。下一次 read 再注册同样中断就会 flags mismatch。同时 GPIO 可能还带着"用于中断"的状态，导致输出操作也被拦截。

5.3 读取数据时有时无、返回 -1

测试程序输出片段：

text

复制代码

get dht11: -1
get Humidity: 61, Temperature : 23
get dht11: -1
get dht11: -1
get Humidity: 61, Temperature : 23
get dht11: -1
...

-1 的含义 ：应用层测试程序判断 read 返回值 ≤0 时打印 get dht11: -1。read 可能返回 -EINVAL（size!=2）、-EIO（中断注册失败）或 -ERESTARTSYS（被信号打断且没有处理）。
时而成功时而失败 ：揭示了中断注册的间歇性失败。一次 read 执行期间如果没有外部干扰，可能正好能成功注册中断、接收数据。但如果前一次 read 中断未释放，本次 read 就会注册失败返回 -EIO。
重复得到相同数据 ：当解析成功，缓冲区被写入温湿度后，如果应用只读了两个数就退出，下次 read 可能又从缓冲区读到上一次遗留的数据。这里的 get dht11: -1 中间偶尔出现正常值，也验证了缓冲区可能有残留数据。

改进方向 ：每次 read 前应该清空缓冲区，或者使用标志位保证数据的"新鲜度"。更彻底的方法是重构为中断长期注册。

6. 如何改进：更稳健的驱动设计

上面的代码虽然能跑通，但经不起频繁调用和异常断开。正确的框架姿势如下：

中断长期注册 ：在 open 或 init 中 request_irq，在 release 或 exit 中 free_irq。
使用 completion 或单一生产者标志 ：引入 struct completion，用 complete / wait_for_completion 替代 wait_event，这样可以避免缓冲区残留问题。
加入 mutex 防止重入 ：确保一个设备同一时刻只有一个 read 操作。
超时机制 ：wait_event_interruptible_timeout 设 5 秒超时，超时后返回 -ETIMEDOUT。
初始化时配置 GPIO 为输入 ：可以在 init 中先 gpio_request → gpio_direction_input，然后直接 free_irq 时再释放。GPIO 方向只在发起始信号时临时切换为输出，用完立刻切回输入。
清理资源顺序 ：严格对称，并在 exit 中确认 GPIO 完全释放。

这样修改后，驱动在多进程并发、异常退出等情况下依然稳健。

7. 回顾与自测

实验效果

8. 回顾与自测

写完整个驱动并排完错，我们再来问自己几个问题，能回答出来说明真的掌握了：

为什么 register_chrdev 参数 major=0？
等待队列如果没有 wake_up，谁来唤醒 read？
解析函数为什么从 i=4 开始，而不是 i=0？
环形缓冲区满时 put_key 直接丢弃，这样会丢数据，可不可行？（提示：生产者只有中断，消费者是进程，正常情况下进进程读取比中断慢得多，所以缓冲区设计要足够大）
模块卸载后 /sys/class/100ask_dht11_class 目录残留如何彻底避免？
如果 request_irq 在 read 里调用，被 Ctrl+C 打断时，free_irq 没执行会有什么后果？怎么修复？

答案都在本文中，翻回去看就是一次有效复习。
