产品描述
CSM4056H是一款高集成度、高性价比的单节锂离子电池充电器。它采用恒定电流/恒定电压线性控制，只需较少的外部元件数目，使得其成为便携式应用的理想选择，同时也适合USB电源和适配器电源工作。
CSM4056H采用了内部P-MOSFET架构，并含防倒充功能，所以无需外部检测电阻和隔离二极管。在温度过高后此芯片可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下限制自身和系统温度。CSM4056H的充电终止电压固定于4.2V。其充电电流可通过PROG脚外置电阻调节，且Max值达1.2A。当输入电压悬空时，芯片自动进入一个低电流状态，以便使电池漏电流在3μA以下。CSM4056H的其它特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
产品特点
输入电压高至 30V（MAX.）
输入过压保护阈值为6.9V
精度达到 1%的4.2V预设充电终止电压
待机电流低于3μA
具有BAT-VDD防倒灌功能
支持0V电池充电
线性充电电流为1A（MAX.）
三段式充电：涓流/恒流/恒压
充电电流可由外部设置
充电电流可由温度智能调整
电池温度检测
自动再充电
充电状态指示
场景应用
蓝牙耳机、TWS 耳机充电盒
智能穿戴（手表 / 手环）、电子烟
便携式音箱、剃须刀、美容仪
数码相机、手持风扇、移动电源
各类单节锂电池供电的消费电子与 IoT 设备。

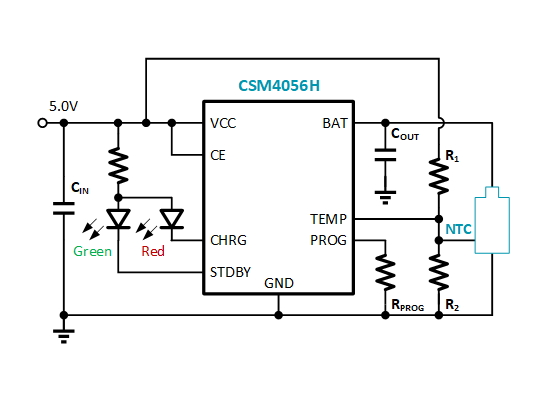

典型应用电路
