【数据手册解读13】三极管

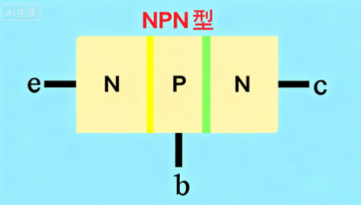

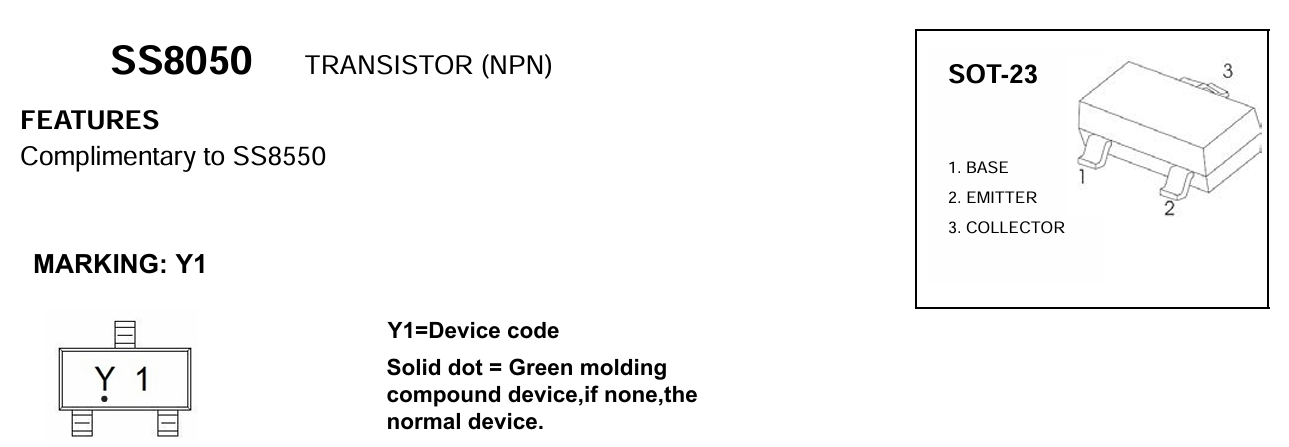

SS8550 NPN 封装:SOT-23

  1. BASE; 2. EMITTER; 3. COLLECTOR

  2. 基极(B);2. 发射极(E);3. 集电极(C)

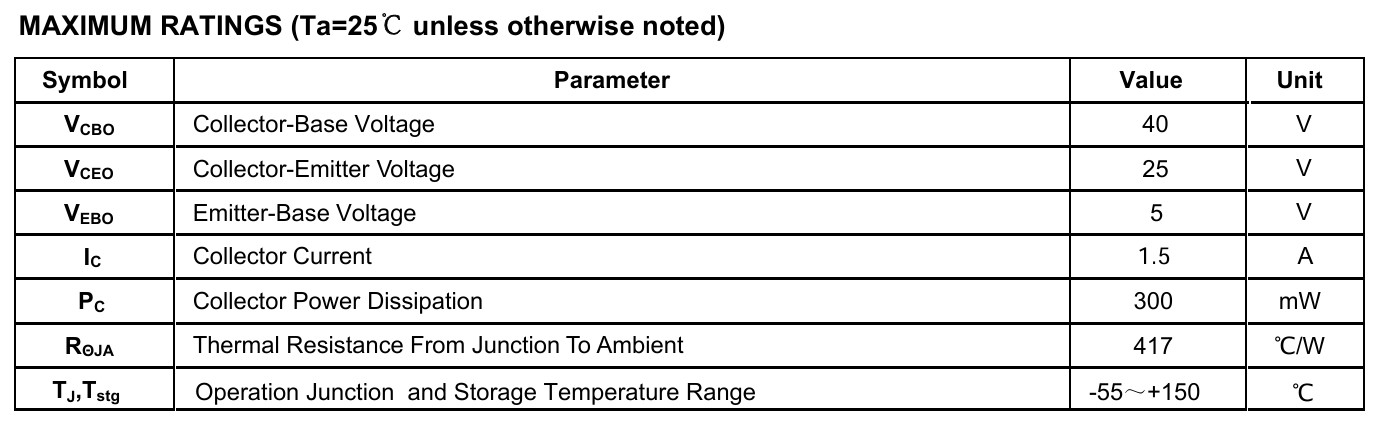

最大额定值

VCBO :集电极-基极电压, 集电极与基极之间能承受的最大电压40V

VCEO :集电极-发射极电压, 集电极与发射极之间的最大耐压25V

VEBO :发射极-基极电压, 发射极与基极之间能承受的最大电压5V

IC **:集电极电流,**三极管集电极能承受的最大电流1.5A

PC: 集电极功耗, 集电极允许的最大功率300mW,当环境温度超过25℃时,三极管的耗散功率随着环境温度升高而降低。

RθJA: 结到空气环境的热阻 417℃/W**。**表示功率每上升1W,温度上升的摄氏度数。

T_J, T_stg :工作结温和储存温度范围 工作时结温不可超过 150℃,否则会导致器件参数漂移。

补充: Ptot:(total power dissipation) :总功耗,器件能够承受的最大功率,主要还是集电极功耗 PC, 基极功耗远小于集电极功耗。

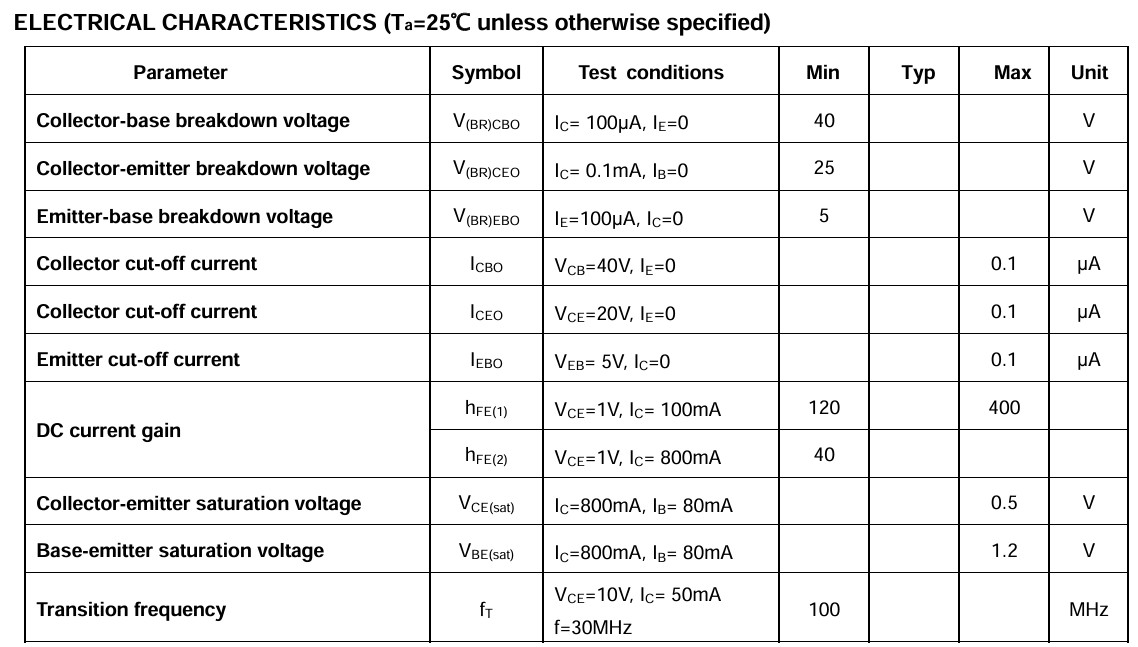

电气参数:

截止特性

V(BR)CBO :集电极-基极击穿电压, 集电极与基极之间能够承受的最大电压40V

V(BR)CEO :集电极-发射极击穿电压, 集电极与发射极之间的最大耐压值25V

V(BR)EBO :发射极-基极击穿电压, 发射极与基极之间能承受的最大电压5V。

ICBO **:集电极截止电流,**集电极与基极之间的漏电流,0.1μA

ICEO **:集电极截止电流,**集电极与发射极之间的漏电流,0.1μA

IEBO **:发射极截止电流 ,**发射极与基极之间的漏电流,0.1μA

开启特性

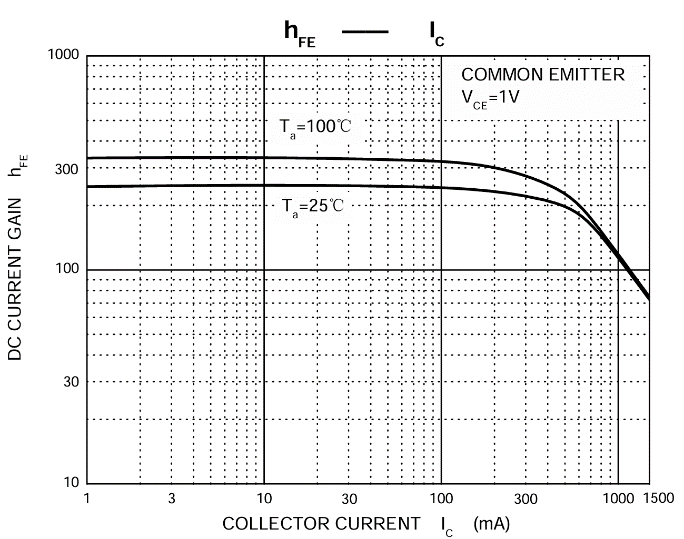

hFE :增益系数, 三极管在特定工作条件下的电流放大倍数,其实就是放大倍数β,hFE = IC/IB ,HFE的变化是跟随IC变化的。反映基极电流对集电极电流的控制能力。电流增益越大,小信号放大能力越强。会随温度升高增大。

测试条件:

hFE(1): V_CE=1V, I_C=100mA,最小值120,最大值400

hFE(2): V_CE=1V, I_C=800mA,最小值40

VCE(sat) :集电极-发射极饱和电压, 三极管在饱和状态下集电极与发射极之间的电压降,最大额定值0.5V,(三极管作开关时,理想开关为 0V,实际越小越好)

VBE(sat) **:基极-发射极饱和电压,**三极管在饱和状态下基极与发射极之间的电压降,最大额定值1.2V

小信号特性

fT :特征频率, 指三极管的电流放大倍数β下降到 1 时的工作频率,最小100MHz。特征频率越高,三极管对高频信号的放大或开关响应能力越强。

补充:

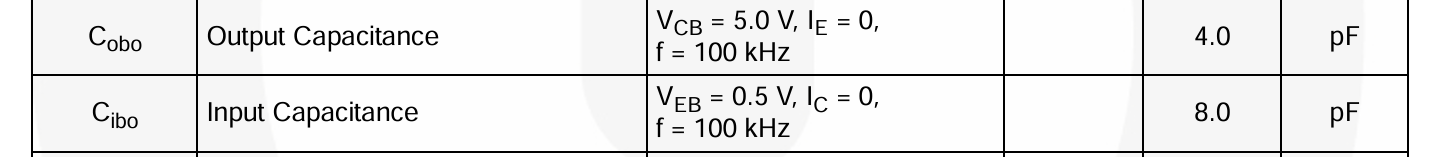

Cob(collector out capacitance):集电极电容,输出电容

Cib(base input capacitance):基极电容,输入电容 。三极管由于内部有PN结,因此存在结电容

RCE(sat)(collector-emitter saturation resistance):集电极和发射机饱和电阻,三极管进入饱和导通状态时,集电极(C)与发射极(E)之间的等效串联电阻。电阻越小,导通损耗越低。

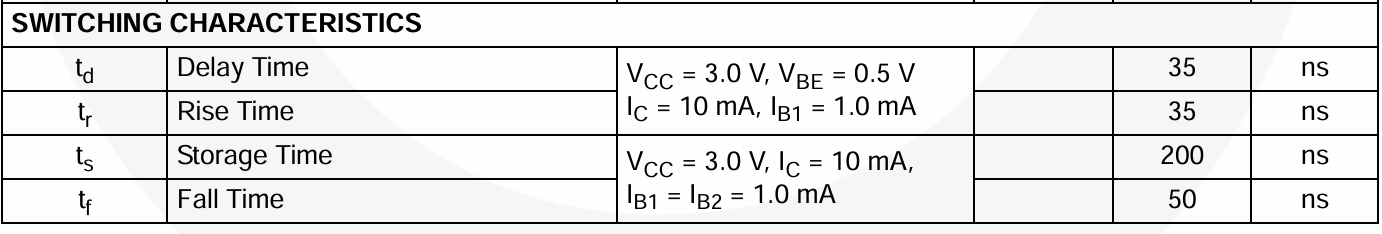

开关特性

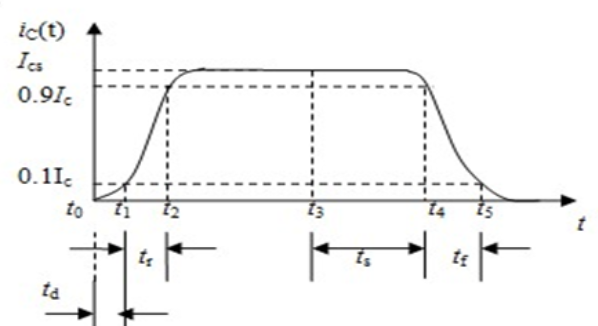

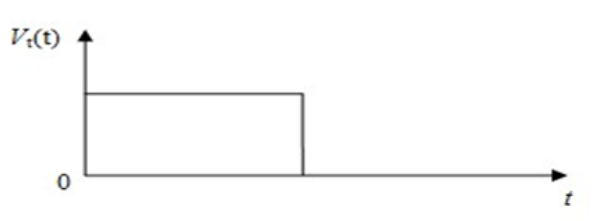

ton = td + tr称为开通时 toff= ts+ tf称为关闭时间 ts 最大,对开关速度要求很高,建议还是一开始就选ts小的管子。

延时时间Td:主要是对发射结和集电结势垒电容充电所需要的时间;

上升时间Tr:从截止达到临界饱和需要的时间;

保持时间Ts:从饱和导通状态 退出到临界饱和状态 所需要的时间

下降时间Tf:从临界饱和退出到截止的时间。

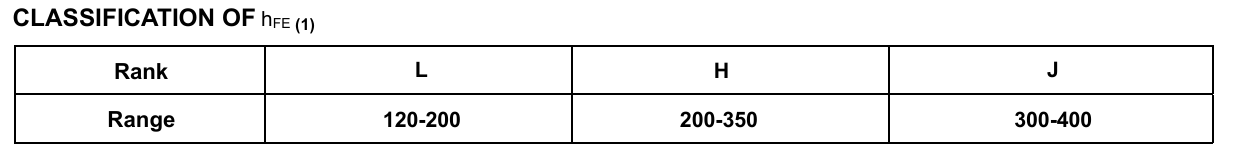

直流增益分级 L H J

|--------------------------------------------------------------------------------------------------------------------------------------|----------------------------------------------------------------------------------------------------------------------------------|

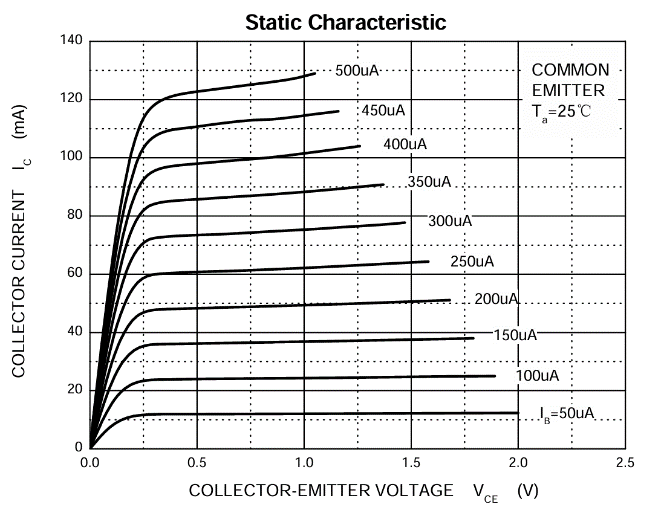

| IC 和VCE的关系 VCE 增大,IC增大 IB 增大,IC增大 | IC 和hPE的关系 IC 增大,hPE减小 温度升高,hPE增大 |

|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 三极管最重要的两个作用:放大、开关(工作截止区和饱和区)。 NPN 三极管 /PNP 三极管 电压: 击穿电压: VCBO:集电极-基极击穿电压,VCEO:集电极-发射极击穿电压(要高于实际2倍), VEBO:发射极-基极反向击穿电压。必须确保其击穿电压高于电路中的最大工作电压。 电流: 集电极最大允许电流IC **极间反向饱和电流:**极之间漏电流。 功率参数 决定了器件的散热能力,当温度升至 70℃时,允许功耗可能降至标称值的50%。 直流电流增益(hEF或β): 放大倍数,表示基极电流变化引起的集电极电流变化倍数。常规型号的 hFE 范围在20-1000之间。一般开关电路需要hFE≥50 以保证饱和导通。​ 饱和电压: 集电极-发射极之间的饱和电压,基极与发射极之间在饱和状态下的最小导通电压。VCE(sat)越小,三极管的导通电阻越小,开关速度越快,功耗也越低。 **特征频率(Transition frequency):**是三极管能够稳定工作的最高频率。这部分一般涉及到的是三极管的小信号特性。选型时fT需为电路工作频率的3-5 倍。 |
