电压负反馈放大电路

电压负反馈放大电路

共发射极(Common Emitter, CE)

在电子电路中, 信号的传输通常需要一个参考点, 通常是地线GND:

1. 对于输入信号, 它需要一个：正端和一个负端才能形成回路, 让电流流动;
2. 对于输出信号, 也需要一个参考点来测量电压的变化.

在共发射极电路中, 发射极通常直接接地或通过一个小电阻接地, 充当了这个参考零点.

在一个共发射极放大电路中:

1. 输入端(基极B): 如果基极电压UbU_bUb升高, 会导致基极电流IbI_bIb增大;
2. 输出端(集电极C): 随之而来的是集电极电流IcI_cIc增大, 根据欧姆定律, 集电极电阻上的压降增加;
3. 结果: 集电极电压Uc=Vcc−Ic⋅RcU_c = V_{cc} - I_c \cdot R_cUc=Vcc−Ic⋅Rc就会下降.
4. 基极电压升, 集电极电压降低.

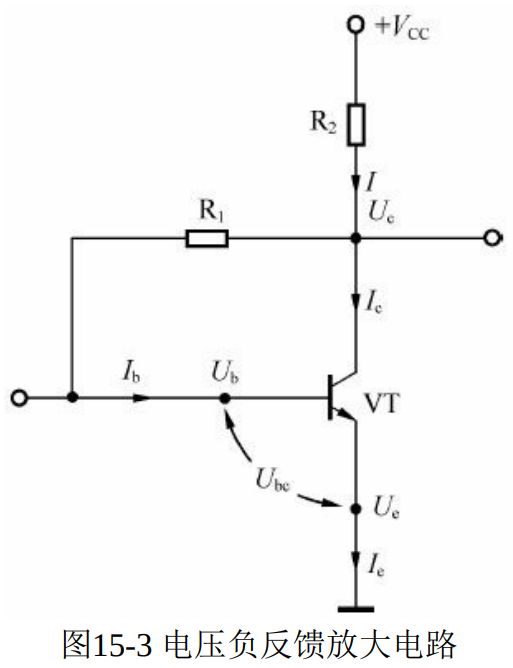

电压负反馈放大电路

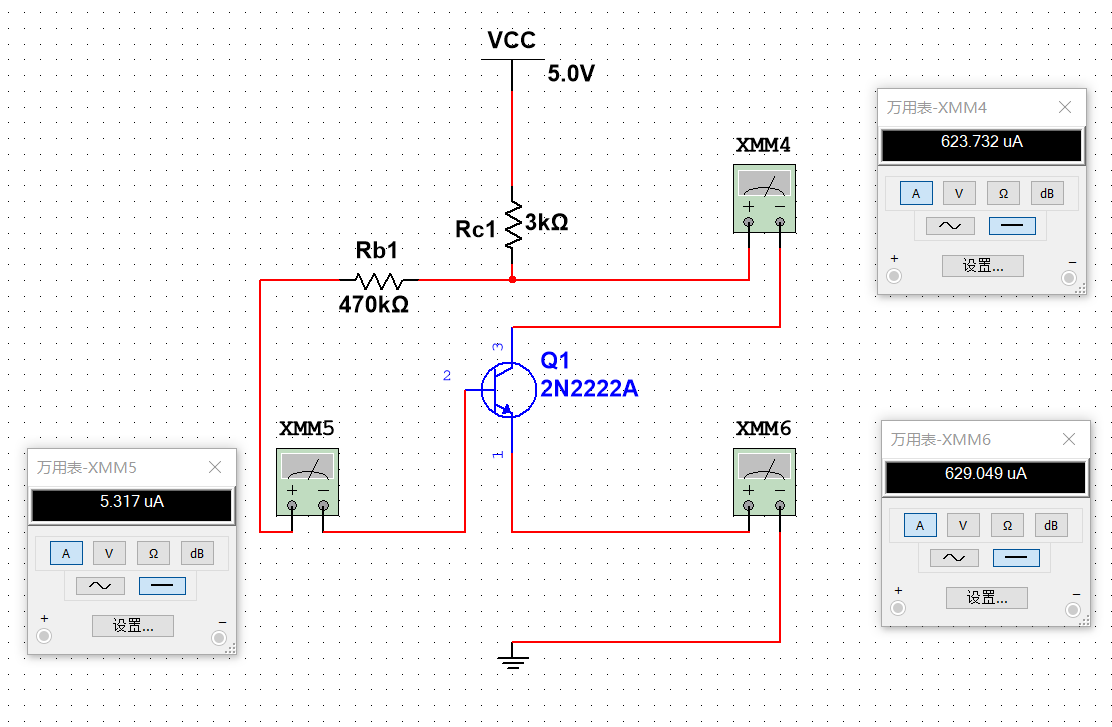

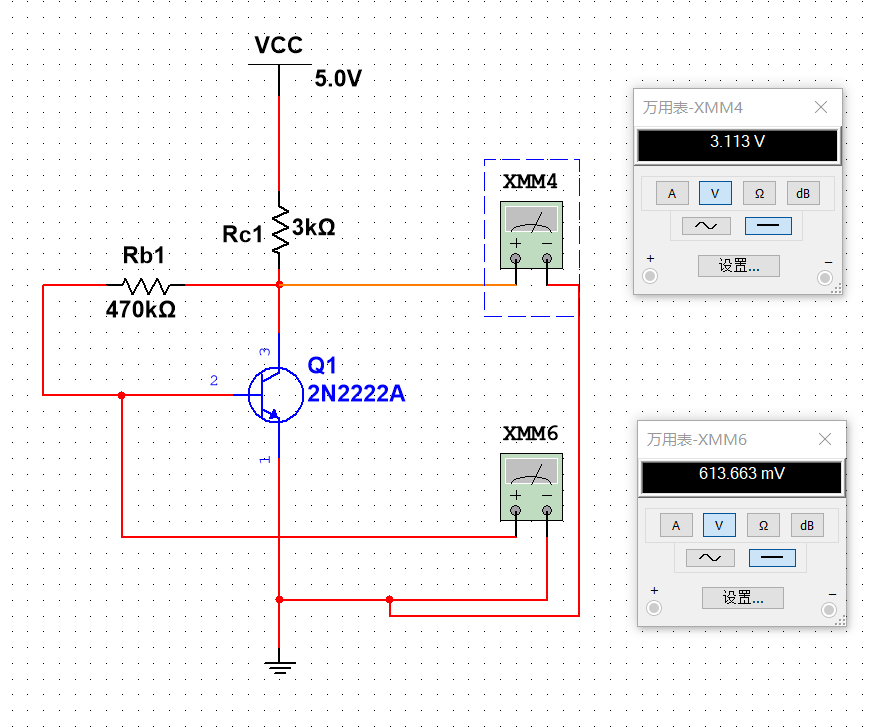

Simulink仿真结果

在三极管导通放大时, 基极(B)与发射极(E)之间的电压降是非常稳定的

VBE≈0.7VV_{BE} \approx 0.7VVBE≈0.7V, 当发射极接地时, 基极电压VB=0.7VV_B = 0.7VVB=0.7V.

三极管是半导体器件, 具有热敏性, 当环境温度上升时, 它的导电性增强, 电流IbI_bIb、IcI_cIc会增大, 从而导致三极管工作不稳定, 整个放大电路工作也不稳定, 而负反馈电阻可以稳定电流IbI_bIb、IcI_cIc.
