Multisim仿真固定偏置电路

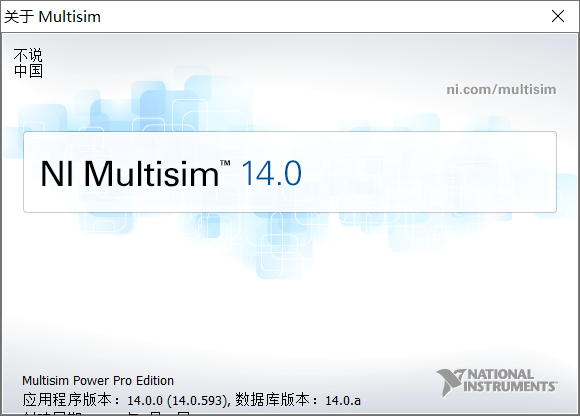

Multisim软件版本
依次点击帮助→关于
NI Multisim 14.0 Multisim Power Pro Edition

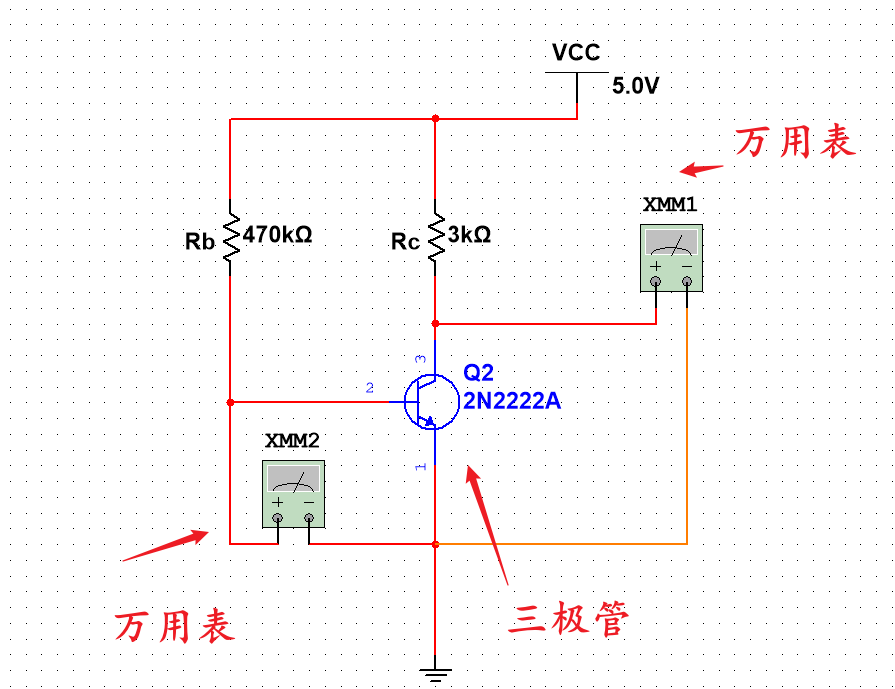

Multisim中绘制电路图
元器件
- 电源VCC VCC
- NPN晶体管 BJT_NPN 2N2222A
- 偏置电阻RB Resistor
- 集电极电RC Resistor
- 接地GND DGND
仿真

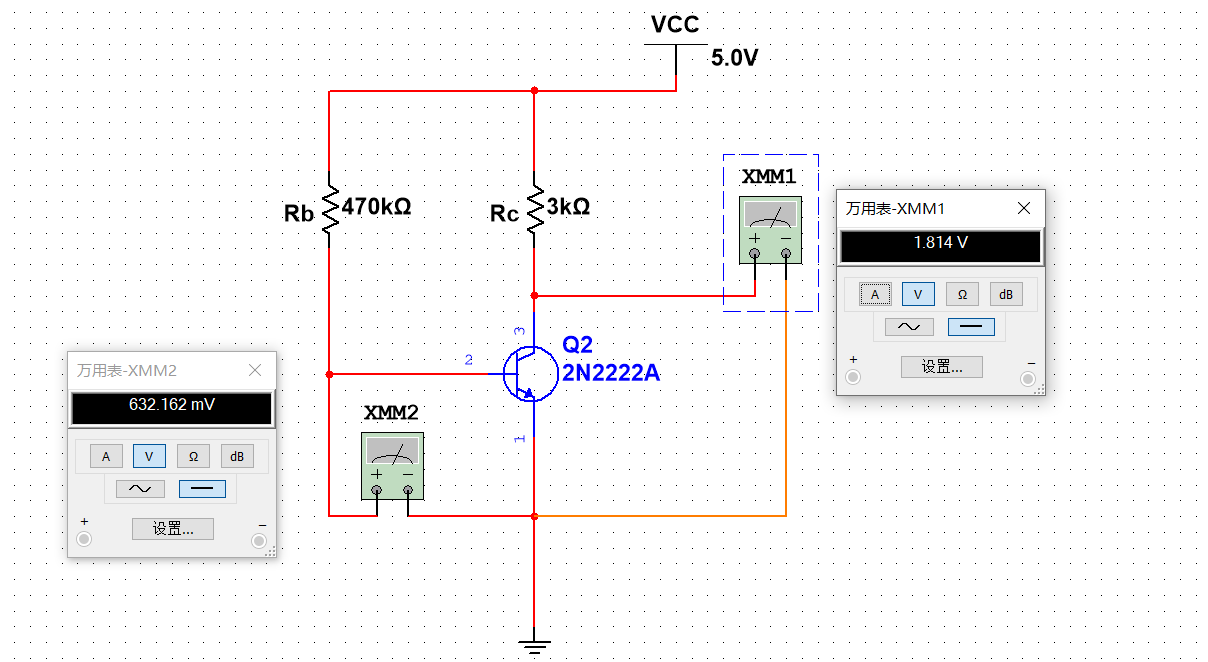

万用表测量电压结果

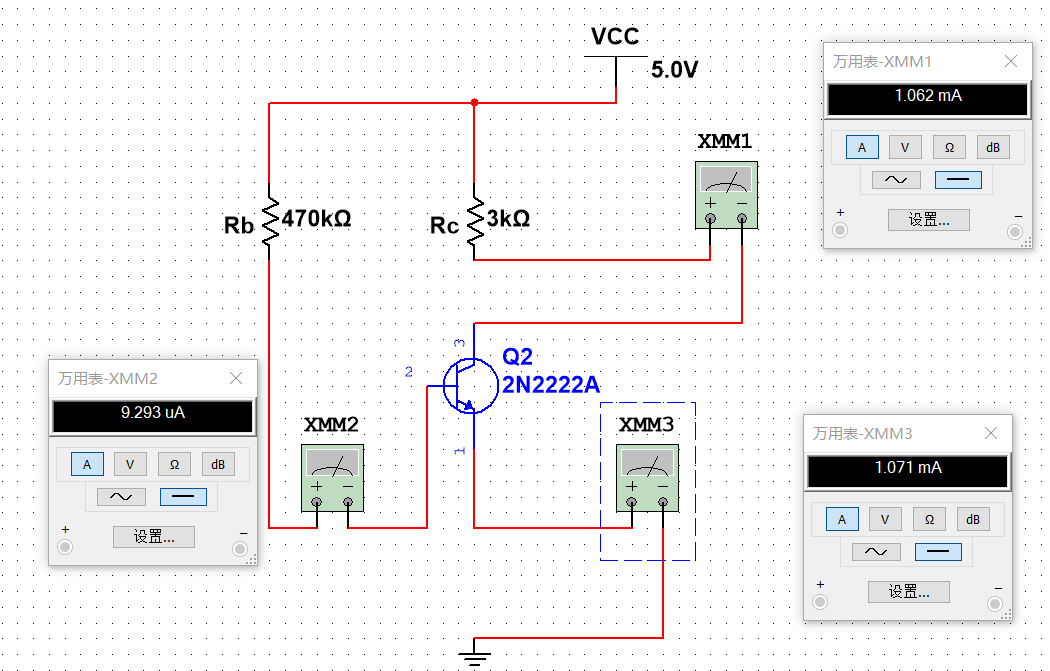

电流测量

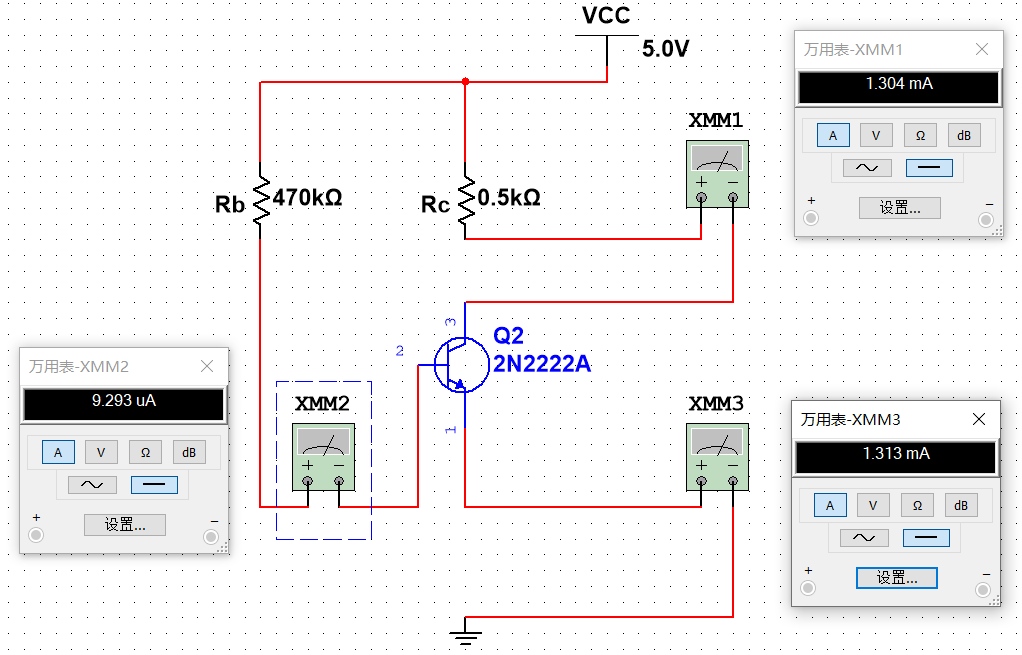

调整集电极电阻
发射极（Emitter） 名字源于它向外 "发射" 载流子（电子 / 空穴），是三极管电流的源头；
集电极（Collector） 名字源于它收集、汇聚从发射极过来的载流子，是电流的终点 / 收集端，二者配合基极（Base）实现电流放大。
固定偏置放大电路结构简单，但当三极管温度上升引起静态工作点发生变化时（如环境温度上升，三极管内半导体导电能力增强，会使电流Ib、Ic增大），电路无法使静态工作点恢复正常，从而会导致三极管工作不稳定，所以固定偏置放大电路一般用在要求不高的电子设备中。
