当前市面上的 KTV 氛围灯控方案普遍存在一个痛点：所谓的"音乐律动"大多只是简单跟随音量大小做机械式闪烁，无法识别音乐的节奏与旋律，灯光变化生硬，与音乐脱节，难以营造真正的沉浸感。
针对这一问题，本文提出一套基于STM32主控、FP6195降压芯片与FP7208升压恒流芯片的智能灯控系统方案。系统融合无线通讯模块与音频分析算法，实现灯光随音乐节奏精准变化，并通过微信小程序提供简洁的操作方式。

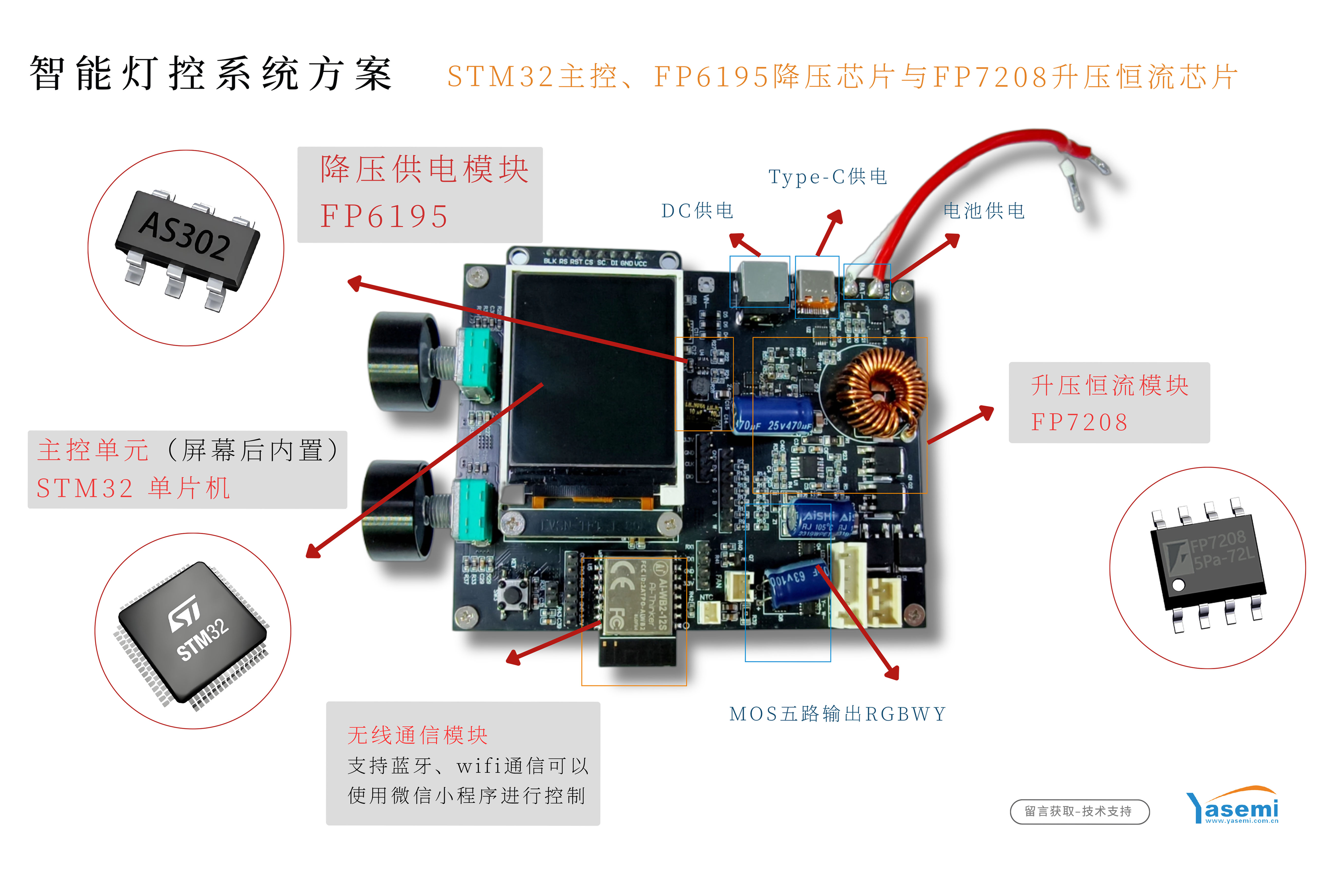

系统硬件架构设计
本系统采用模块化设计思想，核心硬件选型兼顾了驱动能力、控制精度与扩展性，具体架构如下：
1、主控单元： STM32 单片机
选用STM32系列单片机作为系统核心，其基于ARM Cortex-M内核，具备高性能、低功耗及丰富的外设资源，可高效处理音频分析数据、无线通信指令及灯光驱动信号，同时支持多种通信接口，便于与无线模块、电源芯片及LED灯组实现无缝对接，为整个系统的逻辑控制提供稳定算力支撑。
2、电源驱动方案：FP6195 + FP7208

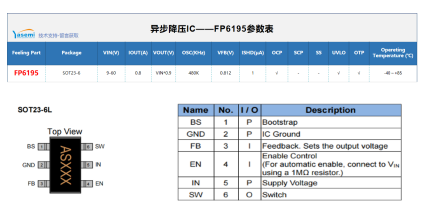

采用FP6195降压芯片与FP7208升压恒流芯片协同工作，构建高效稳定的电源供给体系。其中，FP6195作为内置MOS的降压调节器，支持9V~60V宽输入电压范围，可稳定输出3.3V或5V电压，为 STM32 主控、无线通讯模块及低压逻辑电路提供稳定、低噪声的供电。

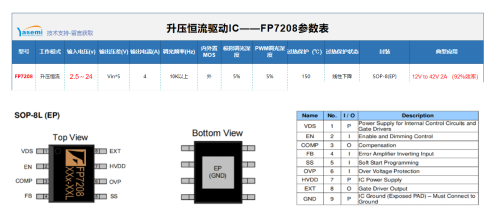

FP7208作为非同步升压LED驱动IC，支持2.5V低启动电压，可实现RGBWY五路调光调色，通过PWM内部转模拟调光技术，避免灯光频闪，确保低亮状态下无抖动，完美适配KTV场景下的全彩灯光需求。
3、通信与控制：无线通讯模块
选用双模无线模块（兼容WiFi与蓝牙双模），通过该模块，系统可以接入云端或局域网，实现微信小程序等移动端的远程控制，为后续的功能升级与用户交互提供了便捷的通道。

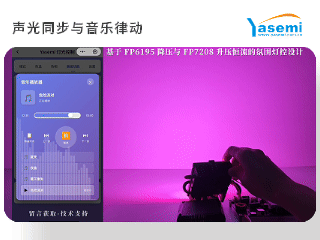

核心功能实现：声光同步与音乐律动
针对传统方案仅随音量大小机械闪烁的痛点，本方案引入音频分析算法，实现声光联动：
****智能分析：****实时解析音乐低、中、高频节拍，将不同频段映射至对应灯光回路，实现随节奏闪烁、随音律渐变。

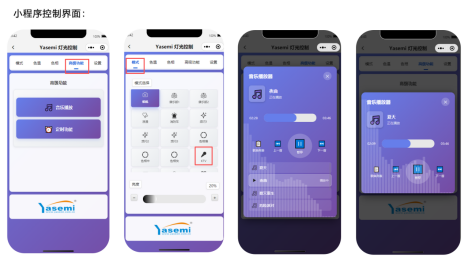

一键操作： 微信小程序中一键开启"音乐律动"模式，灯光自动适配当前音乐。
方案拓展：RGBWY全彩调节
本方案支持RGBWY（红、绿、蓝、白、黄） 五通道全彩调节：
****独立 PWM 控制：****STM32 输出多路独立PWM信号，实现对五路LED的独立调光。
****恒流驱动：****FP7208升压恒流芯片确保各路LED电流恒定，保障色彩一致性与灯珠寿命。
****动态映射：****音乐律动模式下，可将不同频段特征映射至RGBWY通道，实现更丰富的灯光表达。

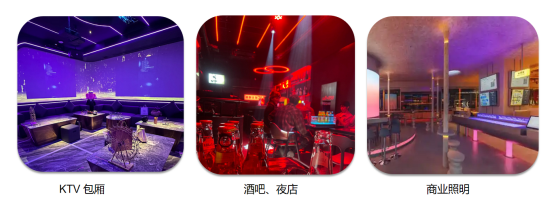

方案应用场景
本方案适用于多种需要氛围照明的室内场景。在KTV包厢、酒吧、夜店等娱乐场所中，系统可实时跟随音乐节奏变化，营造沉浸式视听体验；在家庭娱乐室、私人影院等场景中，用户可通过微信小程序一键开启音乐律动模式，轻松打造个性化氛围；同时，方案也适用于商业展示、活动布景等需要动态灯光效果的场合，满足不同场景下的专业照明需求。
本方案围绕 STM32 主控、FP6195 降压芯片、FP7208 升压恒流芯片及无线通讯模块，构建了一套完整的 KTV 氛围灯控系统。通过引入音频分析算法，实现了灯光与音乐节奏的精准同步；结合微信小程序的一键操作，兼顾了功能性与易用性。
该方案已在实际项目验证，如需获取完整方案和技术支持，可留言获取。(如需完整方案、测试数据，或有进一步的技术探讨与方案定制需求，欢迎随时联系雅欣工程师团队交流
