【数据结构】线索二叉树之中序遍历线索化详解与实现

Book思议-2026-04-04 8:36

在二叉树的遍历过程中，我们会发现大量的空指针域被浪费，而线索二叉树的核心思想就是利用这些空指针，将其指向节点的前驱或后继节点，从而实现二叉树的非递归遍历无需借助栈，提升遍历效率。本文将详细讲解中序遍历线索化的原理，并通过 C 语言实现完整的中序线索二叉树的构建与遍历。

一、线索二叉树的核心概念

1. 问题背景

普通二叉树中，一个具有n个节点的二叉链表，共有2n个指针域，其中只有n-1个指针域被用来指向孩子节点，剩余n+1个指针域均为NULL，造成了内存空间的浪费。

2. 线索化定义

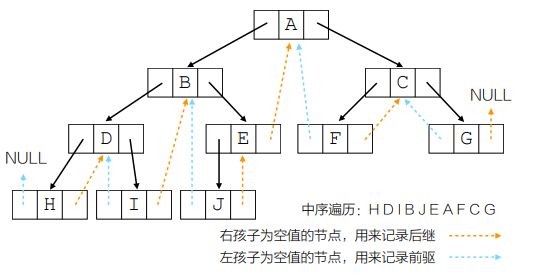

利用二叉树的空指针域，将空的左指针域 指向该节点在中序遍历中的前驱节点 ，将空的右指针域 指向该节点在中序遍历中的后继节点 ，这种改造后的二叉树称为线索二叉树 ，这个改造过程称为线索化。

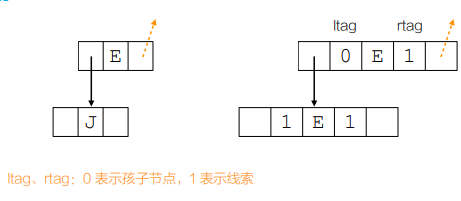

3. 标志位设计

为了区分指针域是指向孩子节点还是线索，需要为每个节点增加两个标志位ltag和rtag：

  • ltag=0：左指针域lchild指向该节点的左孩子
  • ltag=1：左指针域lchild指向该节点的中序前驱节点
  • rtag=0：右指针域rchild指向该节点的右孩子
  • rtag=1：右指针域rchild指向该节点的中序后继节点

二、线索二叉树的节点结构设计

根据上述概念，我们设计线索二叉树的节点结构，包含数据域、左右指针域、左右标志位，C 语言定义如下：

cpp 复制代码
typedef char ElemType;
// 定义线索二叉树的节点结构
typedef struct ThreadNode {
    ElemType data; // 节点存储的数据
    struct ThreadNode *lchild; // 左指针：指向左孩子或前驱
    struct ThreadNode *rchild; // 右指针：指向右孩子或后继
    int ltag; // 左标志：0 表示左孩子，1 表示前驱线索
    int rtag; // 右标志：0 表示右孩子，1 表示后继线索
} ThreadNode;
typedef ThreadNode* ThreadTree;

三、整体实现思路

本次实现将完成普通二叉树构建 →中序遍历线索化 →线索二叉树的中序非递归遍历全流程，核心步骤如下：

  1. 根据前序遍历序列 （含#表示空节点）构建普通二叉树，同时初始化标志位；
  2. 定义全局前驱指针prev，记录中序遍历中当前节点的前一个节点，通过递归实现中序线索化；
  3. 创建头结点优化线索二叉树的遍历，让头结点与二叉树首尾节点形成闭环；
  4. 利用线索的特性，实现无需栈的中序非递归遍历。

四、代码分步实现与解析

1. 全局变量与测试序列定义

定义前序遍历的测试序列（用于构建二叉树）、扫描索引和全局前驱指针，前驱指针prev用于线索化过程中记录上一个访问的节点。

cpp 复制代码
char str[] = "ABDH##I##EJ###CF##G##";  // 前序遍历序列，# 表示空节点
int idx = 0;                           // 扫描序列的当前索引
ThreadTree prev;                       // 全局变量：记录中序遍历的前一个节点

2. 普通二叉树的构建

根据前序遍历序列递归构建二叉树，同时为每个节点初始化ltag和rtag：若存在左 / 右孩子，标志位为 0；若为空，标志位为 1（后续线索化时填充线索）。

cpp 复制代码
// 创建普通二叉树（根据前序字符串str）
void createTree(ThreadTree *T) {
    ElemType ch = str[idx++];
    if (ch == '#') {
        *T = NULL;  // 空节点，直接置NULL
    } else {
        *T = (ThreadTree)malloc(sizeof(ThreadNode));
        (*T)->data = ch;
        createTree(&(*T)->lchild);  // 递归构建左子树
        (*T)->ltag = (*T)->lchild ? 0 : 1;  // 有左孩子→0，无→1
        createTree(&(*T)->rchild);  // 递归构建右子树
        (*T)->rtag = (*T)->rchild ? 0 : 1;  // 有右孩子→0，无→1
    }
}

3. 中序遍历线索化核心函数

线索化的过程基于中序遍历的递归顺序（左→根→右），在遍历过程中填充空指针的前驱 / 后继线索，核心逻辑：

  1. 递归线索化左子树；
  2. 若当前节点左指针为空（ltag=1），将左指针指向前驱节点prev；
  3. 若前驱节点prev的右指针为空（prev->rtag=1），将前驱的右指针指向当前节点（即后继）；
  4. 更新prev为当前节点，递归线索化右子树。
cpp 复制代码
// 中序线索化函数：建立前驱/后继关系
void threading(ThreadTree T) {
    if (T != NULL) {
        threading(T->lchild);  // 递归线索化左子树

        // 如果当前节点左指针是空，建立前驱线索
        if (T->ltag == 1)
            T->lchild = prev;

        // 如果前一个节点的右指针是空，建立其后继线索指向当前节点
        if (prev && prev->rtag == 1)
            prev->rchild = T;

        prev = T;  // 更新prev为当前节点，供后续节点作为前驱
        threading(T->rchild);  // 递归线索化右子树
    }
}

4. 构建带头部的线索二叉树

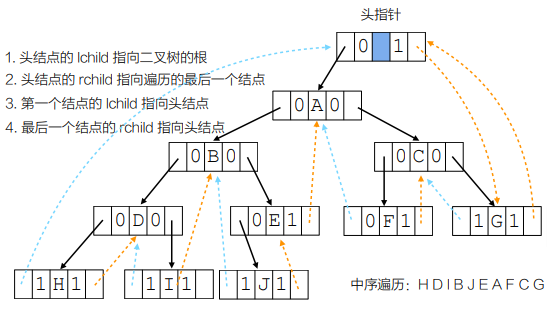

为了让线索二叉树的遍历更简洁，我们创建一个头结点，让头结点与二叉树的首尾节点形成闭环，规则如下：

  1. 头结点的ltag=0，lchild指向二叉树的根节点；
  2. 头结点的rtag=1，rchild指向中序遍历的最后一个节点；
  3. 中序遍历的第一个节点的左指针指向头结点；
  4. 中序遍历的最后一个节点的右指针指向头结点。

该函数完成头结点创建、前驱指针初始化、调用线索化函数、补全首尾节点的线索闭环。

cpp 复制代码
// 创建头结点，调用线索化过程，建立完整的线索二叉树
void inOrderThreading(ThreadTree *T, ThreadTree *head) {
    *head = (ThreadTree)malloc(sizeof(ThreadNode));  // 分配头结点空间
    (*head)->ltag = 0;
    (*head)->rtag = 1;
    (*head)->rchild = *head;  // 初始时右指针回指自己

    if (*T == NULL) {
        (*head)->lchild = *head;  // 空树：左指针也回指自己
    } else {
        (*head)->lchild = *T;     // 头结点左指针指向根节点
        prev = *head;             // 初始化前驱指针为头结点
        threading(*T);            // 对整棵树进行中序线索化

        // 补全最后一个节点的后继线索：指向头结点
        prev->rchild = *head;
        prev->rtag = 1;
        (*head)->rchild = prev;   // 头结点右指针指向最后一个节点
    }
}

5. 线索二叉树的中序非递归遍历

利用线索的特性，遍历过程无需借助栈，核心思路：

  1. 从头结点的左孩子（即根节点）开始遍历；
  2. 沿着左孩子一直走到底（ltag=0时继续），找到中序遍历的第一个节点；
  3. 访问当前节点，若当前节点有后继线索（rtag=1），则顺着线索访问所有后继节点；
  4. 若当前节点有右孩子（rtag=0），则进入右子树，重复上述过程；
  5. 直到遍历回到头结点，结束遍历。
cpp 复制代码
// 中序遍历线索化后的二叉树（非递归，无需栈）
void inOrder(ThreadTree T) {
    ThreadTree curr = T->lchild;  // 从头结点的左子树（根节点）开始
    while (curr != T) {           // 未回到头结点则继续
        // 沿着左孩子走到底，找到中序第一个节点
        while (curr->ltag == 0)
            curr = curr->lchild;

        // 访问当前节点
        printf("%c ", curr->data);

        // 顺着后继线索，依次访问所有后继节点
        while (curr->rtag == 1 && curr->rchild != T) {
            curr = curr->rchild;
            printf("%c ", curr->data);
        }

        // 进入右子树，继续遍历
        curr = curr->rchild;
    }
}

6. 主函数测试

主函数按构建普通二叉树 →线索化处理 →中序遍历的顺序调用函数，完成整个流程的测试。

cpp 复制代码
int main() {
    ThreadTree T, head;
    createTree(&T);               // 创建原始二叉树
    inOrderThreading(&T, &head); // 执行中序线索化处理
    printf("中序遍历结果：");
    inOrder(head);                // 遍历线索二叉树
    return 0;
}

7.完整可运行代码

cpp 复制代码
#include <stdio.h>
#include <stdlib.h>

// ====================== 1. 线索二叉树节点结构定义 ======================
// 节点数据类型，这里用字符型
typedef char ElemType;

// 线索二叉树节点结构体
typedef struct ThreadNode {
    ElemType data;               // 数据域：存储节点值
    struct ThreadNode *lchild;   // 左指针：指向左孩子 或 前驱节点
    struct ThreadNode *rchild;   // 右指针：指向右孩子 或 后继节点
    int ltag;                    // 左标志：0=指向左孩子，1=指向前驱
    int rtag;                    // 右标志：0=指向右孩子，1=指向后继
} ThreadNode;

// 重命名指针类型，方便使用
typedef ThreadNode *ThreadTree;

// ====================== 2. 全局变量定义 ======================
// 二叉树前序遍历序列（#代表空节点，用于自动构建二叉树）
char str[] = "ABDH##I##EJ###CF##G##";
int idx = 0;                // 遍历序列的索引指针
ThreadTree prev;           // 全局前驱指针：记录上一个访问的节点（线索化核心）

// ====================== 3. 创建普通二叉树（前序遍历） ======================
// 功能：根据前序序列生成一棵普通二叉树，并初始化标志位
// 参数：T 二级指针，用于修改根节点指针
void createTree(ThreadTree *T) {
    // 读取当前字符
    char ch = str[idx++];

    // 如果是 #，代表空节点
    if (ch == '#') {
        *T = NULL;
    }
    else {
        // 分配节点空间
        *T = (ThreadTree)malloc(sizeof(ThreadNode));
        // 赋值数据域
        (*T)->data = ch;

        // 递归创建左子树
        createTree(&(*T)->lchild);
        // 初始化左标志：有左孩子=0，无左孩子=1
        (*T)->ltag = (*T)->lchild ? 0 : 1;

        // 递归创建右子树
        createTree(&(*T)->rchild);
        // 初始化右标志：有右孩子=0，无右孩子=1
        (*T)->rtag = (*T)->rchild ? 0 : 1;
    }
}

// ====================== 4. 中序遍历线索化核心函数 ======================
// 功能：递归对二叉树进行中序线索化，建立前驱、后继关系
void threading(ThreadTree T) {
    // 递归终止条件：节点为空
    if (T == NULL) {
        return;
    }

    // ========== 第一步：递归线索化 左子树 ==========
    threading(T->lchild);

    // ========== 第二步：处理当前节点，建立线索 ==========
    // 1. 如果当前节点没有左孩子，左指针指向前驱节点 prev
    if (T->ltag == 1) {
        T->lchild = prev;
    }

    // 2. 如果上一个节点没有右孩子，上一个节点的右指针指向当前节点（后继）
    if (prev != NULL && prev->rtag == 1) {
        prev->rchild = T;
    }

    // 3. 更新前驱节点为当前节点，为下一个节点做准备
    prev = T;

    // ========== 第三步：递归线索化 右子树 ==========
    threading(T->rchild);
}

// ====================== 5. 创建带 头结点 的中序线索二叉树 ======================
// 功能：创建头结点，完成整棵树的线索化，并形成闭环（首尾相连）
// 参数：T 原树根节点，head 输出的线索二叉树头结点
void inOrderThreading(ThreadTree *T, ThreadTree *head) {
    // 1. 创建头结点
    *head = (ThreadTree)malloc(sizeof(ThreadNode));
    (*head)->ltag = 0;    // 头结点左标志=0
    (*head)->rtag = 1;    // 头结点右标志=1
    (*head)->rchild = *head; // 初始右指针指向自己

    // 2. 如果是空树，直接让头结点自环
    if (*T == NULL) {
        (*head)->lchild = *head;
    }
    else {
        // 3. 头结点左指针指向原树的根节点
        (*head)->lchild = *T;
        // 4. 初始化前驱节点为头结点
        prev = *head;
        // 5. 对整棵树进行中序线索化
        threading(*T);
        // 6. 最后一个节点的右指针指向头结点，形成闭环
        prev->rchild = *head;
        prev->rtag = 1;
        // 7. 头结点右指针指向最后一个节点
        (*head)->rchild = prev;
    }
}

// ====================== 6. 线索二叉树 中序遍历（非递归，无栈） ======================
// 功能：利用线索遍历，效率极高，空间复杂度 O(1)
void inOrderTraverse(ThreadTree head) {
    ThreadTree curr;
    // curr 指向根节点（头结点的左孩子）
    curr = head->lchild;

    // 循环条件：没有回到头结点
    while (curr != head) {
        // 1. 找到中序遍历的第一个节点（一直往左走，直到没有左孩子）
        while (curr->ltag == 0) {
            curr = curr->lchild;
        }

        // 2. 访问当前节点
        printf("%c ", curr->data);

        // 3. 顺着后继线索一直访问
        while (curr->rtag == 1 && curr->rchild != head) {
            curr = curr->rchild;
            printf("%c ", curr->data);
        }

        // 4. 进入右子树继续遍历
        curr = curr->rchild;
    }
}

// ====================== 7. 主函数测试 ======================
int main() {
    ThreadTree T;       // 原始二叉树根节点
    ThreadTree head;    // 线索二叉树头结点

    // 1. 创建普通二叉树
    createTree(&T);
    // 2. 对二叉树进行中序线索化
    inOrderThreading(&T, &head);

    // 3. 输出遍历结果
    printf("线索二叉树 中序遍历结果：");
    inOrderTraverse(head);

    printf("\n");
    return 0;
}

五、运行结果

对于测试序列ABDH##I##EJ###CF##G##构建的二叉树，中序遍历的结果为：

六、线索二叉树的优势与注意事项

1. 核心优势

  • 节省内存：利用空指针域存储前驱 / 后继线索，无需额外开辟空间；
  • 遍历高效 ：非递归遍历无需借助栈或队列，时间复杂度为O(n)，空间复杂度为O(1)（仅需少量遍历指针）；
  • 遍历方便：可直接通过线索快速找到任意节点的前驱和后继，无需重新遍历整棵树。

2. 注意事项

  • 线索化后不可随意修改二叉树：若增删二叉树的节点，会破坏已建立的前驱 / 后继线索，需要重新进行线索化；
  • 全局前驱指针的使用 ：本次实现使用全局变量prev简化递归过程，也可通过二级指针 将prev作为参数传递，避免全局变量；
  • 头结点的作用：头结点让线索二叉树形成闭环，避免了遍历过程中判断首尾节点的复杂逻辑，大幅简化遍历代码。

七、总结

中序遍历线索化是线索二叉树中最常用的实现方式，其核心是基于中序遍历的递归顺序，在遍历过程中填充空指针的前驱和后继线索。通过本文的实现，我们可以看到：

  1. 线索二叉树通过标志位区分孩子指针和线索指针，解决了普通二叉树空指针域浪费的问题；
  2. 带头部的线索二叉树让遍历形成闭环，实现了无栈的高效非递归遍历；
  3. 整个线索化过程与中序遍历深度绑定，遍历顺序决定了线索的指向关系。

线索二叉树不仅适用于中序遍历，也可实现前序、后序的线索化，其核心思想一致，仅需调整线索化的递归顺序即可。掌握中序线索二叉树的实现，是理解二叉树遍历优化的重要基础。
