「码动四季·开源同行」go实战案例：如何在微服务中集成 Zipkin 组件？

本文我们就来进行案例实战，选择当前流行的链路追踪组件 Zipkin作为示例，演示如何在 Go 微服务中集成 Zipkin。对于很多使用了Go 微服务框架的用户来说，其框架本身就拥有Trace 模块，如 Gokit。所以本文我们就在 Go-kit 微服务的案例中集成 Zipkin。

Zipkin 社区提供了诸如 zipkin-go、zipkin-go-opentracing、go-zipkin 等 Go 客户端库，后面我们会介绍如何将其中的 zipkin-go-opentracing（组件地址参见 https://github.com/openzipkin-

contrib/zipkin-go-opentracing）集成到微服务中并加以应用。

Go-kit 微服务框架的 tracing 包为服务提供了 Dapper 样式的请求追踪。Go-kit 支持 OpenTracingAPl，并使用opentracing-go 包为其服务器和客户端提供追踪中间件。Zipkin、LightStep 和 AppDash是已支持的追踪组件，通过OpenTracing APl 与Go-kit一起使用。

应用架构图

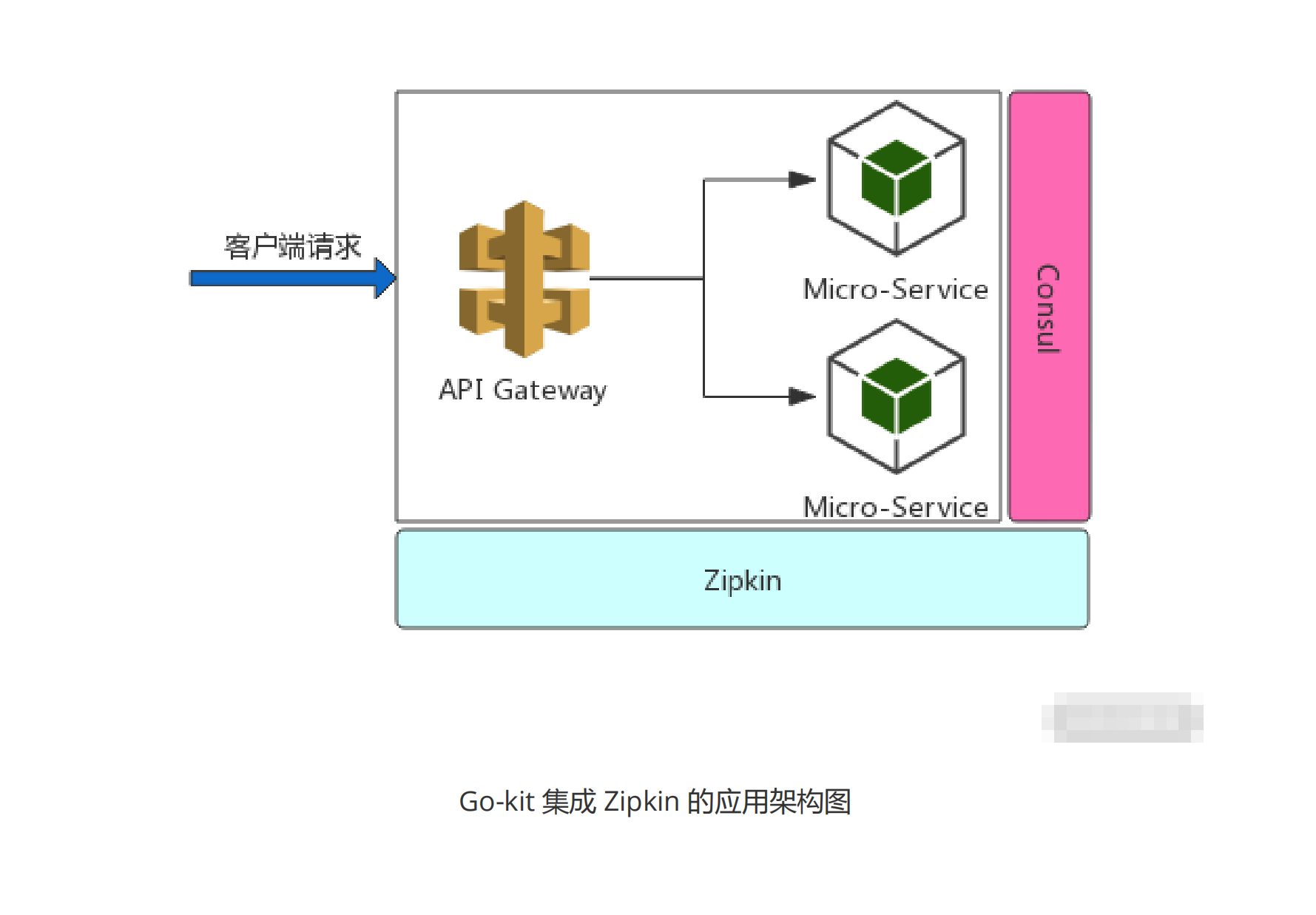

本文将会介绍如何在 Go-kit 中集成 Zipkin进行链路调用的追踪，包括HTTP 和gRPC 两种调用方式在具体介绍这两种调用方式之前，我们先来看一下 Go-kit 集成 Zipkin 的应用架构，如下图所示:

从架构图中可以看到：我们构建了一个服务网关，通过API网关调用具体的微服务，所有的服务都注册到Consul上；当客户端的请求到来之时，网关作为服务端的门户，会根据配置的规则，从Consul中获取对应服务的信息，并将请求反向代理到指定的服务实例。
涉及的业务服务与组件包含以下4个：

• Consul，本地安装并启动；
• Zipkin，本地安装并启动;
• APlGateWay，微服务网关;
• String Service，字符串服务，是基于 Kit 构建的，提供基本的字符串操作。

HTTP调用方式的链路追踪

关于HTTP调用方式的链路追踪，下面我们将依次构建微服务网关、业务服务，并进行结果验证。

1.API网关构建

在网关（gateway）中增加链路追踪的采集逻辑，同时在反向代理中增加追踪（tracer）设置。

Go-kit 在 tracing 包中默认添加了 Zipkin 的支持，所以集成工作会比较轻松。在开始之前，需要下载以下依赖:

#zipkin官方库
go get github.com/openzipkin/zipkin-go

下面三个包都是依赖，按需下载

git clone https://github.com/googleapis/googleapis.git [your GOPATH]/src/google.golang.org/genproto
git clone https://github.com/grpc/grpc-gO.git [your GOPATH]/src/google. golang.org/grpc
git clone https://github.com/golang/text.git [your GOPATH]/src/golang. org/text

作为链路追踪的"第一站"和最后一站"，网关会将客户端的请求转发给对应的业务服务，并将响应的结果返回给客户端。我们需要截获到达网关的所有请求，记录追踪信息。在下面这个示例中，网关是作为外部请求的服务端，同时作为字符串服务的客户端（反向代理内部实现），其代码实现如下:

// 创建环境变量
var (
    // consul 环境变量省略
    zipkinURL = flag.String("zipkin.url", "HTTP://1ocalhost:9411/api/ v2/spans", "'zipkin server url")
    )
flag .Parse ()

Var zipkinTracer zipkin.Tracer
{
    var(
      err    error
      hostPort    = "localhost:9090"
      serviceName = "gateway-service"
      useNoopTracer = (zipkinURL == "")
      reporter    = zipkinHTTP.NewReporter(*zipkinURL)
    )// zipkin 相关的配置变量
    defer reporter.Close)
    zEP, _:= zipkin.NewEndpoint(serviceName, hostPort)
    //构建 zipkinTracer
    zipkinTracer, err = zipkin.NewTracer(
      reporter, zipkin.WithLocalEndpoint(zEP), zipkin.WithNoopTracer (useNoopTracer),
    )
    if err != nil {
      logger.Log("err", err)
      oS.Exit(1)
    }
    if !useNoopTracer {
      logger.Log("tracer", "Zipkin", "type", "Native", "URL", *zipkinURL)
    }
}

我们使用的传输方式为 HTTP，可以使用 zipkin-go 提供的 middleWare/HTTP 包，它采用装饰者模式把我们的 HTTP.Handler 进行封装，然后启动 HTTP监听，代码如下所示:

// 创建反向代理
proxy := NewReverseProxy(consulclient, zipkinTracer, logger)

tags := map[string]string{
  "component":"gateway_server",
}
handler := zipkinHTTPsvr.NewSerVerMiddleWare(
  zipkinTracer,
  zipkinHTTPsvr.SpanName("gateWay"),
  zipkinHTTPsvr.TagResponseSize(true),
  zipkinHTTPsvr.SerVerTags(tags),
)(proxy)

网关接收请求后，会创建一个 Span，其中的 traceld将作为本次请求的唯一编号，网关必须把这个tracelD传递给字符串服务，字符串服务才能为该请求持续记录追踪信息。在 ReverseProxy 中能够完成这一任务的就是Transport，我们可以使用 zipkin-go 的 middleware/HTTP 包提供的 NewTransport替换系统默认的 HTTP.DefaultTransport。代码如下所示:

// NewReverseProxy 创建反向代理处理方法
func NewReverseProxy(client *api.Client, zikkinTracer *zipkin.Tracer, logger
log.Logger) *HTTPutil.ReverseProxy {

  <span class="hljs-comment">//创建 Director</span>
  <span class="hljs-attr">director</span> := func(req *HTTP.Request) {
    <span class="h1js-comment">//省略</span>
  }

  <spanclass="hljs-comment">//为反向代理增加追踪逻辑，使用如下RoundTrip代替默认
  Transport</span>
  roundTrip， <span class="h1js-attr">_</span> :=
  zipkinHTTPsvr.NewTransport（zikkinTracer， zipkinHTTPsvr.TransportTrace(<spanclass="h1js-  literal">true</span>))

  <span class="h1js-keyword">return</span> &amp; HTTPuti1.ReverseProxy{
    <span class="hljs-attr">Director</span>： director,
    <span class="hljs-attr">Transport</span>: roundTrip,
  }
}

至此，API网关服务的搭建就完成了。

2.业务服务构建

创建追踪器与网关的处理方式一样，我们就不再描述。字符串服务对外提供了两个接口：字符串操作(/op/{type}/{a}/{b}）和健康检查（/health）。定义如下：

endpoint := MakeStringEndpoint(svc)
// 添加追踪，设置 span 的名称为 string-endpoint
endpoint = Kitzipkin.TraceEndpoint(zipkinTracer, "string-endpoint") (endpoint)
// 创建健康检查的Endpoint
healthEndpoint := MakeHealth CheckEndpoint(svc)
//添加追踪，设置 span 的名称为 health-endpoint
healthEndpoint = Kitzipkin.TraceEndpoint(zipkinTracer, "health-endpoint") (healthEndpoint)

Go-kit 提供了对 zipkin-go 的封装，上面的实现中，直接调用中间件TraceEndpoint 对字符串服务的两个Endpoint进行设置。

除了Endpoint，还需要追踪 Transport。可以修改 transports.go 的 MakeHTTPHandler 方法，增加参数 zipkinTracer，然后在 SerVerOption 中设置追踪参数。代码如下：

// MakeHTTPHandler make HTTP handler use mux
func MakeHTTPHandler(ctx context.Context, endpoints ArithmeticEndpoints,
zipkinTracer *gozipkin.Tracer， logger log.Logger) HTTP.Handler {
    r := mux.NewRouter()

  <span class="hljs-attr">zipkinServer</span>
  zipkin.HTTPServerTrace(zipkinTracer, zipkin.Name (<span class="hljs-
  string">"HTTP-transport"</span>))

  <span class="hljs-attr">options</span> := []kitHTTP.ServerOption{
    KitHTTP.ServerErrorLogger(logger),
    KitHTTP.SerVerErrorEncoder(KitHTTP.DefaultErrorEncoder),zipkinserver,
  }

<span class="h1js-comment">// . . .</span>

<span class="hljs-keyword">return</span> r

}

至此，所有的代码修改工作已经完成，下一步就是启动测试、对结果验证了。

3.结果验证

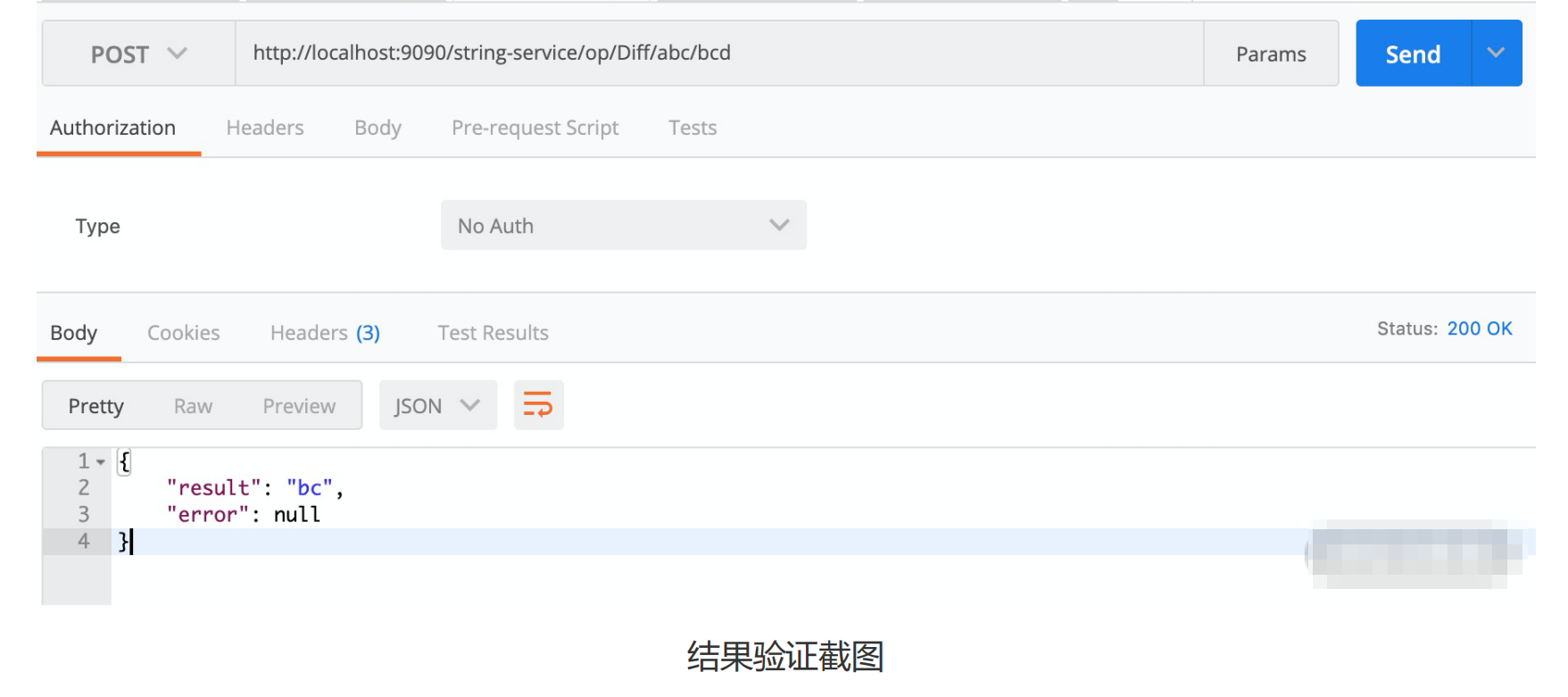

我们可以访问 http://localhost:9090/string-Service/op/Diff/abc/bcd，查看字符串服务的请求结果，如下图所示:

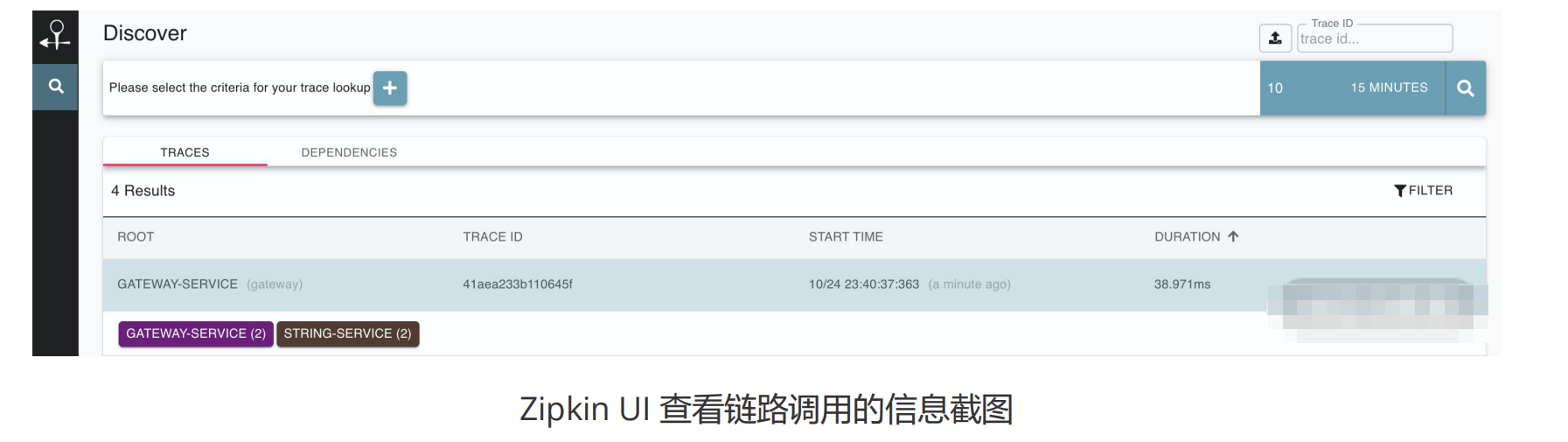

可以看到，通过网关，我们可以正常访问字符串服务提供的接口。下面我们通过ZipkinU来查看本次路调用的信息，如下图所示:

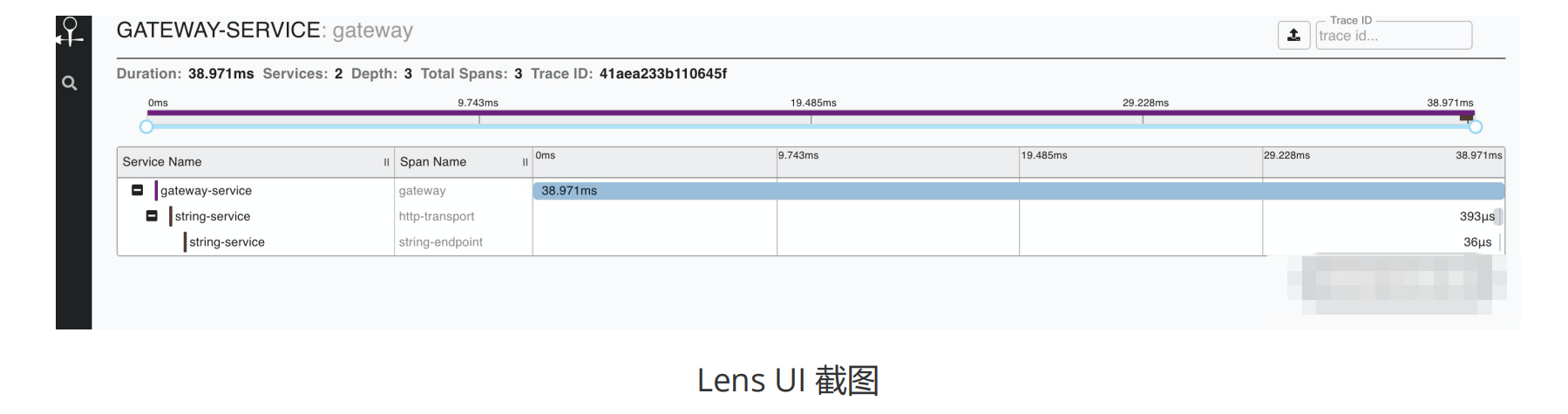

在浏览器请求之后，可以在 ZipkinU中看到发送的请求记录（单击上方"Try LensUI"切换成了LensUI，效果还不错），点击查看详细的链路调用情况，如下图所示:

从调用链中可以看到，本次请求涉及两个服务：gateway-service 和 string-service。

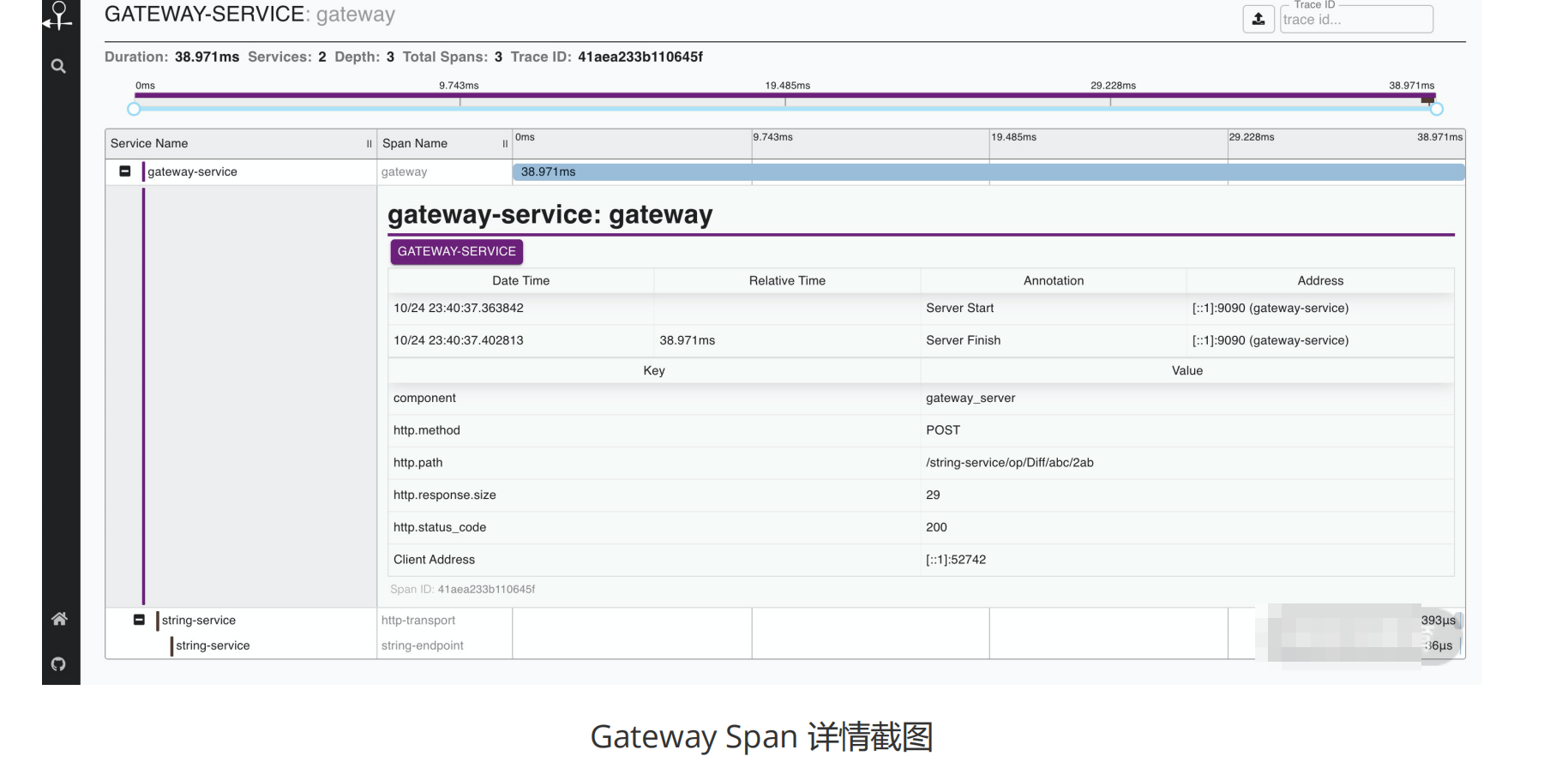

整个链路有 3 个 Span：gateWay、HTTP-transport 和 string-endpoint，确实如我们所定义的一样。这里我们主要看一下网关中的GateWay Span 详情，如下图所示:

GateWay访问字符串服务的时候，其实是作为一个客户端建立连接并发起调用，然后等待 Server写回响应结果，最后结束客户端的调用。通过上图的展开，我们清楚地了解这次调用（Span）打的标签(tag），包括method、path 等。

gRPC调用方式的链路追踪

上面我们分析了微服务中HTTP 调用方式的链路追踪，Go-kit 中的 transport 层可以方便地切换 RPC调用方式，所以下面我们就来介绍下基于gRPC 调用方式的链路追踪。本案例的实现是在前面HTTP 调用的代码基础上进行修改，并增加测试的调用客户端。

1.定义protobuf文件

我们首先来定义 protobuf 文件及生成对应的 Go 文件。

syntax = "proto3";

package pb;
service StringService{
  rpc Diff(StringRequest) returns (StringResponse){}
}

message StringRequest {
  string request_type = 1;
  string a = 2;
  string b = 3;
}

message StringResponse {
  string result = 1;
  string err = 2;
}

这里提供了字符串服务中的 Diff 方法，客户端通过 gRPC 调用字符串服务。使用 proto工具生成对应的Go语言文件：

protoc string-proto --go_out=plugins=grpc:.

生成的 string·pb.go 可以参见Verify two-factor authentication，此处不再展开。

2.定义 gRPC Server

在字符串服务中增加gRPC serVer 的实现，并织入gRPC 链路追踪的相关代码。

    // grpc server
    go func) {
        fmt.Println("grpc Server start at port" + *grpcAddr)
        listener, err := net.Listen("tcp", *grpcAddr)
        if err != nil {
            errChan <- err
            return
        }
        serverTracer := kitzipkin.GRPCServerTrace(zipkinTracer,
kitzipkin.Name("string-grpc-transport"))

        <span class="hljs-attr">handler</span> := NewGRPCServer(ctx, endpts,
serverTracer)
        <span class="hljs-attr">gRPCServer</span> := grpc.NewServer()
        pb.RegisterStringServiceServer(gRPCServer， handler)
        errChan &lt;- gRPCServer.Serve(listener)
}()

要增加 Trace 的中间件，其实就是在gRPC 的 SerVerOption 中追加 GRPCSerVerTrace。我们增加的通用 Span 名为：string-grpc-transport。接下来就是在endpoint 中，增加暴露接口的gRPC 实现，代码如下:

func (se StringEndpoints) Diff(ctx context.Context， a， b string) (string， error) {
    resp， err := se.StringEndpoint(ctx, StringRequest{
        RequestType: "Diff",
        A:            a,
        B:            b,
    })
    response := resp.(stringResponse)
    return response.Result, err
}

在构造 StringRequest 时，我们根据调用的 Diff 方法，指定了请求参数为"Diff"，下面即可定义 RPC调用的客户端。

3.定义服务gRPC调用的客户端

字符串服务提供对外的客户端调用，定义方法名为 StringDiff，返回 StringEndpoint，代码如下:

import (
    grpctransport "github.com/go-kit/kit/transport/grpc"
    kitgrpc "github.com/go-kit/kit/transport/grpc"
    "github.com/longjoy/micro-go-course/section35/zipkin-kit/pb"
    endpts "github.com/longjoy/micro-go-course/section35/zipkin-kit/string-
service/endpoint"
    "github.com/longjoy/micro-go-course/section35/zipkin-kit/string-service/service"
    "google.golang.org/grpc"
)

func StringDiff(conn *grpc.ClientConn, clientTracer kitgrpc.ClientOption) service.Service {
  <span class="hljs-keyword">var</span> ep = grpctransport.Newclient(conn,
    <span class="hljs-string">"pb.Stringservice"</span>,
    <span class="hljs-string">"Diff"</span>,
    EncodeGRPCStringRequest，<span class="hljs-comment">// 请求的编码</span>
    DecodeGRPCStringResponse，<span class="hljs-comment">// 响应的解码</span>
    pb.StringResponse{}，<span class="hljs-comment">// 定义返回的对象</span>
    clientTracer，<span class="hljs-comment">// 客户端的 GRPcclientTrace</span>
  ) .Endpoint)

  <span class="hljs-attr">StringEp</span> := endpts.StringEndpoints{
    <span class="hljs-attr">StringEndpoint</span>: ep,
  }
  <span class="hljs-keyword">return</span> StringEp

}

从客户端调用的定义可以看到，传入的是grpc 连接和客户端的 trace上下文。这里需要注意的是GRPCClientTrace 的初始化，测试 gRPC 调用的客户端时将会传入该参数。

4.测试gRPC调用的客户端

编写client_test.go，调用我们在前面已经定义的 client.StringDiff 方法，代码如下：

    //...zipkinTracer的构造省略
    tr := zipkinTracer
    // 设定根Span的名称
    parentSpan := tr.Startspan("test")
    deferparentSpan.Flush() // 写入上下文

  <span class="hljs-attr">ctx</span> := zipkin.NewContext(context.Background(),parentspan)
  <span class="h1js-comment">//初始化 GRPcclientTrace</span>
  <span class="hljs-attr">clientTracer</span> := kitzipkin.GRPcclientTrace(tr)
  conn， <span class="h1js-attr">err</span> := grpc.Dial(*grpcAddr,
  grpc.withInsecure()， grpc.WithTimeout （<span class="hljs-
  number"'>l</span>*time.Second))
  <span class="hljs-keyword">if</span> err != nil {
    fmt.Println(<span class="hljs-string">"gRPC dial err:"</span>， err)
  }
  defer conn.Close()
  <spanclass="hljs-comment">//获取rpc 调用的endpoint，发起调用</span>
  <span class="hljs-attr">svr</span> := client.StringDiff(conn， clientTracer)
  result，<span class="hljs-attr">err</span> := svr.Diff(ctx， <span class="hljs-
  string">"Add"</span>，<span class="h1js-string">"ppsdd"</span>)
  <span class="hljs-keyword">if</span> err != nil {
    fmt.Println(<span class="hljs-string">"Diff error"</span>, err.Error())
  }

  fmt.Println(<span class="hljs-string">"result ="</span>, result)

客户端在调用之前，我们构建了要传入的 GRPCClientTrace，作为获取rpc调用的 endpoint 的参数，设定调用的父 Span 名称，这个上下文信息会传入Zipkin服务端。调用输出的结果如下：

ts=2020-9-24T15:27:06.817056z ca11er=client_test.go:51 tracer=Zipkin type=Native
URL=http://1oca1host: 9411/api/v2/spans
result = dd

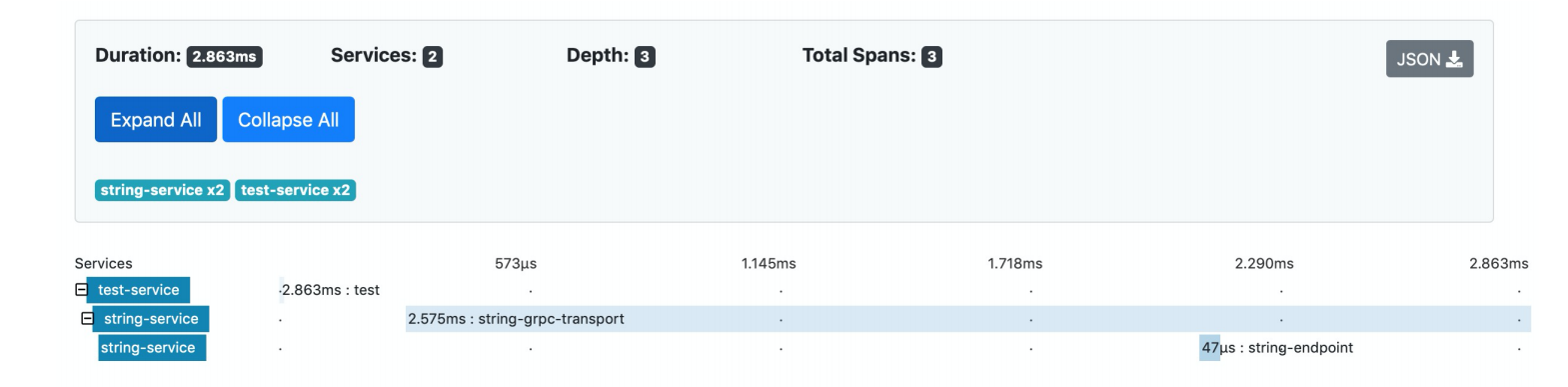

测试用例的调用结果正确，我们来看一下Zipkin中记录的调用链信息。点击查看详情，可以看到本次请求涉及两个服务：test-service 和 string-service。如图所示：
