1.实验结果

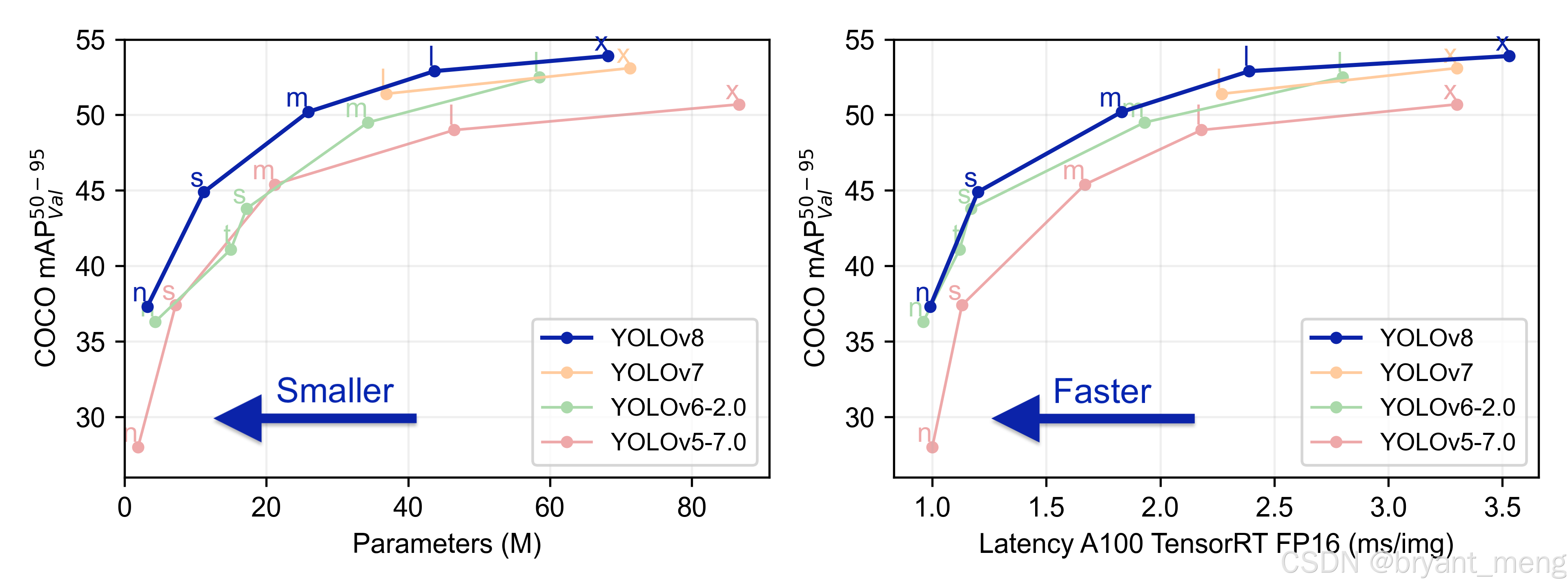

- 第一张图横轴参数量，第二张图横轴是一张图片推理的时间，这两个值都是越小越好
2.网络结构
（1）整体结构
- 简化版

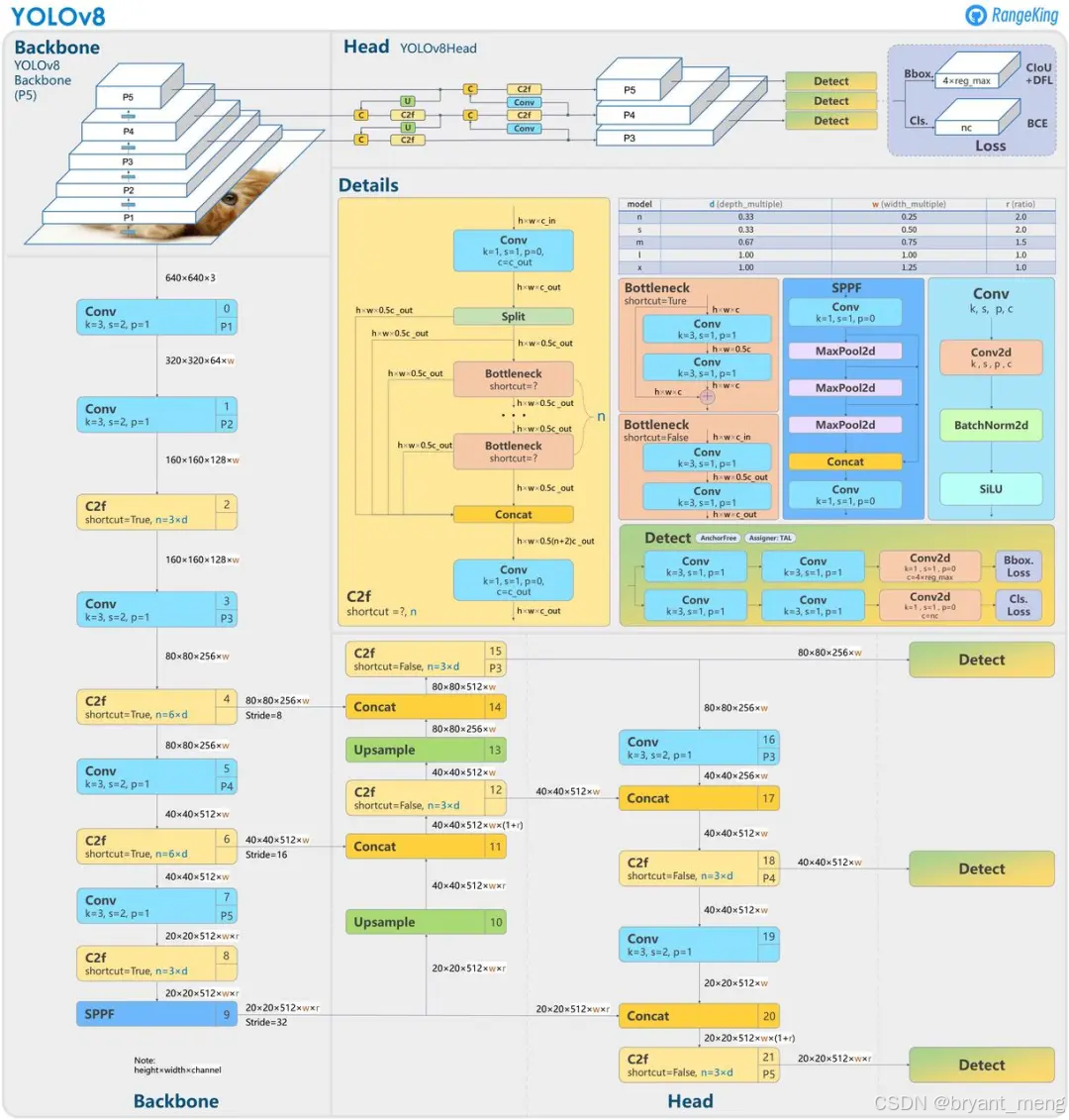

- 细节版（这个没有区分Neck和Head）
- 左边一列是Backbone的模块组成，每个模块可以在右边找到具体结构。
- Neck部分其实就是PAN结构，和YOLO v5一样

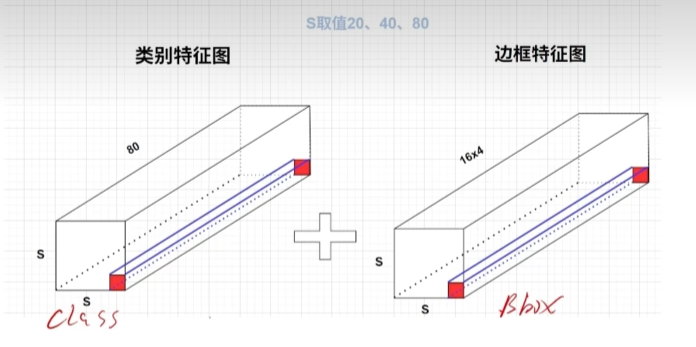

- Neck后面接的三个检测头（解耦头 ），每个检测头输出两个特征图，一个类别特征图，一个边框特征图。
（2）边框特征图输出参数（基于Anchor Free的输出）

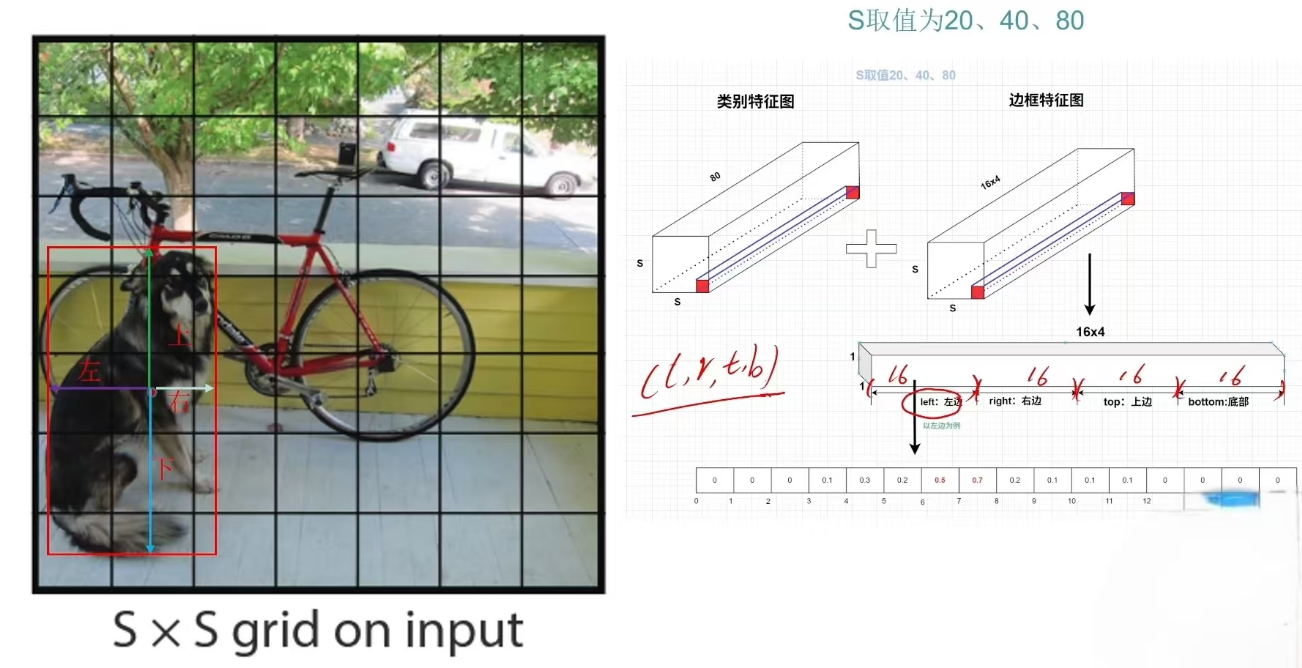

- 如上图，对于每个cell，64（16×4）维的输出，每16维对应一个方向的长度的概率，比如前16维是预测框左边距离中心点的长度，16维分别是长度取0、1、2.....16的概率，取最大概率的长度作为预测框左边距离中心点的长度，其余方向同理。
2.正负样本匹配
-
-
1.获取三个检测头的输出结果(预测框、概率值)
-
2.将三个检测头的结果映射到同一原图(640x640),同时将(l,t,r,b)坐标转化为左上坐标(Xmin,Ymin)和右下坐标(Xmax,Ymax)，这样就可以确定一个预测框的位置了。
-
-

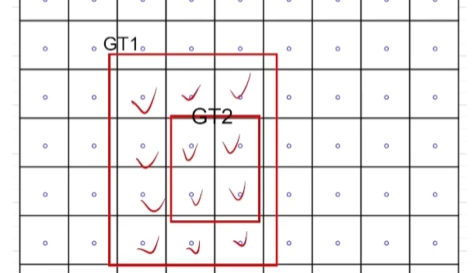

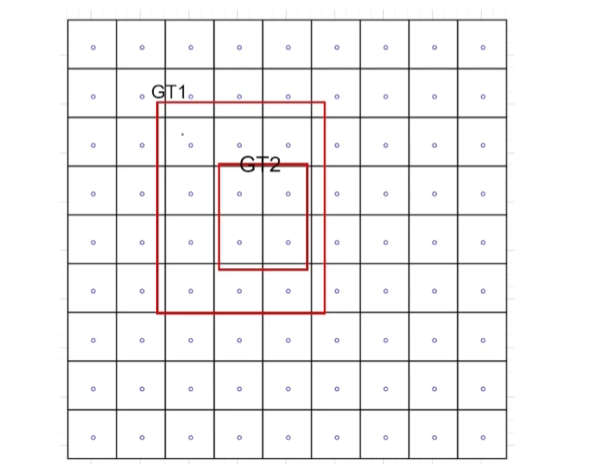

3.初筛:所有的grid cell的中心点(anchor point)在GT框内的即为初始正样本（如上图）
-
4.提取对应类别的pred score，计算CIOU计算align_matric=pred_scoreo.5 * Clou6根据align_matric的值，筛选出top-N作为正样本
-
-

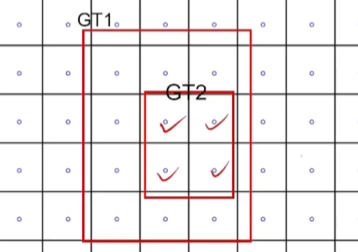

5.处理一个中心点可能匹配到多个GT框的情况,这时取CloU值大的作为对应GT的预测框。就是将中心点对应的预测框和GT1和GT2做CIOU，哪个大就作为那个GT的正样本。（上图）
4.损失函数
（1）损失组成
-
预测框类别损失:BCE(二元交叉熵损失)
-

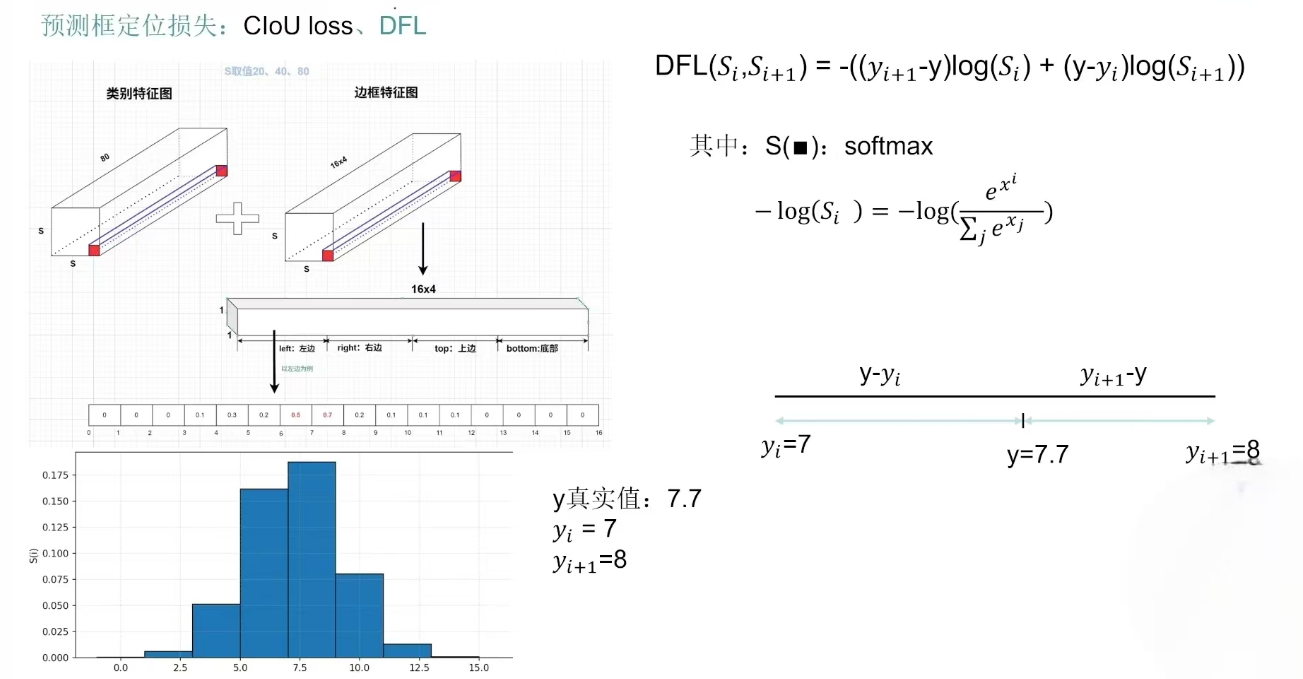

预测框定位损失:CIoU、DFL(分布焦点损失)
-
LOSS = γ1Lcls + γ2Lciou + γ3Ldfl
