摘要
在储能系统（ESS）的安全架构中，电流传感器不仅是计量工具，更是系统的"免疫细胞"。随着储能系统向高压化、数字化演进，单一的电流检测方案已无法满足从"微小漏电预警"到"电池主回路控制"的全栈需求。本文基于芯森电子（ChipSense）最新的FR系列磁通门传感器技术规格，探讨如何利用高灵敏度模拟量传感器（FR7V/FR5V/FR2V） 与**数字量电池传感器（FR1C）**构建分层防御体系，实现储能系统从绝缘监测到能量管理的精准覆盖。
一、 技术基石：磁通门原理与芯森FR系列产品矩阵
储能系统工作环境复杂，存在强电冲击与电磁干扰。芯森FR系列均采用磁通门（Fluxgate）技术，利用磁芯在饱和状态下的非线性特性进行检测。相较于传统霍尔传感器，磁通门技术具备零点稳定、温漂极低（典型值±1.5mV/K）、抗干扰能力强（共模抑制比高）的核心优势，能够保证在-40°C至+85°C的宽温范围内不"误报"、不"漏报"。
根据芯森电子最新的产品规格书，FR系列主要分为两大应用阵营：
- 绝缘与漏电监测阵营（电压输出） ：包含 FR7V H00 、FR5V H00 与 FR2V H00 系列。这三款产品均为电压输出型，专为检测直流剩余电流（漏电流）设计，量程覆盖从5mA到300mA的宽范围。
- 电池主回路监测阵营（数字输出） ：即 FR1C H00 系列。这是一款专为动力电池及储能变流器设计的电流传感器，具备CAN 2.0B数字通信接口，量程覆盖±300A至±500A，直接接入BMS进行能量管理。
二、 第一道防线：绝缘监测的分级预警（基于FR7V/FR5V/FR2V）
在储能系统的直流侧，光伏板、电池组与逆变器之间往往存在分布电容与绝缘老化风险。传统的机械式漏电保护器（RCD）响应阈值通常为30mA，往往在故障已造成热积累时才动作。芯森的电压输出系列传感器，通过毫安级的高灵敏度，实现了"早期预警"。
1. 微漏电的"显微镜"：FR7V H00系列
针对家庭储能或精密光伏逆变器，漏电流往往始于微安级的爬升。
- 核心参数 ：根据规格书 DS-FR7V H00-CN-V3，该系列提供 ±5mA (FR7V 0.005) 和 ±10mA (FR7V 0.01) 两种规格。
- 应用场景：作为最高灵敏度的检测节点，FR7V通常安装在电池包出口或组串式逆变器内部。当绝缘电阻下降导致漏电流超过5mA时，传感器即可输出报警信号，此时系统尚处于"潜伏期"，运维人员有充足时间进行排查，避免非计划停机。

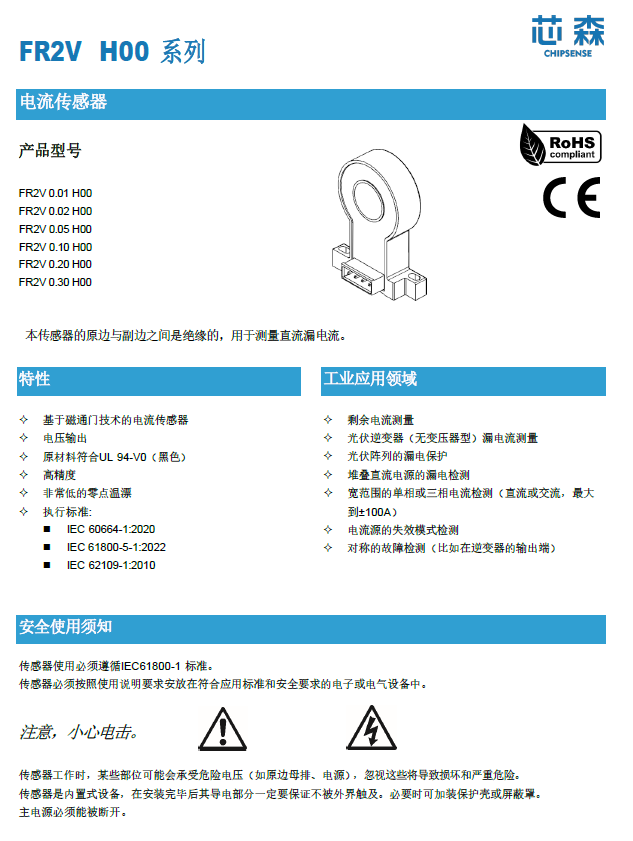

2. 中大电流的"守门员"：FR5V H00 与 FR2V H00系列
在工商业储能集装箱或大型地面电站中，系统电压更高（1000Vdc/1500Vdc），背景漏电流较大，需要更宽量程的传感器。
- 核心参数 ：
- FR5V H00 (DS-FR5V H00-CN-V2.1)：量程覆盖 ±10mA 至 ±100mA，适合中功率直流电源及汇流箱监测。
- FR2V H00 (DS-FR2V H00-CN-V3.1)：量程覆盖 ±10mA 至 ±300mA，具备更大的穿孔尺寸（φ20mm-φ40.5mm），适合大截面母排的漏电检测。
- 应用场景：这两款传感器通常部署在直流汇流柜或PCS（变流器）直流侧。它们不仅具备3.0kV-3.6kV的隔离耐压，能承受系统级的浪涌冲击，还能通过电压信号实时反馈漏电流大小。当漏电流在10mA-100mA区间快速爬升时，系统可判断为"发展期故障"，触发降额运行或软切断，而非直接硬跳闸，保护设备硬件。
三、 第二道防线：电池管理的数字神经（基于FR1C H00）

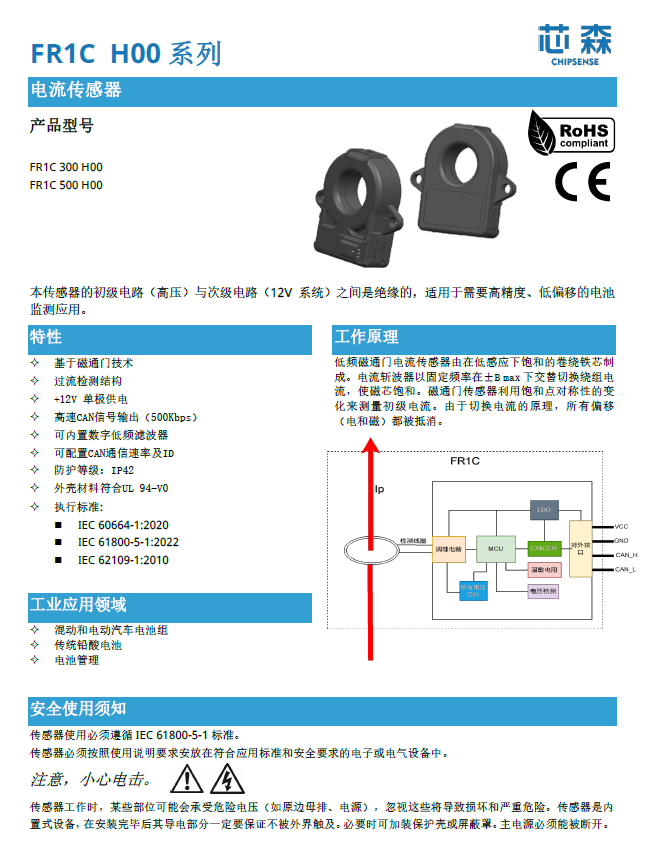

如果说漏电传感器是免疫系统，那么电池电流传感器就是神经系统。芯森 FR1C H00 系列（DS-FR1C H00-CN-V2）填补了传统模拟传感器在通信与诊断上的空白。
1. 全数字化通信
FR1C系列提供 ±300A 和 ±500A 两种规格，专为储能电池主回路设计。与输出模拟电压的FR7V/5V/2V不同，FR1C直接输出 CAN 2.0B 协议信号（500Kbps）。
- 技术优势：在储能集装箱复杂的电磁环境中，数字信号传输比模拟电压信号（0-5V）更抗干扰，避免了长距离传输中的信号衰减与噪声耦合。
- 数据集成：它直接将电池的充放电电流（精度±0.5%）上传至BMS，用于精准的SOC（荷电状态）与SOH（健康状态）计算。
2. 内置安全诊断机制
FR1C系列具备完善的故障自诊断功能，符合IEC 61800-5-1功能安全标准。
- 故障上报：当传感器内部发生FLASH校验错误、磁通门振荡异常或温度超限时，FR1C会通过CAN总线发送特定的错误码（如0x41, 0x42等），而非简单的信号归零。这种"有声"的故障模式，让BMS能明确区分是"无电流"还是"传感器损坏"，从而执行SIL级别的安全停机策略。
四、 协同架构：构建储能系统的立体防护网
在实际的储能系统设计中，这两大阵营的传感器并非互斥，而是互补。
1. 家庭储能方案（10kWh级）
- 架构：电池包 + PCS 一体机。
- 配置 ：
- FR7V 0.005 H00 × 1：监测电池侧对地漏电，设定10mA预警阈值，防止外壳带电。
- FR1C 300 H00 × 1：监测电池主回路充放电电流，通过CAN总线与机内控制器通信。
- 逻辑：FR7V负责"保人"（防触电），FR1C负责"保电池"（防过流、精准计量）。
2. 工商业储能方案（1MWh级集装箱）
- 架构：多电池柜 + 直流汇流 + PCS。
- 配置 ：
- FR2V 0.3 H00 × N：每个电池柜配置一只，监测柜内母线漏电（量程300mA）。
- FR5V 0.1 H00 × 1：直流汇流柜配置一只，作为二级漏电保护。
- FR1C 500 H00 × 2：PCS直流侧正负极各一只，用于双向功率计量与BMS通信。
- 逻辑：分级分段监测。当某柜漏电流超过50mA时，BMS通过FR2V的信号定位故障柜并切断其接触器，而无需停运整个集装箱，极大提升了系统的可用性。
五、 结语
储能安全没有"万能药"，只有"组合拳"。芯森电子FR系列通过FR7V/FR5V/FR2V 的高灵敏度模拟量检测，捕捉绝缘失效的每一丝征兆；通过 FR1C 的数字通信与安全诊断，掌控电池能量的每一次流动。
在未来的储能系统设计中，工程师应摒弃单一的传感器选型思路，根据"监测对象（漏电vs主电流）"与"信号需求（模拟量vs数字量）"进行精准匹配。利用芯森FR系列的技术特性，构建从μA级绝缘预警到kA级故障保护的全周期安全闭环，这才是储能资产保值增值的核心技术路径。
