杰理JL701N蓝牙音频SOC开发框架详解｜从SDK架构到实战开发全流程

本文聚焦杰理JL701N蓝牙音频嵌入式SOC，详细拆解其开发框架、SDK目录结构、系统分层架构及核心模块（蓝牙/音频/RTOS），同时梳理从环境搭建到量产的完整开发流程。文中融入实战代码片段与板级配置要点，适配蓝牙音箱、TWS耳机、无线麦克风等常见音频产品开发，助力嵌入式工程师快速上手，高效完成JL701N相关产品的二次开发与项目落地。

核心关键词

杰理JL701N、蓝牙音频SOC、JL701N开发框架、JL701N SDK、嵌入式开发、蓝牙5.3开发、TWS耳机开发、蓝牙音箱开发、嵌入式SOC开发、JL701N实战

文章目录

- 核心关键词
- - [1. 杰理JL701N芯片概述与应用场景](#1. 杰理JL701N芯片概述与应用场景)
  - [2. JL701N开发框架整体架构](#2. JL701N开发框架整体架构)
  - [3. JL701N SDK目录结构详解](#3. JL701N SDK目录结构详解)
  - [4. 系统内核与任务调度机制](#4. 系统内核与任务调度机制)
  - - [1. 核心调度逻辑](#1. 核心调度逻辑)
    - [2. 典型系统任务](#2. 典型系统任务)
    - [3. 任务通信方式](#3. 任务通信方式)
  - [5. 核心模块详解（蓝牙+音频+板级配置，实战重点）](#5. 核心模块详解（蓝牙+音频+板级配置，实战重点）)
  - - [1. 蓝牙模块（核心功能，高频开发点）](#1. 蓝牙模块（核心功能，高频开发点）)
    - [2. 音频模块（核心亮点，差异化开发）](#2. 音频模块（核心亮点，差异化开发）)
    - [3. 板级配置（硬件适配，必做步骤）](#3. 板级配置（硬件适配，必做步骤）)
    - [4. 其他核心模块（辅助功能，提升产品体验）](#4. 其他核心模块（辅助功能，提升产品体验）)
  - [6. JL701N标准开发流程（从0到量产）](#6. JL701N标准开发流程（从0到量产）)
  - [7. 典型产品架构实例（音箱/耳机，贴合实际应用）](#7. 典型产品架构实例（音箱/耳机，贴合实际应用）)
  - [8. 开发常见入口文件速查（高效开发，提升实用性）](#8. 开发常见入口文件速查（高效开发，提升实用性）)
  - [9. 开发框架优缺点与常见问题](#9. 开发框架优缺点与常见问题)
  - - [1. 框架优缺点（客观分析，避坑指南）](#1. 框架优缺点（客观分析，避坑指南）)
    - [2. 常见开发问题（快速避坑，提升效率）](#2. 常见开发问题（快速避坑，提升效率）)

1. 杰理JL701N芯片概述与应用场景

杰理JL701N是一款专门面向蓝牙音频领域的高集成度嵌入式SOC，芯片内部集成了32位RISC CPU、蓝牙5.3协议栈（同时支持BLE低功耗和BR/EDR经典蓝牙）、音频DSP模块以及完善的电源管理单元。

相较于传统方案，它无需额外外接其他芯片，就能实现蓝牙音频传输、音效处理、外设控制等核心功能，既能降低产品的硬件成本，也能大幅简化开发难度，是蓝牙音频产品开发的高性价比选择。

其核心应用场景十分广泛，主要包括：蓝牙音箱、TWS真无线耳机、无线麦克风、蓝牙声卡等各类音频类智能产品，覆盖消费电子、智能家居等多个领域。

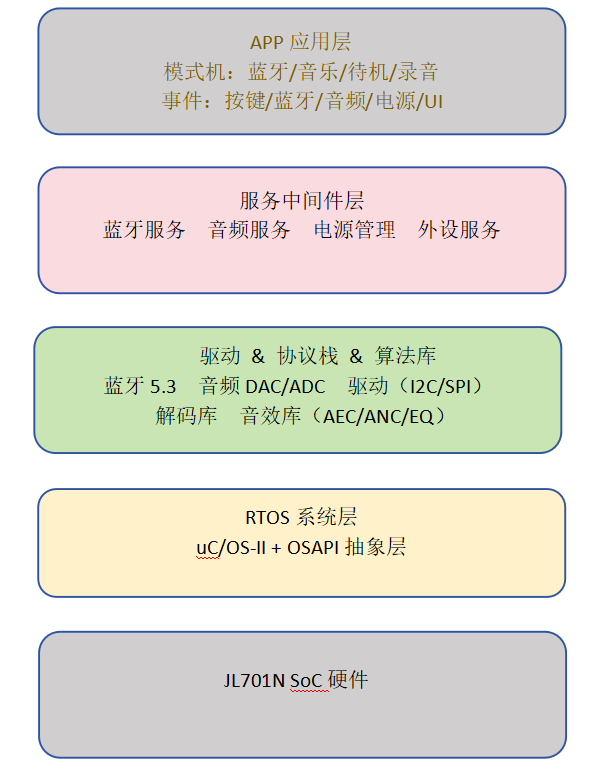

2. JL701N开发框架整体架构

JL701N的开发框架采用"分层模块化+RTOS消息驱动"的设计思路，既保证了开发效率，又具备良好的可扩展性。整个框架从底层到上层，分为5个独立分层，各层封装独立、接口统一，方便开发者进行二次开发和功能迭代。

具体分层（从底层到上层）：硬件层→系统内核层→驱动与协议栈层→服务/中间件层→应用层。

框架的核心特点的是：以uC/OS-II RTOS为调度核心，采用事件/消息驱动机制。开发时可结合可视化工具（AudioConfigTool）和代码定制，无需深入研究底层协议栈和算法细节，只需专注于产品的业务逻辑开发，就能大幅缩短项目开发周期。

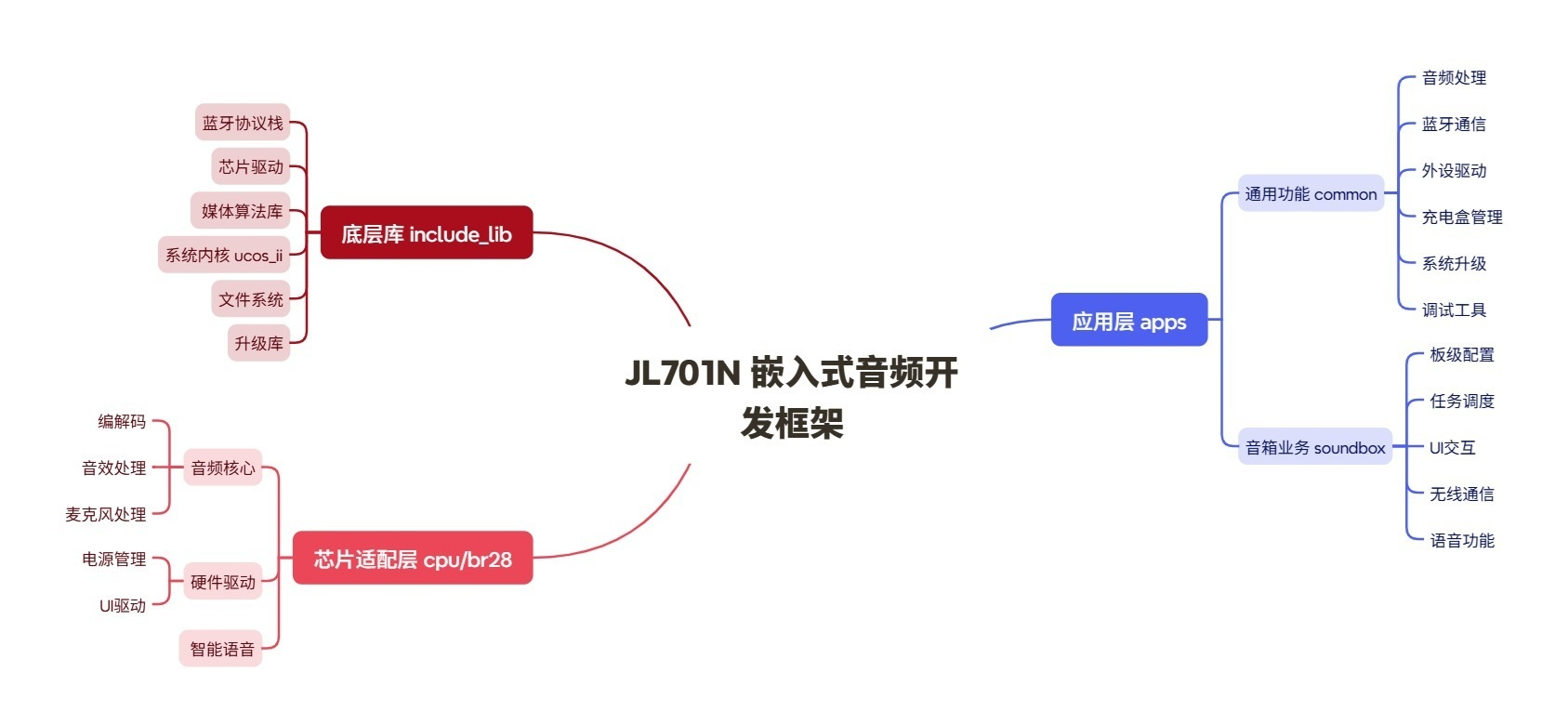

3. JL701N SDK目录结构详解

杰理官方提供的JL701N SDK（目录名为JL701N_SDK），结构清晰、分类合理，开发者可以快速定位所需文件，还能根据产品需求裁剪不必要的功能。以下是标准目录结构及核心目录的详细说明，重点关注常用目录即可。

plain 复制代码

JL701N_SDK/
├── apps/            # 应用层（业务逻辑核心，重点关注）
│   ├── soundbox/    # 音箱方案demo（可直接复制修改，快速上手）
│   ├── tws/         # TWS耳机方案demo
│   ├── common/      # 公共应用逻辑（蓝牙、音频、按键等通用功能）
│   └── user/        # 用户自定义代码区（二次开发核心区域）
├── cpu/             # 芯片内核、系统、OS、中断、时钟配置（无需修改）
├── drivers/         # 外设驱动（UART/I2C/SPI/ADC等，硬件适配核心）
├── include/         # 全局头文件、宏定义、枚举、结构体声明（必看）
├── libs/            # 预编译库（蓝牙协议栈、音频算法等，不开源）
├── board/           # 板级配置（硬件引脚映射、功能使能，适配关键）
├── projects/        # 工程文件（Keil/IAR/Makefile，直接打开编译）
├── tools/           # 编译、烧录、日志、调试工具（开发必备）
├── AudioConfigTool/ # 可视化音频配置工具（EQ/降噪等，快速配置）
└── doc/             # 官方手册、应用笔记（查参数、找方法必备）

这里给大家一个实用提示：开发者无需修改libs、cpu等底层目录，核心开发工作主要集中在两个目录------apps/user（用于编写自定义业务逻辑）和board（用于适配自己的硬件），这样能大幅降低开发门槛，避免误改底层代码导致的问题。

4. 系统内核与任务调度机制

JL701N开发框架的系统内核，基于uC/OS-II RTOS搭建，核心作用是实现多任务的优先级调度、消息通信和事件同步，确保蓝牙、音频、UI等各个模块高效协同运行，避免出现任务冲突、程序卡死等问题。

1. 核心调度逻辑

采用"优先级抢占式调度"，简单来说，就是给每个任务分配不同的优先级，优先级高的任务会优先执行，优先级低的任务会在高优先级任务空闲时执行。其中，蓝牙、音频等核心功能的任务优先级最高，确保核心功能稳定运行。

2. 典型系统任务

系统默认配置了5个核心任务，优先级从高到低排列，开发者可根据自己的产品需求，微调任务栈大小和优先级，以下是官方默认的任务配置代码（可直接参考）：

c 复制代码

const os_task_info_t task_info_table[] = {
    {bt_task,        "bt",      1024, 10, 0}, // 蓝牙协议栈任务（最高优先级）
    {audio_task,     "audio",   1536, 9,  0}, // 音频流处理任务
    {ui_task,        "ui",       512, 8,  0}, // 按键/LED/LCD UI任务
    {app_task,       "app",      768, 7,  0}, // 应用业务逻辑任务
    {idle_task,      "idle",     256, 1,  0}, // 空闲任务（处理低功耗）
};

3. 任务通信方式

各任务之间的通信，主要通过三种方式实现：消息队列（os_queue）、事件组、信号量。其中，消息队列是最核心、最常用的方式，用于传递各类事件消息，比如蓝牙连接状态、按键触发事件、音频播放状态等。

举个简单的例子：当用户按下音量键时，按键模块会发送一条"音量调节"的消息到消息队列，应用层任务从队列中获取消息后，执行音量调节逻辑，实现任务间的协同。

5. 核心模块详解（蓝牙+音频+板级配置，实战重点）

JL701N开发框架的核心模块，主要集中在蓝牙、音频、板级配置这三大块------这也是我们实际开发中最常接触、最需要重点掌握的部分。下面逐一拆解各模块的功能和开发要点，新手也能轻松理解。

1. 蓝牙模块（核心功能，高频开发点）

蓝牙模块基于蓝牙5.3协议栈开发，支持多种常用蓝牙协议，能满足不同音频产品的需求，比如音乐播放、通话、TWS耳机主从切换等。核心文件和对应功能如下，大家可以快速定位查找：

bt_manager.c/h：蓝牙模块的"总管家"，负责蓝牙的配对、连接、断开、重连等核心逻辑，是我们开发蓝牙功能的入口文件，大部分蓝牙相关的配置都在这里进行。
bt_a2dp.c/h：负责A2DP协议的实现，简单来说，就是控制音乐流的接收和解码，比如手机连接音箱后，音乐信号的传输、播放启停、暂停等，都由这个文件负责。
bt_tws.c/h：专门用于TWS耳机开发，核心实现主从切换、无缝连接、对讲、电量同步等功能，是TWS产品开发的核心文件。
rcsp_protocol.c：杰理自定义的BLE控制协议，主要用于APP调试和参数配置，比如通过手机APP切换音效、开启降噪等，都需要用到这个协议。

2. 音频模块（核心亮点，差异化开发）

音频模块是JL701N的核心亮点之一，集成了ADC/DAC、音频DSP及多种音效算法，支持SBC、AAC、MP3、LC3（LE Audio）等多种格式的解码，能实现音频采集、解码、音效处理、输出的全链路功能。

开发要点主要有3点，简单易懂：

音频路径：简单梳理一下音频信号的流转过程，方便大家理解：

录音场景：麦克风（MIC）→ ADC采集 → 降噪/ENC处理 → 编码 → 蓝牙发送；

播放场景：蓝牙接收 → 解码 → EQ/DRC音效处理 → 混音 → DAC输出（喇叭播放）。
可视化配置：无需编写复杂代码，通过官方提供的AudioConfigTool工具，就能可视化配置EQ、降噪（AEC/ANC）、混音、音量曲线、提示音等功能。配置完成后，导出头文件替换SDK中的对应文件，即可生效，非常便捷。
核心文件：audio_route.c（控制音频路由，比如切换音频数据源和输出设备）、audio_effect.c（负责音效处理）、audio_record.c（负责录音功能）。

3. 板级配置（硬件适配，必做步骤）

板级配置是JL701N开发的基础步骤，也是必做步骤------核心作用是将我们自己的硬件引脚，与SDK中的功能进行映射，确保按键、LED、麦克风、喇叭等外设能正常工作。

核心文件和配置要点，新手可直接参考：

核心文件：board_ac701n_demo.c/h（以官方demo板为例，我们可以复制这个文件，修改为自己的板级配置文件，避免从零编写）。
配置要点：主要包括3部分------引脚映射（比如定义按键、LED的引脚编号）、功能使能（比如开启蓝牙、降噪功能）、硬件参数（比如配置时钟频率、ADC参考电压、DAC增益）。

4. 其他核心模块（辅助功能，提升产品体验）

除了上述三大核心模块，还有两个常用的辅助模块，能提升产品体验，大家也需要简单了解：

电源管理：支持运行、轻度休眠、深度休眠三种模式，可通过pm_set_mode()函数控制。唤醒源支持按键、蓝牙、定时器、充电，核心用于处理产品的低功耗需求，延长续航。
OTA升级：支持UART升级和蓝牙OTA（BLE/BR）两种方式，采用双Flash分区（A/B分区）设计------升级失败后会自动回滚到原固件，确保量产时的升级安全，核心函数是app_ota_start()。
事件机制：系统会分发各类全局消息，比如"蓝牙连接成功"（MSG_BT_CONNECT）、"音频开始播放"（MSG_AUDIO_START）等，应用层通过app_event_proc()函数处理这些事件，是我们编写业务逻辑的核心入口。

6. JL701N标准开发流程（从0到量产）

结合JL701N开发框架的特点，整理了一套从环境搭建到量产的标准开发流程，步骤清晰、可落地，新手可以直接参考，避免走弯路：

环境搭建：首先安装开发所需的工具------Keil（编写、编译代码）、杰理编译器、相关驱动和烧录工具；然后获取JL701N SDK、AudioConfigTool可视化工具，以及开发板资料（官方demo板或自己的自定义板）。
工程创建：找到SDK中的projects目录，复制soundbox_demo（音箱方案）或tws_demo（TWS耳机方案），修改工程名称，适配自己的硬件板型，无需从零创建工程。
板级配置：修改board_xxx.c文件，完成引脚映射、功能使能，配置时钟、外设等参数，确保自己的硬件能与SDK正常适配。
可视化配置：打开AudioConfigTool工具，根据产品需求，配置EQ、降噪、麦克风、音量曲线、提示音等音频参数，配置完成后导出文件，替换SDK中的对应文件。
代码开发：重点关注apps/user目录，在这里编写应用层业务逻辑，比如产品的模式管理（蓝牙模式、待机模式）、事件处理（按键响应）、UI交互（LED灯光），同时适配按键、LED等外设，开发蓝牙、音频相关的自定义功能。
调试与测试：通过串口日志（printf/LOG_D）、杰理调试助手，查看系统运行状态；使用蓝牙抓包工具、音频分析仪，测试蓝牙连接稳定性、音频播放效果；同时测试功耗、按键响应速度等核心功能，排查问题。
量产准备：完成芯片的频偏、ADC、DAC、MIC增益校准；使用批量烧录工具，下载固件和校准参数；最后进行全功能量产测试，确保产品符合量产标准。

7. 典型产品架构实例（音箱/耳机，贴合实际应用）

以最常见的蓝牙音箱产品为例，给大家展示JL701N开发框架的实际应用架构，清晰呈现各层模块的协同关系，大家可以参考这个架构，设计自己的产品（TWS耳机、无线麦克风等可类比调整）：

从架构图可以看出，各层模块分工明确：底层负责硬件和系统调度，中间层负责核心功能实现，应用层负责产品业务逻辑，层层协同，确保产品稳定运行。

8. 开发常见入口文件速查（高效开发，提升实用性）

开发过程中，经常需要查找各类文件，这里整理了最常用的入口文件，标注了核心功能，大家可以收藏，提升开发效率，不用每次都在SDK中逐个查找：

app_main.c：系统主入口文件，包含任务表定义、系统初始化代码，是程序启动的核心，所有任务都是从这里开始执行。
app_user.c：应用层核心文件，包含app_event_proc()事件处理函数，我们编写的自定义业务逻辑，基本都在这里实现。
board_xxx.c/h：板级配置文件，负责硬件引脚映射、功能使能，是硬件适配的核心文件，必须重点关注。
bt_manager.c：蓝牙管理核心文件，负责蓝牙状态机、配对、连接等逻辑，蓝牙相关的开发，首选查看这个文件。
audio_route.c：音频路由控制文件，负责音频数据源和输出设备的切换，比如切换喇叭和耳机输出，就需要修改这个文件。
key_event_deal.c：按键处理文件，负责识别按键的单击、双击、长按等事件，按键相关的逻辑的在这里编写。
app_config.h：系统功能宏配置文件，用于开启或关闭某个模块（比如蓝牙、降噪功能），还能裁剪Flash和RAM的占用，根据产品需求灵活配置。

9. 开发框架优缺点与常见问题

1. 框架优缺点（客观分析，避坑指南）

了解框架的优缺点，能帮助我们更好地选择开发方案，避免在开发中走弯路：

优点：① 高集成度，蓝牙、音频、驱动、算法全栈集成，无需额外外接芯片；② 开发效率高，可视化工具+demo方案可直接修改，新手也能快速上手；③ 稳定性强，是成熟的商用方案，已大量出货，兼容性有保障；④ 门槛低，无需深入理解底层协议栈和算法，专注应用开发即可。
缺点：① 框架封闭，核心库（比如蓝牙协议栈、音频算法）不开源，无法进行深度修改；② 灵活性有限，若需要深度定制功能，需联系杰理官方支持；③ 资源占用较大，RAM和Flash的占用比极简框架高，适合中高端音频产品。

2. 常见开发问题（快速避坑，提升效率）

整理了开发中最常遇到的4个问题及解决方法，新手可以直接参考，避免反复排查：

蓝牙连接不稳定：优先检查板级配置中的蓝牙引脚映射是否正确，确认蓝牙天线匹配，同时调整蓝牙功率参数，减少信号干扰。
音频无输出/杂音：检查DAC引脚配置和音频路由设置是否正确；若有杂音，可通过AudioConfigTool调整EQ和降噪参数，优化音频效果。
任务冲突、程序卡死：检查任务优先级设置是否合理，避免高优先级任务占用过多资源；同时优化消息队列缓存，避免消息堆积导致卡死。
OTA升级失败：确认双Flash分区配置是否正确，检查升级固件的格式是否符合要求，确保升级过程中电源稳定，避免中途断电。
