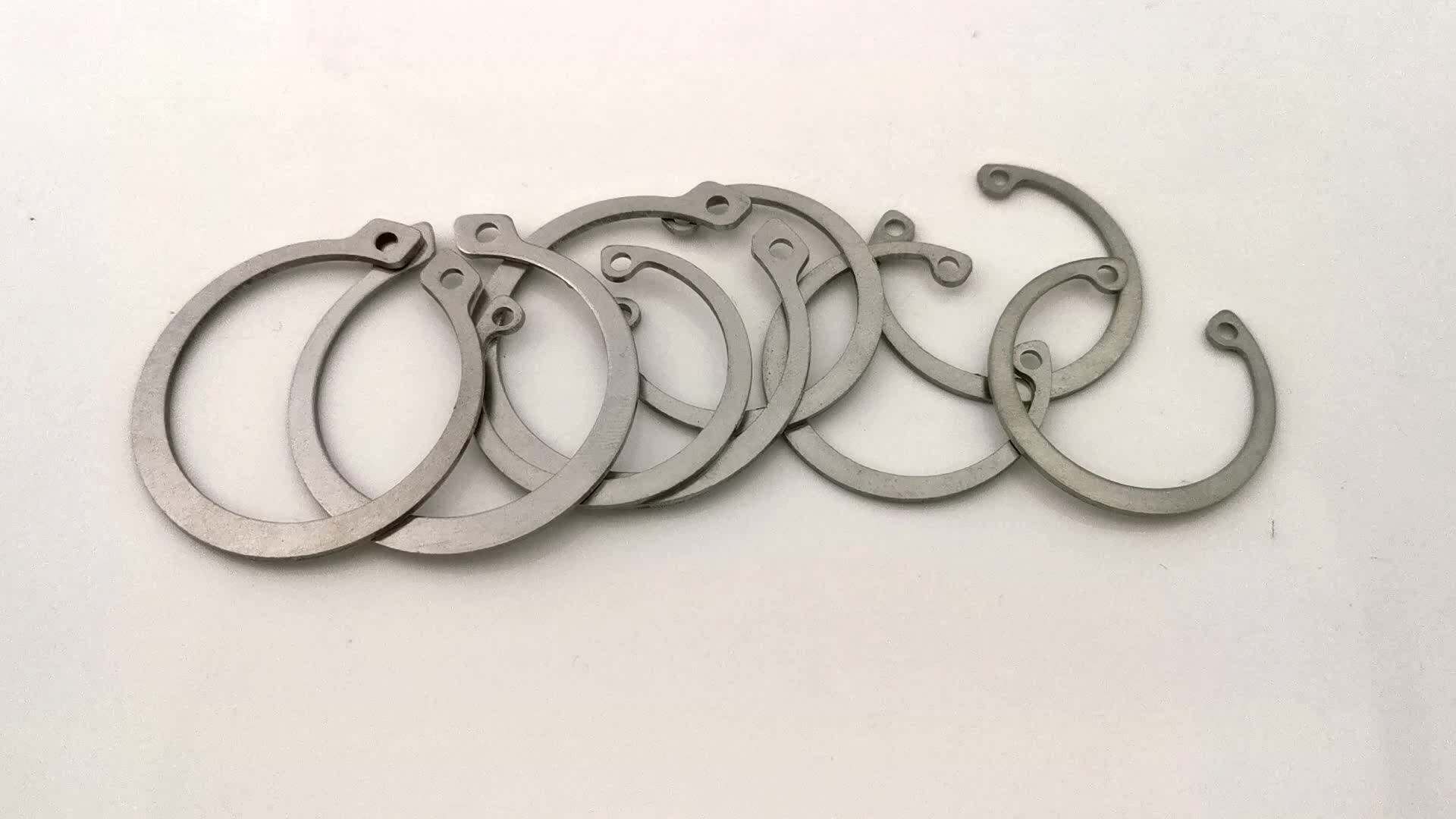

开口卡簧作为机械传动系统中实现轴向定位的核心紧固件，广泛应用于汽车变速箱、工业减速机、电动工具、家用电器等各类机械设备中。其作用在于卡入轴槽或孔槽内，阻止轴上零件发生轴向位移，确保齿轮、轴承等关键部件在高速运转状态下保持精确的相对位置。一个看似微小的卡簧，其装配质量直接关系到整机的运行可靠性、使用寿命乃至安全性。
在传统的卡簧装配工艺中，企业普遍依赖人工操作或半自动设备完成安装作业。操作人员使用卡簧钳等工具，将开口卡簧手动撑开并推入轴槽预定位置，再通过目视或触感判断安装是否到位。然而，这种传统作业模式面临着多重技术瓶颈。从精度层面来看，卡簧的尺寸公差通常需控制在微米级精度。人眼与机械量具难以准确捕捉这种微米级的尺寸偏差，尤其在多品种、小批量的生产场景中，频繁换型带来的调试误差进一步放大了装配质量的不稳定性。
一、视觉引导装配的技术架构与实现路径
基于机器视觉的开口卡簧自动化装配系统，其核心在于建立一套闭环控制机制。工业相机作为系统的眼睛，实时采集轴槽位置与卡簧姿态的图像信息；图像处理算法作为大脑，精确计算待装配部位的实际位置与理论位置的偏差量；控制系统作为执行中枢，将补偿指令发送至机械手或伺服平台，引导卡簧准确安装到位。

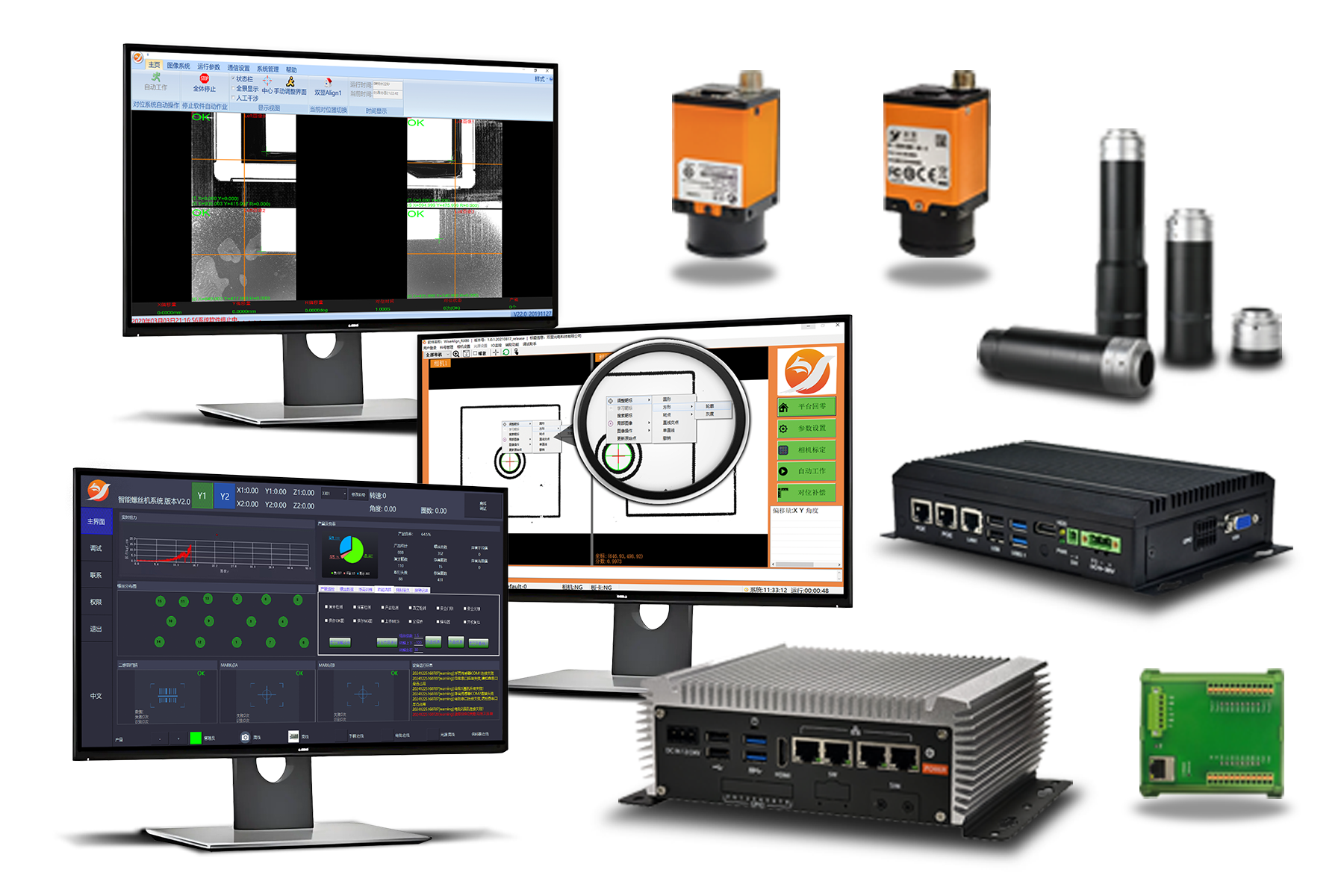

在上述技术架构中，MasterAlign视觉系统作为双翌光电自主研发的综合性对位软件平台，为开口卡簧自动化装配提供了坚实的技术支撑。该系统集成了先进算法、灵活架构与强大控制能力。

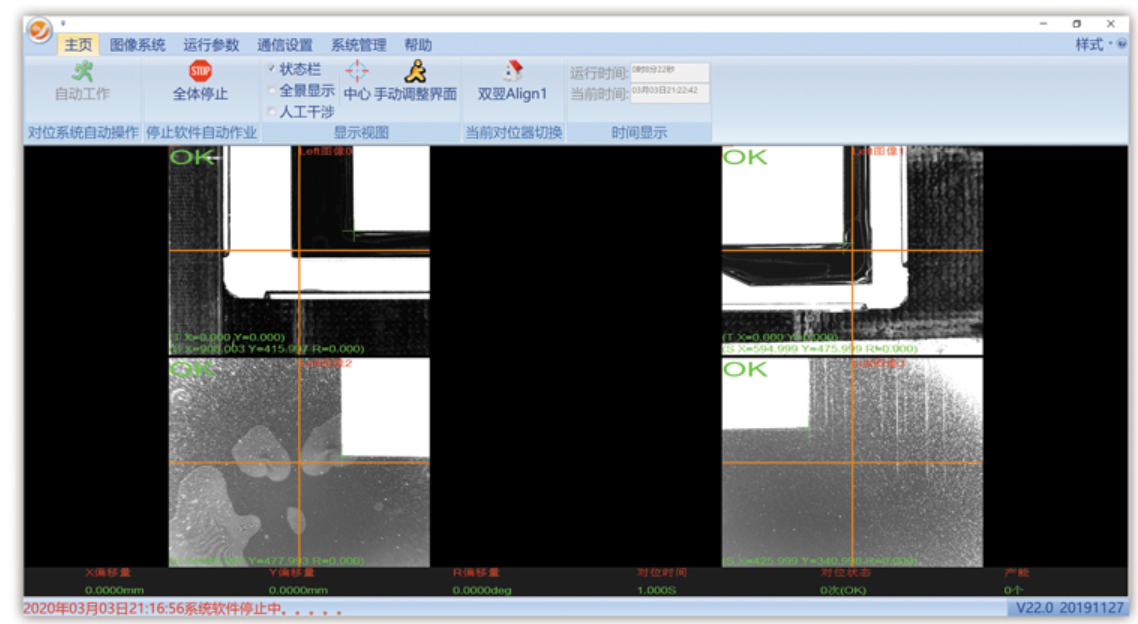

在定位精度方面，MasterAlign系列系统能够实现±0.02mm的对位精度，有效满足卡簧装配的微米级精度要求。系统内置的高分辨率CCD图像传感器，能够保持稳定的成像质量。在图像处理层面，系统提供了包括灰度匹配、边缘匹配、斑点分析、几何测量在内的十余种图像处理方法，用户可根据实际场景灵活组合调用。例如，在面对轴槽边缘轮廓时，系统可调用"直线工具"进行像素级边缘提取；在识别圆形Mark点时，则可调用"圆工具"实现像素级精准定位。
在抗干扰能力方面，MasterAlign系统的算法支持比例缩放、角度旋转等参数容差设定，有效抵抗光照变化和轻微遮挡的干扰。这意味着，即便来料位置存在微小偏移或工件表面存在油污反光，系统仍能稳定可靠地抓取特征点。
在系统集成与兼容性方面，MasterAlign平台支持多种工业设备接入，具备良好的开放式接口与二次开发能力。其一体化的软件平台将相机控制、图像处理、对位演算、运动控制及外部通信无缝集成于一个统一界面，工程师从设备调试到批量生产的全流程均可在同一环境中高效完成。
二、应用成效：精度提升与柔性生产并重
在实际产线部署中，基于MasterAlign视觉系统的开口卡簧自动化装配方案，为制造企业带来了可量化的卓越回报。在质量层面，视觉引导系统的重复定位精度远超人眼与机械夹具，消除了人为因素和治具磨损带来的质量波动，使得产品品质具有高度的一致性与可追溯性。系统能够实时检测卡簧的开口宽度是否在公差范围内、是否完全卡入轴槽预定位置，从源头杜绝了因装配不良导致的松动或脱落风险。
在效率层面，全自动视觉引导装配替代了传统的人工操作模式，装配节拍大幅提升。产线整体效率提升60%。同时，系统实现了在线全检，检测数据实时上传至制造执行系统，形成了完整的质量档案，为后续的质量分析和工艺优化提供了坚实的数据基础。
在柔性生产方面，MasterAlign视觉系统的料号管理功能尤为突出。面对不同型号、不同规格的开口卡簧产品，操作人员无需更换复杂的机械量具或重新调试设备，只需在软件界面中选择对应的料号，系统即可自动调取该型号的对位模板和工艺参数。这种快速换型能力使得制造企业能够从容应对多品种、小批量的订单需求，显著提升了产线的灵活性和市场响应速度。
三、结语
基于机器视觉的开口卡簧装配技术，正在深刻改变传统机械零部件的作业模式。MasterAlign视觉系统凭借其高精度的对位能力、高效稳定的性能以及灵活便捷的换型适配能力，为制造企业提供了一套可靠、高效的自动化解决方案。从人工到智能视觉，从单一规格到多品种兼容，这一技术演进不仅提升了产品质量保障水平，更为智能制造时代的柔性生产奠定了坚实基础。
未来，随着3D视觉、深度学习、边缘计算等前沿技术的持续融合，开口卡簧的自动化装配系统将变得更加智能、高效和可靠。双翌光电将继续深耕机器视觉技术，以MasterAlign视觉系统为核心平台，不断拓展在汽车零部件、新能源装备、半导体制造等领域的应用，助力客户实现提质、增效、降本的生产目标，为智能制造注入持续动力。
