11.如何在Allegro X中设置差分对 I 芯巧Allegro X PCB设计小诀窍系列

大家好在高速PCB设计中,差分对(Differential Pair)是实现USB、HDMI、以太网等高速接口信号完整性的核心保障。差分信号要求两条网络(通常以"_P"和"_N"命名)在布线时保持等长、耦合紧密。而这一切的起点,是在Allegro X的约束管理器中正确创建差分对,并为后续的线宽、间距、等长规则奠定基础。

本次分享将带你掌握在Allegro X中创建差分对的标准流程。以下是关键步骤总结:

一:打开约束管理器

  • 点击【Setup】>【Constraints】>【Constraint Manager...】,或直接点击快捷图标【Cmgr】。

二:创建差分对

  • 在【Worksheet Selector】中选择【Electrical】>【Routing】>【Differential Pair】。

  • 在右侧表格的【Name】栏中,筛选出需要配对的网络(如"TX_P0"和"TX_N0")。

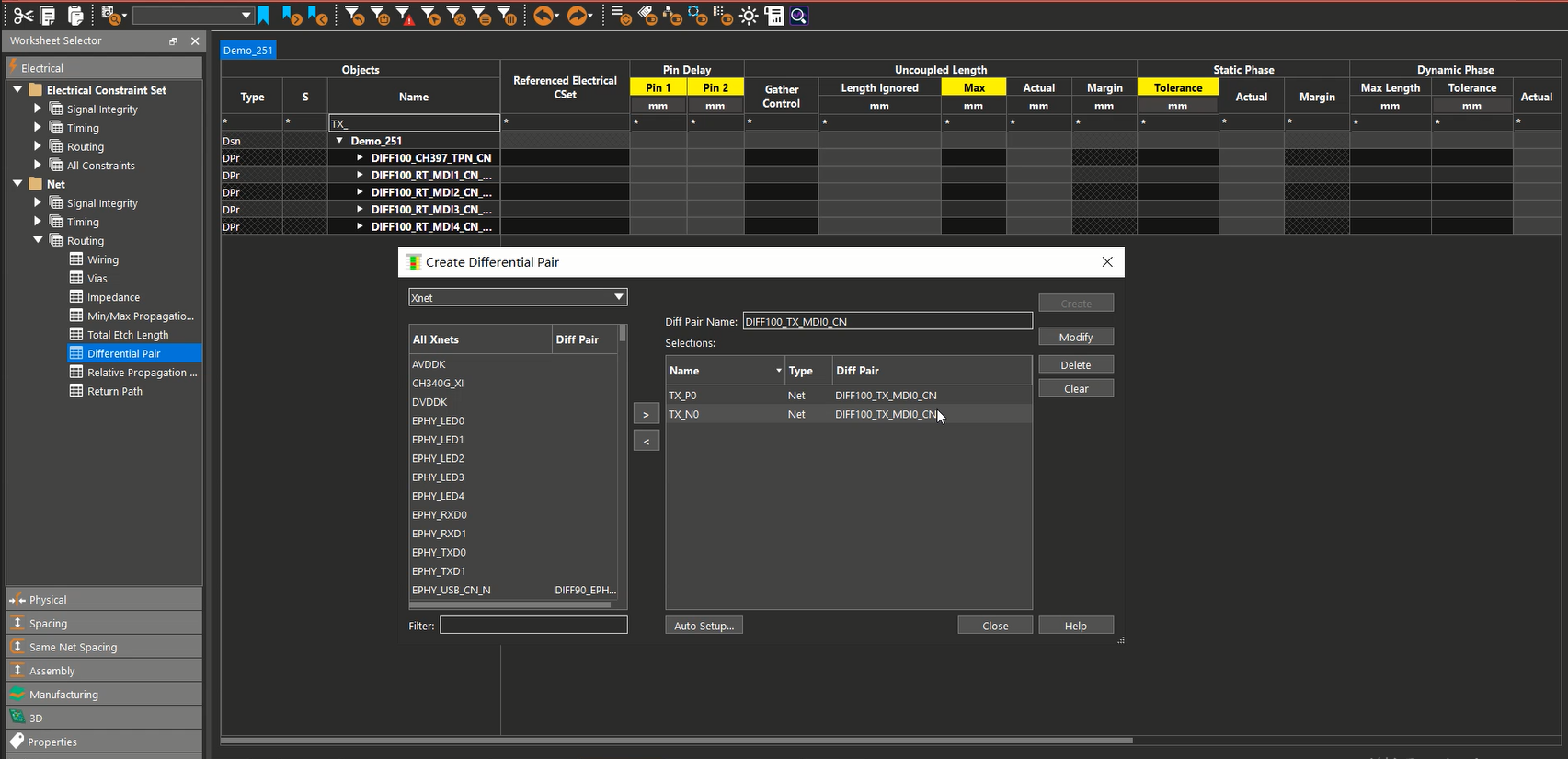

  • 按住【Ctrl】键同时选中这两个网络,右键选择【Create】>【Differential Pair...】。

  • 在弹出的窗口中输入差分对名称(如"DIFF100_TX_MDI0_CN"),点击【Create】完成创建。

三:复查与后续设置

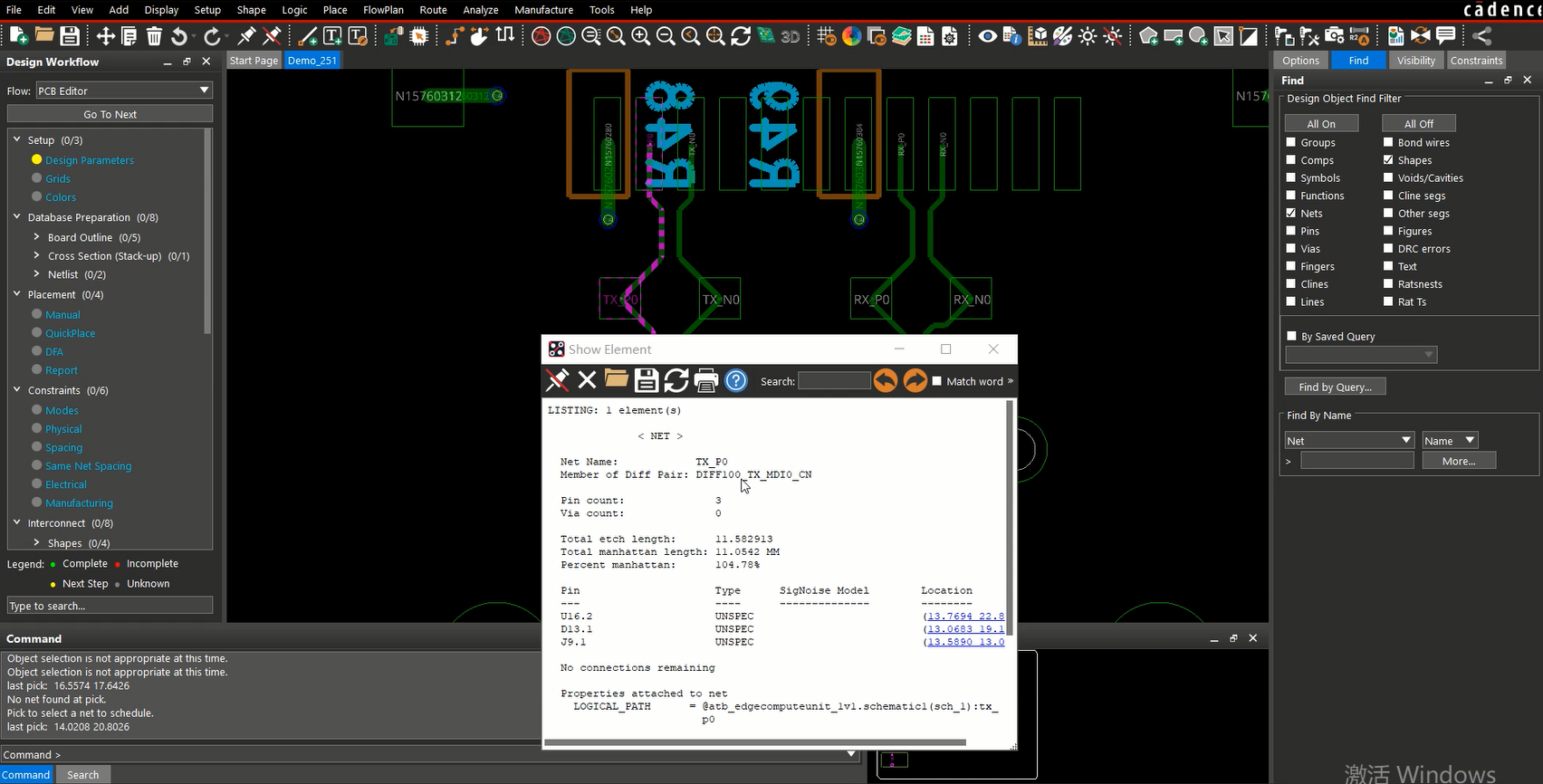

  • 使用【Show Element】工具,在【Find】中勾选【Nets】,点击网络即可查看其所属的差分对名称。

  • 后续可在【Physical】约束中,为差分对设置线宽、Neck宽度等物理规则。

通过以上三步,即可完成差分对的创建与初步验证。接下来,让我们通过视频演示,具体看一下约束管理器中差分对配对的筛选技巧,以及后续物理规则的配置方法。

**原创简介:**芯巧电子是国内领先的电子、电气设计自动化和信息化管理系统方案与服务提供商,客户覆盖半导体、消费电子、通讯、汽车电子、工业自动化、教育科研等众多领域,业务涉及Cadence PCB及仿真全系列软件代理,PCB软件二次开发,电子元器件建库,PCB Layout 服务,PCB 加工装配等,拥有专业的市场销售、软件服务支持和软件定制开发团队。
