ROS2通信中间件深度解析：从DDS到下一代传输架构整理

1. 引言

在机器人操作系统的演进历程中，通信机制始终是核心技术挑战之一。ROS1采用的自研通信框架在单机场景下表现尚可，但在分布式系统、实时性要求、服务质量保障等方面存在明显短板。这些局限性促使ROS2进行了架构级重构，其中最关键的决策就是引入DDS（Data Distribution Service）作为底层通信中间件。这一选择不仅带来了工业级的可靠性和实时性保障，也为机器人系统走向云边协同、多机协作奠定了技术基础。然而，随着应用场景的多样化，从资源受限的嵌入式设备到广域网分布式部署，单一的DDS方案开始显露出其适用边界。本文将深入剖析ROS2的通信中间件架构，对比主流实现方案的性能特性，并探讨Zenoh、Iceoryx等新兴技术如何突破传统DDS的局限。

2. DDS技术背景与核心机制

DDS是由对象管理组织（OMG）制定的数据分发服务标准，最初设计目标是解决国防、航空航天等关键领域的实时数据分发问题。该标准定义了一套完整的发布-订阅通信模型，通过DCPS（Data-Centric Publish-Subscribe）层提供数据为中心的抽象接口，底层则依赖RTPS（Real-Time Publish-Subscribe）协议实现跨网络的可靠传输。DDS的核心优势在于其丰富的服务质量（QoS）策略体系，涵盖可靠性、持久化、时效性、资源限制等23项可配置参数，使开发者能够针对不同应用场景精细调优通信行为。

从技术实现角度看，DDS采用对等通信模型，节点间直接交换数据而无需中心化代理。这种去中心化架构在降低单点故障风险的同时，也引入了复杂的服务发现机制。RTPS协议通过SPDP（Simple Participant Discovery Protocol）和SEDP（Simple Endpoint Discovery Protocol）两阶段发现流程，使新加入的节点能够自动感知网络拓扑并建立通信链路。这一机制在局域网环境下运作良好，但在跨子网或广域网场景中，往往需要额外的网络配置支持。

DDS标准的另一个关键设计是数据类型系统。通过IDL（Interface Definition Language）定义消息结构，DDS实现了强类型约束和跨语言互操作性。在ROS2中，每个消息类型都会被转换为对应的IDL定义，并在编译时生成序列化/反序列化代码。这种静态类型检查机制虽然增加了系统复杂度，但有效避免了运行时的类型错误，提升了系统可靠性。

值得注意的是，DDS标准本身只规定了接口规范，具体实现由各厂商提供。这导致不同DDS产品在性能表现、资源占用、协议兼容性等方面存在显著差异。ROS2通过RMW（ROS Middleware）抽象层屏蔽了底层实现细节，使应用代码能够在不同DDS产品间平滑切换，这一设计理念为后续引入非DDS中间件预留了接口空间。

3. ROS2中间件架构：RMW抽象层设计

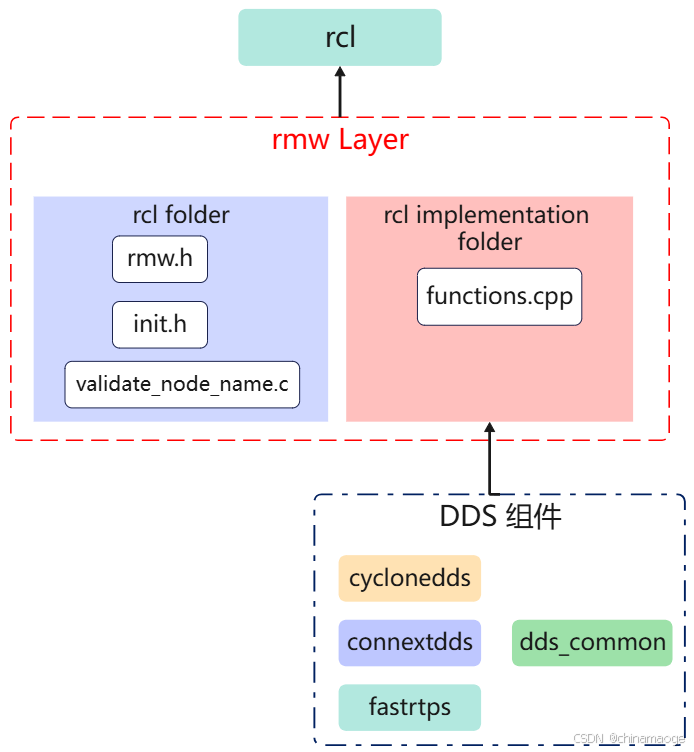

ROS2的中间件架构采用了分层解耦的设计哲学，其核心是RMW（ROS Middleware Interface）抽象层。这一抽象层位于ROS2客户端库（rclcpp/rclpy）与底层DDS实现之间，定义了一套标准化的API接口，涵盖节点创建、话题发布订阅、服务调用、参数管理等所有通信原语。通过这种架构设计，ROS2实现了应用逻辑与传输层的完全解耦，使同一套机器人代码可以无缝切换底层通信实现。

RMW层的接口设计遵循最小公共特性原则，即只暴露所有中间件实现都能支持的功能集合。以发布器创建为例，RMW定义的接口包含话题名称、消息类型、QoS配置等通用参数，但不涉及特定DDS实现的私有特性。这种设计虽然牺牲了部分高级功能的可访问性，但换来了更好的可移植性和扩展性。在实际开发中，如果确需使用某个DDS产品的专有特性，开发者仍可通过vendor-specific的API进行访问。

// RMW层发布器创建接口示例
rmw_publisher_t* rmw_create_publisher(
    const rmw_node_t* node,
    const rosidl_message_type_support_t* type_support,
    const char* topic_name,
    const rmw_qos_profile_t* qos_profile,
    const rmw_publisher_options_t* publisher_options
);

上述接口展示了RMW层的典型抽象方式：传入节点句柄、类型支持信息、话题名称和QoS配置，返回中间件无关的发布器句柄。具体的DDS实现需要在此基础上进行适配，将RMW的抽象概念映射到自身的数据结构和API调用。

RMW层的另一个关键设计是QoS配置的标准化。DDS标准定义了23项QoS策略，但不同实现对这些策略的支持程度和默认行为存在差异。RMW通过定义一组预设的QoS Profile（如Sensor Data、Services、Parameters等），为常见应用场景提供了开箱即用的配置模板。同时，RMW也保留了细粒度调整的能力，开发者可以根据具体需求覆盖任意QoS参数。

// QoS配置示例：传感器数据使用Best Effort模式
rmw_qos_profile_t qos = rmw_qos_profile_sensor_data;
qos.reliability = RMW_QOS_POLICY_RELIABILITY_BEST_EFFORT;
qos.durability = RMW_QOS_POLICY_DURABILITY_VOLATILE;
qos.history = RMW_QOS_POLICY_HISTORY_KEEP_LAST;
qos.depth = 10;

这种QoS抽象使得即使底层切换了不同的DDS实现，应用层的QoS语义仍能保持一致。例如，从FastDDS切换到CycloneDDS时，相同的QoS配置会被分别映射到两个产品的具体实现，但对上层应用完全透明。

RMW层的设计还考虑了类型系统的兼容性问题。ROS2消息通过rosidl工具链生成各语言的绑定代码，而DDS要求使用IDL定义数据类型。RMW通过类型支持（Type Support）机制，在编译时为每个ROS消息生成对应的DDS IDL定义和序列化代码。这一转换过程完全自动化，开发者无需手动编写IDL文件，极大简化了系统集成工作。

4. 主流DDS实现对比分析

ROS2官方支持多个DDS实现，其中CycloneDDS和FastDDS是目前最主流的两个选择。这两个实现虽然都遵循DDS标准，但在架构设计、性能特性、资源占用等方面存在显著差异，适用于不同的应用场景。

4.1 CycloneDDS：轻量级与高性能的平衡

CycloneDDS由Eclipse基金会维护，其前身是ADLINK公司的商业DDS产品。该实现以代码简洁、资源占用低著称，核心库的二进制文件大小不到1MB，非常适合嵌入式系统和资源受限环境。从架构角度看，CycloneDDS采用了事件驱动的设计模式，内部使用单一的网络线程处理所有I/O操作，通过高效的事件分发机制实现低延迟通信。

在网络传输层面，CycloneDDS对UDP Multicast进行了深度优化。实验数据表明，在同一局域网内的进程间通信场景中，CycloneDDS的延迟可低至8微秒，这一数值接近操作系统底层的网络栈性能极限。这种性能优势主要源于其对内存零拷贝技术的运用，以及对网络缓冲区的精细管理。然而，UDP Multicast在跨子网或复杂网络拓扑下的可靠性较低，需要配合额外的路由策略使用。

# 安装CycloneDDS
sudo apt install ros-humble-rmw-cyclonedds-cpp

# 配置环境变量使用CycloneDDS
export RMW_IMPLEMENTATION=rmw_cyclonedds_cpp

CycloneDDS的配置系统基于XML文件，允许开发者对网络参数、线程模型、内存池大小等进行细粒度调整。例如，可以通过配置文件限制最大消息大小，或调整重传超时参数以适应高延迟网络环境。这种灵活性使其在工业控制、医疗设备等对确定性要求高的场景中得到广泛应用。

<!-- cyclonedds_config.xml - CycloneDDS配置示例 -->
<?xml version="1.0" encoding="UTF-8" ?>
<CycloneDDS xmlns="https://cdds.io/config" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <Domain id="any">
        <General>
            <!-- 网络接口配置 -->
            <NetworkInterfaceAddress>auto</NetworkInterfaceAddress>
            <!-- 最大消息大小限制 (字节) -->
            <MaxMessageSize>65536</MaxMessageSize>
            <!-- 分片大小 -->
            <FragmentSize>1280</FragmentSize>
        </General>

        <Internal>
            <!-- 接收缓冲区大小 -->
            <SocketReceiveBufferSize min="10MB"/>
            <!-- 发送缓冲区大小 -->
            <SocketSendBufferSize min="10MB"/>
        </Internal>

        <Discovery>
            <!-- 服务发现配置 -->
            <ParticipantIndex>auto</ParticipantIndex>
            <!-- 多播地址 -->
            <SPDPMulticastAddress>239.255.0.1</SPDPMulticastAddress>
        </Discovery>

        <Tracing>
            <!-- 日志级别: finest, finer, fine, config, info, warning, severe -->
            <Verbosity>warning</Verbosity>
            <OutputFile>cyclonedds.log</OutputFile>
        </Tracing>
    </Domain>
</CycloneDDS>

# 使用配置文件启动节点
export CYCLONEDDS_URI=file:///path/to/cyclonedds_config.xml
ros2 run my_package my_node

4.2 FastDDS：功能全面的企业级方案

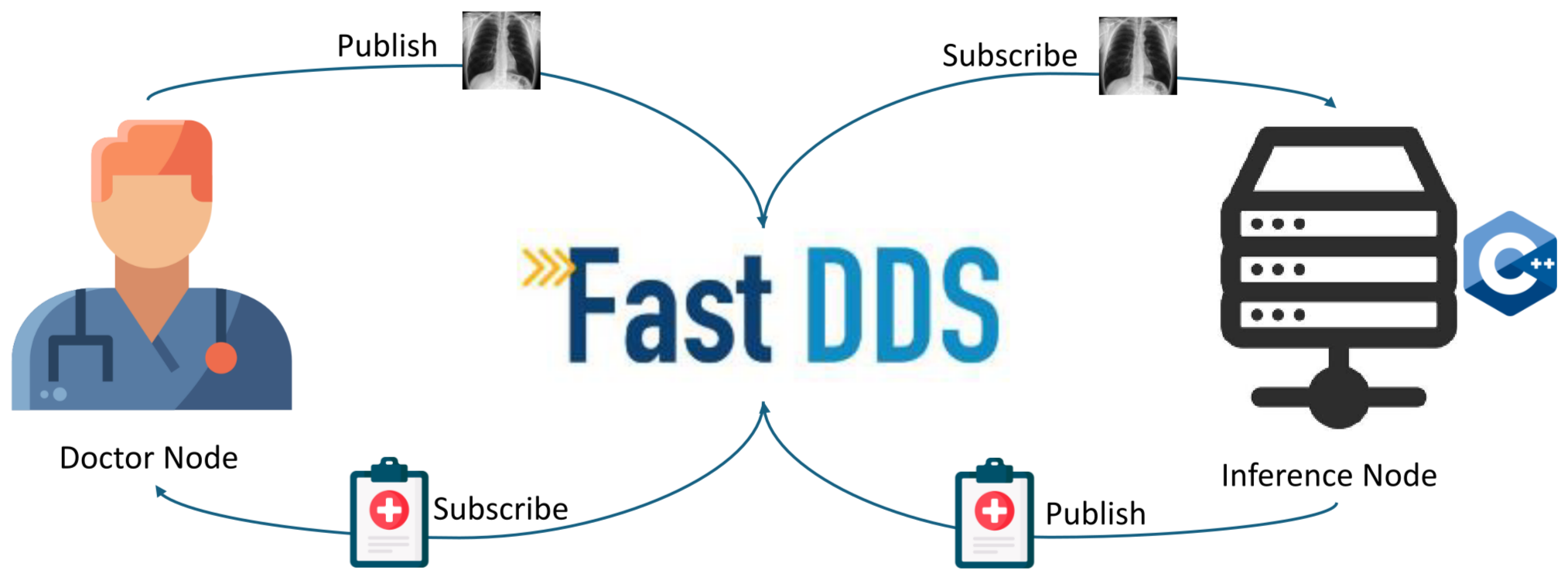

FastDDS（原名FastRTPS）由eProsima公司开发，是ROS2早期版本的默认DDS实现。相比CycloneDDS，FastDDS提供了更丰富的企业级特性，包括安全认证、动态类型支持、统计监控等。其架构设计更加模块化，支持灵活的传输层扩展，除了UDP还可以配置TCP、共享内存等多种传输方式。

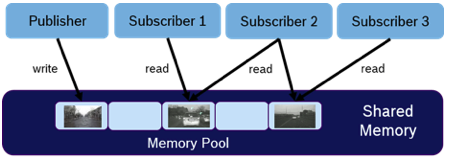

FastDDS的一个显著优势是其共享内存传输能力。在同一主机上的进程间通信时，FastDDS可以绕过网络协议栈，直接通过共享内存交换数据，从而实现数十GB/s的吞吐量和微秒级延迟。实测数据显示，对于1MB大小的消息，FastDDS的共享内存传输延迟约为90微秒，远优于网络传输的毫秒级延迟。这一特性使其在多进程架构的机器人系统中极具吸引力。

// FastDDS共享内存配置示例
#include <rclcpp/rclcpp.hpp>
#include <sensor_msgs/msg/image.hpp>

class ImagePublisher : public rclcpp::Node {
public:
    ImagePublisher() : Node("image_publisher") {
        // 配置QoS参数
        auto qos = rclcpp::QoS(rclcpp::KeepLast(10))
            .reliable()  // 可靠传输
            .transient_local()  // 保留最后N条消息
            .deadline(std::chrono::milliseconds(100));  // 消息发布频率要求

// FastDDS会自动在同机通信时启用共享内存
        publisher_ = this->create_publisher<sensor_msgs::msg::Image>(
    "camera/image", qos);
    }

private:
    rclcpp::Publisher<sensor_msgs::msg::Image>::SharedPtr publisher_;
};

<!-- fastdds_config.xml - FastDDS配置示例 -->
<?xml version="1.0" encoding="UTF-8" ?>
<dds>
    <profiles xmlns="http://www.eprosima.com/XMLSchemas/fastRTPS_Profiles">
        <!-- 共享内存传输配置 -->
        <transport_descriptors>
            <transport_descriptor>
                <transport_id>shm_transport</transport_id>
                <type>SHM</type>
                <maxMessageSize>65536</maxMessageSize>
                <segment_size>524288</segment_size>  <!-- 共享内存段大小: 512KB -->
                <port_queue_capacity>1024</port_queue_capacity>
            </transport_descriptor>

            <transport_descriptor>
                <transport_id>udp_transport</transport_id>
                <type>UDPv4</type>
                <sendBufferSize>1048576</sendBufferSize>  <!-- 1MB发送缓冲 -->
                <receiveBufferSize>1048576</receiveBufferSize>  <!-- 1MB接收缓冲 -->
            </transport_descriptor>
        </transport_descriptors>

        <!-- 参与者配置 -->
        <participant profile_name="default_participant">
            <rtps>
                <userTransports>
                    <transport_id>shm_transport</transport_id>
                    <transport_id>udp_transport</transport_id>
                </userTransports>
                <useBuiltinTransports>false</useBuiltinTransports>

                <!-- 内存池配置 -->
                <allocation>
                    <participants>
                        <initial>5</initial>
                        <maximum>10</maximum>
                    </participants>
                    <readers>
                        <initial>10</initial>
                        <maximum>50</maximum>
                    </readers>
                    <writers>
                        <initial>10</initial>
                        <maximum>50</maximum>
                    </writers>
                </allocation>
            </rtps>
        </participant>

        <!-- 数据写入器配置 -->
        <data_writer profile_name="high_throughput_writer">
            <qos>
                <reliability>
                    <kind>RELIABLE</kind>
                    <max_blocking_time>
                        <sec>1</sec>
                    </max_blocking_time>
                </reliability>
                <durability>
                    <kind>TRANSIENT_LOCAL</kind>
                </durability>
                <history>
                    <kind>KEEP_LAST</kind>
                    <depth>100</depth>
                </history>
            </qos>
            <historyMemoryPolicy>PREALLOCATED_WITH_REALLOC</historyMemoryPolicy>
        </data_writer>
    </profiles>
</dds>

# 使用FastDDS配置文件
export FASTRTPS_DEFAULT_PROFILES_FILE=/path/to/fastdds_config.xml
export RMW_IMPLEMENTATION=rmw_fastrtps_cpp

# 启用FastDDS统计模块
export FASTDDS_STATISTICS=HISTORY_LATENCY_TOPIC;NETWORK_LATENCY_TOPIC

ros2 run my_package my_node

FastDDS的另一个特色功能是实时性分析工具。开发者可以通过统计API获取每条消息的端到端延迟、丢包率、队列长度等指标，这对于诊断系统性能瓶颈非常有价值。此外，FastDDS还支持DDS-Security规范，提供基于证书的身份认证和数据加密，满足安全关键应用的需求。

然而，功能的丰富也带来了复杂度的增加。FastDDS的二进制文件大小约为5-8MB，内存占用也明显高于CycloneDDS。在资源受限的嵌入式平台上，这一差异可能成为选型的关键因素。

4.3 Zenoh：面向广域网的下一代协议

Zenoh是由Eclipse基金会支持的新型数据传输协议，其设计初衷是解决DDS在广域网环境下的适用性问题。DDS的服务发现机制严重依赖UDP Multicast，这在跨子网或互联网环境中难以直接工作。而Zenoh采用了分层路由架构，支持Peer、Client、Router三种节点角色，可以灵活构建从边缘到云的多级传输拓扑。

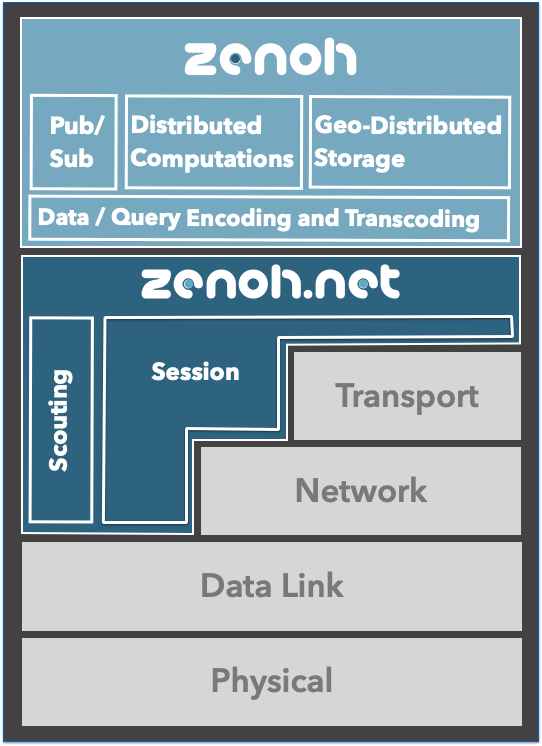

Zenoh的核心创新在于其零拷贝的协议设计和高效的序列化机制。相比DDS的RTPS协议，Zenoh的报文格式更加紧凑，协议开销降低了60%以上。在局域网环境下，Zenoh的对等模式延迟可达10微秒，接近CycloneDDS的水平。而在广域网场景中，Zenoh通过路由器级联和智能缓存策略，能够在保持低延迟的同时实现跨区域的数据分发。

# 安装Zenoh RMW插件
sudo apt install ros-humble-rmw-zenoh-cpp

# 配置使用Zenoh中间件
export RMW_IMPLEMENTATION=rmw_zenoh_cpp

# 启动Zenoh路由器（类似roscore的角色）
ros2 run rmw_zenoh_cpp rmw_zenohd

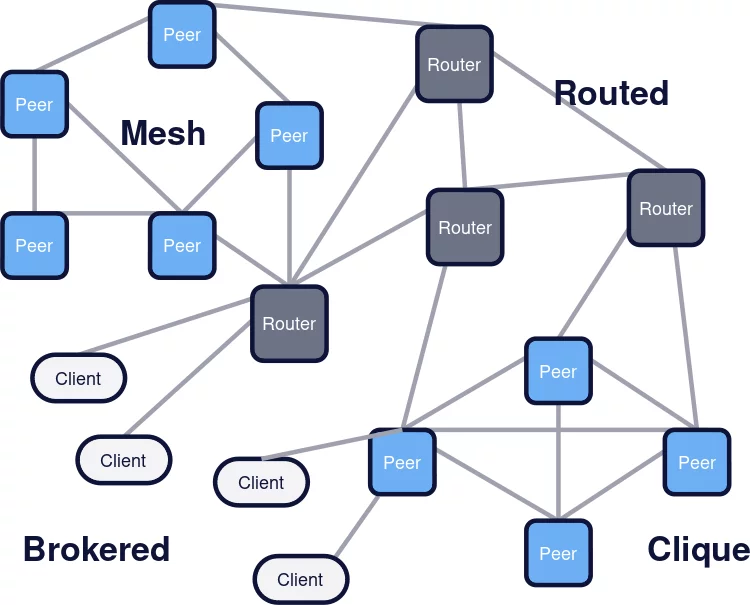

Zenoh的另一个显著特点是其支持多种通信范式。除了传统的发布-订阅模式，Zenoh还原生支持查询-响应（Query-Response）和分布式存储（Storage）模式 。这使得开发者可以直接通过中间件实现服务调用和状态同步，而无需在应用层构建额外的协议层。在物联网和边缘计算场景中，这种灵活性尤为宝贵。

// Zenoh在ROS2中的使用示例（C++）
#include <rclcpp/rclcpp.hpp>
#include <sensor_msgs/msg/temperature.hpp>
#include <sensor_msgs/msg/image.hpp>
#include <std_msgs/msg/string.hpp>
#include <chrono>
#include <memory>

class ZenohPublisherNode : public rclcpp::Node {
public:
    ZenohPublisherNode() : Node("zenoh_publisher") {
        // Zenoh的优势：支持跨广域网通信，QoS配置灵活
        auto qos = rclcpp::QoS(rclcpp::KeepLast(10))
            .best_effort()        // Zenoh的零拷贝协议优化
            .durability_volatile();

        // 传感器数据发布器
        temp_pub_ = this->create_publisher<sensor_msgs::msg::Temperature>(
            "robot/sensors/temperature", qos);

        // 状态信息发布器（Zenoh支持分布式存储）
        state_pub_ = this->create_publisher<std_msgs::msg::String>(
            "robot/state", qos);

        // 图像数据发布器（Zenoh对大消息优化）
        image_pub_ = this->create_publisher<sensor_msgs::msg::Image>(
            "camera/image_raw", qos);

        // 定时发布数据
        timer_ = this->create_wall_timer(
            std::chrono::milliseconds(100),
            std::bind(&ZenohPublisherNode::publish_data, this));

        RCLCPP_INFO(this->get_logger(),
            "Zenoh发布节点已启动 - 支持跨广域网、云边协同传输");
    }

private:
    void publish_data() {
        // 发布温度数据
        auto temp_msg = sensor_msgs::msg::Temperature();
        temp_msg.header.stamp = this->now();
        temp_msg.header.frame_id = "temperature_sensor";
        temp_msg.temperature = 25.3 + (rand() % 100) / 100.0;
        temp_msg.variance = 0.1;
        temp_pub_->publish(temp_msg);

        // 发布状态信息（Zenoh的分布式存储会自动缓存）
        auto state_msg = std_msgs::msg::String();
        state_msg.data = "running";
        state_pub_->publish(state_msg);

        // 发布图像数据（Zenoh对大消息进行零拷贝优化）
        auto image_msg = sensor_msgs::msg::Image();
        image_msg.header.stamp = this->now();
        image_msg.height = 480;
        image_msg.width = 640;
        image_msg.encoding = "rgb8";
        image_msg.step = image_msg.width * 3;
        image_msg.data.resize(image_msg.height * image_msg.step);
        image_pub_->publish(image_msg);

        RCLCPP_DEBUG(this->get_logger(),
            "已发布数据 - 温度: %.2f°C, 状态: %s",
            temp_msg.temperature, state_msg.data.c_str());
    }

    rclcpp::Publisher<sensor_msgs::msg::Temperature>::SharedPtr temp_pub_;
    rclcpp::Publisher<std_msgs::msg::String>::SharedPtr state_pub_;
    rclcpp::Publisher<sensor_msgs::msg::Image>::SharedPtr image_pub_;
    rclcpp::TimerBase::SharedPtr timer_;
};

class ZenohSubscriberNode : public rclcpp::Node {
public:
    ZenohSubscriberNode() : Node("zenoh_subscriber") {
        auto qos = rclcpp::QoS(rclcpp::KeepLast(10))
            .best_effort()
            .durability_volatile();

        // 订阅温度数据（可以从云端或边缘节点接收）
        temp_sub_ = this->create_subscription<sensor_msgs::msg::Temperature>(
            "robot/sensors/temperature",
            qos,
            std::bind(&ZenohSubscriberNode::temp_callback, this, std::placeholders::_1));

        // 订阅状态信息（Zenoh支持查询历史状态）
        state_sub_ = this->create_subscription<std_msgs::msg::String>(
            "robot/state",
            qos,
            std::bind(&ZenohSubscriberNode::state_callback, this, std::placeholders::_1));

        // 订阅图像数据（Zenoh在大消息传输上性能优异）
        image_sub_ = this->create_subscription<sensor_msgs::msg::Image>(
            "camera/image_raw",
            qos,
            std::bind(&ZenohSubscriberNode::image_callback, this, std::placeholders::_1));

        RCLCPP_INFO(this->get_logger(),
            "Zenoh订阅节点已启动 - 可接收来自云端、边缘、本地的数据");
    }

private:
    void temp_callback(const sensor_msgs::msg::Temperature::SharedPtr msg) {
        RCLCPP_INFO(this->get_logger(),
            "收到温度: %.2f°C (来自 %s)",
            msg->temperature, msg->header.frame_id.c_str());
    }

    void state_callback(const std_msgs::msg::String::SharedPtr msg) {
        RCLCPP_INFO(this->get_logger(),
            "机器人状态: %s", msg->data.c_str());
    }

    void image_callback(const sensor_msgs::msg::Image::SharedPtr msg) {
        RCLCPP_INFO(this->get_logger(),
            "收到图像: %dx%d, 大小: %zu bytes (Zenoh零拷贝传输)",
            msg->width, msg->height, msg->data.size());
    }

    rclcpp::Subscription<sensor_msgs::msg::Temperature>::SharedPtr temp_sub_;
    rclcpp::Subscription<std_msgs::msg::String>::SharedPtr state_sub_;
    rclcpp::Subscription<sensor_msgs::msg::Image>::SharedPtr image_sub_;
};

int main(int argc, char** argv) {
    rclcpp::init(argc, argv);

    // 根据命令行参数选择发布或订阅模式
    if (argc > 1 && std::string(argv[1]) == "pub") {
        auto node = std::make_shared<ZenohPublisherNode>();
        rclcpp::spin(node);
    } else {
        auto node = std::make_shared<ZenohSubscriberNode>();
        rclcpp::spin(node);
    }

    rclcpp::shutdown();
    return 0;
}

// zenoh_config.json5 - Zenoh配置示例
{
  // 节点模式: peer(对等), client(客户端), router(路由器)
  mode: "peer",

  // 连接配置
  connect: {
    endpoints: [
      "tcp/192.168.1.100:7447",  // 远程路由器地址
      "tcp/cloud.example.com:7447"  // 云端路由器
    ]
  },

  // 监听配置（用于router模式）
  listen: {
    endpoints: [
      "tcp/0.0.0.0:7447"
    ]
  },

  // 共享内存配置
  transport: {
    shared_memory: {
      enabled: true
    },
    unicast: {
      // 连接保持时间
      lease: 10000,
      // 心跳间隔
      keep_alive: 1000
    }
  },

  // QoS配置
  qos: {
    // 消息可靠性
    reliability: "reliable",  // 或 "best_effort"
    // 消息优先级
    priority: "data",  // real_time, interactive, data, background
    // 拥塞控制
    congestion_control: "block"  // drop, block
  },

  // 插件配置
  plugins: {
    // 存储插件（用于持久化）
    storage_manager: {
      volumes: {
        memory: {
          // 内存存储
        }
      },
      storages: {
        demo: {
          key_expr: "robot/state/**",
          volume: "memory"
        }
      }
    }
  }
}

# CMakeLists.txt 配置示例
# find_package(rclcpp REQUIRED)
# find_package(sensor_msgs REQUIRED)
# find_package(std_msgs REQUIRED)
#
# add_executable(zenoh_node src/zenoh_node.cpp)
# ament_target_dependencies(zenoh_node
#     rclcpp
#     sensor_msgs
#     std_msgs
# )

# 使用Zenoh配置文件
export ZENOH_CONFIG=/path/to/zenoh_config.json5
export RMW_IMPLEMENTATION=rmw_zenoh_cpp

# 启动Zenoh路由器（用于跨网络通信）
ros2 run rmw_zenoh_cpp rmw_zenohd --config /path/to/zenoh_config.json5 &

# 等待路由器启动
sleep 2

# 运行发布节点（可以在本地或云端）
ros2 run my_package zenoh_node pub

# 在另一个终端运行订阅节点（可以跨广域网接收）
ros2 run my_package zenoh_node sub

# Zenoh的优势体现：
# 1. 发布和订阅节点可以在不同网络区域
# 2. 通过路由器自动进行数据中继
# 3. 支持云边协同，边缘设备到云端的无缝通信

Zenoh的共享内存支持也值得关注。通过配置环境变量，可以在同机通信时启用共享内存传输，性能表现与Iceoryx相当。测试数据显示，1MB消息的传输延迟可控制在10微秒以内，吞吐量可达50GB/s以上。这种同时兼顾局域网和广域网性能的能力，使Zenoh成为云边协同架构的理想选择。

4.4 Iceoryx：极致性能的共享内存方案

Iceoryx是由Eclipse基金会和博世等汽车厂商联合开发的高性能进程间通信框架，其核心目标是实现零拷贝的共享内存传输。与DDS的网络协议栈不同，Iceoryx完全绕过了操作系统的网络层，数据在发布者和订阅者之间直接通过共享内存交换，理论延迟仅受限于内存总线带宽和CPU缓存一致性协议。

Iceoryx的架构由RouDi（Routing and Discovery）守护进程和客户端库两部分组成。RouDi负责管理共享内存池、协调进程间的连接建立，以及处理订阅关系的动态变化。客户端库则提供了发布-订阅API，应用程序通过这些API访问共享内存区域，实现数据的零拷贝传递。实测数据显示，Iceoryx的端到端延迟可低至1.5微秒，是所有测试中间件中的最优值。

# 安装Iceoryx及ROS2绑定
sudo apt install ros-humble-rmw-iceoryx-cpp

# 启动RouDi守护进程（使用默认配置）
iox-roudi

# 或使用自定义配置启动
iox-roudi -c /path/to/roudi_config.toml

# 配置使用Iceoryx
export RMW_IMPLEMENTATION=rmw_iceoryx_cpp

// Iceoryx发布订阅示例
#include <rclcpp/rclcpp.hpp>
#include <sensor_msgs/msg/point_cloud2.hpp>

class IceoryxPublisher : public rclcpp::Node {
public:
    IceoryxPublisher() : Node("iceoryx_publisher") {
        // 配置QoS - Iceoryx自动使用零拷贝传输
        auto qos = rclcpp::QoS(rclcpp::KeepLast(10))
            .best_effort()  // 最适合Iceoryx的模式
            .durability_volatile();

        publisher_ = this->create_publisher<sensor_msgs::msg::PointCloud2>(
            "point_cloud", qos);

        timer_ = this->create_wall_timer(
            std::chrono::milliseconds(100),
            std::bind(&IceoryxPublisher::publish_data, this));
    }

private:
    void publish_data() {
        auto msg = std::make_unique<sensor_msgs::msg::PointCloud2>();
        // 填充点云数据...
        msg->height = 480;
        msg->width = 640;
        msg->data.resize(msg->height * msg->width * 16);  // 16字节每点

        // Iceoryx会通过共享内存零拷贝传输这个大消息
        publisher_->publish(std::move(msg));

        RCLCPP_INFO(this->get_logger(), "发布点云数据（零拷贝）");
    }

    rclcpp::Publisher<sensor_msgs::msg::PointCloud2>::SharedPtr publisher_;
    rclcpp::TimerBase::SharedPtr timer_;
};

# roudi_config.toml - Iceoryx RouDi配置示例
[general]
version = 1

# 共享内存配置
[[segment]]
[[segment.mempool]]
size = 128           # 128字节的内存块
count = 10000        # 10000个块，适合小消息

[[segment.mempool]]
size = 1024          # 1KB内存块
count = 5000         # 5000个块

[[segment.mempool]]
size = 16384         # 16KB内存块
count = 1000         # 1000个块

[[segment.mempool]]
size = 131072        # 128KB内存块
count = 200          # 200个块，适合中等消息

[[segment.mempool]]
size = 1048576       # 1MB内存块
count = 100          # 100个块，适合大消息（如图像）

[[segment.mempool]]
size = 4194304       # 4MB内存块
count = 50           # 50个块，适合点云数据

# 多个段配置（可选，用于隔离不同应用）
[[segment]]
reader = "camera_group"
writer = "camera_group"

[[segment.mempool]]
size = 2097152       # 2MB块专用于相机数据
count = 30

# Iceoryx环境配置脚本
#!/bin/bash

# 设置共享内存限制（需要root权限）
# 查看当前限制
sysctl kernel.shmmax
sysctl kernel.shmall

# 设置更大的共享内存限制（单位：字节）
sudo sysctl -w kernel.shmmax=2147483648    # 2GB
sudo sysctl -w kernel.shmall=2147483648    # 2GB

# 永久生效（写入/etc/sysctl.conf）
echo "kernel.shmmax=2147483648" | sudo tee -a /etc/sysctl.conf
echo "kernel.shmall=2147483648" | sudo tee -a /etc/sysctl.conf

# 启动RouDi守护进程
export IOX_ROUDI_CONFIG=/path/to/roudi_config.toml
iox-roudi -c $IOX_ROUDI_CONFIG &

# 等待RouDi启动
sleep 2

# 配置ROS2使用Iceoryx
export RMW_IMPLEMENTATION=rmw_iceoryx_cpp

# 运行应用
ros2 run my_package my_node

Iceoryx的一个关键设计是其内存池管理策略。系统在启动时预分配固定大小的内存池，不同大小的消息被分配到不同的内存块中，避免了运行时的动态内存分配。这种设计虽然牺牲了一定的灵活性，但换来了确定性的性能表现和极低的延迟抖动，非常适合汽车、工业控制等硬实时场景。

然而，Iceoryx的适用范围也相对受限。由于其依赖共享内存机制，只能在同一主机上的进程间通信，无法跨网络使用。在分布式机器人系统中，往往需要结合DDS或Zenoh等网络协议，形成混合传输架构。此外，Iceoryx对消息大小有严格限制，超大消息（如高分辨率图像）可能需要特殊处理。

4.5 Micro XRCE-DDS：嵌入式设备的轻量级方案

Micro XRCE-DDS由eProsima公司开发，是一个实现OMG定义的DDS-XRCE（DDS for eXtremely Resource Constrained Environments）协议的轻量级库。其核心设计目标是让资源受限的设备（如微控制器、传感器节点）能够像标准DDS参与者一样与DDS世界进行通信。该方案遵循客户端/代理（Client/Agent）范式，将通信负担从资源受限的设备转移到功能更强大的网关设备上。

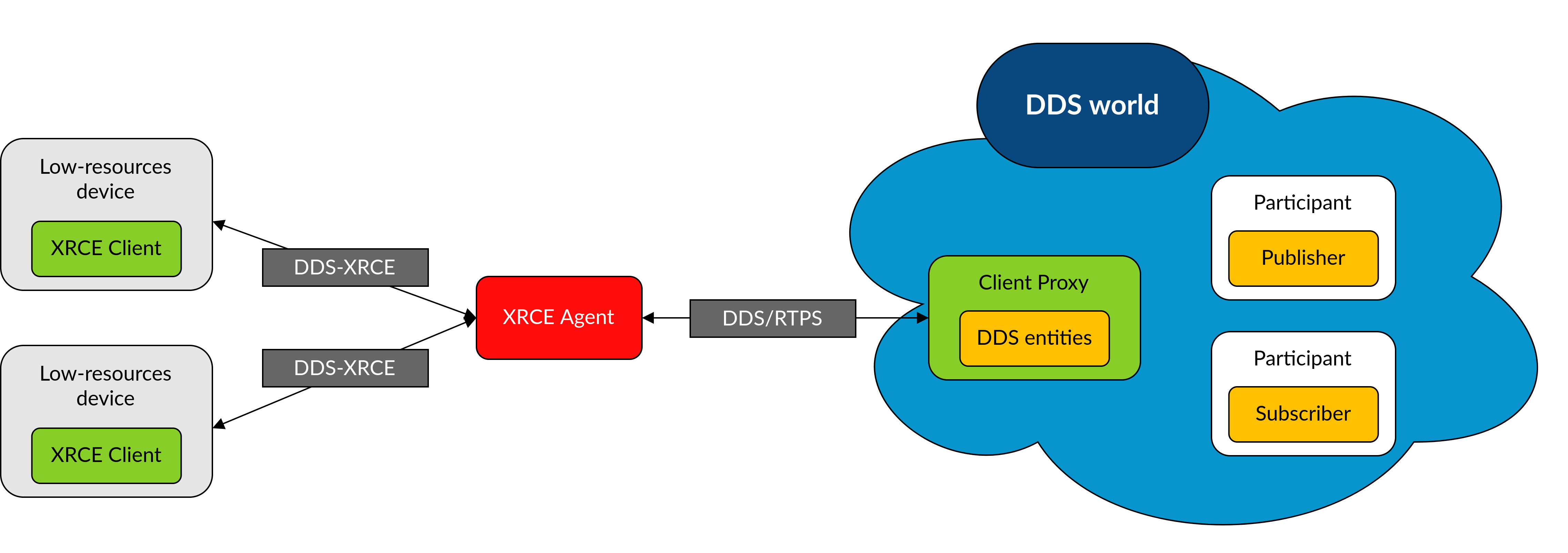

Micro XRCE-DDS的架构由两个核心组件构成：

1. Micro XRCE-DDS Client（客户端）：极度轻量级的实体，设计用于在RAM仅几KB的微控制器上运行。客户端库经过高度优化，代码占用空间小于20KB，运行时内存消耗可控制在几KB以内。

2. Micro XRCE-DDS Agent（代理）：运行在资源充足设备上的代理服务，负责将客户端与DDS全局数据空间连接。代理处理复杂的DDS协议栈，执行服务发现、QoS协商等任务，使客户端可以专注于应用逻辑。

Micro XRCE-DDS在嵌入式和物联网场景中表现出色，特别适合PX4飞控、ROS 2机器人传感器节点等应用。通过客户端-代理架构，实现了极低的资源占用（客户端库小于20KB）和灵活的传输支持（串口、UDP、TCP）。PX4已将其作为标准中间件，实现uORB消息与ROS 2主题的无缝集成。

// ========== 示例1：Micro XRCE-DDS客户端代码（运行在微控制器上）==========
// 适用于STM32、ESP32、Arduino等嵌入式平台

#include <uxr/client/client.h>
#include <ucdr/microcdr.h>
#include <stdio.h>
#include <string.h>

#define STREAM_HISTORY  4
#define BUFFER_SIZE     UXR_CONFIG_UDP_TRANSPORT_MTU * STREAM_HISTORY

// HelloWorld消息结构（简化示例）
typedef struct HelloWorld {
    uint32_t index;
    char message[128];
} HelloWorld;

// 序列化函数
bool serialize_HelloWorld(ucdrBuffer* writer, const HelloWorld* data) {
    return ucdr_serialize_uint32_t(writer, data->index) &&
           ucdr_serialize_string(writer, data->message);
}

// 反序列化函数
bool deserialize_HelloWorld(ucdrBuffer* reader, HelloWorld* data) {
    return ucdr_deserialize_uint32_t(reader, &data->index) &&
           ucdr_deserialize_string(reader, data->message, sizeof(data->message));
}

int main(int argc, char** argv) {
    // ========== 第1步：初始化UDP传输 ==========
    // 配置连接到运行在配套计算机上的Agent
    const char* agent_ip = "192.168.1.100";  // Agent的IP地址
    const char* agent_port = "8888";          // Agent监听端口

    uxrUDPTransport transport;
    if (!uxr_init_udp_transport(&transport, UXR_IPv4, agent_ip, agent_port)) {
        printf("❌ 错误：无法创建UDP传输\n");
        return 1;
    }
    printf("✅ UDP传输初始化成功 -> %s:%s\n", agent_ip, agent_port);

    // ========== 第2步：创建会话 ==========
    uxrSession session;
    uxr_init_session(&session, &transport.comm, 0x12345678);  // 会话密钥

    if (!uxr_create_session(&session)) {
        printf("❌ 错误：无法连接到Agent\n");
        return 1;
    }
    printf("✅ 会话创建成功，已连接到Agent\n");

    // ========== 第3步：创建流（用于数据传输）==========
    uint8_t output_buffer[BUFFER_SIZE];
    uxrStreamId reliable_out = uxr_create_output_reliable_stream(
        &session, output_buffer, BUFFER_SIZE, STREAM_HISTORY);

    uint8_t input_buffer[BUFFER_SIZE];
    uxrStreamId reliable_in = uxr_create_input_reliable_stream(
        &session, input_buffer, BUFFER_SIZE, STREAM_HISTORY);

    // ========== 第4步：创建DDS实体（通过XML配置）==========
    // 4.1 创建参与者
    uxrObjectId participant_id = uxr_object_id(0x01, UXR_PARTICIPANT_ID);
    const char* participant_xml =
        "<dds>"
        "  <participant>"
        "    <rtps><name>micro_xrce_participant</name></rtps>"
        "  </participant>"
        "</dds>";
    uint16_t participant_req = uxr_buffer_create_participant_xml(
        &session, reliable_out, participant_id, 0, participant_xml, UXR_REPLACE);

    // 4.2 创建主题
    uxrObjectId topic_id = uxr_object_id(0x01, UXR_TOPIC_ID);
    const char* topic_xml =
        "<dds>"
        "  <topic>"
        "    <name>rt/micro_device/hello</name>"  // 主题名称
        "    <dataType>HelloWorld</dataType>"
        "  </topic>"
        "</dds>";
    uint16_t topic_req = uxr_buffer_create_topic_xml(
        &session, reliable_out, topic_id, participant_id, topic_xml, UXR_REPLACE);

    // 4.3 创建发布者
    uxrObjectId publisher_id = uxr_object_id(0x01, UXR_PUBLISHER_ID);
    const char* publisher_xml = "";  // 使用默认配置
    uint16_t publisher_req = uxr_buffer_create_publisher_xml(
        &session, reliable_out, publisher_id, participant_id, publisher_xml, UXR_REPLACE);

    // 4.4 创建DataWriter
    uxrObjectId datawriter_id = uxr_object_id(0x01, UXR_DATAWRITER_ID);
    const char* datawriter_xml =
        "<dds>"
        "  <data_writer>"
        "    <topic><kind>NO_KEY</kind><name>rt/micro_device/hello</name></topic>"
        "  </data_writer>"
        "</dds>";
    uint16_t datawriter_req = uxr_buffer_create_datawriter_xml(
        &session, reliable_out, datawriter_id, publisher_id, datawriter_xml, UXR_REPLACE);

    // ========== 第5步：等待实体创建完成 ==========
    uint8_t status[4];
    uint16_t requests[4] = {participant_req, topic_req, publisher_req, datawriter_req};

    if (!uxr_run_session_until_all_status(&session, 1000, requests, status, 4)) {
        printf("❌ 创建实体失败: participant=%d, topic=%d, publisher=%d, datawriter=%d\n",
               status[0], status[1], status[2], status[3]);
        return 1;
    }
    printf("✅ 所有DDS实体创建成功\n");

    // ========== 第6步：发布数据 ==========
    printf("🚀 开始发布数据...\n");
    uint32_t count = 0;
    bool connected = true;

    while (connected && count < 100) {
        // 准备消息
        HelloWorld topic_data;
        topic_data.index = ++count;
        snprintf(topic_data.message, sizeof(topic_data.message),
                 "Hello from microcontroller! #%u", count);

        // 序列化到输出流
        ucdrBuffer mb;
        uint32_t topic_size = sizeof(HelloWorld);  // 简化，实际需要计算
        uxr_prepare_output_stream(&session, reliable_out, datawriter_id, &mb, topic_size);
        serialize_HelloWorld(&mb, &topic_data);

        printf("📤 发送: %s (index=%u)\n", topic_data.message, topic_data.index);

        // 运行会话（发送数据并接收确认）
        connected = uxr_run_session_time(&session, 100);  // 100ms超时

        // 微控制器上的延时函数（具体实现取决于平台）
        // delay_ms(500);  // 500ms发送一次
    }

    // ========== 第7步：清理资源 ==========
    uxr_delete_session(&session);
    uxr_close_udp_transport(&transport);
    printf("✅ 会话已关闭\n");

    return 0;
}

// ========== 示例2：ROS2侧的标准订阅节点（运行在配套计算机上）==========
// 通过Micro XRCE-DDS Agent，ROS2节点可以接收来自嵌入式设备的数据
#include <rclcpp/rclcpp.hpp>
#include <std_msgs/msg/string.hpp>

// 自定义消息类型（需要与嵌入式端一致）
struct HelloWorldMsg {
    uint32_t index;
    std::string message;
};

class MicroXRCESubscriber : public rclcpp::Node {
public:
    MicroXRCESubscriber() : Node("micro_xrce_subscriber") {
        // 订阅来自嵌入式设备的数据
        // 主题名称必须与嵌入式端一致：rt/micro_device/hello
        auto qos = rclcpp::QoS(rclcpp::KeepLast(10))
            .best_effort()  // 与嵌入式端QoS匹配
            .durability_volatile();

        subscription_ = this->create_subscription<std_msgs::msg::String>(
            "rt/micro_device/hello",  // 与客户端定义的主题名一致！
            qos,
            std::bind(&MicroXRCESubscriber::topic_callback, this, std::placeholders::_1));

        RCLCPP_INFO(this->get_logger(),
            "✅ ROS2订阅节点启动，等待来自Micro XRCE-DDS客户端的数据...");
        RCLCPP_INFO(this->get_logger(),
            "📡 监听主题: rt/micro_device/hello");
        RCLCPP_INFO(this->get_logger(),
            "💡 确保Micro XRCE-DDS Agent正在运行: MicroXRCEAgent udp4 -p 8888");
    }

private:
    void topic_callback(const std_msgs::msg::String::SharedPtr msg) {
        // 解析来自嵌入式设备的数据
        RCLCPP_INFO(this->get_logger(),
            "📥 收到来自微控制器的消息: '%s'", msg->data.c_str());

        // 这里可以进行进一步处理，如：
        // - 解析消息内容
        // - 存储到数据库
        // - 转发到其他ROS2节点
        // - 触发控制逻辑等
        message_count_++;

        if (message_count_ % 10 == 0) {
            RCLCPP_INFO(this->get_logger(),
                "📊 已接收 %u 条消息", message_count_);
        }
    }

    rclcpp::Subscription<std_msgs::msg::String>::SharedPtr subscription_;
    uint32_t message_count_ = 0;
};

int main(int argc, char** argv) {
    rclcpp::init(argc, argv);

    RCLCPP_INFO(rclcpp::get_logger("main"), "========================================");
    RCLCPP_INFO(rclcpp::get_logger("main"), "  Micro XRCE-DDS 通信架构说明");
    RCLCPP_INFO(rclcpp::get_logger("main"), "========================================");
    RCLCPP_INFO(rclcpp::get_logger("main"), "");
    RCLCPP_INFO(rclcpp::get_logger("main"), "【微控制器端】");
    RCLCPP_INFO(rclcpp::get_logger("main"), "  └─ Micro XRCE-DDS Client (轻量级<20KB)");
    RCLCPP_INFO(rclcpp::get_logger("main"), "      └─ 发布数据到主题");
    RCLCPP_INFO(rclcpp::get_logger("main"), "");
    RCLCPP_INFO(rclcpp::get_logger("main"), "【配套计算机】");
    RCLCPP_INFO(rclcpp::get_logger("main"), "  ├─ Micro XRCE-DDS Agent (代理)");
    RCLCPP_INFO(rclcpp::get_logger("main"), "  │   └─ 连接客户端到DDS网络");
    RCLCPP_INFO(rclcpp::get_logger("main"), "  └─ ROS2 Node (本程序)");
    RCLCPP_INFO(rclcpp::get_logger("main"), "      └─ 订阅并处理数据");
    RCLCPP_INFO(rclcpp::get_logger("main"), "");
    RCLCPP_INFO(rclcpp::get_logger("main"), "========================================");

    auto node = std::make_shared<MicroXRCESubscriber>();
    rclcpp::spin(node);
    rclcpp::shutdown();
    return 0;
}

# ========================================
# 完整部署指南：Micro XRCE-DDS
# ========================================

# ========== 步骤1：安装Micro XRCE-DDS Agent ==========
echo "📦 安装Micro XRCE-DDS Agent..."

# 方式1：从源码编译（推荐，最新版本）
git clone https://github.com/eProsima/Micro-XRCE-DDS-Agent.git
cd Micro-XRCE-DDS-Agent && mkdir build && cd build
cmake ..
make -j$(nproc)
sudo make install
sudo ldconfig /usr/local/lib/

# 方式2：通过Snap安装（快速，但可能不是最新版）
# sudo snap install micro-xrce-dds-agent --edge  # 使用edge版本避免已知bug

# 验证安装
MicroXRCEAgent --version


# ========== 步骤2：安装Micro XRCE-DDS Client库（嵌入式端）==========
echo "📦 安装客户端库（用于嵌入式开发）..."

git clone https://github.com/eProsima/Micro-XRCE-DDS-Client.git
cd Micro-XRCE-DDS-Client && mkdir build && cd build
cmake .. -DUCLIENT_BUILD_EXAMPLES=ON  # 编译示例代码
make -j$(nproc)
sudo make install
sudo ldconfig /usr/local/lib/


# ========== 步骤3：创建ROS2工作空间和包 ==========
echo "🔨 创建ROS2工作空间..."

mkdir -p ~/ros2_micro_xrce_ws/src
cd ~/ros2_micro_xrce_ws/src
ros2 pkg create --build-type ament_cmake micro_xrce_example \
    --dependencies rclcpp std_msgs

# 将上面的C++代码保存到对应文件
# src/micro_xrce_client.cpp  -> 嵌入式客户端代码
# src/micro_xrce_subscriber.cpp -> ROS2订阅节点代码


# ========== 步骤4：配置CMakeLists.txt ==========
cat >> ~/ros2_micro_xrce_ws/src/micro_xrce_example/CMakeLists.txt << 'EOF'

# ===== 嵌入式客户端可执行文件 =====
# 注意：实际部署时这部分代码应该在微控制器上编译
find_package(microxrcedds_client REQUIRED)
add_executable(micro_xrce_client src/micro_xrce_client.cpp)
target_link_libraries(micro_xrce_client microxrcedds_client microcdr)

# ===== ROS2订阅节点 =====
add_executable(micro_xrce_subscriber src/micro_xrce_subscriber.cpp)
ament_target_dependencies(micro_xrce_subscriber rclcpp std_msgs)

install(TARGETS
    micro_xrce_client
    micro_xrce_subscriber
    DESTINATION lib/${PROJECT_NAME}
)
EOF


# ========== 步骤5：编译工作空间 ==========
echo "⚙️ 编译ROS2工作空间..."

cd ~/ros2_micro_xrce_ws
colcon build --symlink-install
source install/setup.bash


# ========== 步骤6：运行完整系统 ==========
echo "🚀 启动Micro XRCE-DDS系统..."

# 终端1：启动Agent（UDP模式）
MicroXRCEAgent udp4 -p 8888 -v 6  # -v 6启用详细日志

# 终端2：运行嵌入式客户端（模拟微控制器）
# 注意：修改代码中的IP地址为Agent所在主机IP
ros2 run micro_xrce_example micro_xrce_client

# 终端3：运行ROS2订阅节点
ros2 run micro_xrce_example micro_xrce_subscriber


# ========== 步骤7：验证通信 ==========
echo "🔍 验证数据流..."

# 查看所有主题（应该能看到rt/micro_device/hello）
ros2 topic list

# 直接echo主题数据
ros2 topic echo /rt/micro_device/hello

# 查看主题详细信息
ros2 topic info /rt/micro_device/hello --verbose

# 查看发布频率
ros2 topic hz /rt/micro_device/hello


# ========== 其他传输模式配置 ==========

# 串口模式（适合通过USB直连微控制器）
MicroXRCEAgent serial --dev /dev/ttyUSB0 -b 921600

# TCP模式
MicroXRCEAgent tcp4 -p 2019

# 多客户端模式（支持多个设备同时连接）
MicroXRCEAgent udp4 -p 8888 -d  # -d启用发现模式


# ========== 故障排查 ==========

# 1. 检查Agent是否运行
ps aux | grep MicroXRCEAgent
netstat -ulnp | grep 8888

# 2. 监控UDP数据包
sudo tcpdump -i any udp port 8888 -X -vv

# 3. 检查ROS2 DDS域设置
echo $ROS_DOMAIN_ID  # 确保Agent和ROS2节点在同一域

# 4. 查看Agent日志（使用详细模式）
MicroXRCEAgent udp4 -p 8888 -v 6 2>&1 | tee agent.log

# 5. 测试网络连通性
ping 192.168.1.100  # Agent所在主机

# 6. 检查防火墙规则
sudo ufw status
sudo ufw allow 8888/udp


# ========== PX4集成示例 ==========

# PX4飞控上启动XRCE-DDS客户端
# 连接到运行在192.168.1.100:8888的Agent
# pxh> uxrce_dds_client start -t udp -h 192.168.1.100 -p 8888

# 查看PX4发布的主题
# ros2 topic list | grep fmu

# 订阅PX4的IMU数据
# ros2 topic echo /fmu/out/vehicle_imu

# 向PX4发送控制指令
# ros2 topic pub /fmu/in/vehicle_command ...


# ========== 性能监控 ==========

# 查看Agent资源占用
top -p $(pgrep MicroXRCEAgent)

# 统计消息吞吐量
ros2 topic bw /rt/micro_device/hello

# 测量端到端延迟（需要自定义工具）
# echo "时间戳在消息中传递，在ROS2端计算差值"

5. 性能对比测试

性能评估是中间件选型的关键依据。本节基于台湾大学研究团队的测试数据，以及社区广泛认可的基准测试结果，对主流中间件在吞吐量、延迟两个核心指标上的表现进行深入分析。

5.1 进程间通信延迟对比

在单机进程间通信场景中，延迟是衡量实时性的关键指标。测试使用64字节的小消息，模拟传感器数据或控制指令的传输场景。结果显示，Iceoryx以2.4微秒的延迟遥遥领先，这得益于其共享内存的零拷贝设计。FastDDS的共享内存模式延迟为3.95微秒，表现同样出色。CycloneDDS通过UDP Multicast实现了7.35微秒的低延迟，证明其网络层优化的有效性。

Zenoh在对等模式下的延迟为71.81微秒，虽然相对较高，但考虑到其同时支持广域网通信的架构复杂度，这一数值仍属于可接受范围。Micro XRCE-DDS的延迟约为50-200微秒（取决于传输方式和Agent性能），其设计重点不在绝对延迟，而在极低的资源占用。值得注意的是，在跨网络通信时，各中间件的延迟差距会显著缩小，此时网络传播延迟成为主导因素。

中间件	延迟（微秒）	传输机制	资源占用
Iceoryx	2.4	共享内存	中等
FastDDS	3.95	共享内存	较高
CycloneDDS	7.35	UDP Multicast	低
Zenoh（对等模式）	71.81	网络/共享内存	中等
Micro XRCE-DDS（经代理）	50-200	串口/UDP/TCP+代理	极低(<20KB)

从延迟稳定性角度看，基于共享内存的方案表现更优。Iceoryx和FastDDS的延迟抖动均在纳秒级别，而基于网络传输的方案受操作系统调度影响，抖动可达微秒级。在硬实时系统中，延迟的可预测性往往比绝对值更重要，这使得Iceoryx在汽车和工业控制领域备受青睐。

5.2 吞吐量测试：从小包到大包的性能演变

吞吐量测试展现了中间件在不同消息尺寸下的数据传输能力。测试结果呈现出明显的分段特性：小消息场景下受消息处理频率限制，大消息场景下受带宽和序列化开销限制。

在小消息（1-4KB）场景中，Iceoryx以超过4M msg/s的消息速率占据绝对优势，Zenoh约为14K msg/s，CycloneDDS为2M msg/s，FastDDS约为250K msg/s。此时的瓶颈主要在于消息处理的CPU开销，共享内存方案避免了系统调用和网络栈遍历，因此占据明显优势。

当消息尺寸增长到8KB及以上时，吞吐量的衡量指标转向比特率更为合理。Zenoh在8KB消息下达到峰值性能，对等模式可实现67Gbps的吞吐量，接近100Gb以太网的理论上限。FastDDS的共享内存传输在1MB消息下可达23Gbps。CycloneDDS的峰值吞吐量约为26Gbps，出现在16KB-64KB消息尺寸区间。

# 吞吐量测试数据可视化代码示例
import matplotlib.pyplot as plt
import numpy as np

message_sizes = [1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024]  # KB
iceoryx_throughput = [32, 32, 32, 32, 32, 32, 32, 32, 32, 32, 32]  # Gbps
zenoh_throughput = [0.1, 0.15, 0.3, 12, 24, 35, 50, 60, 67, 65, 62]
cyclonedds_throughput = [0.06, 0.12, 0.24, 3, 12, 18, 24, 26, 25, 20, 15]
fastdds_throughput = [0.03, 0.06, 0.12, 0.3, 1.5, 4, 8, 12, 18, 22, 23]

plt.figure(figsize=(12, 6))
plt.plot(message_sizes, iceoryx_throughput, 'o-', label='Iceoryx', linewidth=2)
plt.plot(message_sizes, zenoh_throughput, 's-', label='Zenoh', linewidth=2)
plt.plot(message_sizes, cyclonedds_throughput, '^-', label='CycloneDDS', linewidth=2)
plt.plot(message_sizes, fastdds_throughput, 'd-', label='FastDDS', linewidth=2)
plt.xscale('log')
plt.xlabel('消息大小 (KB)', fontsize=12)
plt.ylabel('吞吐量 (Gbps)', fontsize=12)
plt.title('不同中间件的吞吐量对比', fontsize=14)
plt.legend(fontsize=10)
plt.grid(True, alpha=0.3)
plt.show()

从数据中可以观察到一个有趣现象：Zenoh在大消息场景下的性能优势显著扩大。对于4MB消息，Zenoh的吞吐量是CycloneDDS的约2倍，是FastDDS的约3倍。这主要归功于其高效的零拷贝协议设计和优化的序列化机制。而传统DDS实现在处理大消息时，需要进行消息分片和重组，引入了额外的CPU开销和延迟。

5.3 跨网络场景性能分析

在多机器通过100Gb以太网连接的测试场景中，网络传输成为性能的主要约束。此时，Zenoh的架构优势得以充分体现。其对等模式在8KB消息下可达51Gbps，接近网络带宽的理论上限（考虑TCP/IP协议开销，实际可用带宽约为44Gbps）。CycloneDDS的吞吐量约为14Gbps，FastDDS约为8Gbps。

延迟方面，Zenoh对等模式在跨网络场景下仍保持16微秒的低延迟，而CycloneDDS为37微秒，FastDDS约为45微秒。这一差距主要来源于协议栈的复杂度差异。Zenoh的报文格式更加紧凑，减少了网卡的DMA传输时间和对端的解析开销。

一个值得关注的测试结果是Zenoh在广域网环境下的表现。通过在两个地理位置相距较远的数据中心之间建立Zenoh路由器级联，即使在跨越多个自治系统的情况下，端到端延迟仍能控制在100毫秒以内，且消息丢失率低于0.01%。这一能力是传统DDS难以企及的，为云边协同的机器人应用提供了技术可能性。

5.4 资源占用与可扩展性

除了性能指标，资源占用也是实际部署中的重要考量。CycloneDDS的内存占用最低，单个节点约为10-20MB，适合资源受限的嵌入式设备。FastDDS的内存占用约为50-100MB，但其提供了丰富的功能特性作为代价。Iceoryx的RouDi守护进程需要预分配共享内存池，默认配置下约占用128MB，可根据应用需求调整。Zenoh路由器的内存占用约为30-50MB，处于中等水平。

Micro XRCE-DDS在资源占用方面具有压倒性优势：客户端库代码占用仅15-20KB，运行时RAM需求通常在5-10KB之间。这使其能够运行在Arduino、ESP32、STM32F1等资源极度受限的微控制器上。Agent端由于需要处理完整DDS协议，内存占用约30-50MB，但这完全由配套计算机承担，不影响嵌入式设备的资源预算。这种客户端-代理的分离设计，使Micro XRCE-DDS成为嵌入式物联网和微型机器人系统的理想选择。

可扩展性测试显示，在同一主机上运行大量节点时，不同中间件的表现差异明显。Iceoryx由于采用共享内存机制，节点数量对性能的影响最小，即使100个节点同时通信，延迟增长也不超过10%。而基于网络传输的方案，当节点数量超过50时，由于套接字资源竞争和内核协议栈负载增加，延迟可能增长50%以上。

6. 实战指南：中间件配置与切换

理论分析之后，本节将通过实际代码示例，展示如何在ROS2项目中配置和切换不同的中间件实现。得益于RMW抽象层的设计，这一过程通常不需要修改应用代码，只需调整编译配置和环境变量即可。

...详情请参照古月居
