为什么要有虚拟内存
虚拟内存的本质是给每个进程提供一个独立、连续、受保护、可控制的抽象空间
没有虚拟内存会发生什么？
-

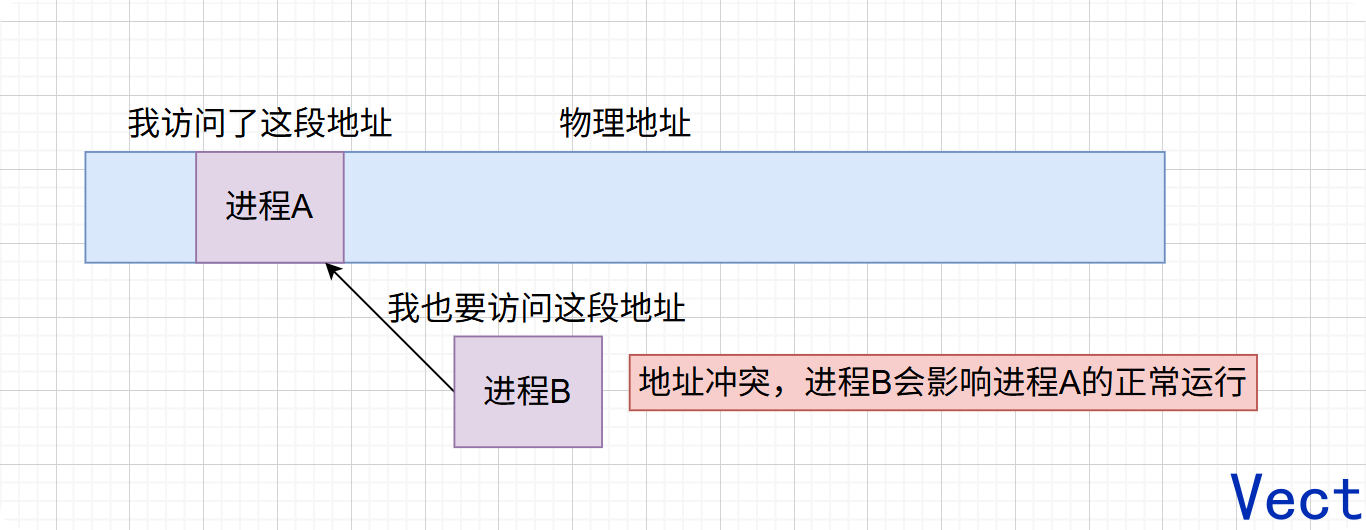

进程无法天然隔离
- 进程A可以访问某段物理地址
- 进程B也能访问这段地址
-

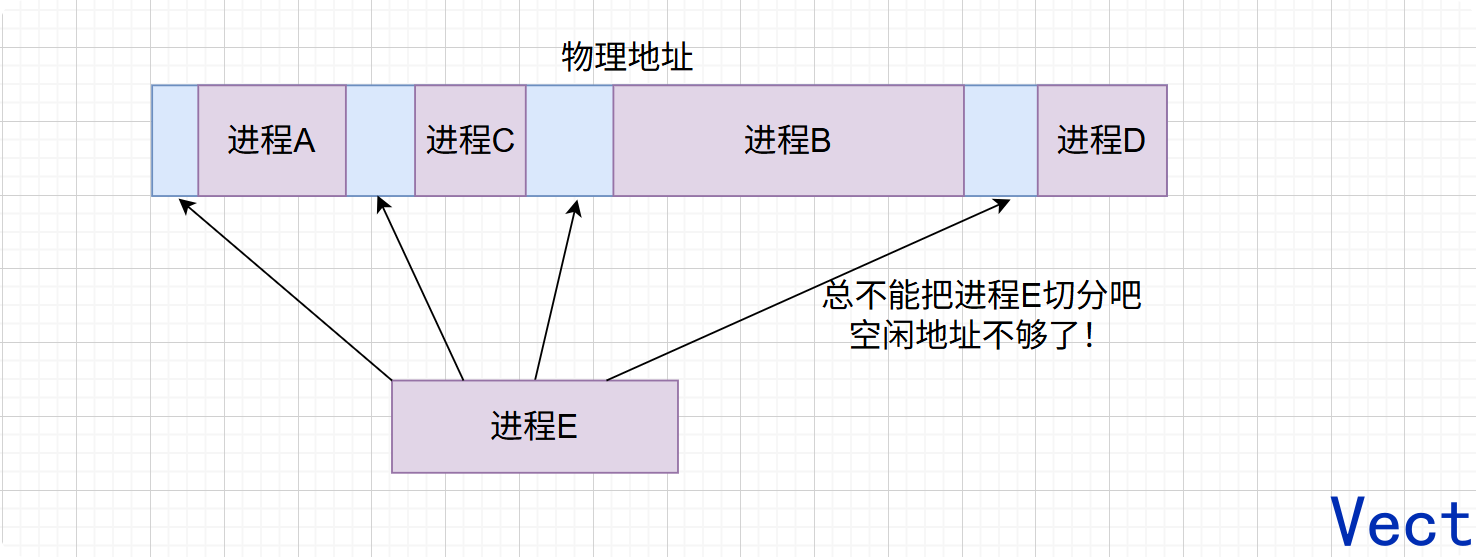

程序需要连续的空间，但是物理内存是离散的
真实物理内存长期运行一定会碎片化，不能高效按需分配了
怎么解决上述问题？
加个中间层！
txt
进程
虚拟内存
物理内存把所有进程使用的地址隔离开，让每个进程都有独立的一套虚拟地址，每个进程都有，大家自己使用自己的地址，互不干扰，现在每个进程就不会直接访问物理内存了
OS提供一种机制，把不同进程的虚拟地址和不同的物理内存进行映射

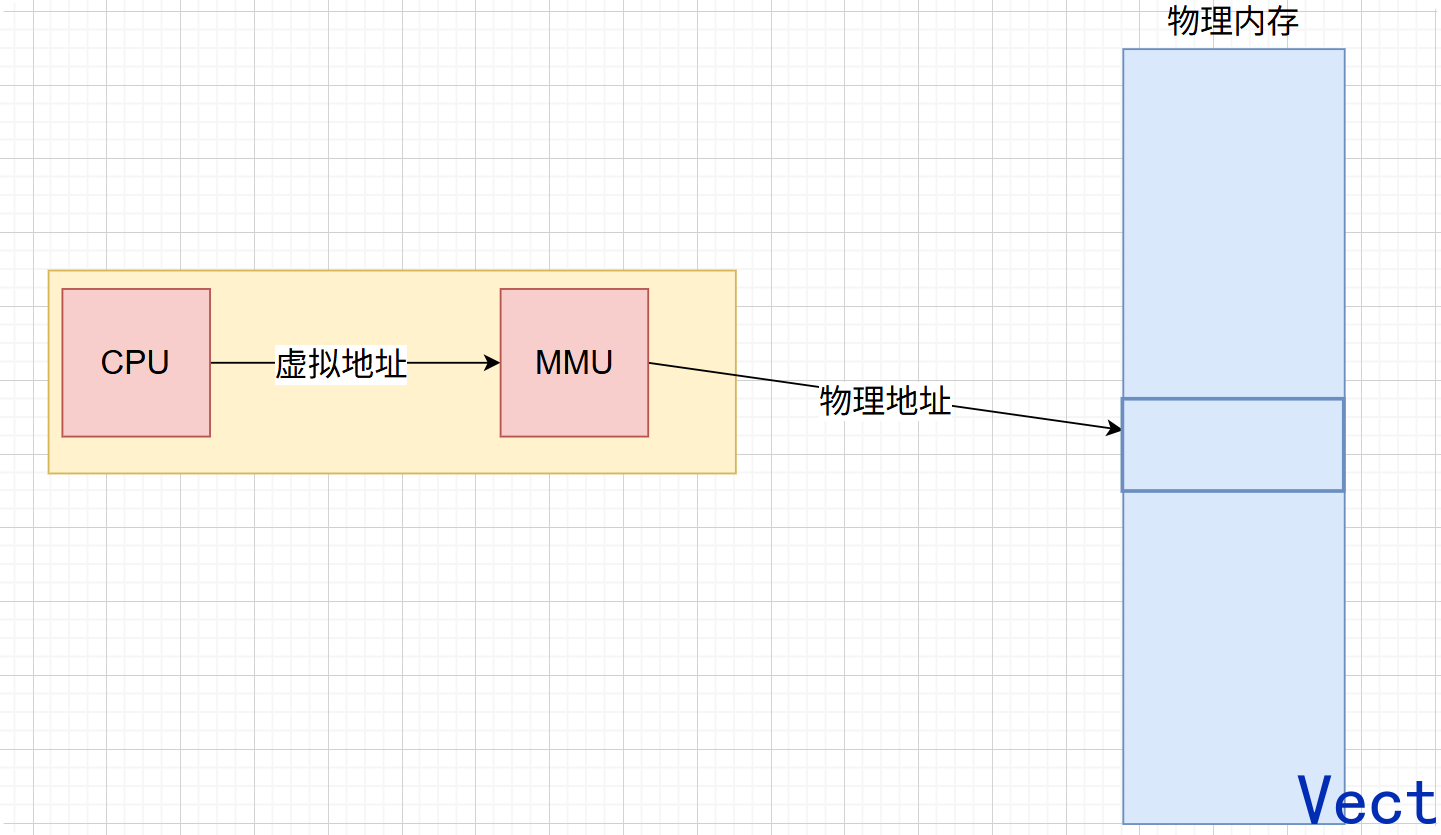

虚拟地址通过MMU操作，映射到真实的物理地址
内存分页机制
分页是把连续的虚拟地址空间映射到离散的物理页框上 ，这个固定大小的内存空间叫做页（针对虚拟内存）或页框（针对物理内存），Linux下，一页为4KB
通过什么方式映射

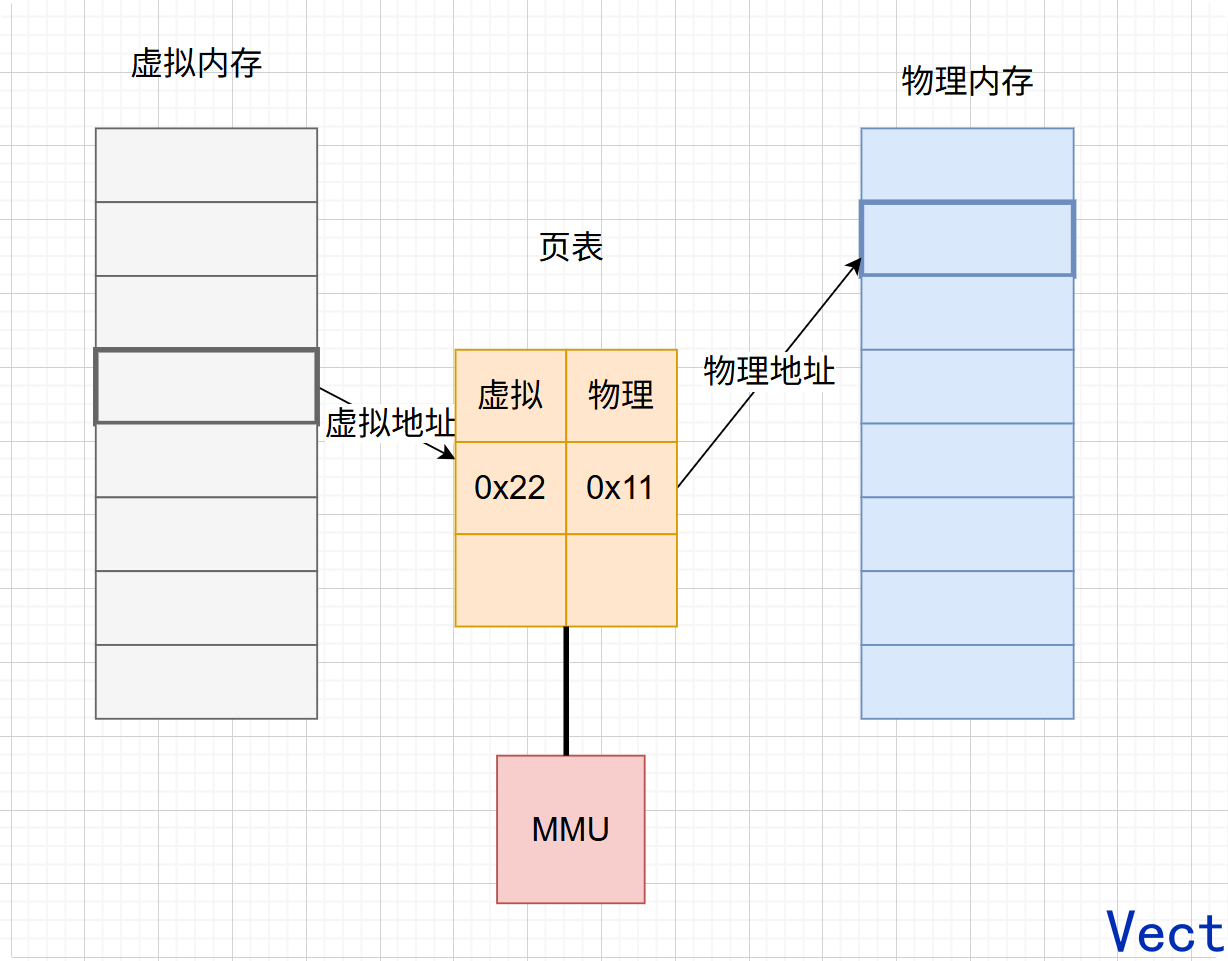

虚拟地址和物理地址通过页表（连续的数组）来映射，页表存储在内存中，MMU把虚拟地址转换成物理地址，当进程访问的虚拟地址在页表中查不到时，触发缺页异常，系统进入内核分配物理内存，更新页表，最后返回用户空间，回复进程运行

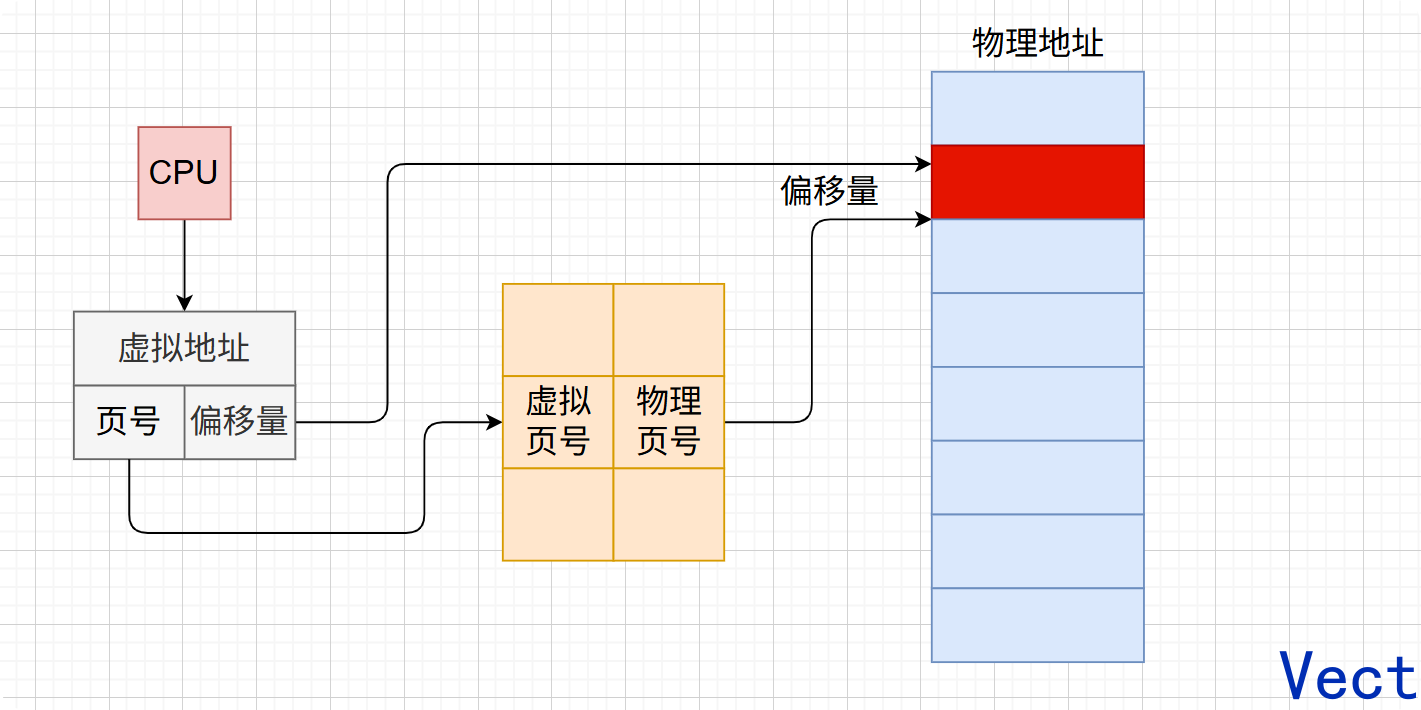

具体怎么映射
- 把虚拟内存地址切分成页号 和页偏移量
- 根据页号，从页表里面，查询对应的物理页号
- 拿物理页号，加上前面的偏移量，得到真实物理地址
一次映射有什么缺陷？
在32位操作系统，一个进程看到的虚拟地址空间大小是：
2 32 = 4 G B 2^{32} = 4GB 232=4GB
页表大小是4KB:
4 K B = 2 12 4KB = 2^{12} 4KB=212
整个4GB空间会被分割成：
2 32 ÷ 2 12 = 2 20 2^{32} \div 2 ^{12} = 2^{20} 232÷212=220 大约100万张页表
使用一级页表：
-
每个虚拟页号，对应一个物理页号，就形成一个页表项（映射关系）
-
一共有 2 20 2^{20} 220个页表项
-
每个页表项4字节
页表大小是： 2 20 × 4 字节 = 4 M B 2^{20} \times 4字节 = 4MB 220×4字节=4MB
那么就会出现如下问题：
- 页表太大，100个进程就要400MB了
- 很多页表根本用不到，虚拟地址空间是4GB，但是一个进程并不会真的把4GB全用满了，不管你用不用，以及页表都会把整个4GB地址空间对应的页表项准备好，浪费很多空间
- 连续大的内存不好找，页表是一个很大的线性数组，分配管理不方便
多级页表
连续大的数组太难存，就把数组打散！把4MB的大表切割成1024个小表（4KB），散落在内存中--->形成二级页表，每个二级页表又包含1024个页表项
拆完之后的结构：
- 一级页表：页目录，放1024个指针，每个指针指向一个二级页表
- 二级页表：页表项，放1024个真正的映射关系

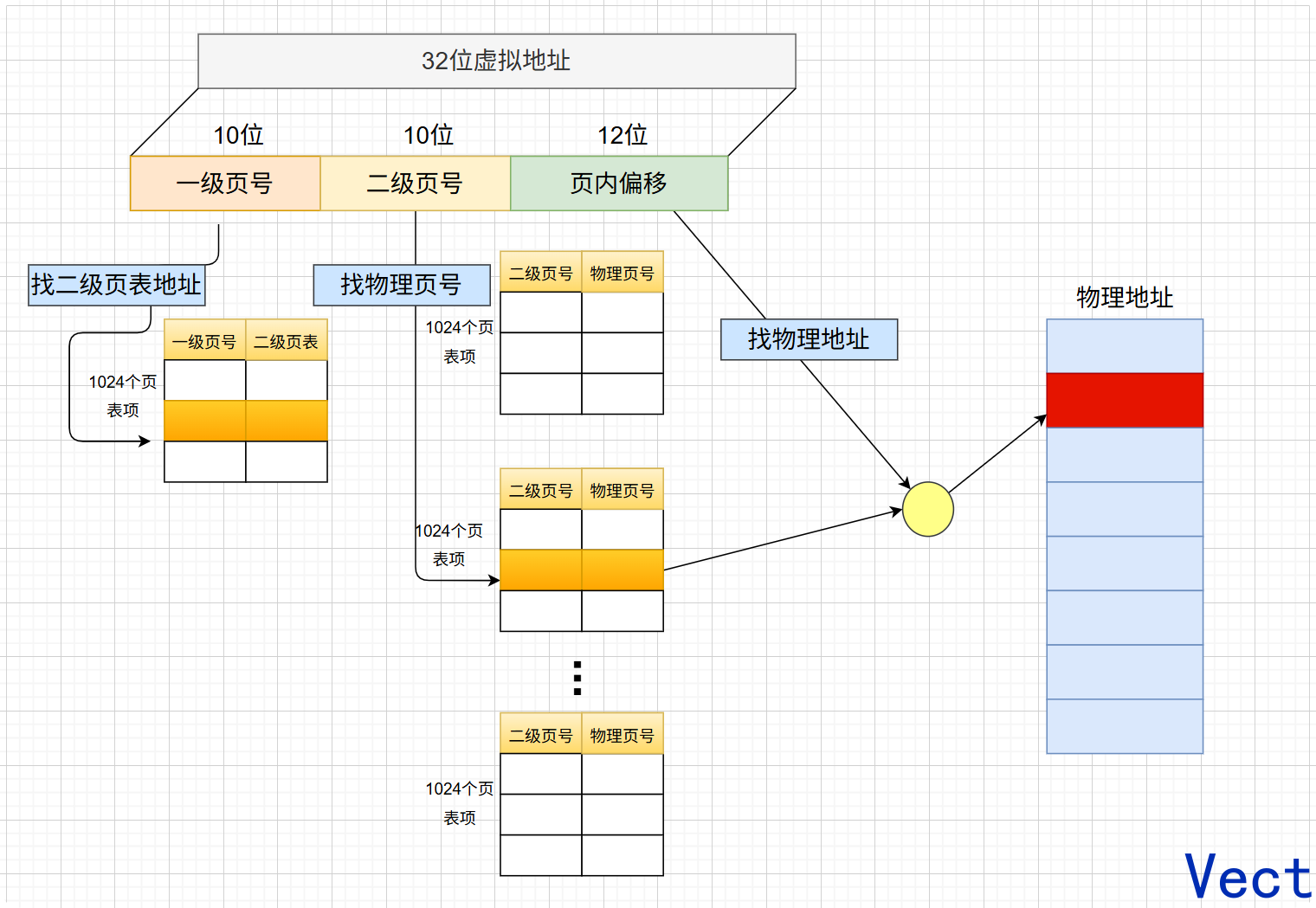

现在32位地址怎么拆分才能支持二级查找？
- 高20位：虚拟页号
- 前10位：去一级页表找二级页表位置
- 后10位：去二级页表找对应物理页号
- 低12位：页内偏移--->找到最终物理地址
为什么多级页表会省内存？
原来的一级页表必须全部分配：
- 1024个小表
- 每个小表4KB
- 全部分配4MB
二级页表是按需分配 ，只给真正用到的虚拟地址分配对应的二级页表
举个例子：
假设一个进程用了8MB虚拟空间：
8 M B ÷ 4 K B = 2 32 ÷ 2 12 = 2 11 = 2048 页 8MB \div 4KB = 2^{32} \div 2^{12} = 2^{11} = 2048页 8MB÷4KB=232÷212=211=2048页
每个二级页表可以管理1024页，
2048页只需要2个二级页表！，外加一个一级页表
内存开销：
4 K B + 8 K B = 12 K B 4KB + 8KB = 12KB 4KB+8KB=12KB
多级页表的本质就是按需分配！
TLB
多级页表解决了空间问题，现在多级页表之间的映射时间问题TLB来解决
根据程序局部性原理：
在一段时间内，整个程序的执行仅限于程序中的某个部分，相应的，执行所访问的存储空间页局限于某个内存区域

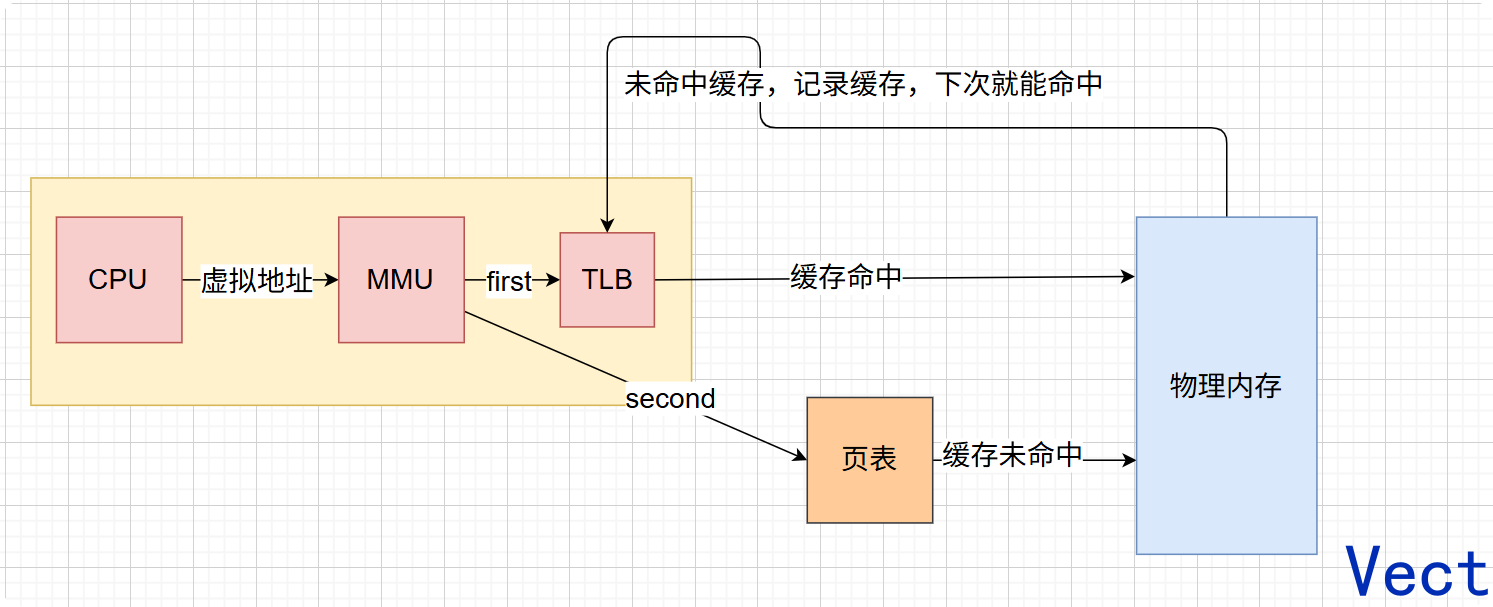

CPU给MMU传新的虚拟地址之后，MMU先去问TLB那边有没有，有的话直接拿物理地址，不用查表了。
但是TLB容量较小，难免会缓存未命中，此时才走页表，找到物理内存，还没完！
TLB会把这条映射关系所在的页缓存，后面利用局部性原理，就能减少查表了！
页表项的属性
上文中是为了宏观理解，把页表项当作虚拟页号和物理页号的映射关系，宏观上没有问题
现在从微观角度剖析：
页表项由物理页号+一组属性位构成
具体的属性有：
- 有效位：缺页异常的开关
- 标识当前虚拟页对应的物理页是否在内存中
- 程序访问某个地址时，MMU查到有效位是0，触发缺页异常，内核去磁盘找对应的物理内存
- 读写位
- 标识这块内存的访问权限
- 只读区域被写了，触发缺页异常
- 权限位
- 标识这个页是用户态可以访问，还是只有内核态才能访问
- 用户态访问了内核态专属页，触发缺页异常
- 修改位
- 标识这个页被加载到内存中，有没有被修改过
- 物理内存满了，OS要把某页放回磁盘，先看修改位：
- 修改位0，说明没有修改过，直接丢弃，节省一次磁盘写操作
- 修改位1，老老实实写回磁盘更新
缺页异常
缺页异常的本质是MMU校验页表项属性不达标，无法完成地址翻译，向操作系统发送的求救信号
分为三种缺页：
- 硬缺页
- 场景：程序启动加载大文件，内存不够用，数据被换到了磁盘上
- 流程：
- 查表发现有效位为0
- 内核判断是合法的地址，但是数据在磁盘中
- OS发起次磁盘IO，直到数据读完，把物理页填到页表，更新有效位
- 重新执行上次中断的命令
- 软缺页
- 场景：
- 共享内存：两个进程同时加载一个动态库，A已经加载到内存了，B访问，触发缺页
- 写时拷贝：
fork出子进程一开始和父进程共享物理内存（只读），两个进程有一个尝试写数据，触发缺页
- 流程：
- 查表发现有效位为0或者读写位不匹配
- 内核判断数据已经在物理内存or触发写时拷贝逻辑
- 不进行磁盘IO，只修改页表映射关系（共享内存）或者复制物理页（写时拷贝）
- 重新执行上次中断的命令
- 场景：
- 无效缺页：
- 场景：
- 空指针解引用、操作野指针
- 越界访问：访问没有申请的虚拟地址
- 权限错误：写只读段、用户态访问内核态地址
- OS判断行为不合法
- 直接发信号，显示段错误
- 杀死进程
- 场景：
总结虚拟地址到物理地址映射全流程
TLB命中
TLB未命中
属性校验通过
属性校验不通过
硬缺页
软缺页
无效缺页
进程发起虚拟地址访问
CPU将虚拟地址传递给MMU
MMU查询TLB（快表）
提取物理页号 + 页内偏移 → 拼接物理地址
拆分虚拟地址：高20位（前10位+后10位）虚拟页号 + 低12位页内偏移
访问物理内存
一级页表（页目录）：前10位索引找二级页表指针
二级页表：后10位索引找页表项
校验页表项属性（有效位/读写位/权限位等）
提取物理页号 + 页内偏移 → 拼接物理地址
将该映射关系缓存到TLB
触发缺页异常，OS内核介入处理
判定缺页类型
确认地址合法->磁盘IO->更新页表项
共享内存：修改页表映射；写时拷贝：复制物理页+更新映射；更新页表项
OS发送段错误信号 → 终止进程
重新执行地址访问流程
done~
