ISIS

基础概念

OSI 七层模型（物理层、数据链路层、网络层、传输层、会话层、表示层、应用层）

TCP/IP 四层模型（物理层、数据链路层、网络层、传输层、应用层）

在 OSI 模型将具有报文转发的网络节点，叫做IS，即中间系统的意思，类似于 TCP/IP 模型中路由器

在 OSI 模型中将没有路由能力或者报文转发能力的设备叫做 ES，即端系统的意思，类似于 TCP/IP 模型中终端

IS-IS 协议叫做中间系统到中间系统，早期时服务于 OSI 参考模型的 IGP 协议

IS-IS 基于 OSI 模型，OSPF 基于 TCP/IP 模型

IS-IS 用于支持 CLNP 协议，而 OSPF 中用于支持 IP 协议

CLNP 无连接的网络服务，作用类似于 TCP/IP 模型中的 IP 协议，都是用来进行逻辑寻址的网络层协议

IS-IS 路由计算过程：

建立邻居关系

同步 LSDB 数据库

执行 SPF 路由计算

ISIS 详解

地址结构：十六进制数配置

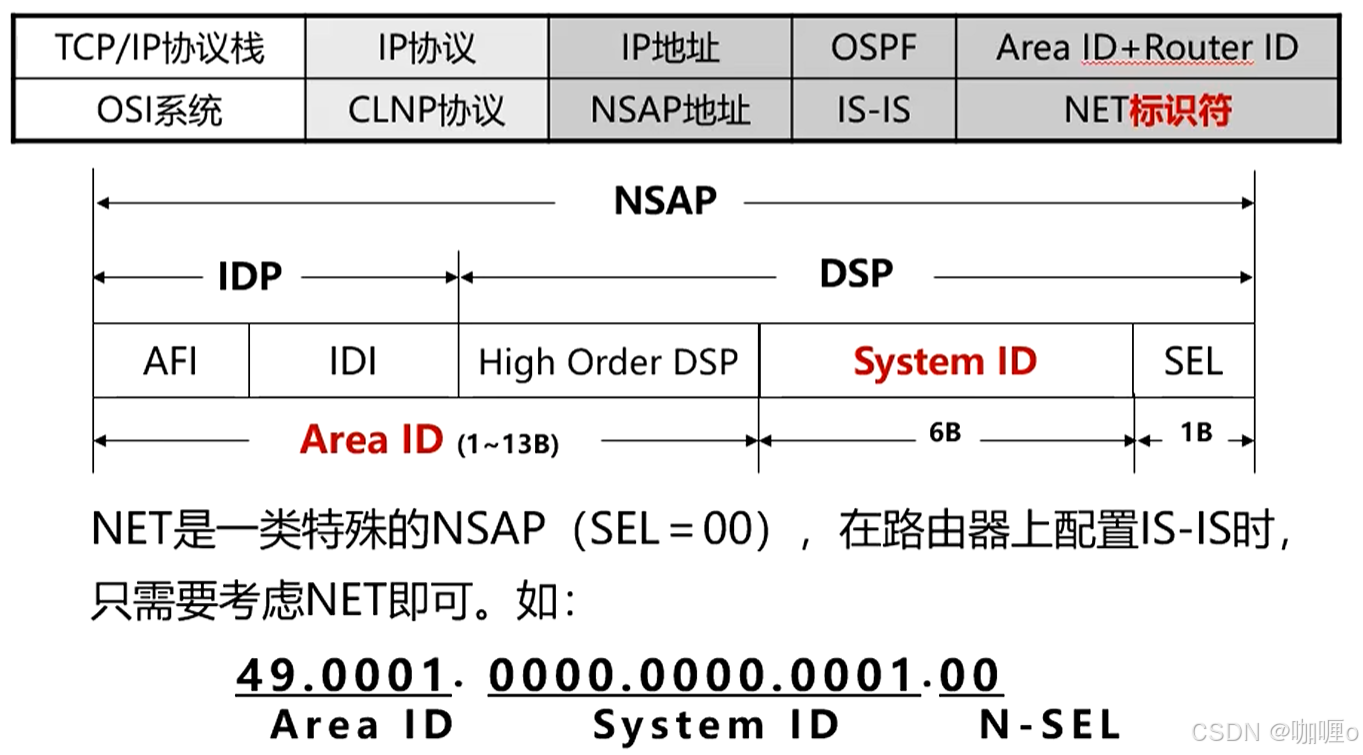

ISIS的NSAP（网络访问服务名称）和NET（网络实体名称）都是指用来唯一标识ISIS路由域中的路由器，而通常用NET表示，类似于OSPF的RouterID，但是ISIS的NET必须手工配置

ISIS的NET名称 areaID+systemID+sel；举例：

49.0001.0000.0000.0001.00

49.0000.0001.0000.0000.0001.00

49.0000.0000.0001.00

ISIS 和 OSPF 区域对比：

ISIS和OSPF类似可以划分多区域，但是OSPF是以路由器的接口进行划分，某个路由器可以属于多个区域，而ISIS是以路由器整体进行划分，某个路由器只能属于一个区域

OSPF的骨干区域是Area0，ISIS没有物理上的骨干区域，骨干区域是一个由所有具备 Level2 和 Level1-2 功能的路由器的一个逻辑集合（连续的区域）。

ISIS中路由器、链路接口类型都分为三个类型

Level1：内部路由器，只能在ISIS的域内互通；要求区域 ID 一致

Level2：跨域路由器，可以在ISIS的所有区域互通；不要求区域 ID 一致

Level1-2：区域边界路由器，Level1路由器可以通过该路由器访问其他区域，类似于OSPF的中ABR。

邻居关系的建立的要求：

1. Level1：Level1 的路由器只能建立 Level1 的邻居关系，但是要求两端区域 ID 一致
2. Level2 ：Level2 的路由器只能建立 Level2 的邻居关系，但是不要求两端区域 ID 一致
3. Level1-2：Level1-2 的路由器即能建立 Level1 的邻居关系（要求区域 ID 一致），也能建立 Level2 的邻居关系（不要求区域 ID 一致）

默认情况下，华为设备启用 ISIS 协议之后，就是一台 Level1-2

ISIS 两种网络类型：

在 ISIS 中网络类型由链路层协议进行判断，当链路层协议是以太网的时候网络类型为广播型

当链路层协议是 HDLC 或者 PPP 的时候网络类型为 P2P 类型，目前 ISIS 不支持 P2MP 和 NBMA 网络类型

OSPF 在 MA 网络中会选举 DR 和 BDR，ISIS 在 MA 网络中会选举 DIS

DR 和 DIS 共同的特点：

1. 在 SPF 计算的时候，都当做虚拟的节点，用于简化 MA 网络的逻辑拓扑，减轻算法的负担
2. 都是用于减少 LSA/LSP 泛洪
3. ISIS 中 DIS 发送 CSNP 报文，用于在 MA 网络中同步 LSDB

OSPF DR 的特点：

1. DR 优先级默认等于 1
2. 当 DR 优先级为 0 的时候不参与 DR 和 BDR 的选举
3. DR 和 BDR 不支持抢占
4. DR 和 BDR 的优先级最高为 255

ISIS DIS 的特点：

1. DIS 优先级默认等于 64
2. 当 DIS 优先级为 0 的时候依然参加选举
3. ISIS 中，没有备份 DIS 的概念
4. ISIS DIS 的优先级最高为 127

ISIS DIS 选举规则：

1. 首先比较 DIS 优先级，优先级大的设备成为 DIS
2. 当优先级相同的时候，比较接口的 MAC 地址，越大越优先

OSPF DR 选举规则：

1. 首先比较 DR 优先级，优先级大的设备成为 DR
2. 当优先级相同的时候，比较 Router-id，越大越优先

ISIS仅支持广播网络（MA）和点到点网络（P2P）。OSPF支持广播网络（MA）、非广播多路访问（NBMA）、点到点（P2P）、点到多点（P2MP）

OSPF 和 ISIS 报文类型的区别

OSPF有5种报文类型：Hello（邻居）、DD（摘要）、LSA（请求）、LSU（更新）、LSAck（确认）

ISIS的报文类型：IIH（邻居）、LSP（链路状态报文）、CSNP（完全序列号报文）、PSNP（部分序列号报文）

IIH（邻居）Hello 报文，在广播链路上用于用于建立邻居关系

LSP（链路状态报文）描述链路状态信息，类似于 OSPF 中的 LSU

CSNP（完全序列号报文）用于描述 LSDB 中所有 LSP 摘要信息，类似于 OSPF 中 DD 报文

PSNP（部分序列号报文）用于对 LSP 请求或者确认的作用，类似于 OSPF 中的 LSR 和 LSACK

ISIS 邻居状态：和 OSPF 邻居状态建立同理

链路级别：

在华为设备中，默认启用了 ISIS 的链路为 Level1-2 的链路，通过命令：在接口下：ISIS circuit-level1 //可以修改链路的级别

1. 当路由器为 Level1 的路由器时，无论链路级别为多少，始终只会发送 Level1 的 Hello 报文
2. 当路由器为 Level2 的路由器时，无论链路级别为多少，始终只会发送 Level2 的 Hello 报文
3. 当路由器为 Level1-2 的路由器时，Hello 报文的发送与链路级别存在关系，发送结果取交集

ISIS 中 Hello 报文的发送时间间隔为 10s，死亡时间为 30s

ISIS 中的机制

ISIS 如何确定一条唯一的 LSP 呢？使用 LSP-ID

1. System-id：产生此 LSP 路由的系统 ID
2. 伪节点标识符：如果取值为 00，代表该 LSP 为实节点LSP，如果取值为 非00，则代表该 LSP 为伪节点 LSP
3. 分片标识符：长度为一个字节，用于描述 LSP 的分片

如何确定一条 LSP 的新旧：

1. 比较 LSP 的序列号
2. 比较（holdtime）老化时间，如果为 0，则代表最新用于删除一条 LSP，如果不都为 0 则选择更新的一个（holdtime 值更大的）
3. 比较校验和，越大越优

ISIS 的更新机制：

1. 触发更新
2. 周期更新：每个 ISIS 路由器每隔 900s，都会周期性更新一次自身产生的 LSP

ISIS LSP 的 老化机制：

即，每个 LSP 产生的时候都有 1200s 的 holdtime 时间，随着时间递减，当 LSP holdtime 时间减为 0 的时候将会删除一条 LSP

LSP 类型分为两种：

1. 实节点 LSP：每个启用 ISIS 路由的路由器都会产生实节点 LSP，用于描述自身的链路状态信息
2. 伪节点 LSP：由 DIS 产生，用于描述 MA 网络上的邻居信息

ISIS 的链路状态信息

Level1 的路由器只维护 Level1 的链路状态信息

Level2 的路由器只维护 Level2 的链路状态信息

Level1-2 的路由器，既维护 Level1 的链路状态信息，也维护 Level2 的链路状态信息

Level1 的路由器使用 Level1 LSP 描述自身所有的链路状态，无论链路级别

Level2 的路由器使用 Level2 LSP 描述自身所有的链路状态，无论链路级别

Level1-2 的路由器链路状态的描述和链路级别有关，取交集

查看 ISIS 链路状态信息：dis isis lsdb

ISIS 不同区域间的访问

骨干区域如何访问非骨干区域：

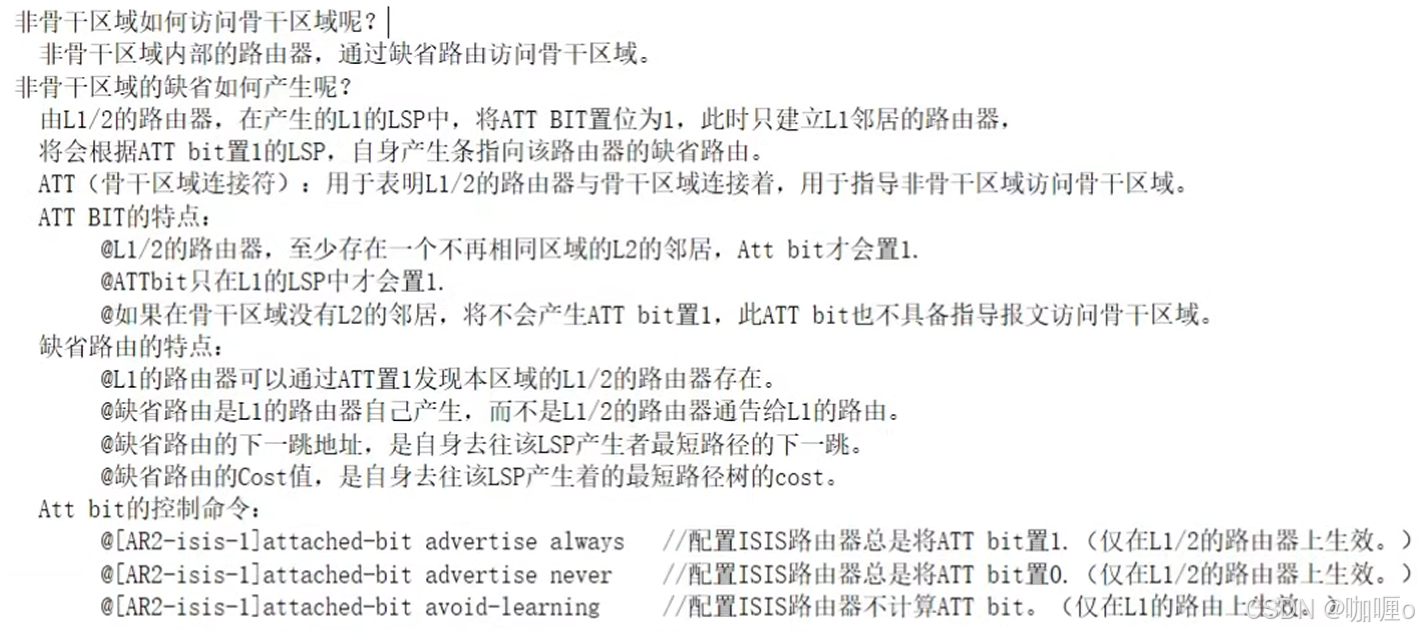

默认情况下，Level1-2 的路由器会将 Level1 的路由，以叶子的形式放入自身产生的 Level2 LSP 中

非骨干区域如何访问骨干区域：

非骨干区域内部的路由器，通过缺省路由访问骨干区域

ISIS 区域间防环机制：

1. Level1-2 的路由器忽略对 ATT bit 的计算
2. 无论任何 Cost 值，Level1 的路由总是优于 Level2 的路由
3. 无论任何 Cost 值，Level2 的路由总是优先于 Level1* 的路由

针对 OSPF 来说，区域间路由计算使用的是链路状态计算和距离矢量计算

针对 ISIS 来说，ISIS 的路由计算，是一个区域的链路状态计算

ISIS 基本配置：

1. 创建 ISIS 进程，进入 ISIS 进程

Huawei\] **isis** \[*process-id*

参数process-id用来指定一个IS-IS进程。如果不指定参数process-id，则系统默认的进程为1

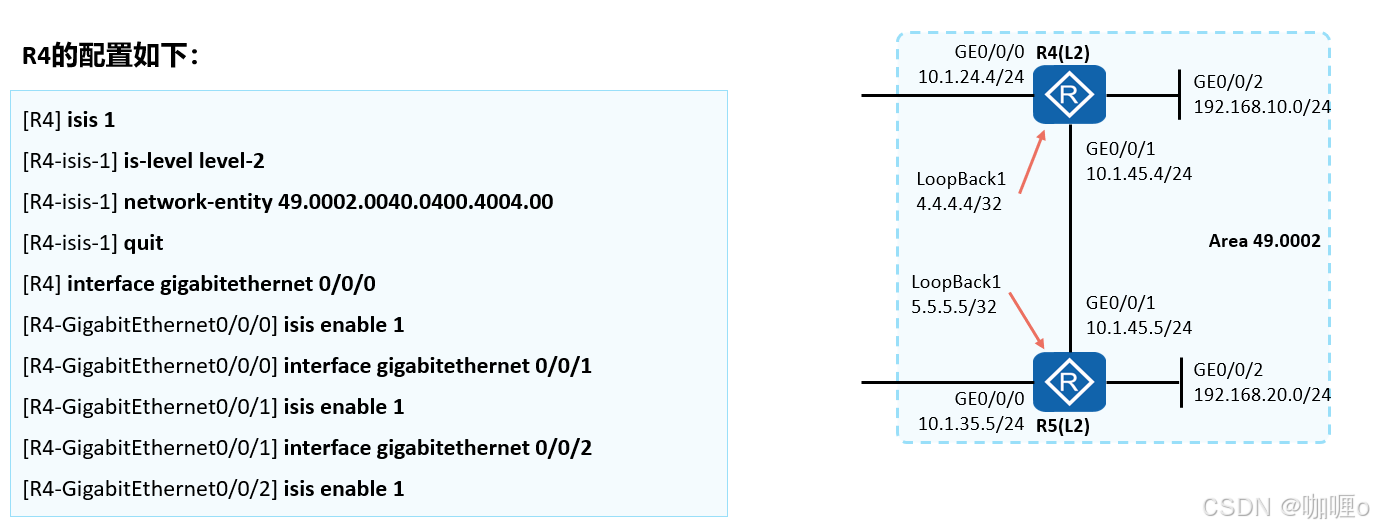

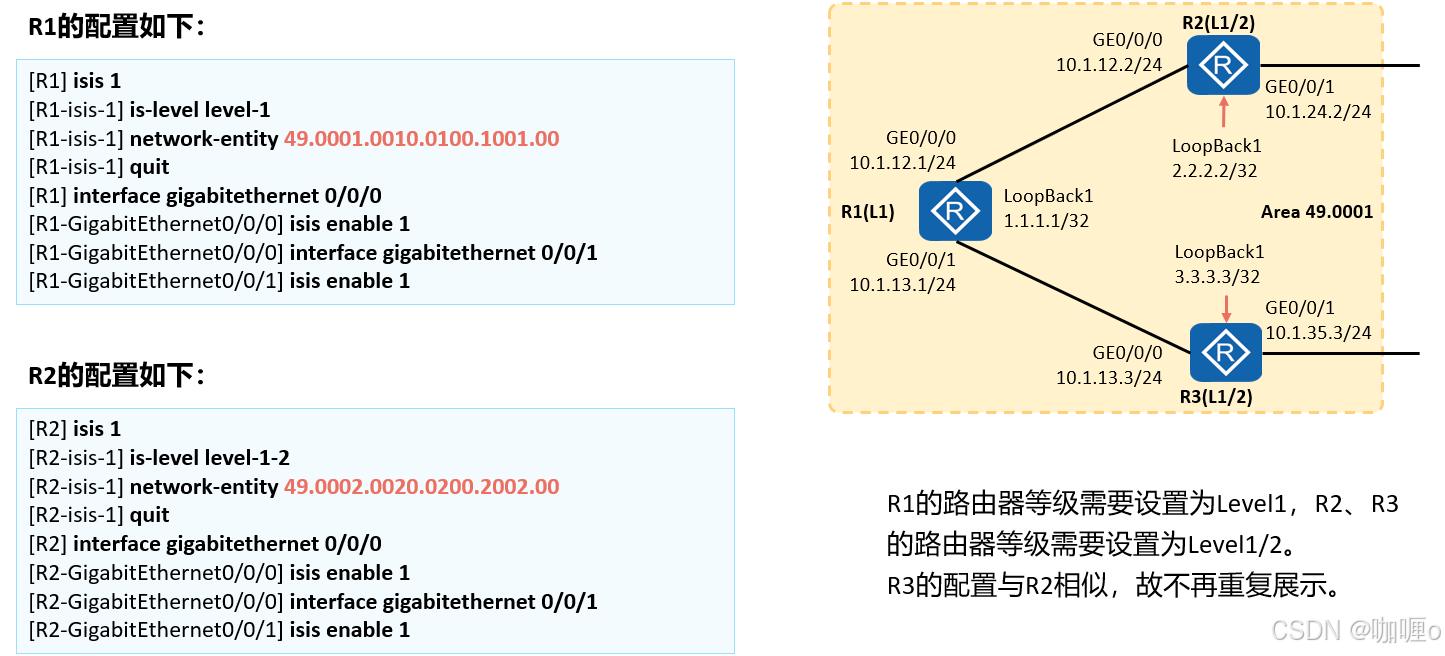

2. 配置网络实体名称（NET）

Huawei-isis-1\] **network-entity** *net*

配置 NET，通常情况下只配置一个 NET。一个IS-IS进程中区域地址最多可配置3个，所以NET最多也只能配3个。在配置多个NET时，必须保证它们的System ID都相同

3. 配置全局 Level 级别

Huawei-isis-1\] **is-level** {**level-1** \|**level-1-2** \|**level-2**}

缺省情况下，设备的Level级别为level-1-2

4. 进入接口视图

Huawei\]**interface** *interface-type interface-number*

参数interface-type为接口类型，参数interface-number为接口编号

5. 在接口上使能 ISIS 协议

Huawei-GigabitEthernet0/0/1\] **isis enable** \[ *process-id*

配置该命令后，IS-IS将通过该接口建立邻居、扩散LSP报文

6. 配置接口 Level 级别

Huawei-GigabitEthernet0/0/1\] **isis circuit-level** \[**level-1** \|**level-1-2** \|**level-2**

缺省情况下，接口的Level级别为level-1-2，除了特殊情况下，一般不修改

7. 设置接口的网络类型为 P2P

Huawei-GigabitEthernet0/0/1\]**isis circuit-type p2p**

缺省情况下，接口网络类型根据物理接口决定

8. 恢复接口的缺省网络类型

Huawei-GigabitEthernet0/0/1\] **undo isis circuit-type**

9. 修改接口的 DIS 优先级

Huawei-GigabitEthernet0/0/1\] **isis dis-priority** *priority* \[**level-1** \|**level-2**

缺省情况下，IS-IS接口DIS优先级为64，该命令用来指定挑选对应层次 DIS 时接口的优先级

配置案例

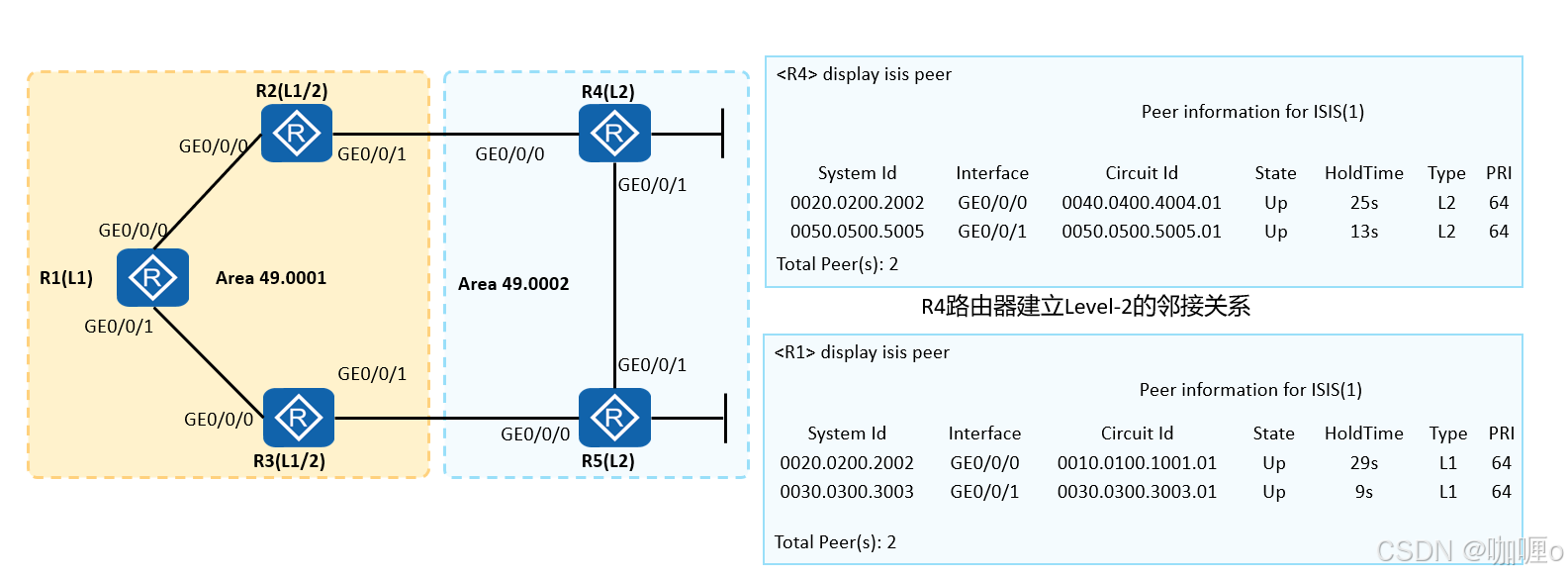

查看路由器的路由信息：dis isis route
