【计算机网络 | 数据链路层2：差错检测与纠正：奇偶校验、校验和、CRC 分别怎么工作？】

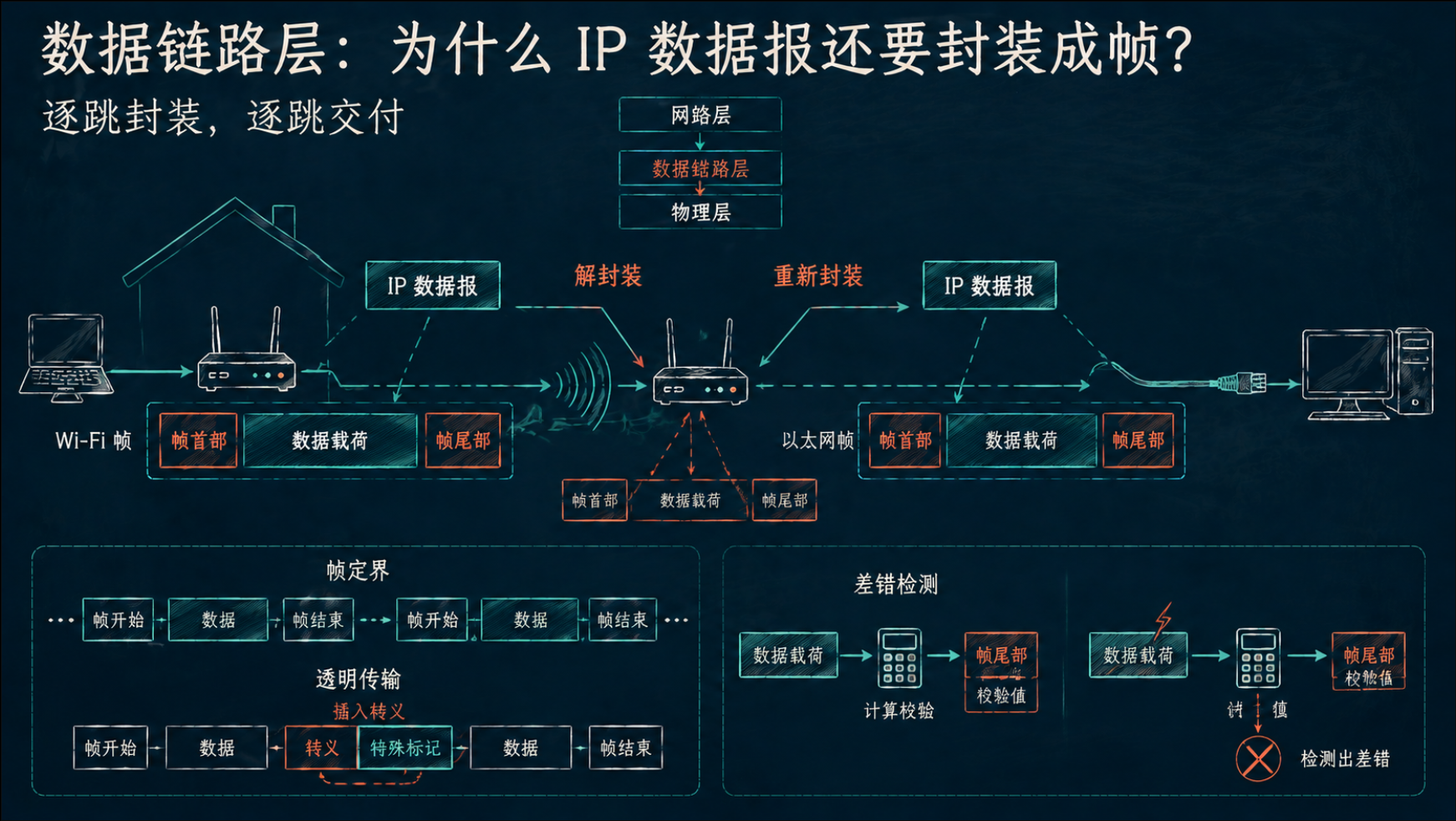

上一篇我们把 IP 数据报封装成了帧，并在帧尾部留下了差错检测字段。这样做的原因很现实：网线、光纤和无线链路都不是理想介质，信号会受到衰减、噪声和干扰，传输中的比特可能发生翻转。

如果一个比特从 0 变成 1，或从 1 变成 0，这类错误称为比特差错。数据链路层必须想办法发现它，必要时还要修复它或请求重传。

奇偶校验、校验和和 CRC 都会在原始数据之外加入冗余信息，但它们的检错能力、计算方式和使用场景差别很大。本文围绕这些方法建立一条主线：先区分检测和纠正，再理解各种校验码如何工作，最后说明发现错误之后网络通常怎样处理。

一、先分清：检错、纠错、ARQ 与 FEC

1. 检错不等于纠错

差错检测只能回答"数据是否可能出错"，不能直接指出是哪一位错了，更不能自行恢复正确数据。

差错纠正除了发现错误，还能定位可纠正范围内的错误位置，并恢复原始数据。它需要更有结构的冗余信息，因此通常占用更多带宽和计算资源。

检错：发现"这帧有问题"
纠错：发现"第几个位置有问题"，并把它改回来

• 简单差错检测技术 ：（仅限于比特差错）
  • 奇偶校验、循环冗余校验（CRC） 、二维奇偶校验、校验和
• 差错纠正技术：海明码 （属于一种FEC码）

2. ARQ：发现错误后请求重传

自动重传请求（Automatic Repeat reQuest，ARQ）是一种常见的差错控制机制。接收方利用 CRC、校验和等检错方法发现帧错误后，丢弃错误帧，并通过确认、否认确认、超时等机制让发送方重新发送。

ARQ 的特点是接收端不必自己修复错误，但需要等待重传。停止等待、回退 N 帧和选择重传都属于这一类思路，后续在可靠传输内容中还会遇到。

ARQ机制 主要依赖于 检错码 （如CRC、校验和）来工作。

3. FEC：提前加入可纠错冗余

前向纠错（Forward Error Correction，FEC）在发送前加入足够的冗余信息，使接收端即使不能请求或等待重传，也能在一定范围内恢复错误数据。

海明码是理解 FEC 的经典例子。它可以定位并纠正单比特错误；实际无线、卫星和实时媒体系统中，还会使用更复杂的纠错码。

FEC 不是"免费可靠性"。冗余越多，能纠正的错误通常越多，但有效载荷比例、编码复杂度和时延也会增加。实际系统常按场景在 FEC 与 ARQ 之间权衡，甚至两者结合使用。

FEC机制 主要依赖于 纠错码 （如海明码）来工作

二、校验码的共同思想：用冗余发现不一致

无论是奇偶校验、校验和还是 CRC，发送端都会从原始数据计算出额外的校验信息，与数据一起发送；接收端再使用同一规则计算或验证。

发送端：原始数据 -> 计算校验信息 -> 数据 + 校验信息
接收端：收到的数据 + 校验信息 -> 按相同规则验证 -> 接受或判错

校验信息本身不携带新的业务内容，却使接收端能够发现数据是否破坏了双方约定的数学关系。因此它也被称为冗余信息。

需要牢记：任何有限长度的检错码都可能存在特定错误模式未被发现。工程目标通常不是追求数学上的"绝对零漏检"，而是以合理开销把漏检概率降到足够低。

三、奇偶校验：最简单的一位检错码

1. 奇校验和偶校验怎样构造？

奇偶校验只添加一个校验位，使整个码字中 1 的个数满足约定的奇偶性。

• 偶校验 ：包括校验位在内，1 的总数为偶数；
• 奇校验 ：包括校验位在内，1 的总数为奇数。

例如，数据 1001101 中有 4 个 1：

• 使用偶校验时，校验位为 0，得到 10011010；
• 使用奇校验时，校验位为 1，得到 10011011。

接收端只需检查收到的全部位中 1 的个数是否仍满足约定即可。

2. 为什么异或适合做奇偶校验？

按位异或^，也可能用 ⊕ 表示，不同为1，其余都是0

1⊕1=0

0⊕0=0

1⊕0=0⊕1=1

a⊕0=a

a⊕1=～a（对a取反）

异或运算满足交换律 和结合律 ，具有自反性。

• 自反性 ：a⊕b⊕b=a 对于a，用同样的的运算因子做两次异或之后可以得到a本身，即异或运算的逆运算是自己。

由以上性质可以得出

• 连续多个0异或 结果一定是0
• 连续多个1异或，结果取决于1的个数：奇数个1 结果为1；偶数个1 结果为0

多个1和多个0异或 等同于 这多个1异或的结果（可以把1跟0分别都交换到一起，连续多个0是0）：

• 1⊕1⊕0⊕1⊕0⊕1⊕0⊕0⊕0⊕1⊕0⊕1⊕0⊕1=1⊕1⊕1⊕1⊕1⊕1⊕1=1

按位异或可以快速得到一串比特的奇偶性：

0 XOR 0 = 0      1 XOR 1 = 0
0 XOR 1 = 1      1 XOR 0 = 1

连续异或一串比特时，结果为 1 表示其中 1 的个数为奇数，结果为 0 表示其中 1 的个数为偶数。硬件可以用异或门高效实现，因此奇偶校验开销极低。

3. 奇偶校验具体操作

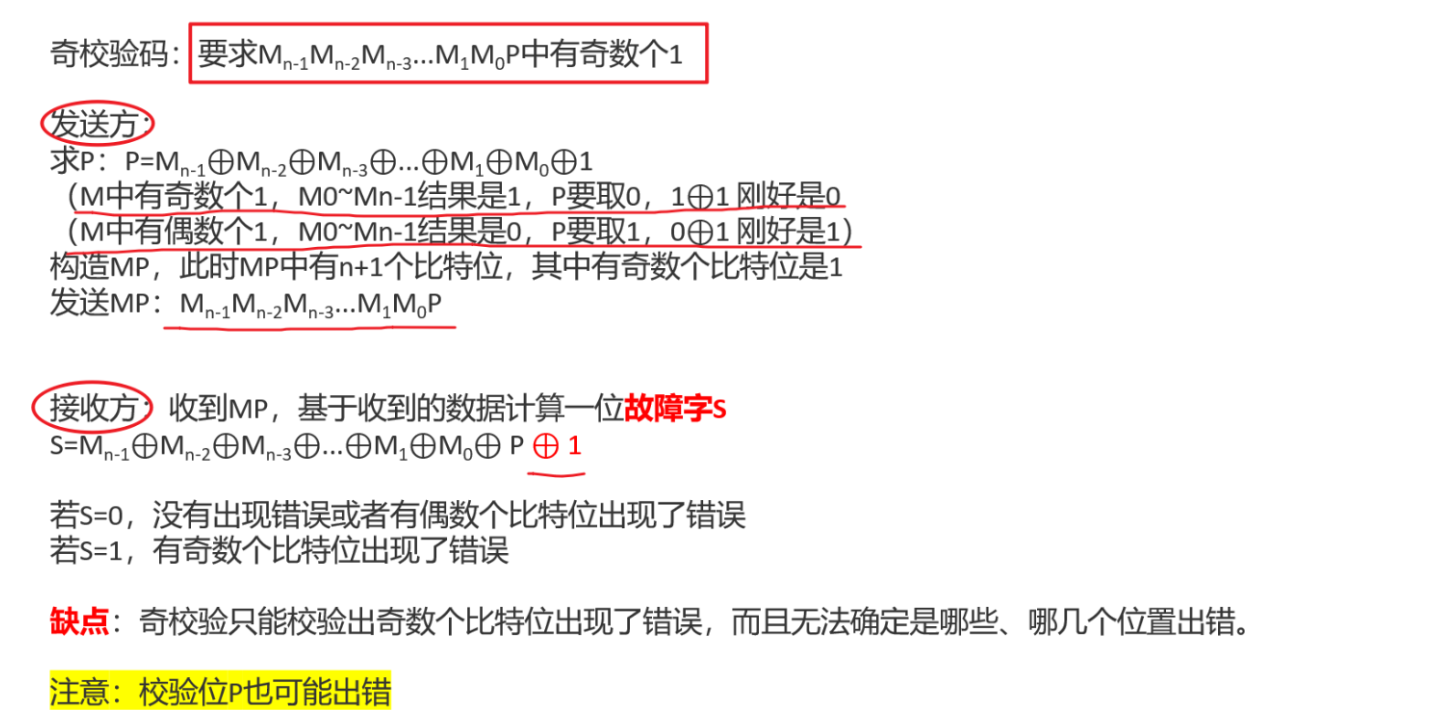

奇校验

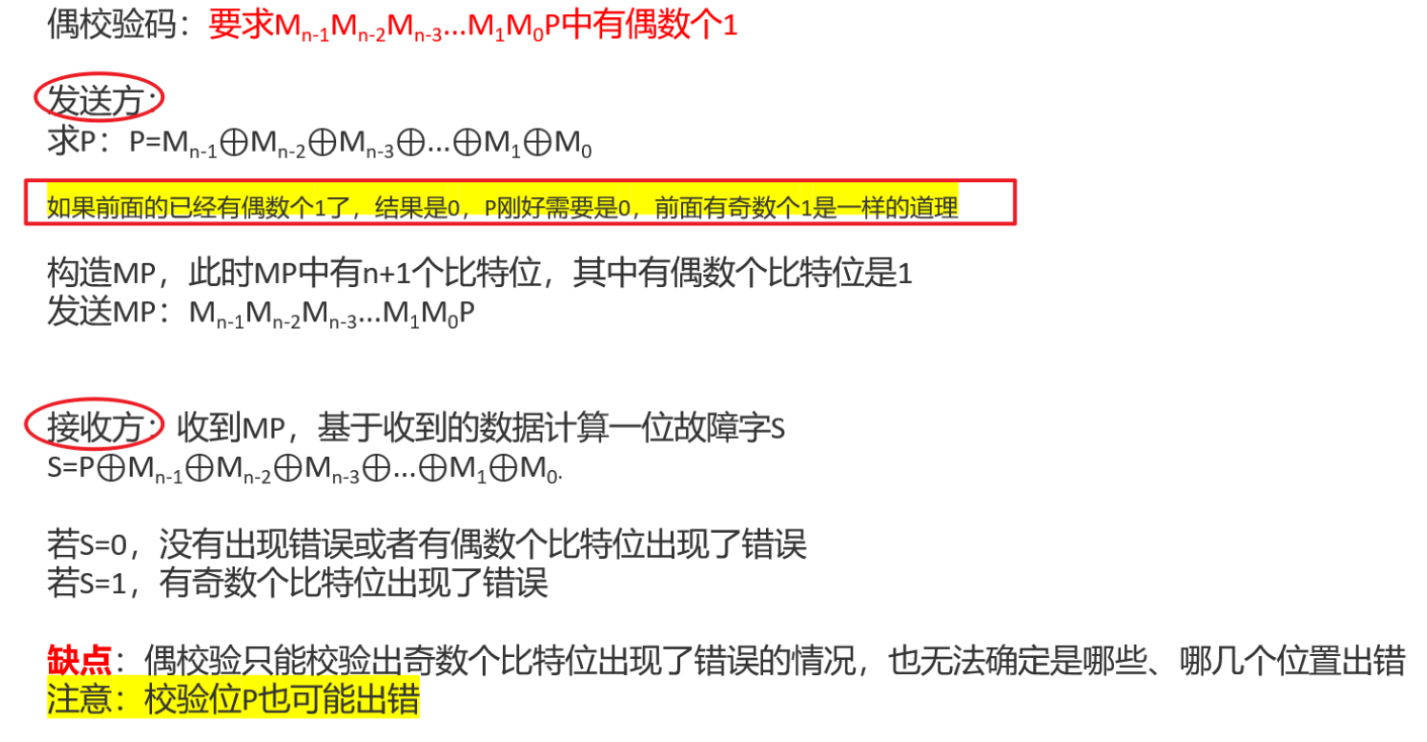

偶校验

4.局限性

局限性很明显，奇偶校验仅能检测奇数个比特错误，对偶数个错误"视而不见"。例如，若数据帧中两个比特同时翻转（如"1010"变为"0101"），偶校验仍会显示正确。这种"未检出差错"在突发错误场景下尤为危险。

为弥补这一缺陷，工程师在实践中常采用组合策略，比如跟CRC或者重传机制结合。

奇偶校验如同**"第一道防线"，在数据传输中快速筛查单比特错误**。尽管无法应对复杂场景，但其低成本、低延迟的特点使其在特定领域（如工业控制、低端物联网）持续发挥作用。随着技术发展，更复杂的校验方案（如CRC、FEC）逐渐取代它，但奇偶校验的简单逻辑仍为理解差错检测提供了直观的起点。

在现实网络中，比特错误往往以突发形式出现（如雷电干扰导致连续多个比特翻转），而非独立随机分布。比如雷电击中电缆时，可能引发数十个连续比特错误。为应对突发差错，实践中广泛采用更复杂的检测技术。

四、二维奇偶校验与海明码：从检测走向定位

1. 二维奇偶校验如何增强能力？

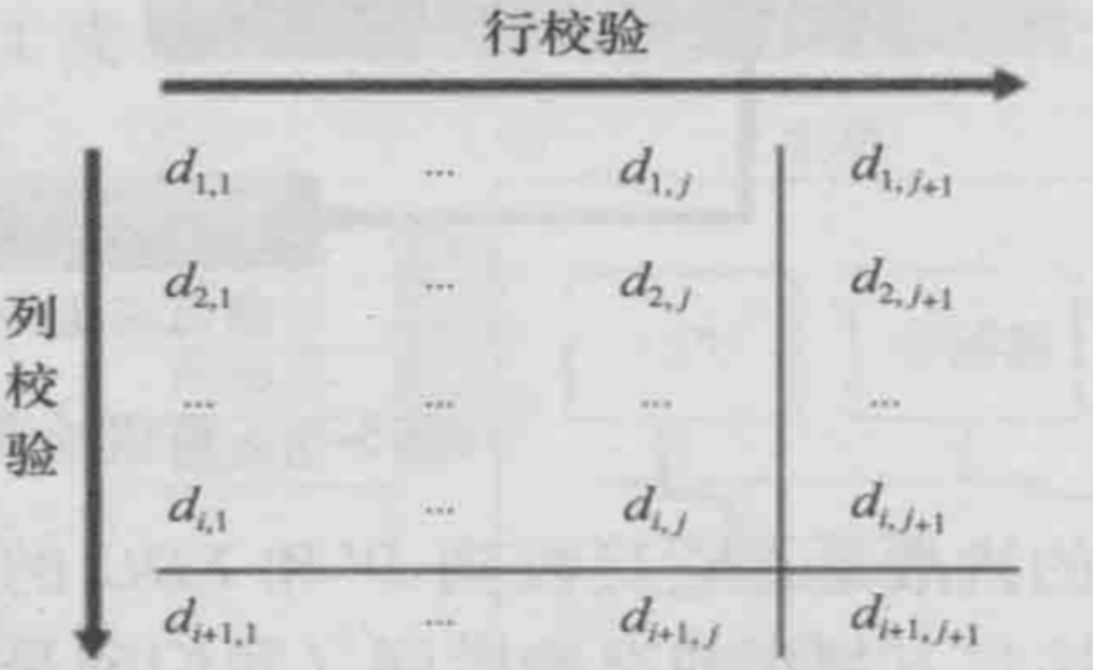

其核心思想是将数据比特组织成一个二维矩阵（i行j列），并对每行和每列分别计算奇偶校验位。

校验位有i+j+1位。+1是因为每行的校验数据在最后一列 对这一列也要算列校验位。

若只有一个比特出错，它所在的行和列都会校验失败，二者的交点就能定位错误位置并将其翻转回来。因此，二维奇偶校验可以纠正单比特差错。

对于两个比特错误，它通常能发现有问题，但无法唯一确定应修复哪两个位置；更多错误则可能存在无法检测的组合。

它展示了一个重要思想 ：增加冗余维度，可以从"发现错误"进一步走向"定位错误"。我们还是把这个归为检错码

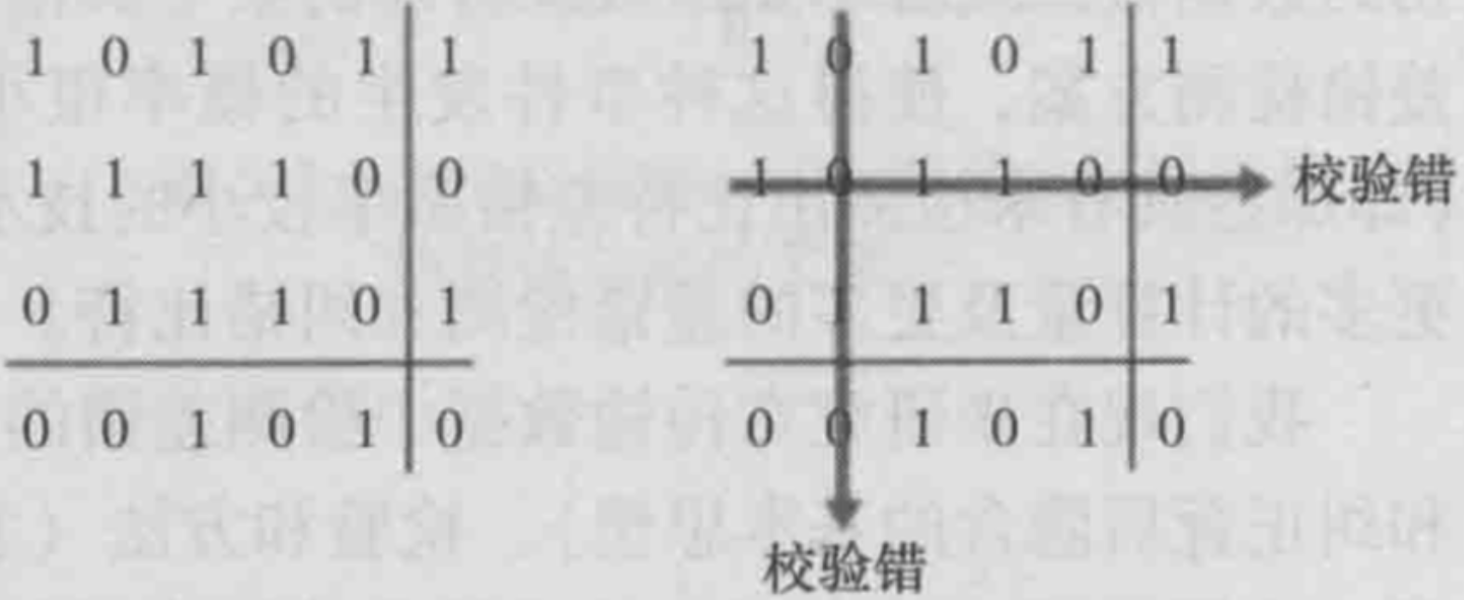

例子：如果保证只能有1个比特出现问题，那么就可以确定问题

一个比特位会分别被行校验和列校验 ，校验两次。因此如果一个比特位差错时，其所在的行校验和列校验的故障字S都==1，此时可定位到出错的比特，并且进行纠正，无需重传。

例子：检测但不能纠正分组中2个比特的差错

• 原因：出错的在不同的行不同的列，有多个交点无法确定

再多的就不一定能检测出来了。比如3比特 4比特。。。。

2. 海明码为什么能纠正单比特错误？

海明码把多个校验位放在特定位置，每个校验位负责检查一组数据位。接收端重新检查后得到的故障字，可以直接表示发生单比特错误的位置。

若信息位有 mmm 位，校验位有 rrr 位，为了表示"无错误"和所有可能的单比特错误位置，需要满足：

2r≥m+r+1 2^r \geq m + r + 1 2r≥m+r+1

标准海明码能够纠正 1 位错误，并能检测 2 位错误，但不能在不增加额外保护位的情况下同时可靠完成"纠正 1 位"和"检测所有 2 位错误"。

本篇不展开海明码的逐位编码过程，重点是建立概念：纠错码必须让不同错误位置 产生可区分的校验结果，才能定位并修复。

五、校验和：按固定字长累加后取反

1. 校验和的基本思路

校验和将数据切分成若干个固定长度的字，按照约定进行累加，再对结果取反或补码形成校验字段。接收端对收到的数据和校验字段再次做同样计算，检查结果是否符合约定。

网络协议中常见的是一补码校验和：把若干固定长度的字进行一补码加法，最后取反。IPv4 首部校验和、TCP/UDP 校验和都使用与这种思路相关的机制。

它可以用一个小例子理解：

数据字 1 + 数据字 2 + ... + 校验和
             ↓
接收端重新累加后，应得到约定的全 1 结果

2. 校验和的特点与局限

校验和比单一奇偶校验更能发现多种错误，计算也比 CRC 的多项式除法直观。但它本质上仍是较简单的代数关系，一些互相抵消的错误模式可能逃过检测。

因此，校验和常用于 IP、TCP、UDP 等协议的端到端或首部完整性检查；在以太网这类链路层帧的强检错场景中，CRC 更常见。

六、CRC：用模 2 除法构造高强度检错码

1. CRC 的核心目标

循环冗余校验 （Cyclic Redundancy Check，CRC）把数据比特串视为二进制多项式，并使用收发双方预先约定的生成多项式进行模 2 除法。

发送端生成一段冗余码，常称帧检验序列 （Frame Check Sequence，FCS），附在数据尾部。

这个冗余码被构造为：完整发送帧能够被生成多项式整除。

接收端用同一个生成多项式去除整个收到的帧：

• 余数为 0：认为帧未检测到错误；
• 余数非 0：判定帧出现错误并按协议处理。

循环冗余校验CRC的基本思想如下：

• 收发双方约定好一个生成多项式G(x)。要求G(x)中一定要含有x0（也就是1）

  怎么约定？ -> 两个电脑通过同一个算法得出同样的G(x)，而不是互相发送

• 发送方基于待发送的数据和生成多项式 G(x)，通过模2除法计算出差错检测码，即冗余码(帧检验序列FCS)，将冗余码添加到待发送数据的后面一起传输。

• 接收方收到数据和冗余码后，通过生成多项式G(x)来计算收到的数据和冗余码是否产生了误码。

2. 模 2 运算是什么？

模2算术是循环冗余检测（CRC）的数学基石，其核心特性 是加法不进位 、减法不借位，因此它们都等价于异或运算：

• 在模2加法中，不进位（即1+1=0，而非10）。
• 在模2减法中 ，不借位（即0-1=1），结果与加法相同。
• 在模2运算中，二进制加法与减法完全等价于异或操作（相同就是0，不同就是1）。
• 模2除法：除法过程中，相减时不借位。
• 乘2^i次方，相当于补充i个0（二进制）

模 2 除法的过程与普通长除法形式相似，但每一步"相减"实际执行的是异或。这个性质使 CRC 可以用移位寄存器和异或门高速实现，十分适合网卡等硬件在线处理。

3. 发送端怎样生成 FCS？

设生成多项式最高次数为 rrr，其对应的二进制位串长度为 r+1r+1r+1。发送端的步骤是：

1. 在原始数据 DDD 后补 rrr 个 0，为 FCS 预留位置；
2. 用生成多项式对应的位串对补零后的数据做模 2 除法；
3. 得到不超过 rrr 位的余数 RRR；
4. 将 RRR 放到原来补零的位置，形成最终发送帧。

用多项式形式表示：

D⋅2r=Q⋅G+R D \cdot 2^r = Q \cdot G + R D⋅2r=Q⋅G+R

在模 2 运算中，加法和减法等价，因此发送的完整比特串为：

D⋅2r+R=Q⋅G D \cdot 2^r + R = Q \cdot G D⋅2r+R=Q⋅G

它是 GGG 的整数倍，所以接收端在数据未被破坏时用 GGG 去除，余数必为 0。

4.具体例子

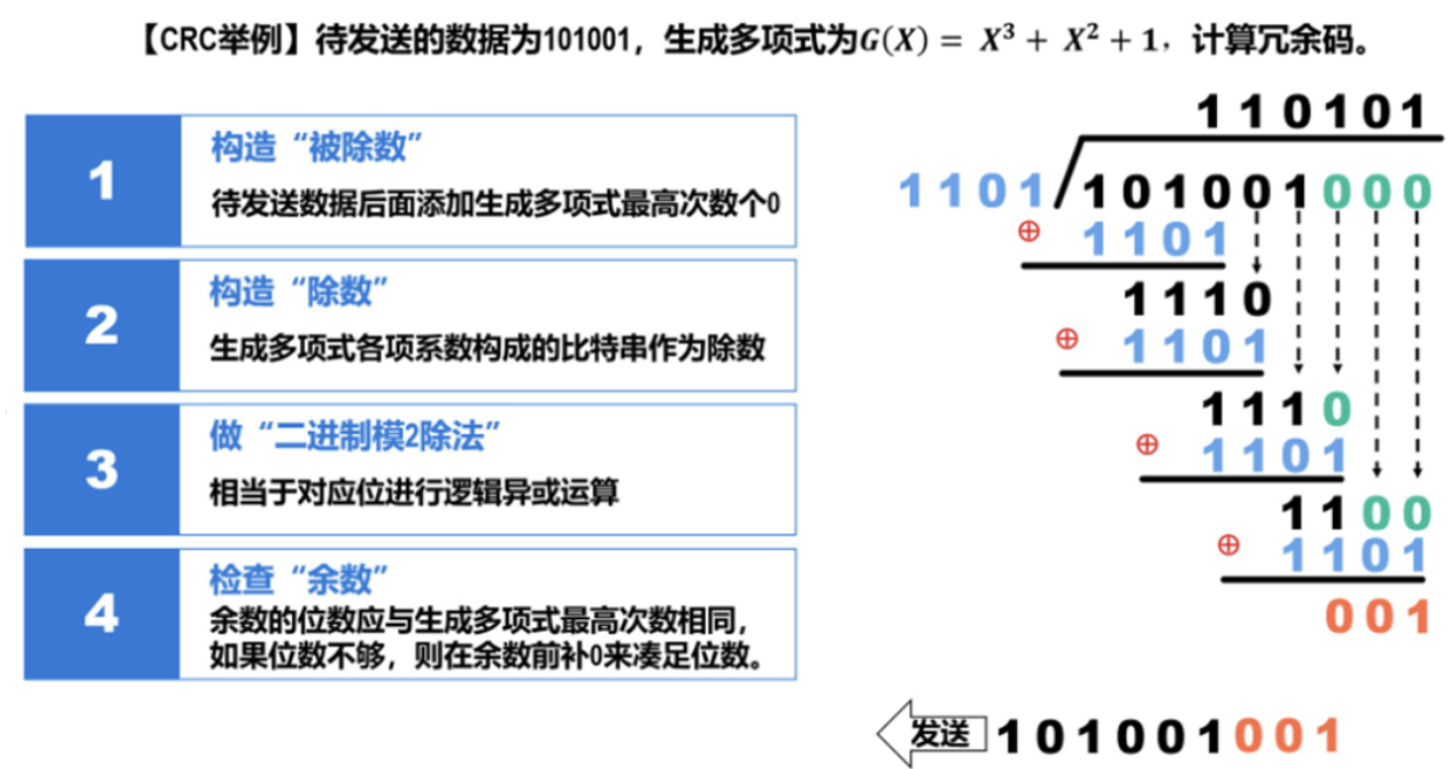

发送方

具体步骤如下：

（1）将待发送的数据作为被除数的一部分，后面添加生成多项式G(x)最高次个0以构成被除数。

（2） 生成多项式G（X）各项系数构成的比特串作为除数。

（3）进行二进制模2除法，得到商和余数。余数就是所计算出的冗余码。冗余码的长度应与生成多项式G(x)最高次数相同。

（4） 将冗余码添加到待发送数据的后面一起发送。

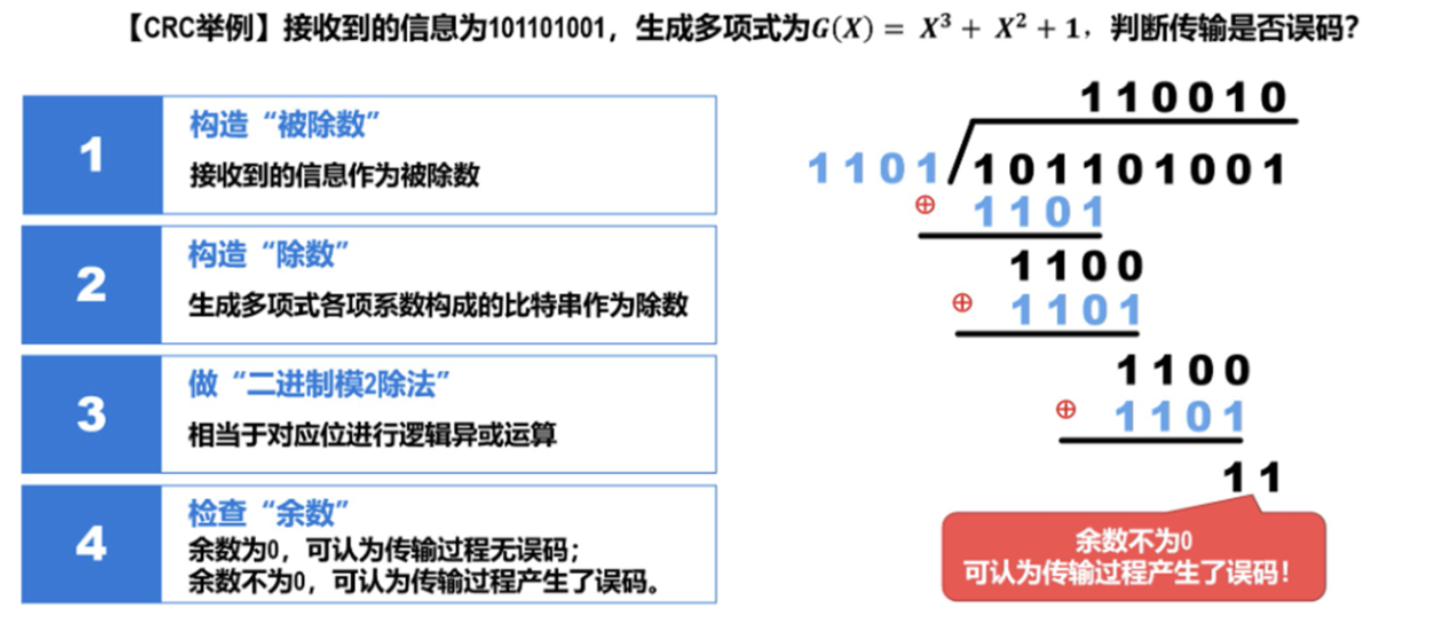

接收方

具体步骤如下：

（1） 将收到的数据和冗余码作被除数。

（2） 生成多项式G(x)各项系数构成的比特串作为除数。

（3）进行二进制模2除法，得到商和余数。

（4）如果余数为0，就可判定数据和冗余码中未出现误码。如果余数不为0，则可判定数据或冗余码中出现了误码。

5. CRC 能检测什么错误？

CRC 的检错能力取决于生成多项式。合理选择生成多项式后，CRC 对单比特错误、许多多比特错误和突发错误都有很强的检测能力。

若生成多项式的最高次数为 rrr，CRC 能保证检测长度不超过 rrr 的所有突发错误；对于更长的突发错误，漏检概率也会随着 rrr 增大而迅速降低。以太网使用的 CRC-32 就是典型例子。

因此，CRC 的实际意义不是"证明绝对没有错误"，而是以很低的成本把未检测到错误的概率降到极低。接收端通过 CRC 后接受的帧，可以以非常高的概率认为在链路上传输正确。

6. CRC 通常怎样处理错误？

在常见数据链路层用法中，CRC 的主要职责是检错而不是直接纠错。帧校验失败时，接收端通常丢弃该帧；是否重传取决于具体链路协议或更高层的可靠传输机制。

有些编码理论或特定系统可以利用综合信息尝试定位部分错误，但这不是以太网 FCS/CRC 的通常工作方式。将"CRC 检错"直接理解成"CRC 自动纠正错误"会混淆检错码与纠错码的职责。

七、奇偶校验、校验和与 CRC 怎么选？

方法	冗余信息	基本运算	检错能力	常见使用位置
奇偶校验	1 位	异或/统计 1 的个数	能发现奇数个比特错误，漏掉偶数个错误	简单设备、基础教学场景
二维奇偶校验	多行列校验位	行列奇偶校验	可纠正单比特错误；可发现部分多比特错误	纠错思想的基础示例
校验和	固定长度校验字段	一补码加法等	比奇偶校验强，但存在抵消型漏检模式	IP、TCP、UDP 的完整性检查
CRC	与生成多项式相关的 FCS	模 2 除法/异或	对常见和突发错误检出能力很强	以太网及多种链路层协议

没有一种方法在所有场景中都"最好"。高速有线链路通常偏好硬件易实现、检错强的 CRC；无线和高时延链路更可能加入 FEC，减少等待重传的代价；端到端协议则会保留校验和、确认和重传等多层保护。

八、结合真实网络理解：错误发生后谁来负责？

假设笔记本通过 Wi-Fi 上传文件：

1. 无线信号受干扰，一个 Wi-Fi 帧中的比特发生翻转；
2. 接收端依据帧校验发现错误，丢弃该帧；
3. Wi-Fi 链路层可通过确认和重传机制请求或触发重传；
4. 如果某个错误侥幸绕过了链路层检错，TCP 等端到端协议仍会通过校验和、序列号和确认机制提供进一步保护。

这体现了网络可靠性的分层设计：链路层在发生错误的附近尽快发现和处理问题，上层协议再从端到端角度兜底。不同层的保护机制并非重复浪费，而是应对不同范围、不同类型的失败。

九、常见误区

1. 校验通过就绝对说明没有差错

不严谨。校验通过表示未检测到错误。校验码越复杂、冗余越充分，漏检概率通常越低，但有限校验字段仍可能存在特定漏检模式。

2. 奇偶校验能检测所有双比特错误

不能。两个比特翻转后，整体奇偶性不变，单一奇偶校验可能漏检。

3. CRC 和校验和只是名字不同

不是。校验和主要利用字级累加关系，CRC 利用生成多项式和模 2 除法构造可整除关系；它们的错误检测特性与典型使用位置不同。

4. CRC 校验失败时一定由链路层重传

不一定。以太网等场景常直接丢弃错误帧，重传可能由 TCP 等更高层完成；无线链路则常在链路层实现局部重传。具体责任由协议设计决定。

5. 能纠正 1 位错误就能同时纠正和检测任意 2 位错误

不一定。标准海明码可以纠正单比特错误，也可以检测双比特错误，但若要可靠地区分单比特与双比特错误并安全纠正，通常需要额外的整体奇偶校验位等扩展设计。

十、总结

差错控制的核心不是消灭噪声，而是在错误不可避免的情况下，用冗余信息发现、定位或恢复错误。奇偶校验用 1 个校验位提供最低成本的奇偶性检查；校验和用字级累加提供较轻量的完整性验证；CRC 用模 2 除法提供强大的链路层检错能力；海明码和其他 FEC 则进一步让接收端能够纠正一定范围内的错误。

理解它们时，可以抓住两条边界：检错只告诉我们"可能错了"，纠错才能直接恢复数据；CRC 在常见链路层帧中主要用于检错，发现错误后通常依赖丢弃与重传，而不是自行修复。

当帧可以可靠地判断是否损坏后，下一步就要认识链路层的本地身份标识：MAC 地址。它和 IP 地址分别解决什么问题，又为什么两者缺一不可？
