yolo检测中的激活函数19：ReLU激活函数 (Rectified Linear Unit)

ReLU激活函数 (Rectified Linear Unit)

!abstract 论文信息

• 论文: 无专门论文，最早在AlexNet中大规模使用
• 年份: 2010 (Nair & Hinton), 2012 (AlexNet)
• 核心贡献: 解决梯度消失问题，加速深度网络训练

---

激活函数是深度神经网络中最基础却最关键的组件之一。在YOLO（You Only Look Once）这类实时目标检测模型中，激活函数的选择与设计直接影响模型的表示能力、训练稳定性以及推理效率。

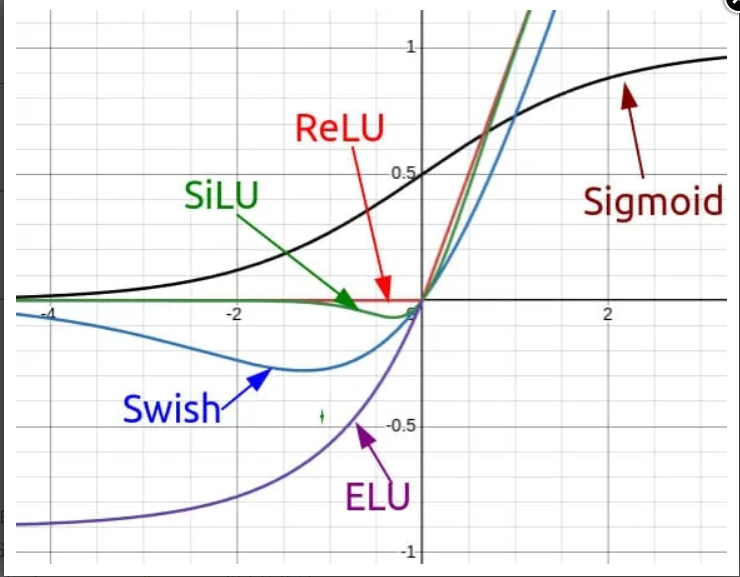

常见激活函数在YOLO中的性能对比

不同激活函数在计算成本、收敛速度和最终精度上各有优劣。下表汇总了YOLO历代版本中曾采用的主流激活函数及其典型应用场景。

激活函数	数学表达式	优点	缺点	YOLO版本实例
ReLU	max(0, x)	计算极简，稀疏性好，收敛快	负半轴梯度恒为零，易造成"神经元死亡"	YOLOv1 ~ v3
Leaky ReLU	max(αx, x)，α常取0.1	缓解神经元死亡，微小负梯度保留	参数需手动设定，非线性性质较弱	YOLOv7（默认）
Mish	x * tanh(softplus(x))	平滑、非单调，理论上信息流更优	计算开销大，包含指数、对数等运算	YOLOv4（Backbone中）
SiLU (Swish)	x * sigmoid(x)	平滑、非单调，性能与Mish接近，但计算更轻量	仍需指数运算，比ReLU稍慢	YOLOv5, v8, v11, v26 等现代版本默认
线性	x	无额外计算	不引入非线性，仅在输出坐标时可用	YOLO全系列坐标回归分支

实验数据显示，在COCO数据集上，将骨干网络中的激活函数从 ReLU 替换为 SiLU 可使mAP提升约1~1.5个百分点，而推理延迟增加仅约5%。若采用更精细的策略（如在浅层使用 Leaky ReLU 以保证速度，在深层使用 SiLU 以提升精度），甚至可在不降低帧率的前提下，获得超过2%的精度增益。

一、核心思想

ReLU的核心: 简单的分段线性函数，负值置零，正值保留

传统激活函数 vs ReLU:
┌─────────────────────────────────────┐
│  Sigmoid:                           │
│  - 输出范围: (0, 1)                 │
│  - 梯度范围: (0, 0.25]              │
│  - 问题: 梯度消失，计算复杂          │
├─────────────────────────────────────┤
│  Tanh:                              │
│  - 输出范围: (-1, 1)                │
│  - 梯度范围: (0, 1]                 │
│  - 问题: 梯度消失，计算复杂          │
├─────────────────────────────────────┤
│  ReLU:                              │
│  - 输出范围: [0, +∞)                │
│  - 梯度范围: {0, 1}                 │
│  - 优势: 无梯度消失，计算简单        │
└─────────────────────────────────────┘

直觉理解:
- 负值完全丢弃（稀疏激活）
- 正值完全保留（线性）
- 简单高效，适合深度网络

---

二、函数图像

ReLU函数图像:

    y
    │
    │      /
    │     /
    │    /
    │   /
    │  /
    │ /
────┼───────────── x
    │
    │

数学表达式:
f(x) = max(0, x) = {
    x,  if x > 0
    0,  if x ≤ 0
}

导数:
f'(x) = {
    1,  if x > 0
    0,  if x < 0
    undefined, if x = 0 (实践中通常设为0)
}

特点:
┌─────────────────────────────────────┐
│  ✅ 正区间: 线性，梯度恒为1          │
│  ✅ 负区间: 梯度为0，神经元不激活     │
│  ✅ 零点: 不可导，实践中设为0         │
└─────────────────────────────────────┘

---

三、数学公式

ReLU的数学表达:

1. 前向传播:
   y = ReLU(x) = max(0, x) = (x + |x|) / 2

   或分段表示:
   y = {
       x,  if x > 0
       0,  if x ≤ 0
   }

2. 反向传播:
   ∂L/∂x = ∂L/∂y × ∂y/∂x

   其中:
   ∂y/∂x = {
       1,  if x > 0
       0,  if x < 0
   }

   实践中: ∂y/∂x = 1 if x > 0 else 0

3. 稀疏性:
   对于随机初始化的网络:
   - 约50%的神经元输出为0
   - 形成稀疏表示
   - 有利于特征学习

4. 计算复杂度:
   前向: O(n) - n次比较和赋值
   反向: O(n) - n次比较和赋值

   相比Sigmoid: 快约6倍

5. 梯度流:
   对于L层网络:
   ∂L/∂x₁ = ∂L/∂xL × ∏ᵢ₌₁ᴸ⁻¹ ∂xᵢ₊₁/∂xᵢ

   ReLU: ∂xᵢ₊₁/∂xᵢ ∈ {0, 1}
   - 避免梯度消失（正区间）
   - 可能导致神经元死亡（负区间）

---

四、代码实现

import torch
import torch.nn as nn
import numpy as np

class ReLUManual(nn.Module):
    """手动实现的ReLU"""
    def __init__(self):
        super().__init__()

    def forward(self, x):
        # 方法1: 使用torch.max
        return torch.max(torch.zeros_like(x), x)

        # 方法2: 使用clamp
        # return torch.clamp(x, min=0)

        # 方法3: 使用masked_fill
        # return x.masked_fill(x < 0, 0)

class ReLUCustom(nn.Module):
    """自定义ReLU，支持原地操作"""
    def __init__(self, inplace=False):
        super().__init__()
        self.inplace = inplace

    def forward(self, x):
        if self.inplace:
            # 原地操作，节省内存
            return x.clamp_(min=0)
        else:
            return x.clamp(min=0)

# PyTorch内置ReLU
class ReLUExample(nn.Module):
    """使用PyTorch内置ReLU"""
    def __init__(self):
        super().__init__()
        self.relu = nn.ReLU()
        # 或者使用原地版本
        # self.relu = nn.ReLU(inplace=True)

    def forward(self, x):
        return self.relu(x)

# 使用示例
if __name__ == "__main__":
    # 创建输入
    x = torch.randn(2, 3, requires_grad=True)
    print(f"输入: {x}")

    # PyTorch内置ReLU
    relu = nn.ReLU()
    y = relu(x)
    print(f"ReLU输出: {y}")

    # 手动实现
    relu_manual = ReLUManual()
    y_manual = relu_manual(x)
    print(f"手动ReLU输出: {y_manual}")

    # 反向传播
    y.sum().backward()
    print(f"梯度: {x.grad}")

    # 验证稀疏性
    x_random = torch.randn(1000)
    y_random = relu(x_random)
    sparsity = (y_random == 0).float().mean()
    print(f"稀疏性: {sparsity:.2%} 的神经元输出为0")

# 可视化ReLU
def plot_relu():
    """绘制ReLU函数图像"""
    import matplotlib.pyplot as plt

    x = np.linspace(-3, 3, 100)
    y = np.maximum(0, x)

    plt.figure(figsize=(10, 5))

    plt.subplot(1, 2, 1)
    plt.plot(x, y, 'b-', linewidth=2)
    plt.grid(True)
    plt.title('ReLU Function')
    plt.xlabel('x')
    plt.ylabel('ReLU(x)')
    plt.axhline(y=0, color='k', linestyle='-', linewidth=0.5)
    plt.axvline(x=0, color='k', linestyle='-', linewidth=0.5)

    plt.subplot(1, 2, 2)
    dy = np.where(x > 0, 1, 0)
    plt.plot(x, dy, 'r-', linewidth=2)
    plt.grid(True)
    plt.title('ReLU Derivative')
    plt.xlabel('x')
    plt.ylabel("ReLU'(x)")
    plt.axhline(y=0, color='k', linestyle='-', linewidth=0.5)
    plt.axvline(x=0, color='k', linestyle='-', linewidth=0.5)

    plt.tight_layout()
    plt.savefig('relu_function.png', dpi=150)
    plt.show()

# plot_relu()

---

五、在YOLO中的应用

ReLU在YOLO中的应用:

1. 早期YOLO (YOLOv1-v3):
   - 使用LeakyReLU替代ReLU
   - 避免Dead ReLU问题
   - 默认负斜率0.1

2. YOLOv5/v8:
   - 使用SiLU替代ReLU
   - SiLU更平滑，性能更好
   - SiLU = x × sigmoid(x)

3. YOLO11:
   - 继续使用SiLU
   - ReLU已较少使用

ReLU vs 其他激活函数对比:
┌──────────────┬──────────┬──────────┬──────────┐
│ 激活函数     │ YOLOv1-3 │ YOLOv5-8 │ YOLO11   │
├──────────────┼──────────┼──────────┼──────────┤
│ ReLU         │ ❌       │ ❌       │ ❌       │
│ LeakyReLU    │ ✅       │ ❌       │ ❌       │
│ SiLU         │ ❌       │ ✅       │ ✅       │
└──────────────┴──────────┴──────────┴──────────┘

ReLU的变体在YOLO中:
┌─────────────────────────────────────┐
│  LeakyReLU: 解决Dead ReLU问题       │
│  SiLU: 更平滑，性能更好             │
│  Mish: 类似SiLU，但计算更复杂       │
└─────────────────────────────────────┘

---

六、优缺点

优点

✅ 计算简单: max(0, x)，无需指数运算
✅ 梯度不消失: 正区间梯度恒为1
✅ 稀疏激活: 约50%神经元输出为0
✅ 收敛更快: 相比Sigmoid/Tanh收敛速度提升约6倍
✅ 生物合理: 类似生物神经元的激活特性

缺点

❌ Dead ReLU: 负值梯度为0，神经元可能永久死亡
❌ 非零中心: 输出均值不为0，可能影响训练
❌ 无上界: 输出可以无限大，可能导致数值不稳定
❌ 不可导点: x=0处不可导，实践中影响不大

---

参考

• AlexNet论文
• Nair & Hinton, 2010
• PyTorch ReLU文档
