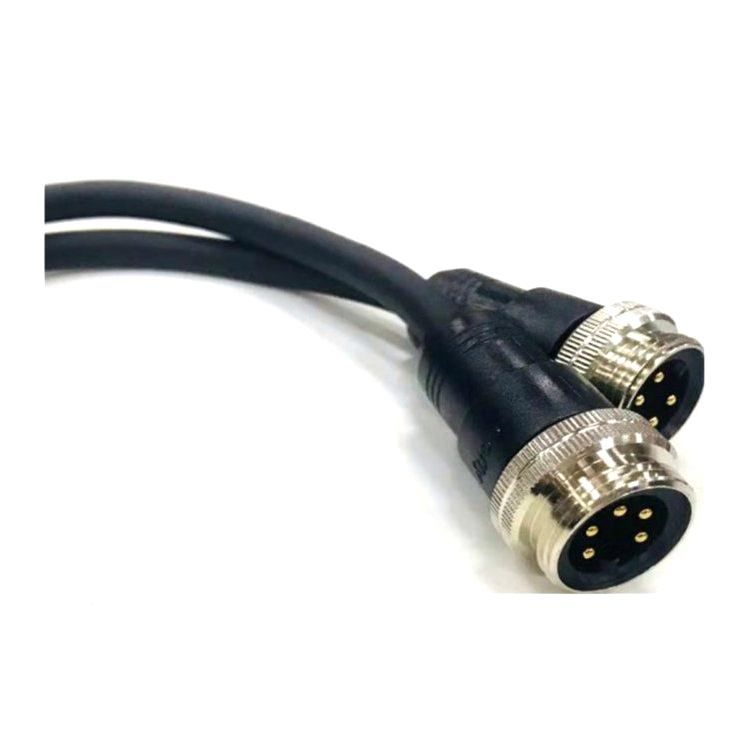

在工业自动化、移动机械及新能源装备领域，7/8-16UNF系列连接器 （俗称"7/8连接器"）是大电流电源传输与信号混合连接的标准化圆形接口。尽管"7/8-16UNF"源于美制统一螺纹标准（UNF），但因其优异的电气性能和机械强度，被欧盟及全球工业广泛采纳，常被称为"欧标大电流连接器"。本文从技术参数、结构特点及行业应用角度进行解析。
一、螺纹规格与标准溯源
-
7/8英寸：公称直径约22.225mm，属于中型圆形连接器，介于M12（12mm）与M23（23mm）之间；
-
16UNF ：每英寸牙数16的统一细牙螺纹（UNF），升角小、自锁性好，抗振性能优于粗牙螺纹。
该接口遵循IEC 61076-2-101 衍生标准，并兼容EN 61984 （连接器安全要求）和UL 2238 （工业控制连接器）。其设计定位是：在振动、油污、潮湿环境中，为伺服电机、电池组、现场电源分配提供20-30A大电流的可靠连接。
二、核心参数与技术特征

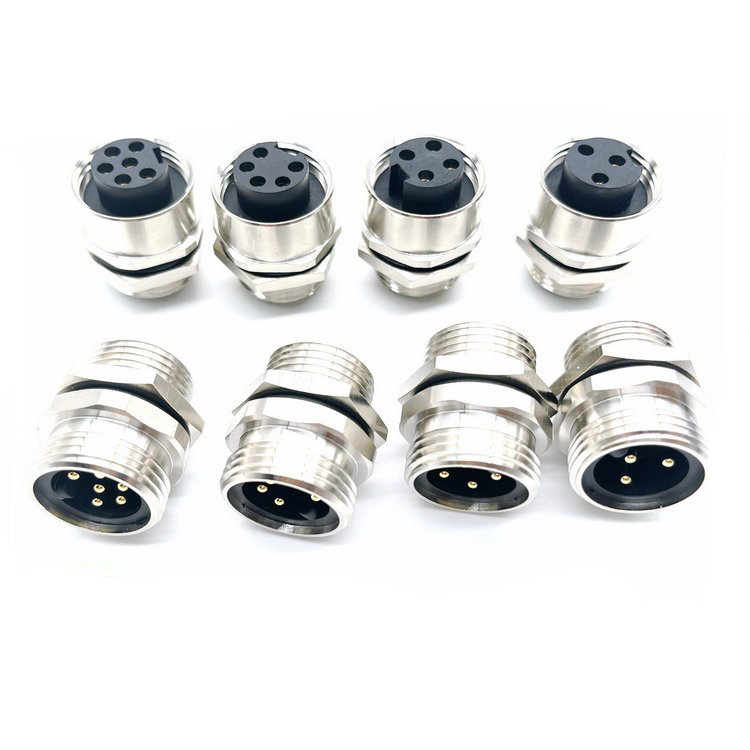

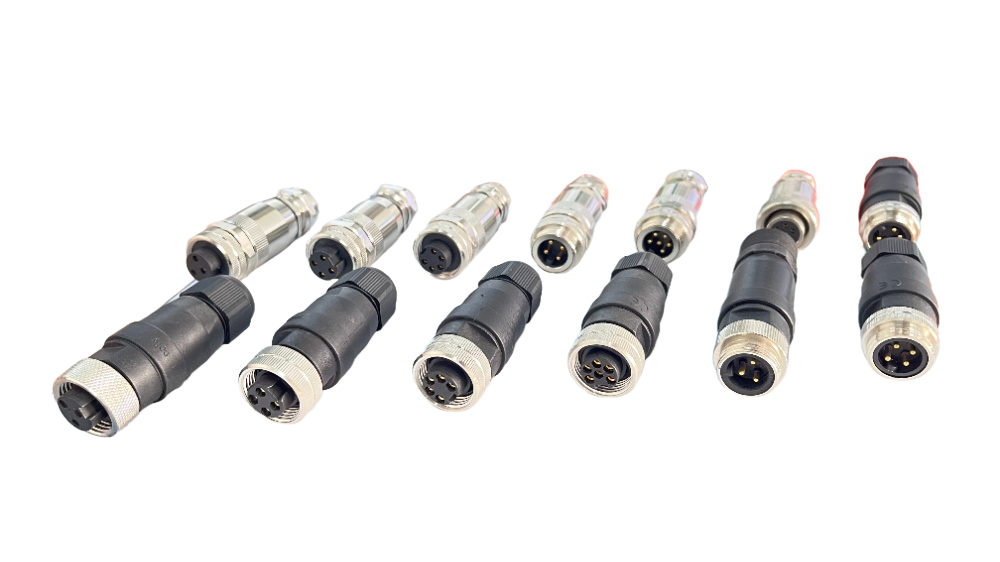

| 参数维度 | 典型规格 | 技术说明 |
|---|---|---|
| 芯数 | 2芯、3芯、4芯、5芯、6芯、8芯 | 2/3芯用于纯电源；4/5芯用于电源+信号；8芯用于复杂控制 |
| 额定电压 | 300V / 600V / 1000V AC | 适配24V-690V系统 |
| 额定电流 | 20A-30A（单芯） | #12或#10接触件，线径2.5-6.0mm² |
| 接触电阻 | ≤5mΩ | 保障大电流传输低发热 |
| 绝缘电阻 | ≥1000MΩ | 芯间及芯壳间 |
| 防护等级 | IP67 / IP68（插合状态） | 防尘、短时浸水，可选IP69K耐冲洗 |
| 工作温度 | -40℃至+105℃ | 宽温设计，适应户外与工业环境 |
| 外壳材质 | 镀镍黄铜 / 不锈钢 | 不锈钢用于沿海或腐蚀环境 |
| 锁紧方式 | 螺纹锁紧（7/8-16UNF） | 配合防松垫圈，抗振防脱 |
| 端接方式 | 焊接、压接、螺丝压接、PCB直插 | 灵活适配现场或批量生产 |
三、关键结构设计
-
大电流接触件：采用高导电铜合金（镀银或镀金），接触件规格#12（针径2.4mm）或#10（针径3.6mm），载流能力20-30A，接触压力稳定，长期使用温升≤30℃。
-
全金属屏蔽：金属外壳与线缆屏蔽层360°连接，插合后与设备壳体导通，有效抑制变频器、电机等设备产生的电磁干扰，保障信号完整性。
-
环境密封：插合面配备氟橡胶（FKM）或硅橡胶密封圈，尾部格兰头或注塑结构实现IP67/IP68防护，耐受油污、雨水及冲洗。
-
防误插编码：部分型号采用键位防呆设计，防止不同功能的插头互插，避免电源短路或信号错接。
四、行业应用案例
1. 伺服电机电源连接
某数控机床主轴伺服电机（2.2kW，380V）采用4芯7/8-16UNF连接器（L1/L2/L3/PE）。连接器额定电压600V，载流25A，细牙螺纹在持续振动下保持锁紧，IP67防护耐受切削液喷淋。较传统端子排，换线效率提升70%。
2. 电动叉车电池组接口
某电动叉车电池包（48V，200Ah）采用2芯7/8-16UNF连接器作为充放电接口。不锈钢外壳耐受潮湿与盐雾，接触件镀银处理降低接触电阻，大电流温升≤25℃，保障了充电安全性。
3. 现场总线干线供电
某汽车焊装线，PROFINET总线干线需要为沿线IO模块提供24V电源。采用5芯7/8-16UNF连接器（2芯电源+2芯通信+1芯屏蔽），单根线缆同时传输电源与信号，干线级联长度达50米，压降≤3%。
五、选型与使用要点
| 选型维度 | 推荐规格 | 技术依据 |
|---|---|---|
| 芯数 | 电源选2/3芯；电源+信号选4/5芯 | 预留备用芯便于扩展 |
| 额定电流 | 根据负载电流+20%余量选择接触件规格 | 避免长期过载发热 |
| 外壳材质 | 镀镍黄铜（普通）/ 316L不锈钢（腐蚀） | 盐雾测试96小时 |
| 防护等级 | IP67（基础）/ IP69K（高压冲洗） | 根据安装环境选择 |
| 端接方式 | 现场维修选螺丝压接；批量生产选预铸线缆 | 平衡效率与成本 |
六、总结
7/8-16UNF系列连接器通过大电流承载能力、细牙螺纹抗振及高防护等级，成为工业电源与信号混合传输的标准化方案。其技术价值在于填补了M12（≤8A）与M23（≥30A）之间的电流空白，为伺服电机、电池组及现场总线供电提供了可靠、紧凑的接口选择。科学的选型应重点关注芯数匹配、电流容量及环境防护，以保障工业设备长期稳定运行。
