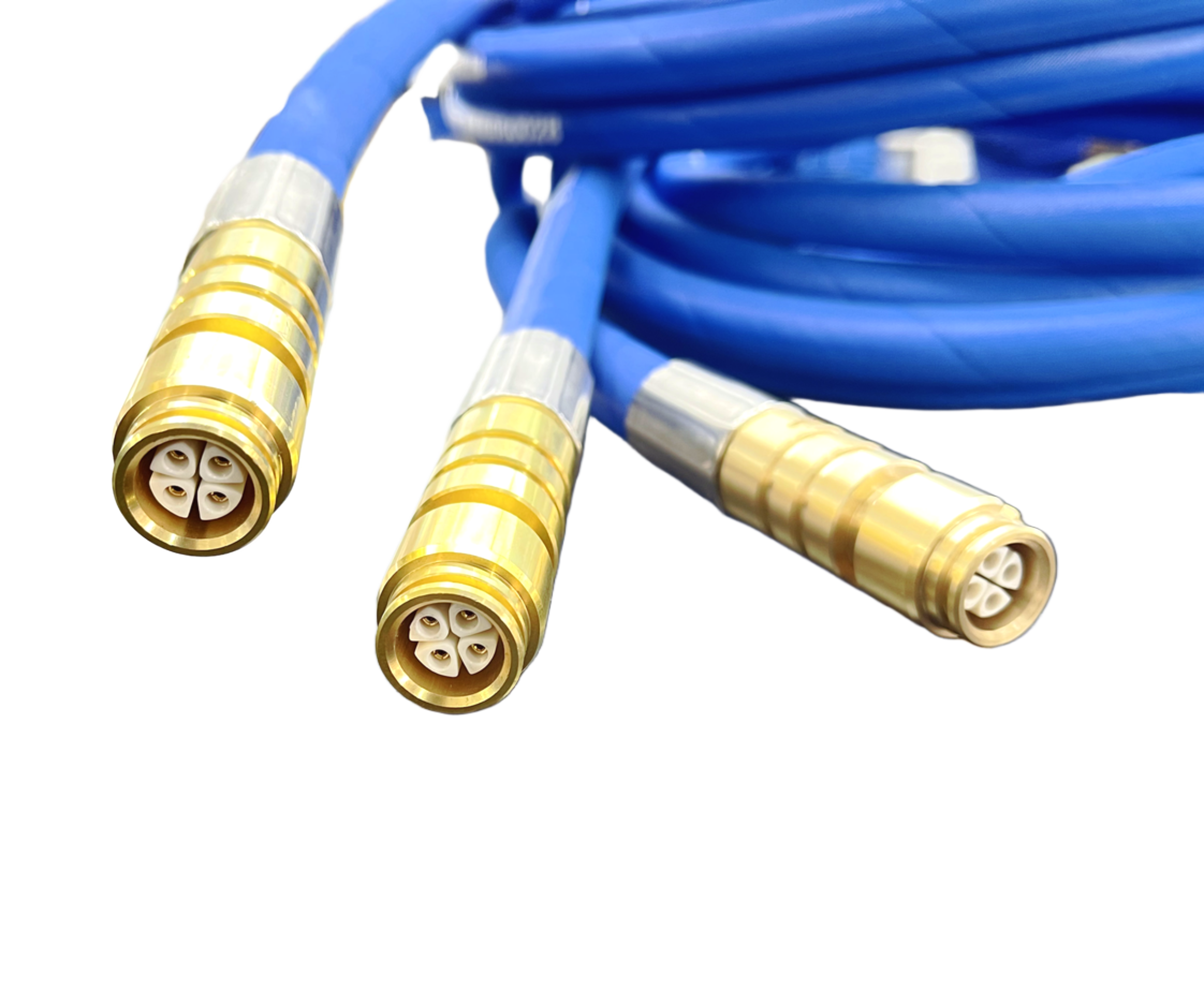

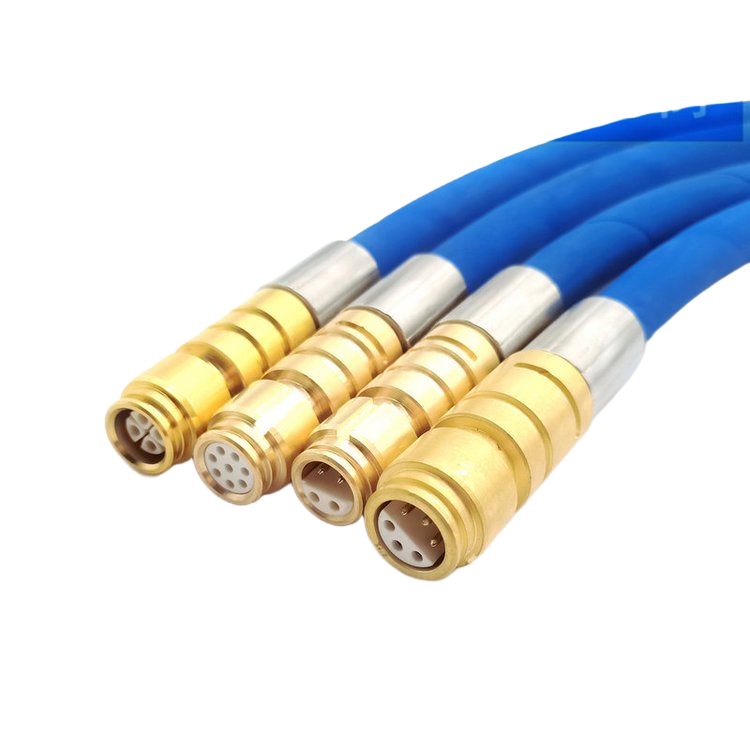

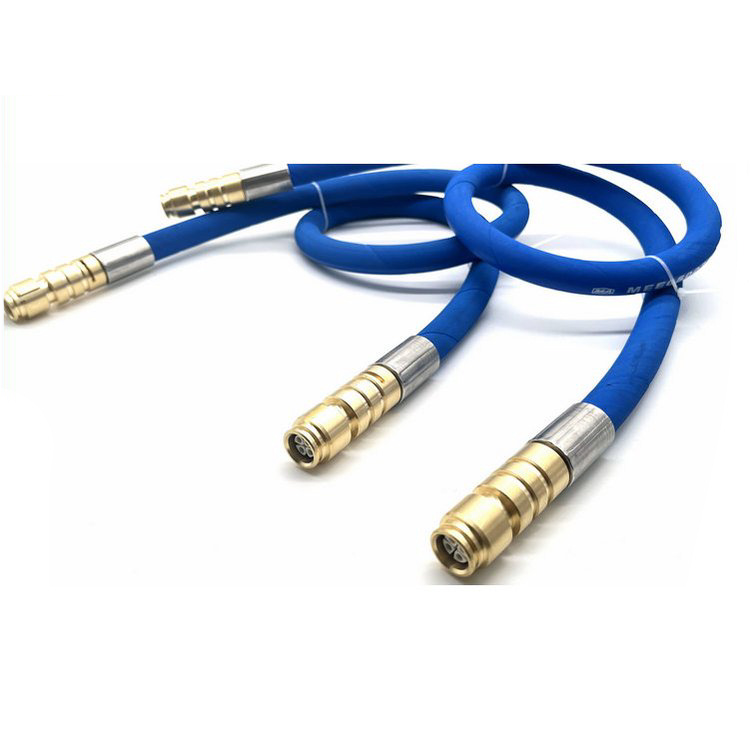

在煤矿综采工作面液压支架电液控制系统中，连接器是连接控制器、电磁阀与传感器的关键线缆组件。LCYVB-4-7.5M 作为一款铠装四芯钢丝编织橡胶护套连接器，其"7.5M"长度专为跨越液压缸或驱动部远距离连接而设计，是电液控系统中承担骨干信号传输的"长臂神经"。
一、型号命名解析
-
LCYVB：煤矿用阻燃橡套电缆系列代号，通常为多芯结构，具备阻燃抗静电特性；
-
-4：4芯结构，典型接线为电源正（24V+）、电源负（0V）、信号A、信号B；
-
-7.5M ：线缆长度7.5米，适配电液控系统中控制器与传感器/电磁阀之间存在跨液压缸、跨驱动部等远距离安装场景。
二、核心参数与技术特征
| 参数维度 | 规格 | 技术说明 |
|---|---|---|
| 芯数 | 4芯 | 电源+双路信号，满足电液控基本控制需求 |
| 导体 | 1.5mm²多股镀锡铜丝 | 柔软耐弯折，承载4-6A电流 |
| 额定电压 | DC 24V | 本质安全电路限制 |
| 钢丝编织密度 | ≥80% | 抗拉强度≥2600N，承受井下机械拖拽 |
| 铠装结构 | 钢丝编织+阻燃橡胶护套 | 兼具抗拉增强与电磁屏蔽 |
| 护套材料 | 阻燃氯丁橡胶（CR） | MT818标准，明火自熄，表面电阻≤3×10⁸Ω |
| 防护等级 | IP67 | 防尘、短时浸水，适应井下潮湿环境 |
| 煤安认证 | 必备（MA） | 安标国家中心颁发 |
三、铠装四芯结构在电液控中的工程价值
-
远距离信号传输：7.5米长度在电液控系统中常被用于跨支架级联或长距离传感器连接。4芯配置中2芯用于供电（24V+、0V），2芯用于RS485/CAN总线通信，实现远距离控制指令与状态数据的实时交互。
-
钢丝编织双重功能：钢丝编织层一方面提供≥2600N抗拉强度，承受支架推移时的反复拖拽；另一方面作为电磁屏蔽层，抑制采煤机变频器产生的谐波干扰，保障长距离RS485通信的误码率低于10⁻⁹。
-
铠装与阻燃护套 ：在顶板破碎或薄煤层工作面，线缆可能被落矸冲击或挤压。钢丝编织层+阻燃橡胶护套的双重防护有效防止内部导体断裂，护套的阻燃抗静电特性则满足煤矿瓦斯环境的安全要求。
四、典型应用场景
-
液压支架控制器与跨液压缸压力传感器之间的长距离连接。
-
采煤机位置传感器信号至控制器的主干传输。
-
相邻支架控制器之间的级联通信（替代多段短跳线拼接）。
五、选型与使用要点
-
长度实测：7.5米适用于跨驱动部或跨液压缸等中远距离连接，安装前需实测路径，避免线缆过紧或冗余。
-
认证核实：必须查验煤安认证（MA）证书，确认本安参数匹配。
-
弯曲半径：铠装线缆的弯曲半径不应小于10倍线缆外径，避免钢丝编织层受损。
-
屏蔽接地：屏蔽层应在控制器侧单点接地，避免地环路干扰。
总结：LCYVB-4-7.5M铠装四芯钢丝编织橡胶护套连接器通过钢丝编织增强、4芯信号+电源一体化传输及7.5米长距适配，解决了电液控系统中跨液压缸、跨驱动部的远距离可靠连接难题。其铠装结构在井下恶劣环境中提供了优异的抗拉与抗冲击防护，是煤矿智能化工作面信号传输的可靠选择。科学的选型与规范安装，是保障电液控系统通信畅通的基础。
