适配：AP0512N10-Zero 12W 隔离电源模块
适用：工控 / 家用小功率设备

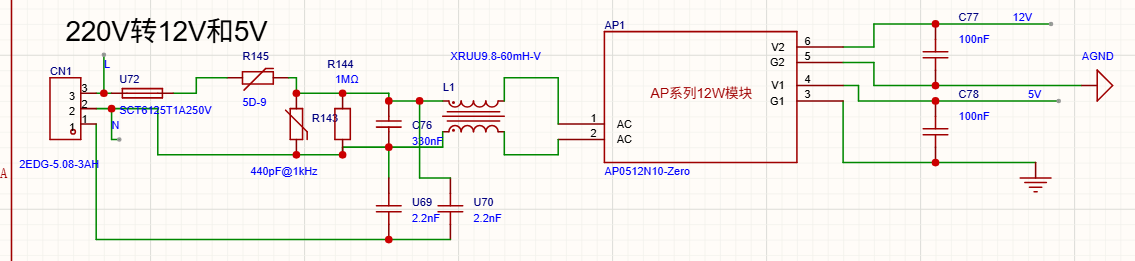

一、整体说明
本电路为 220V AC 转 12V/5V DC 隔离电源前端设计，包含完整 EMI 滤波、浪涌抑制、过流保护、安规放电电路，兼顾稳定性与安全性，可直接用于实物与仿真。
二、各器件作用与参数选型依据
- X2 安规电容 C76：0.33μF / 275VAC
作用 ：滤除火线 - 零线之间的差模高频干扰，EMI 滤波核心。
选型依据：
- 漏电流限制：IC=2πfCU，0.33μF 漏电流约 7.2mA，接近安规上限。
- 滤波效果：0.1~0.47μF 为小功率电源通用区间，0.33μF 滤波与漏电流平衡最优。
要求：必须带 X2 认证，不可用普通电容替代。
- Y2 安规电容 U69/U70：2.2nF / 250VAC
作用 ：滤除火线 / 零线对地的共模干扰，降低辐射与传导噪声。
选型依据：
- 漏电流极小：IY≈48μA，不触发漏电保护器、不触电。
- 2.2nF 是共模滤波经典值，容量再大漏电流超标。
要求：必须 Y2 安规认证，用于 L/N-PE 之间。
- 泄放电阻 R144：1MΩ 1/4W
作用：断电后泄放安规电容残留电荷，防触电（安规强制）。
选型依据：
- 放电时间：τ=RC≈0.33s，远小于 2s 安全要求。
- 功耗：P=U2/R≈0.048W，几乎不发热。
要求：金属膜电阻，不可省略。
- NTC 热敏电阻 R145：5D-9（5Ω）
作用：抑制上电浪涌电流，保护 AC-DC 模块内部开关管。
选型依据：
- 上电限流：浪涌，大幅降低冲击。
- 工作后发热，阻值降至 0.5Ω 以下，不影响正常工作。
- 5Ω 为 10~15W 小功率电源通用值。
- 压敏电阻 R143：7D471K
作用：防雷击、电网浪涌，钳位瞬时高压。
选型依据：
- 220V 市电峰值：Upeak≈311V。
- 471K=470V，高于峰值，正常不动作；高压时迅速导通保护。
通用标准：220V 电路一律 471K。
- 共模电感 L1：20mH~60mH / 0.5A
作用：与 X2 电容构成低通滤波器，阻隔高频干扰。
选型依据：
- 截止频率：fc≈1/(2πLC)≈600Hz。
- 只拦 kHz 以上干扰，不影响 50Hz 市电。
- 小功率推荐 10~20mH，60mH 滤波更强但略偏大。
- 输出滤波电容 C77/C78：0.1μF / 25V
作用：滤除 12V/5V 输出高频纹波，给 MCU 稳定供电。
选型依据：
- 数字电路通用标准去耦电容：0.1μF。
- 耐压 25V 足够覆盖 12V 输出。
- 保险丝 U72：1A 慢断 / 250VAC
作用：短路、过流保护，安全底线。
选型依据：
- 12W 额定输入电流≈0.05A，1A 慢断可抗浪涌不误断。
- 严禁用快断保险丝。
三、分场景精简方案
1）工业 / 量产版（全保留）
保留：保险丝、NTC、压敏、泄放电阻、X2、Y2、共模电感、输出电容
适用：户外、工业、EMC 认证、长期运行
2）家用 / DIY 精简版
保留：保险丝、泄放电阻、X2、输出电容、AC-DC 模块
省略：NTC、压敏、Y2、共模电感
适用：室内稳定市电、个人制作
3）平衡推荐版
保留：保险丝、NTC、压敏、泄放电阻、X2、输出电容
省略：Y2、共模电感
兼顾安全、成本、抗干扰
四、关键避坑要点
- X2/Y2 必须安规认证，禁止用普通瓷片 / 电解电容。
- 保险丝必须慢断，快断会被上电浪涌熔断。
- 泄放电阻 1MΩ 不可省，防止触电。
- 压敏电阻 220V 统一用 471K，不可偏低。
- 共模电感 10~20mH 足够，60mH 易发热。
- NTC 用 5D-9，阻值过大会压降不足。
五、BOM 清单（可直接复制采购）
表格
|---------|----------|----------------|---------------|
| 位号 | 器件 | 参数型号 | 用途 |
| CN1 | 接线端子 | 2EDG-5.08-3P | 市电输入 |
| U72 | 保险丝 | 1A 慢断 250VAC | 过流保护 |
| R145 | NTC | 5D-9 | 上电浪涌抑制 |
| R143 | 压敏电阻 | 7D471K | 高压浪涌防护 |
| R144 | 泄放电阻 | 1MΩ 1/4W 金属膜 | 安规放电 |
| C76 | X2 电容 | 0.33μF 275VAC | 差模滤波 |
| U69/U70 | Y2 电容 | 2.2nF 250VAC | 共模滤波 |
| L1 | 共模电感 | 20mH 0.5A | EMI 滤波 |
| C77/C78 | MLCC | 0.1μF 25V | 输出去耦 |
| AP1 | AC-DC 模块 | AP0512N10-Zero | 220V 转 12V+5V |
六、接线顺序（火线）
220V 火线 → 端子 → 保险丝 → NTC → 压敏 / 泄放 / X2 并联 → 共模电感 → AC-DC 模块 → 输出电容 → 后级负载
零线同步经过共模电感，并联器件接火 - 零。
火线接Y电容接地线
