【Linux 物联网网关主控系统-Web部分（四）】

Linux 物联网网关主控系统-Web部分（四）

• 调用关系
• • 总体框架
  • main.html
  • • top.html
    • left.html
    • right.html
  • cgi部分

调用关系

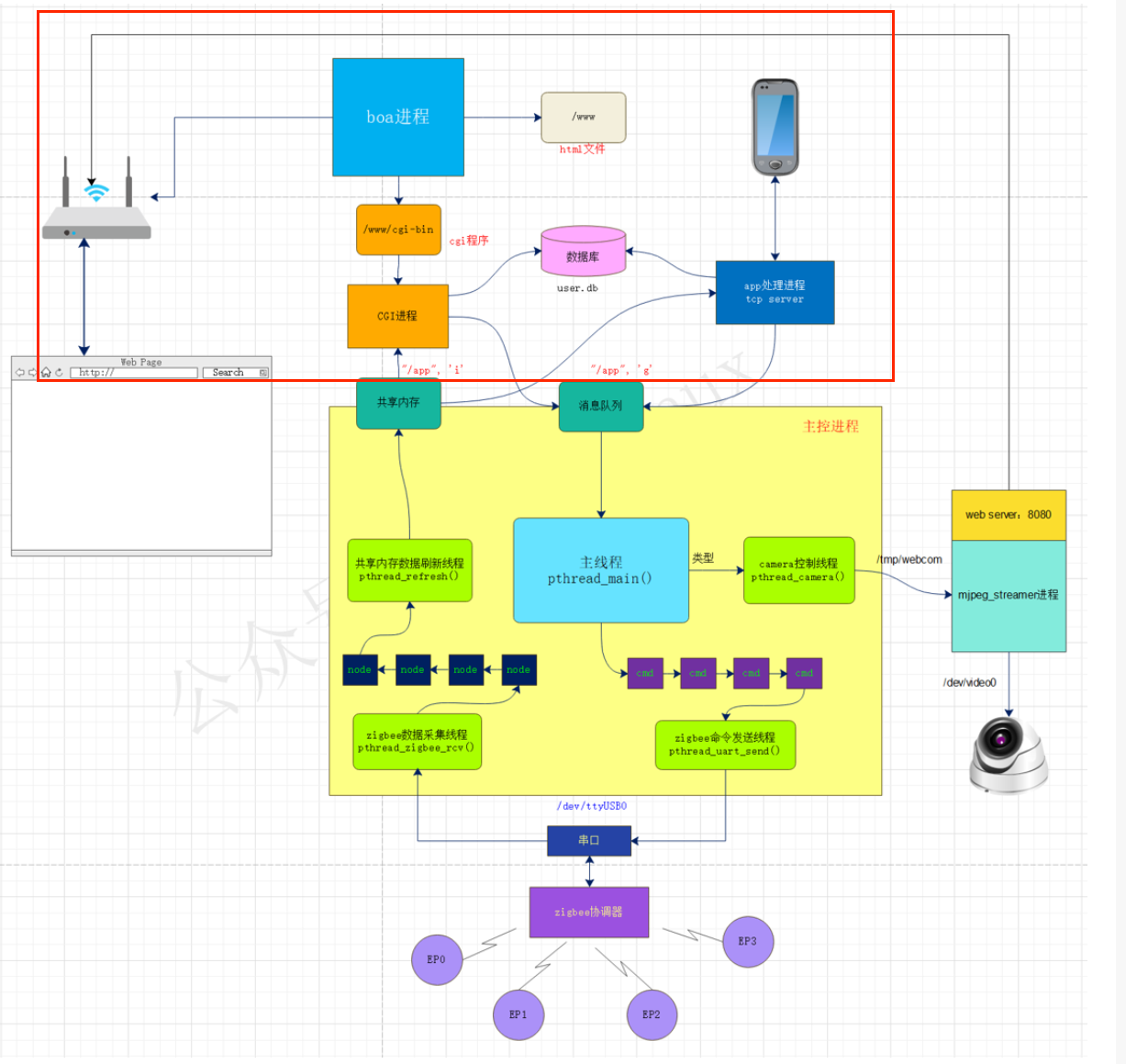

总体框架

main.html

调用的 HTML：

top.html

left.html

right.html

（框架集页面，加载顶部、左侧、右侧三个子页面）

top.html

调用的 HTML：无

（只加载静态资源，不跳转到其他 HTML）

left.html

env1.html,

调用env1.cgi

env2.html

video.html，

调用capture1.cgi

control1.html，

调用zigbee_led.cgi，zigbee_beep.cgi，zigbee_fan.cgi

control2.html

photo.html

picture1.cgi

setting1.html

调用cgi-bin/set_msg.cgi，cgi-bin/set_wifi.cgi

setting2.html

setting_user.html

right.html

调用：无

cgi部分

模块	包含文件	核心功能
CGI基础库	cgic.c + cgic.h	所有网页交互的基础
用户管理	login.c、regist.c、user.db、sqlite3.h	登录/注册
环境监控	env1.c、env2.c、data_global.h、sem.h	共享内存读取实时数据
摄像头	capture1.c	抓拍照片
图片管理	picture1.c、picture2.c、delete.c	浏览、翻页、删除历史照片
Zigbee控制	zigbee_beep.c、zigbee_led.c、zigbee_rely.c、zigbee_cmd.h	蜂鸣器、LED、风扇控制
构建	Makefile	编译所有 .cgi
全局定义	data_global.h	数据结构、消息队列、共享内存

1. capture1.c

作用：摄像头抓拍CGI程序。

功能：接收网页表单参数 mode（抓拍张数），通过消息队列（msgtype=3）向后台发送抓拍命令，成功/失败后返回HTML提示页（3秒自动跳转回 video.html）。

定位：摄像头控制入口。

关联：依赖 cgic.h + 消息队列（与主程序 pthread_camera 交互）。

2. cgic.c

作用：CGIC库核心实现文件（Thomas Boutell的CGI库 v2.0）。

功能：处理CGI环境变量、GET/POST表单解析（支持 application/x-www-form-urlencoded 和 multipart/form-data）、文件上传、Cookie、环境保存/恢复等。

定位：所有CGI程序的底层库（其他.c 文件都 #include "cgic.h" 并链接此文件）。

关联：被 Makefile 编译进所有 .cgi 可执行文件。

3. cgic.h

作用：CGIC库头文件。

功能：声明CGI环境变量、表单处理API（如 cgiFormString、cgiFormInteger）、文件上传API、Cookie API、头输出函数等。

定位：所有CGI程序的接口声明。

4. data_global.h

作用：项目全局数据结构与宏定义头文件。

功能：

定义设备路径（串口、LED、蜂鸣器、摄像头等）。

定义消息类型（MSGTYPE_ENV、MSG_LED、MSG_BEEP、MSG_M0 等）。

定义共享内存结构体（struct env_info_array、struct shm_addr）。

定义消息队列结构体 struct msg。

定位：整个项目（CGI + 主控程序）的公共数据约定。

5. delete.c

作用：删除所有历史照片CGI。

功能：执行 system("rm /www/pice/*")，成功后跳转回 picture1.cgi。

定位：图片管理辅助功能。

6. env1.c

作用：1号存储节点环境数据实时展示CGI（STO_NO=1）。

功能：从共享内存读取温度、光照、气体、红外等数据，生成刷新页面（每1秒刷新一次）。

定位：Web端环境监控入口之一。

7. env2.c

作用：2号存储节点环境数据实时展示CGI（STO_NO=2）。

功能：与 env1.c 类似，但显示湿度、电池、加速度等更多字段。

定位：Web端环境监控入口之二。

8. login.c

作用：用户登录CGI。

功能：从 user.db 查询用户名/密码，成功跳转 main.html，失败提示并返回登录页。

定位：Web系统入口验证。

9. Makefile

作用：项目构建脚本。

功能：编译所有 .c 文件生成 .cgi，并移动到 ./out/ 目录。

定位：构建工具。

10. picture1.c

作用：历史照片浏览CGI（带翻页功能）。

功能：

扫描 /pice 目录获取照片列表。

支持 prev / next 翻页（通过隐藏表单字段 number、index、action 传递状态）。

显示当前照片 + 文件名。

定位：图片查看主界面。

11. picture2.c

作用：历史照片列表展示CGI（简单版）。

功能：遍历 /pice 目录，逐张显示缩略图 + 文件名（无翻页）。

定位：图片查看备用/旧版界面。

12. regist.c

作用：用户注册CGI。

功能：向 user.db 插入新用户记录，成功/失败均跳转回登录页。

定位：用户管理。

13. sem.h

作用：信号量操作封装头文件。

功能：提供 init_sem、sem_p、sem_v 函数，用于共享内存互斥访问。

定位：env1.c、env2.c 等需要读共享内存的CGI的同步工具。

14. sqlite3.h

作用：SQLite3库头文件（完整API声明）。

定位：login.c、regist.c 使用SQLite时必须包含。

15. user.db

作用：用户数据库文件（SQLite3格式）。

内容：包含 user 表（name, password），已有 root/root 用户。

定位：登录/注册的数据源。

16. zigbee_beep.c

作用：Zigbee蜂鸣器控制CGI。

功能：接收 beep 和 store 参数，编码命令后通过消息队列（msgtype=4）发送给后台。

定位：Zigbee设备控制之一。

17. zigbee_cmd.h

作用：Zigbee命令编码头文件。

功能：定义 born_cmd() 函数，将端点号、设备类型（风扇/蜂鸣器/LED）、操作码打包成1字节命令。

定位：zigbee_beep.c、zigbee_led.c、zigbee_rely.c 的公共命令生成工具。

18. zigbee_led.c

作用：Zigbee LED控制CGI。

功能：与 zigbee_beep.c 类似，控制LED灯。

定位：Zigbee设备控制之一。

19. zigbee_rely.c

作用：Zigbee风扇/继电器控制CGI。

功能：支持0~3档风扇控制，通过消息队列发送命令。

定位：Zigbee设备控制之一。
